(EU) 2019/838Prováděcí nařízení Komise (EU) 2019/838 ze dne 20. února 2019 o technických specifikacích pro systémy sledování polohy a pohybu plavidel a o zrušení nařízení (ES) č. 415/2007

Článek 1

Technické specifikace pro systémy sledování polohy a pohybu plavidel ve vnitrozemské vodní dopravě jsou stanoveny v příloze tohoto nařízení.

Článek 2

Nařízení (ES) č. 415/2007 se zrušuje. Odkazy na zrušené nařízení se považují za odkazy na toto nařízení.

Článek 3

Toto nařízení vstupuje v platnost prvním dnem po vyhlášení v Úředním věstníku Evropské unie.

Použije se ode dne 13. června 2020.

PŘÍLOHA

Standardní sledování polohy a pohybu plavidel pro vnitrozemskou plavbu

OBSAH

1.

Obecná ustanovení

37

1.1.

Úvod

37

1.2.

Odkazy

37

1.3.

Definice

38

1.4.

Služby sledování polohy a pohybu plavidel a minimální požadavky na systémy sledování polohy a pohybu plavidel

40

2.

Funkce sledování polohy a pohybu vnitrozemských plavidel

41

2.1.

Úvod

41

2.2.

Navigace

41

2.2.1.

Navigace ve střednědobém předstihu

41

2.2.2.

Navigace v krátkodobém předstihu

41

2.2.3.

Navigace ve velmi krátkodobém předstihu

42

2.3.

Řízení plavebního provozu

42

2.3.1.

Služby plavebního provozu

42

2.3.1.1.

Informační služba

42

2.3.1.2.

Služba plavební pomoci

42

2.3.1.3.

Služba organizace dopravy

42

2.3.2.

Plánování a provoz plavebních komor

43

2.3.2.1.

Dlouhodobé plánování plavebních komor

43

2.3.2.2.

Střednědobé plánování plavebních komor

43

2.3.2.3.

Provoz plavební komory

43

2.3.3.

Plánování a provoz mostů

43

2.3.3.1.

Střednědobé plánování mostů

43

2.3.3.2.

Krátkodobé plánování mostů

44

2.3.3.3.

Provoz mostů

44

2.4.

Zásahy při nehodách

44

2.5.

Řízení dopravy

44

2.5.1.

Plánování cesty

44

2.5.2.

Dopravní logistika

44

2.5.3.

Řízení intermodálních přístavů a terminálů

44

2.5.4.

Řízení nákladu a loďstva

45

2.6.

Vymáhání zákonů

45

2.7.

Poplatky za používání vodních cest a za infrastrukturu přístavů

45

2.8.

Informační potřeby

45

3.

Technické specifikace vnitrozemského AIS

46

3.1.

Úvod

46

3.2.

Oblast působnosti

47

3.3.

Požadavky

48

3.3.1.

Obecné požadavky

48

3.3.2.

Obsah informací

48

3.3.2.1.

Statické informace plavidla

49

3.3.2.2.

Dynamické informace plavidla

49

3.3.2.3.

Cestovní informace plavidla

50

3.3.2.4.

Počet osob na palubě

50

3.3.2.5.

Bezpečnostní zprávy

50

3.3.3.

Interval hlášení přenosu informací

50

3.3.4.

Technologická platforma

52

3.3.5.

Kompatibilita s pohyblivými stanicemi třídy A systému AIS

52

3.3.6.

Jedinečný identifikátor

52

3.3.7.

Požadavky na aplikaci

52

3.3.8.

Schválení typu

52

3.4.

Změny protokolu pro pohyblivou stanici vnitrozemského AIS

52

3.4.1.

Tabulka 3.2

52

3.4.2.

Statické informace a cestovní údaje plavidla (zpráva 5)

54

3.4.3.

Příkaz skupinového přidělení (zpráva 23)

57

3.5.

Zprávy vnitrozemského AIS

57

3.5.1.

Doplňující zprávy vnitrozemského AIS

57

3.5.2.

Identifikátor aplikace pro aplikačně specifické zprávy vnitrozemského AIS

57

3.5.3.

Obsah informací předávaných prostřednictvím aplikačně specifických zpráv

57

3.5.3.1.

Statické informace a cestovní údaje vnitrozemského plavidla (zpráva specifická pro vnitrozemskou plavbu FI 10)

57

3.5.3.2.

Počet osob na palubě (zpráva specifická pro vnitrozemskou plavbu FI 55)

58

4.

Ostatní pohyblivé stanice AIS na vnitrozemských vodních cestách

59

4.1.

Úvod

59

4.2.

Obecné požadavky na pohyblivé stanice třídy B systému AIS na vnitrozemských vodních cestách

60

5.

Plavební pomoc AIS ve vnitrozemské plavbě

60

5.1.

Úvod

60

5.2.

Použití zprávy 21: Hlášení o plavební pomoci

60

5.3.

Prodloužení zprávy 21 uvedením typu AtoN specifického pro vnitrozemskou plavbu

64

1.   OBECNÁ USTANOVENÍ

1.1.   Úvod

Technické specifikace pro systémy sledování polohy a pohybu plavidel (VTT) vycházejí z činnosti prováděné v této oblasti příslušnými mezinárodními organizacemi, zejména ze stávajících norem a technických specifikací pro vnitrozemskou plavbu, námořní dopravu nebo jiné důležité oblasti.

V důsledku používání systémů VTT v oblastech smíšeného provozu, včetně prostředí vnitrozemské i námořní plavby, jako jsou námořní přístavy a pobřežní oblasti, musí být systémy VTT kompatibilní s pohyblivými stanicemi třídy A systému AIS, jak je uvedeno v kapitole V úmluvy SOLAS.

Pokud systémy VTT poskytují základní služby, jak jsou definovány ve směrnici (EU) 2016/1148 (1) o opatřeních k zajištění vysoké společné úrovně bezpečnosti sítí a informačních systémů v Unii, použijí se ustanovení uvedené směrnice.

1.2.   Odkazy

V této příloze se odkazuje na tyto mezinárodní dohody, doporučení, normy a pokyny:

Název dokumentu	Organizace	Datum vydání
Pokyny a doporučení pro říční informační služby světového sdružení pro infrastrukturu vodní dopravy World Association for Waterborne Transport Infrastructure (PIANC)	PIANC	2011
Mezinárodní úmluva o bezpečnosti lidského života na moři (úmluva SOLAS), Mezinárodní námořní organizace (IMO), kapitola V – Bezpečnost plavby, 1974, v platném znění	IMO	1974
Mezinárodní námořní organizace (IMO) Rezoluce IMO MSC.74(69), příloha 3, „Doporučení k výkonovým normám pro lodní systém automatické identifikace (AIS)“, 1998	IMO	1998
Rezoluce IMO A.915(22), „Revidovaná námořní politika a požadavky na budoucí Globální plavební satelitní systém (GNSS)“, 2002	IMO	2002
Rezoluce IMO A.1106(29), Revidované pokyny pro využívání lodního systému automatické identifikace (AIS) při provozu na palubě, 2015	IMO	2015
Doporučení Mezinárodní telekomunikační unie ITU-R M.585, „Přidělování a používání identit v námořní pohyblivé službě“, 2015	ITU	2015
Doporučení Mezinárodní telekomunikační unie ITU-R M.1371, „Technické charakteristiky pro univerzální lodní systém automatické identifikace využívající mnohonásobný přístup s časovým dělením kanálů v námořním mobilním pásmu VHF“	ITU	2014
Mezinárodní norma Mezinárodní elektrotechnické komise (IEC) 61993-2, „Námořní plavební a radiokomunikační zařízení a systémy – Systém automatické identifikace (AIS), část 2: Lodní zařízení třídy A všeobecného systému automatické identifikace (AIS)“	IEC	2018
Série mezinárodních norem IEC 61162, „Námořní plavební a radiokomunikační zařízení a systémy – Digitální rozhraní“, část 1: Jeden vysílač a více přijímačů; část 2: Jeden vysílač a více přijímačů, velmi rychlý přenos	IEC	část 1: 2016 část 2: 1998
Mezinárodní norma Mezinárodní elektrotechnické komise (IEC): série mezinárodních norem 62287, Námořní plavební a radiokomunikační zařízení a systémy – Lodní zařízení třídy B systému automatické identifikace (AIS), část 1: Techniky vícenásobného přístupu s časovým dělením reagující na nosnou (CSTDMA); část 2: Techniky vícenásobného přístupu s časovým dělením a samoorganizací (SOTDMA)	IEC	2017
Radiotechnická komise pro námořní služby (RTCM), doporučené normy pro diferenciální GNSS (globální družicové navigační systémy)	RTCM	2010
Doporučení EHK OSN č. 28 „Kódy pro typy dopravních prostředků“	EHK OSN	2010

1.3.   Definice

V této příloze se používají tyto definice:

a)

Systém automatické identifikace Systém automatické identifikace (AIS)   „Systémem automatické identifikace (Automatic identification system, AIS)“ se rozumí automatický komunikační a identifikační systém, který má zlepšit bezpečnost plavby tím, že napomáhá efektivnímu provozu služeb lodní dopravy (VTS), hlášení plavidel, operacím v režimu spojení z lodi na loď a z lodi do pobřežní stanice. Vnitrozemský AIS   „Vnitrozemským AIS“ se rozumí systém AIS pro použití ve vnitrozemské plavbě a schopný vzájemné spolupráce s (námořním) AIS, technicky umožněný díky změnám a rozšíření (námořního) AIS. Sledování polohy a pohybu   „Sledováním polohy a pohybu“ se rozumí proces sledování a zaznamenávání minulé a současné polohy lodní zásilky při manipulaci s touto zásilkou různými subjekty na cestě do místa jejího určení, a to prostřednictvím sítě. Sledování polohy se týká místa, kde se zásilka nacházela, zatímco sledování pohybu místa, kam poputuje dále. Trasa   „Trasou“ se rozumí dráha, po níž se plavidlo plavilo nebo má plavit, aby se dostalo z jedné polohy do jiné.

b)

Služby Říční informační služby (RIS)   „Říčními informačními službami (River Information Services, RIS)“ se rozumí služby poskytované v souladu s čl. 3 písm. a) směrnice Evropského parlamentu a Rady 2005/44/ES (2). Řízení plavebního provozu (VTM)   „Řízením plavebního provozu“ (Vessel Traffic Management, VTM) se rozumí funkční rámec harmonizovaných opatření a služeb k posílení bezpečnosti, zabezpečení, účelnosti lodní dopravy a ochrany mořského prostředí ve všech splavných vodních cestách. Vnitrozemské služby provozu plavidel (VTS)   „Vnitrozemskými službami provozu plavidel (Inland Vessel Traffic Services, VTS)“ se rozumí služby ve smyslu bodu 2.5 přílohy nařízení Komise (ES) 414/2007 (3). Plavební informace   „Plavebními informacemi“ se rozumí informace poskytované vůdci plavidla na palubě pro podporu rozhodování na palubě. Taktické informace o provozu (TTI)   „Taktickými informacemi o provozu (Tactical Traffic Information, TTI)“ se rozumí informace, které ovlivňují okamžitá rozhodnutí o plavbě ve skutečné situaci plavebního provozu a v blízkém zeměpisném okolí. Na základě taktických informací o provozu se vytváří taktický obraz provozu. Strategické informace o provozu (STI)   „Strategickými informacemi o provozu (Strategic Traffic Information, STI)“ se rozumí informace ovlivňující střednědobá a dlouhodobá rozhodnutí uživatelů RIS. Na základě strategických informací o provozu se vytváří strategický obraz provozu. Sledování polohy a pohybu plavidel (VTT)   „Sledováním polohy a pohybu plavidel (Vessel Tracking and Tracing, VTT) se rozumí funkce ve smyslu bodu 2.12 přílohy nařízení (ES) č. 414/2007. Identifikátor námořní pohyblivé služby (MMSI)   „Identifikátorem námořní pohyblivé služby (Maritime Mobile Service Identity, MMSI)“ se rozumí soubor devíti číslic přenášených rádiově s cílem jednoznačně identifikovat loď, stanice, pobřežní stanice a skupinové hovory. Mezinárodní elektronické hlášení (ERI)   „Mezinárodním elektronickým hlášením (Electronic Reporting International, ERI)“ se rozumí technické pokyny a specifikace stanovené v souladu s čl. 5 odst. 1 písm. b) směrnice 2005/44/ES. Systém k zobrazování elektronických plavebních map a informací pro vnitrozemskou plavbu (vnitrozemský ECDIS)   „Systémem k zobrazování elektronických plavebních map a informací pro vnitrozemskou plavbu (vnitrozemským ECDIS)“ se rozumí technické pokyny a specifikace stanovené v souladu s čl. 5 odst. 1 písm. a) směrnice 2005/44/ES. Subjekty Velitel plavidla   „Velitelem plavidla“ se rozumí osoba na palubě lodi, jež jí velí a má oprávnění podniknout všechna rozhodnutí týkající se plavby a správy lodi. Výrazy „velitel plavidla“, „velitel lodi“ a „vůdce plavidla“ se považují za rovnocenné. Vůdce plavidla   „Vůdcem plavidla (velitelem plavby)“ se rozumí osoba, která vede plavidlo podle pokynů v plánu cesty velitele plavidla. Příslušný orgán pro RIS   „Příslušným orgánem pro RIS“ se rozumí orgán určený členským státem v souladu s článkem 8 směrnice 2005/44/ES. Provozovatel RIS   „Provozovatelem RIS“ se rozumí osoba provádějící jeden nebo více úkolů souvisejících s poskytováním služeb RIS. Uživatelé RIS   „Uživateli RIS“ se rozumí všechny různé skupiny uživatelů ve smyslu čl. 3 písm. g) směrnice 2005/44/ES.

1.4.   Služby sledování polohy a pohybu plavidel a minimální požadavky na systémy sledování polohy a pohybu plavidel

Systémy VTT musí být schopny podporovat tyto služby:

—

navigace,

—	informace o provozu,

—	řízení provozu,

—	zásahy při nehodách,

—	řízení dopravy,

—	vymáhání zákonů,

—	poplatky za používání vodních cest a za infrastrukturu přístavů,

—	služby informací o plavební dráze,

—	statistiky.

Tímto ustanovením nejsou dotčena ustanovení nařízení (ES) č. 414/2007, která se na tyto služby vztahují.

Nejdůležitější informace systémů VTT se týkají totožnosti plavidla a jeho polohy. Systémy VTT musí být schopny automaticky a pravidelně poskytovat jiným plavidlům a pobřežním stanicím alespoň následující informace, a to za předpokladu, že tato plavidla nebo pobřežní stanice jsou vhodně vybaveny:

—	jedinečné identifikační číslo plavidla: jedinečné evropské identifikační číslo plavidla (ENI)/číslo Mezinárodní námořní organizace (číslo IMO),

—	název plavidla,

—	volací znak plavidla,

—	provozní stav plavidla,

—	druh plavidla nebo sestavy,

—	rozměry plavidla nebo sestavy,

—

ponor,

—	označení nebezpečného nákladu (počet modrých kuželů v souladu s ADN),

—	stav naložení (náklad/bez nákladu),

—	místo určení,

—	předpokládaný čas příjezdu (ETA) do místa určení,

—	počet osob na palubě,

—	poloha (+ údaj o kvalitě),

—	rychlost (+ údaj o kvalitě),

—	kurz vůči zemi (Course Over Ground, COG) (+ údaj o kvalitě),

—	kurz (Heading, HDG) (+ údaj o kvalitě),

—	rychlost otáčení (Rate Of Turn, ROT),

—	informace týkající se modrého znaku,

—	časové razítko určení polohy.

Tyto minimální požadavky ukazují potřeby uživatelů a údaje nezbytné pro systémy VTT ve vnitrozemské plavbě.

Systém VTT je navržen tak, aby poskytoval dostatečnou flexibilitu pro uspokojení budoucích dodatečných požadavků.

2.   FUNKCE SLEDOVÁNÍ POLOHY A POHYBU VNITROZEMSKÝCH PLAVIDEL

2.1.   Úvod

Tento oddíl stanoví požadavky týkající se informací VTT pro různé kategorie služeb RIS. Požadavky na jednotlivé kategorie služeb jsou uvedeny s popisem skupin uživatelů a používání informací VTT.

Přehled informačních potřeb z hlediska VTT je uveden v tabulce 2.1 na konci tohoto oddílu.

2.2.   Navigace

Sledování polohy a pohybu plavidla může být použito k podpoře aktivní navigace na palubě. Hlavní skupinou uživatelů jsou vůdci plavidel.

Proces navigace lze rozdělit do tří fází:

a)	navigace ve střednědobém předstihu;

b)	navigace v krátkodobém předstihu;

c)	navigace ve velmi krátkodobém předstihu.

Požadavky uživatelů pro každou fázi se liší.

2.2.1.   Navigace ve střednědobém předstihu

Navigace ve střednědobém předstihu je tou fází navigace, kdy vůdce plavidla sleduje a analyzuje dopravní situaci ve výhledu minut až jedné hodiny a zvažuje možnosti, kde potká, mine nebo předjede jiná plavidla.

Potřebný dopravní obraz představuje typický „pohled za roh“ a je obvykle mimo dosah palubního radaru.

Četnost aktualizace dat závisí na daném úkolu a liší se podle situace, v níž se plavidlo nachází.

2.2.2.   Navigace v krátkodobém předstihu

Navigace v krátkodobém předstihu je fází rozhodování v procesu navigace. V této fázi jsou dopravní informace relevantní pro vlastní proces navigace, včetně případných opatření proti kolizi, je-li třeba. Tato funkce spočívá ve sledování ostatních plavidel v blízkém okolí plavidla.

Aktuální dopravní informace se předávají průběžně nejméně každých deset sekund. Pro některé trasy mohou orgány stanovit předem definovanou četnost aktualizace dat (maximálně každé dvě sekundy).

2.2.3.   Navigace ve velmi krátkodobém předstihu

Navigace ve velmi krátkodobém předstihu je procesem provozní navigace. Spočívá ve vykonávání rozhodnutí, která byla učiněna dříve, v daném místě a sledování jejich důsledků. Dopravní informace potřebné od ostatních plavidel zvláště v této situaci se týkají podmínek vlastního plavidla, jako je relativní poloha nebo relativní rychlost. V této fázi je nezbytné sledovat vysoce přesné informace.

Informace získané v rámci sledování polohy a pohybu tudíž nelze pro velmi krátkodobou navigaci použít.

2.3.   Řízení plavebního provozu

Řízení plavebního provozu (VTM) zahrnuje alespoň tyto prvky:

a)	služby plavebního provozu;

b)	plánování a provoz plavebních komor;

c)	plánování a provoz mostů.

2.3.1.   Služby plavebního provozu

Služby plavebního provozu zahrnují tyto služby:

a)	informační služba;

b)	služba plavební pomoci;

c)	služba organizace dopravy.

Skupinami uživatelů služeb plavebního provozu (VTS) jsou provozovatelé VTS a vůdci plavidel.

Potřeby uživatelů související s informacemi o provozu jsou uvedeny v bodech 2.3.1.1 až 2.3.1.3.

2.3.1.1.   Informační služba

Informační služba je poskytována vysíláním informací v pevně určených časech a intervalech, nebo když to VTS považují za nezbytné nebo na žádost plavidla a může zahrnovat zprávy o poloze, totožnosti a záměrech ostatních plavidel, podmínkách vodní cesty, povětrnostních podmínkách, nebezpečných situacích nebo o jakýchkoli jiných faktorech, které mohou ovlivnit proplavení plavidla.

Pro informační služby se vyžaduje přehled provozu v síti nebo na úseku plavební dráhy.

Příslušný orgán může stanovit předem definovanou četnost aktualizace dat, je-li to zapotřebí pro bezpečné a spolehlivé proplutí oblastí.

2.3.1.2.   Služba plavební pomoci

Služba plavební pomoci informuje vůdce plavidla o obtížných podmínkách splavnosti nebo meteorologických podmínkách nebo mu pomáhá v případě poruch nebo závad. Tato služba je běžně poskytována na žádost plavidla, nebo když to VTS považují za nezbytné.

Pro poskytnutí individuální informace vůdci plavidla potřebuje provozovatel VTS aktuální podrobný obraz provozu.

Aktuální dopravní informace musejí být vyměňovány průběžně (každé tři sekundy, téměř v reálném čase nebo s jinou četností aktualizace dat předem stanovenou příslušným orgánem).

Všechny ostatní informace musejí být k dispozici na požádání provozovatele VTS nebo za zvláštních okolností.

2.3.1.3.   Služba organizace dopravy

Služba organizace dopravy se zabývá řízením dopravního provozu a plánováním pohybu plavidel tak, aby nedocházelo k dopravní zácpě nebo nebezpečným situacím, a je zvláště významná v době vysoké hustoty provozu, nebo když pohyb zvláštní dopravy může ovlivnit plynulost ostatního provozu. Služba může zahrnovat také vytvoření a provozování systému dopravních odstupů nebo plavebních plánů VTS nebo obojího v souvislosti s prioritou pohybu plavidel, přidělením prostoru (jako jsou kotviště, plavební komora, plavební trasy), povinným hlášením pohybu plavidel v oblasti VTS, vymezenou trasou, stanovenými omezeními rychlosti nebo další vhodná opatření, která orgán VTS považuje za nezbytná.

2.3.2.   Plánování a provoz plavebních komor

Procesy dlouhodobého a střednědobého plánování plavebních komor a provozu plavebních komor jsou popsány v bodech 2.3.2.1 až 2.3.2.3. Hlavní skupiny uživatelů jsou provozovatelé plavebních komor, vůdci plavidel, velitelé plavidel a správci loďstev.

2.3.2.1.   Dlouhodobé plánování plavebních komor

Dlouhodobé plánování plavebních komor se zabývá plánováním plavební komory v předstihu hodin až jednoho dne.

V tomto případě se dopravní informace používají ke zpřesnění údajů o čekacích a průjezdních dobách plavebních komor, které původně vycházejí ze statistických údajů.

Předpokládaný čas příjezdu (ETA) musí být k dispozici na požádání nebo musí být sdělen, jestliže odchylka od původního předpokládaného času příjezdu překročí odchylku povolenou příslušným orgánem. Požadovaný čas příjezdu (RTA) je odezvou na hlášení předpokládaného času příjezdu nebo může být odeslán z plavební komory za účelem navržení času proplavení.

2.3.2.2.   Střednědobé plánování plavebních komor

Střednědobé plánování plavebních komor se zabývá plánováním plavební komory v předstihu dvou až čtyř cyklů plavební komory.

V tomto případě se dopravní informace použijí k přiřazení připlouvajících plavidel k dostupným cyklům plavební komory a na základě plánování ke sdělení požadovaného času příjezdu (RTA) vůdcům plavidel.

Předpokládaný čas příjezdu (ETA) musí být k dispozici na požádání nebo musí být sdělen, jestliže odchylka od původního předpokládaného času příjezdu překročí odchylku povolenou příslušným orgánem. Všechny ostatní informace musejí být k dispozici hned při prvním kontaktu nebo na požádání. Požadovaný čas příjezdu (RTA) je odezvou na hlášení předpokládaného času příjezdu nebo může být odeslán z plavební komory za účelem navržení času proplavení.

2.3.2.3.   Provoz plavební komory

Ve fázi provozu plavební komory probíhá vlastní proces proplavování plavební komorou.

Aktuální dopravní informace musejí být vyměňovány průběžně nebo s jinou četností aktualizace dat předem stanovenou příslušným orgánem.

Přesnost informací VTT neumožňuje použití aplikací vyžadujících vysokou přesností, jako je zavírání vrat plavebních komor.

2.3.3.   Plánování a provoz mostů

Procesy střednědobého a krátkodobého plánování mostů a provozní proces mostů jsou popsány v bodech 2.3.3.1 až 2.3.3.3. Hlavními skupinami uživatelů jsou provozovatelé mostů, vůdci plavidel, velitelé plavidel a správci loďstev.

2.3.3.1.   Střednědobé plánování mostů

Proces střednědobého plánování mostů se zabývá optimalizací plavebního provozu tak, aby mosty byly včas otevřeny k proplavení plavidel (zelená vlna). Časový horizont plánování se pohybuje v rozmezí od patnácti minut do dvou hodin. Časový rámec závisí na místní situaci.

Předpokládaný čas příjezdu (ETA) a informace o poloze musí být k dispozici na vyžádání nebo musí být poskytnuty, jakmile odchylka mezi aktualizovaným předpokládaným časem příjezdu a původním předpokládaným časem příjezdu překročí hodnotu předem stanovenou příslušným orgánem. Všechny ostatní informace musejí být k dispozici hned při prvním kontaktu nebo na požádání. Požadovaný čas příjezdu (RTA) je odezvou na hlášení předpokládaného času příjezdu (ETA) nebo jej lze zaslat z mostu za účelem navržení času proplavení.

2.3.3.2.   Krátkodobé plánování mostů

V případě krátkodobého plánování mostů jsou přijímána rozhodnutí na základě strategie otevření mostu.

Aktuální dopravní informace o poloze, rychlosti a směru musejí být k dispozici na požádání nebo sděleny s četností aktualizace dat předem stanovenou příslušným orgánem, např. každých pět minut. Předpokládaný čas příjezdu (ETA) a informace o poloze musí být k dispozici na vyžádání nebo musí být poskytnuty, jakmile odchylka mezi aktualizovaným předpokládaným časem příjezdu a původním předpokládaným časem příjezdu překročí hodnotu předem stanovenou příslušným orgánem. Všechny ostatní informace musejí být k dispozici hned při prvním kontaktu nebo na požádání. Požadovaný čas příjezdu (RTA) je odezvou na hlášení předpokládaného času příjezdu (ETA) nebo jej lze zaslat z mostu za účelem navržení času proplavení.

2.3.3.3.   Provoz mostů

Ve fázi provozu mostů probíhá vlastní otevření mostu a proplavení plavidla.

Aktuální dopravní informace musejí být předávány průběžně nebo s jinou četností aktualizace dat stanovenou příslušným orgánem.

Přesnost informací VTT neumožňuje použití aplikací vyžadujících vysokou přesností, jako je otevření nebo zavření mostu.

2.4.   Zásahy při nehodách

Zásahy při nehodách v tomto kontextu se zaměřují na represivní opatření: řešení nastalých nehod a poskytování pomoci v nouzových situacích. Hlavními skupinami uživatelů jsou operátoři v pohotovostním středisku, provozovatelé VTS, vůdci plavidel, velitelé plavidel a příslušné orgány.

V případě nehody mohou být dopravní informace poskytnuty automaticky nebo o tyto informace požádá příslušná organizace.

2.5.   Řízení dopravy

Řízení dopravy je rozděleno do těchto čtyř činností:

a)	plánování cesty;

b)	dopravní logistika;

c)	řízení přístavů a terminálů;

d)	řízení nákladu a loďstva.

Hlavními skupinami uživatelů jsou velitelé plavidel, zprostředkovatelé, správci loďstev, odesílatelé, příjemci, dodavatelé přepravy, přístavní orgány, provozovatelé terminálů, provozovatelé plavebních komor a provozovatelé mostů.

2.5.1.   Plánování cesty

Plánování cesty v tomto kontextu se zaměřuje na plánování během plavby. V průběhu plavby velitel plavidla ověřuje původní plánovanou cestu.

2.5.2.   Dopravní logistika

Dopravní logistiku tvoří organizace, plánování, realizace a kontrola dopravy.

Veškeré dopravní informace je třeba předat na požádání majitele lodi nebo logistických subjektů.

2.5.3.   Řízení intermodálních přístavů a terminálů

Řízení intermodálních přístavů a terminálů se týká plánování zdrojů v přístavech a terminálech.

Správce terminálu a přístavu si vyžádá dopravní informace nebo dá souhlas k tomu, aby v předem definovaných situacích byly dopravní informace zaslány automaticky.

2.5.4.   Řízení nákladu a loďstva

Řízení nákladu a loďstva se týká plánování a optimalizace využití plavidel, uspořádání nákladu a přepravy.

Dopravní informace si vyžádá odesílatel nákladu nebo majitel lodi nebo budou zaslány v předem definovaných situacích.

2.6.   Vymáhání zákonů

Rozsah úkolu vymáhání zákonů je omezen na služby kontroly nebezpečného zboží, imigrační kontroly a celní kontroly. Hlavními skupinami uživatelů jsou celní orgány, příslušné orgány a velitelé plavidel.

Dopravní informace se vyměňují s příslušnými orgány. Výměna dopravních informací probíhá na žádost nebo v pevných, předem stanovených bodech nebo za zvláštních okolností definovaných příslušným orgánem.

2.7.   Poplatky za používání vodních cest a za infrastrukturu přístavů

V různých místech Unie se za použití vodních cest a přístavů platí poplatky. Hlavními skupinami uživatelů jsou příslušné orgány, velitelé plavidel, správci loďstev, orgány říční správy a přístavní orgány.

Dopravní informace se předávají na žádost nebo v pevných bodech definovaných příslušným orgánem vodní cesty nebo přístavním orgánem.

2.8.   Informační potřeby

Tabulka 2.1 podává přehled informačních potřeb v rámci různých služeb.

Tabulka 2.1

Přehled informačních potřeb

Identifikace

Název

Volací znak

Provozní stav plavidla

Typ

Rozměry

Ponor

Nebezpečný náklad

Stav naložení

Místo určení

Předpokládaný čas příjezdu (ETA) do místa určení

Počet osob

Poloha a čas

Rychlost

Kurz/směr

Kurz

Rychlost otáčení

Modrý znak

Další informace

Navigace ve střednědobém předstihu

X

X

X

X

X

X

X

X

X

X

X

X

Navigace v krátkodobém předstihu

X

X

X

X

X

X

X

X

X

X

X

X

X

Navigace ve velmi krátkodobém předstihu

VTT v současné době nesplňuje požadavky.

VTM – služby VTS

X

X

X

X

X

X

X

X

X

X

X

X

X

X

VTM – provoz plavební komory

X

X

X

X

X

X

X

X

Podjezdná výška

VTM – plánování plavebních komor

X

X

X

X

X

X

X

X

X

X

Počet pomocných vlečných člunů, podjezdná výška, ETA/RTA

VTM – provoz mostů

X

X

X

X

X

X

X

Podjezdná výška

VTM – plánování mostů

X

X

X

X

X

X

X

X

Podjezdná výška, ETA/RTA

Zásahy při nehodách

X

X

X

X

X

X

X

X

X

TM – plánování cesty

X

X

X

X

X

X

X

X

Podjezdná výška, ETA/RTA

TM – dopravní logistika

X

X

X

X

X

TM – řízení přístavů a terminálů

X

X

X

X

X

X

X

X

X

ETA/RTA

TM – řízení nákladu a loďstva

X

X

X

X

X

X

X

X

ETA/RTA

Vymáhání zákonů

X

X

X

X

X

X

X

X

X

X

Poplatky za infrastrukturu vodních cest a přístavů

X

X

X

X

X

X

X

3.   TECHNICKÉ SPECIFIKACE VNITROZEMSKÉHO AIS

3.1.   Úvod

Mezinárodní námořní organizace (IMO) zavedla vybavení systémem automatické identifikace (Automatic Identification System, AIS) v námořní plavbě: veškerá plavidla plující po moři při mezinárodní plavbě, která spadají do kapitoly V úmluvy SOLAS, musí být od konce roku 2004 vybavena pohyblivými stanicemi třídy A systému AIS.

Směrnice Evropského parlamentu a Rady 2002/59/ES (4) stanoví kontrolní a informační systém Společenství pro provoz námořních plavidel přepravujících nebezpečné nebo znečišťující látky s využitím AIS pro hlášení a sledování lodí.

AIS se považuje za vhodné řešení pro automatickou identifikaci a sledování polohy a pohybu plavidel také ve vnitrozemské plavbě. Zvláště činnost systému AIS v reálném čase a dostupnost celosvětových norem a pokynů je pro aplikace související s bezpečností přínosná.

Aby systém AIS vyhovoval zvláštním požadavkům vnitrozemské plavby, je nutné jej dále vyvíjet do podoby tzv. technických specifikací vnitrozemského AIS při zachování plné slučitelnosti s námořním AIS a již existujícími normami a technickými specifikacemi pro vnitrozemskou plavbu.

Vzhledem k tomu, že vnitrozemský AIS je slučitelný s námořním AIS, umožňuje přímou výměnu dat mezi námořními a vnitrozemskými plavidly plujícími v oblastech smíšeného provozu.

AIS:

—	je systém zavedený Mezinárodní námořní organizací (IMO) za účelem podpory námořní bezpečnosti při plavbě; je požadavek na povinné vybavení všech plavidel v souladu s kapitolou V úmluvy SOLAS,

—	pracuje v režimu přímého spojení z lodi na loď i v režimu přenosu z lodi do pobřežní stanice a z pobřežní stanice na loď,

—	je bezpečnostní systém s vysokými požadavky na dostupnost, nepřetržitost a spolehlivost,

—	je systém pracující v reálném čase díky přímému přenosu dat z lodi na loď,

—	je systém pracující autonomně na principu samouspořádání bez řídicí stanice. Centrální řídicí dispečink není potřeba,

—	zakládá se na mezinárodních normách a postupech v souladu s kapitolou V úmluvy SOLAS,

—	je typově schváleným systémem zvyšujícím bezpečnost plavby po certifikační proceduře,

—	je globálně interoperabilní.

Účelem tohoto oddílu je definovat veškeré nezbytné technické požadavky, změny a rozšíření stávajících pohyblivých stanic třídy A systému AIS, aby tak vznikla pohyblivá stanice vnitrozemského AIS určená pro použití ve vnitrozemské plavbě.

3.2.   Oblast působnosti

Systém automatické identifikace (AIS) je lodní rádiový datový systém, který přenáší statické a dynamické informace a cestovní údaje plavidla mezi jím vybavenými plavidly vzájemně a mezi jím vybavenými plavidly a pobřežními stanicemi. Lodní stanice AIS vysílají v pravidelných intervalech data o totožnosti, poloze plavidla a další údaje. Díky příjmu těchto přenosů mohou lodní nebo pozemní stanice AIS v rádiovém dosahu automaticky lokalizovat, identifikovat a sledovat plavidla vybavená systémem automatické identifikace na příslušném zobrazovacím zařízení, jako je radar nebo systémy k zobrazování elektronických plavebních map, jako je systém k zobrazování elektronických plavebních map a informací pro vnitrozemskou plavbu (vnitrozemský ECDIS), jak definuje prováděcí nařízení Komise (EU) č. 909/2013 (5). AIS je určen k posílení bezpečnosti plavby při použití mezi loděmi vzájemně, dohledu (VTS), sledování polohy a pohybu plavidel a zásazích při nehodách.

Pohyblivé stanice AIS se dělí na tyto typy:

a)	pohyblivé stanice třídy A určené pro všechna plavidla na moři, na která se vztahují požadavky na vybavení podle kapitoly V úmluvy SOLAS;

b)	pohyblivá stanice vnitrozemského AIS, která disponuje kompletními funkcemi třídy A na úrovni datového spojení v pásmu VHF, lišící se v doplňkových funkcích a určená pro použití na vnitrozemských plavidlech;

c)	pohyblivé stanice třídy B SO/CS s omezenými funkcemi, které mohou být používány na plavidlech, na něž se nevztahují požadavky na vybavení pro pohyblivé stanice třídy A nebo pohyblivé stanice vnitrozemského AIS;

d)	pobřežní stanice AIS, včetně základních stanic AIS a retranslačních stanic AIS.

Rozlišuje se několik režimů provozu:

a)	provoz loď – loď: všechna plavidla vybavená systémem AIS jsou schopna přijímat statické a dynamické informace od všech ostatních plavidel vybavených systémem AIS v rádiovém dosahu;

b)	provoz loď – pobřežní stanice: data z plavidel vybavených systémem AIS mohou přijímat také pobřežní stanice AIS napojené na centrum říčních informačních služeb (RIS), kde je možné vytvořit obraz provozu (taktický a/nebo strategický obraz provozu);

c)	provoz pobřežní stanice – loď: údaje související s cestou a bezpečností lze přenášet z pobřežní stanice do plavidla.

Charakteristickým rysem AIS je autonomní režim s využitím samoorganizovaného mnohonásobného přístupu s časovým dělením kanálů (Self Organizing Time Division Multiple Access, SOTDMA) bez nutnosti organizovat provoz řídicí stanicí. Rádiový protokol je navržen tak, aby lodní stanice pracovaly autonomně samoorganizovaným způsobem, když si mezi sebou sdělí parametry přístupu. Čas se rozdělí do jednominutových úseků se 2 250 časovými intervaly pro každý rádiový kanál, které jsou synchronizované podle koordinovaného světového času (UTC) v Globálním plavebním satelitním systému GNSS. Každý účastník si organizuje svůj přístup k rádiovému kanálu tak, že si zvolí volné časové intervaly s ohledem na budoucí využití časových intervalů dalšími stanicemi. Centrální dispečink, který by řídil přidělování intervalů, není potřeba.

Pohyblivou stanici vnitrozemského AIS tvoří následující součásti:

a)	vysílač–přijímač VHF (jeden vysílač, dva přijímače);

b)	přijímač GNSS;

c)	datový procesor.

Univerzální lodní systém automatické identifikace (AIS), definovaný IMO, ITU a IEC a doporučený pro použití ve vnitrozemské plavbě, využívá SOTDMA v mobilním námořním pásmu VHF. Systém AIS pracuje na mezinárodních přidělených frekvencích VHF AIS 1 (161,975 MHz) a AIS 2 (162,025 MHz) a lze jej přepnout na jiné frekvence v mobilním námořním pásmu VHF.

Aby systém AIS vyhovoval zvláštním požadavkům vnitrozemské plavby, je třeba jej dále vyvíjet do podoby tzv. vnitrozemského AIS při zachování plné slučitelnosti s námořním AIS.

Systémy sledování polohy a pohybu plavidel ve vnitrozemské plavbě musejí být kompatibilní s pohyblivými stanicemi třídy A systému AIS definovanými IMO. Zprávy vnitrozemského AIS proto musejí být schopny poskytovat tyto druhy informací:

a)	statické informace, jako je například oficiální číslo plavidla, volací znak plavidla, název plavidla, typ plavidla;

b)	dynamické informace, jako je například poloha plavidla s uvedením přesnosti a stavu neporušenosti;

c)	cestovní informace plavidla, jako je například délka a šířka sestavy, nebezpečný náklad na palubě;

d)	informace specifické pro vnitrozemskou plavbu, například počet modrých kuželů/světel podle ADN nebo ETA k plavební komoře/mostu/terminálu/hranici.

U pohybujících se plavidel se četnost aktualizace dynamických informací na taktické úrovni pohybuje mezi dvěma a deseti sekundami. U kotvících plavidel se doporučuje četnost aktualizace jednou za několik minut, nebo vždy při změně údaje.

Pohyblivá stanice vnitrozemského AIS nenahrazuje, nýbrž doplňuje plavební služby, jako jsou radarové sledování cílů a VTS. Pohyblivá stanice vnitrozemského AIS poskytuje další vstup pro plavební informace: její přidaná hodnota spočívá v zajištění prostředků pro sledování polohy a pohybu plavidel vybavených vnitrozemským AIS. Přesnost polohy získané z pohyblivé stanice vnitrozemského AIS pomocí vnitřních (neupravených) GNSS je obvykle vyšší než deset metrů. Když je poloha opravena pomocí DGNSS buď ze služby diferenční korekce námořního majáku, zprávy 17 systému AIS, nebo EGNOS (SBAS), přesnost se obvykle pohybuje pod pěti metry. Z důvodu rozdílných charakteristik se pohyblivá stanice vnitrozemského AIS a radar vzájemně doplňují.

3.3.   Požadavky

3.3.1.   Obecné požadavky

Pohyblivá stanice vnitrozemského AIS vychází z pohyblivé stanice třídy A systému AIS v souladu s úmluvou SOLAS.

Pohyblivá stanice vnitrozemského AIS musí zajišťovat hlavní funkce pohyblivých stanic třídy A systému AIS s přihlédnutím ke zvláštním požadavkům vnitrozemské plavby.

Vnitrozemský AIS musí být kompatibilní s námořním AIS a musí umožňovat přímou výměnu dat mezi námořními a vnitrozemskými plavidly plovoucími v oblastech smíšeného provozu.

Požadavky stanovené v bodech 3.3 až 3.5 jsou doplňkové nebo dodatečné požadavky pro vnitrozemský AIS, který se liší od pohyblivých stanic třídy A systému AIS.

Koncepce pohyblivé stanice vnitrozemského AIS musí zohledňovat dokument o technických upřesněních k normě pro systémy sledování a pohybu plavidel (Technical clarifications on Vessel Tracking and Tracing Standard).

Výchozí nastavení vysílacího výkonu musí být vysoký výkon a nastavení na nízký výkon se použije, pouze pokud to nařídí příslušný orgán.

3.3.2.   Obsah informací

Pohyblivá stanice vnitrozemského AIS musí přenášet pouze informace o sledování polohy a pohybu a informace související s bezpečností.

Obsah informací uvedených v bodech 3.3.2.1 až 3.3.2.5 musí být proveden tak, aby mohl být zaslán z pohyblivé stanice vnitrozemského AIS, aniž by bylo potřeba použít externí aplikaci.

Zprávy vnitrozemského AIS musí obsahovat tyto informace (s položkami označenými „*“ se musí nakládat odlišně než u námořních plavidel):

3.3.2.1.   Statické informace plavidla

Statické informace vnitrozemských plavidel musejí mít stejné parametry a stejnou strukturu jako v pohyblivých stanicích třídy A systému AIS, pokud to připadá v úvahu. Případné převody z vnitrozemských na námořní parametry se provedou automaticky, je-li to proveditelné. Nepoužitá pole parametrů musejí být nastavena na „není k dispozici“.

Musejí být doplněny specificky vnitrozemské statické informace plavidla.

Statické informace plavidla jsou vysílány z plavidla autonomně nebo na žádost.

Identifikátor uživatele (MMSI)	ve všech zprávách
Název plavidla	Zpráva 5 systému AIS
Volací znak plavidla	Zpráva 5 systému AIS
Číslo IMO	Zpráva 5 systému AIS (není k dispozici pro vnitrozemská plavidla)
Typ plavidla/sestavy a nákladu *	Zpráva 5 systému AIS + vnitrozemský FI 10
Celková délka (s přesností na decimetry) *	Zpráva 5 systému AIS + vnitrozemský FI 10
Celková šířka (s přesností na decimetry)*	Zpráva 5 systému AIS + vnitrozemský FI 10
Jedinečné evropské identifikační číslo plavidla (ENI)	Vnitrozemský FI 10

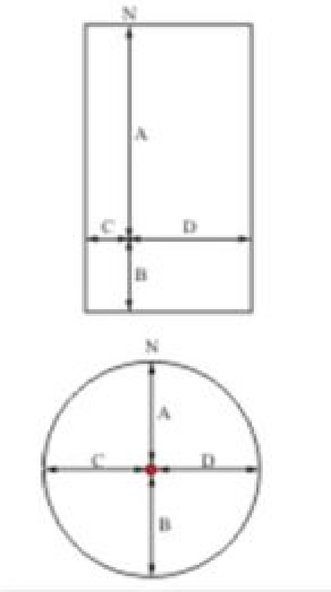

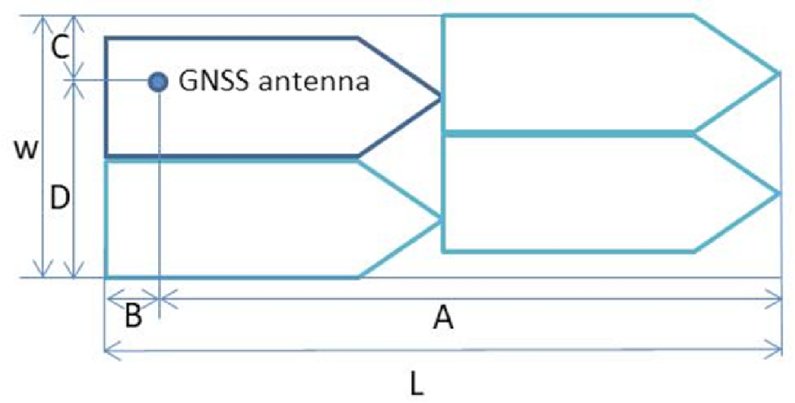

Referenční bod pro hlášenou polohu plavidla (umístění antény) *	Zpráva 5 systému AIS

3.3.2.2.   Dynamické informace plavidla

Dynamické informace vnitrozemských plavidel musejí mít stejné parametry a stejnou strukturu jako v pohyblivých stanicích třídy A systému AIS, pokud to připadá v úvahu. Nepoužitá pole parametrů musejí být nastavena na „není k dispozici“.

Musejí být doplněny specificky vnitrozemské dynamické informace plavidla.

Dynamické informace plavidla jsou vysílány z plavidla autonomně nebo na žádost.

Poloha podle Světového geodetického systému z roku 1984 (WGS 84)	Zpráva AIS 1, 2 a 3
Rychlost vůči zemi (SOG)	Zpráva AIS 1, 2 a 3
Kurz COG	Zpráva AIS 1, 2 a 3
Kurz HDG	Zpráva AIS 1, 2 a 3
Rychlost otáčení ROT	Zpráva AIS 1, 2 a 3
Přesnost polohy (GNSS/DGNSS)	Zpráva AIS 1, 2 a 3
Čas elektronického zařízení pro určování polohy	Zpráva AIS 1, 2 a 3
Provozní stav plavidla	Zpráva AIS 1, 2 a 3
Stav modrého znaku *	Zpráva AIS 1, 2 a 3
Kvalita informace o rychlosti	Vnitrozemský FI 10
Kvalita informace o kurzu vůči zemi	Vnitrozemský FI 10
Kvalita informace o kurzu	Vnitrozemský FI 10

3.3.2.3.   Cestovní informace plavidla

Cestovní informace vnitrozemských plavidel musejí mít stejné parametry a stejnou strukturu jako v pohyblivých stanicích třídy A systému AIS, pokud to připadá v úvahu. Nepoužitá pole parametrů musejí být nastavena na „není k dispozici“.

Musejí být doplněny specificky vnitrozemské cestovní informace plavidla.

Cestovní informace plavidla jsou vysílány z lodi autonomně nebo na žádost.

Místo určení (kód lokality podle ISRS)	Zpráva 5 systému AIS
Kategorie nebezpečného nákladu	Zpráva 5 systému AIS
Předpokládaný čas příjezdu (ETA)	Zpráva 5 systému AIS
Maximální současný statický ponor*	Zpráva 5 systému AIS + vnitrozemský FI 10
Označení nebezpečného nákladu	Vnitrozemský FI 10
Plavidlo s nákladem/bez nákladu	Vnitrozemský FI 10

3.3.2.4.   Počet osob na palubě

Údaj o počtu osob na palubě se přenáší buď jako zpráva určená všem, nebo jako adresovaná zpráva z plavidla k pobřežní stanici na žádost nebo při nastalé události.

Počet členů posádky na palubě	Vnitrozemský FI 55
Počet cestujících na palubě	Vnitrozemský FI 55
Počet členů personálu na palubě	Vnitrozemský FI 55

3.3.2.5.   Bezpečnostní zprávy

Bezpečnostní zprávy (tj. textové zprávy) se přenášejí v případě potřeby jako zprávy určené všem nebo adresované zprávy.

Adresovaná bezpečnostní zpráva	Zpráva 12 systému AIS
Bezpečnostní zpráva určená všem	Zpráva 14 systému AIS

3.3.3.   Interval hlášení přenosu informací

Různé typy informací obsažených ve zprávách vnitrozemského AIS musejí být přenášeny s různou četností hlášení.

U pohybujících se plavidel v oblastech vnitrozemských vodních cest je možné přepínat četnost hlášení dynamických informací mezi autonomním režimem a přiděleným režimem. V přiděleném režimu lze četnost hlášení zvýšit až na dvě sekundy. Režim hlášení musí být přepnutelný ze základní stanice AIS (pomocí zprávy 23 systému AIS pro skupinové přidělení nebo zprávy 16 pro individuální přidělení) a pomocí příkazů externích lodních systémů přes rozhraní IEC 61162, jak definuje dodatek B.

Pro statické informace a cestovní údaje plavidla musí být četnost hlášení každých šest minut, na žádost nebo vždy při změně údaje.

Četnost hlášení je stanovena takto:

Statické informace plavidla:	Každých šest minut, na žádost nebo při změně údajů
Dynamické informace plavidla:	Závisí na provozním stavu plavidla a na provozním režimu plavidla, buď autonomní režim (výchozí), nebo přidělený režim, viz tabulka 3.1
Cestovní informace plavidla:	Každých šest minut, na žádost nebo při změně údajů
Počet osob na palubě:	Podle potřeby nebo na žádost
Bezpečnostní zprávy:	Podle potřeby
Aplikačně specifické zprávy:	Podle potřeby (definuje příslušný orgán)

Tabulka 3.1

Četnost aktualizace dynamických informací o plavidle

Dynamické podmínky plavidla	Nominální interval hlášení
Stav plavidla „kotvení“ a pohyb ne rychlejší než 3 uzly	3 minuty (6)
Stav plavidla „kotvení“ a pohyb rychlejší než 3 uzly	10 sekund (6)
Plavidlo v autonomním režimu, rychlost 0 až 14 uzlů	10 sekund (6)
Plavidlo v autonomním režimu, rychlost 0 až 14 uzlů a měnící kurz	3 1/3 sekundy (6)
Plavidlo v autonomním režimu, rychlost 14 až 23 uzlů	6 sekund (6)
Plavidlo v autonomním režimu, rychlost 14 až 23 uzlů a měnící kurz	2 sekundy
Plavidlo v autonomním režimu, rychlost vyšší než 23 uzlů	2 sekundy
Plavidlo v autonomním režimu, rychlost vyšší než 23 uzlů a měnící kurz	2 sekundy
Plavidlo v přiděleném režimu (7)	stanoví se v rozpětí 2 sekund až 10 sekund

3.3.4.   Technologická platforma

Platformou pro pohyblivou stanici vnitrozemského AIS je pohyblivá stanice třídy A systému AIS.

Technické řešení pohyblivé stanice vnitrozemského AIS vychází ze stejných technických norem jako pohyblivé stanice třídy A systému AIS (doporučení ITU-R M.1371 a mezinárodní norma IEC 61993-2).

3.3.5.   Kompatibilita s pohyblivými stanicemi třídy A systému AIS

Pohyblivé stanice vnitrozemského AIS musejí vyhovovat pohyblivým stanicím třídy A systému AIS a musejí být schopny přijímat a zpracovávat všechny zprávy AIS (podle doporučení ITU-R M.1371 a technického vysvětlení IALA (International Association of aids to navigation and Lighthouse Authorities) k doporučení ITU-R M.1371) a dále zprávy definované v bodě 3.4.

3.3.6.   Jedinečný identifikátor

Aby byla zaručena kompatibilita s námořními plavidly, musí být pro pohyblivé stanice vnitrozemského AIS použito číslo identifikátoru námořní pohyblivé služby (MMSI) jako jedinečný identifikátor stanice (identifikátor rádiového zařízení).

3.3.7.   Požadavky na aplikaci

Informace uvedené v bodě 3.3.2 se zadávají, ukládají a zobrazují přímo v pohyblivé stanici vnitrozemského AIS.

Pohyblivá stanice vnitrozemského AIS musí být schopna ukládat do vnitřní paměti také specificky vnitrozemské statické informace, aby byly informace zachovány v případě výpadku napájení jednotky.

Nezbytné datové převody obsahu informací vnitrozemského AIS pro malý tlačítkový displej (MKD) (např. uzly na km/h) nebo vstup MKD a zobrazení informací týkajících se typů vnitrozemských plavidel se provádí v pohyblivé stanici vnitrozemského AIS.

Aplikačně specifické zprávy (ASM) by měly být zadávány/zobrazovány externí aplikací s výjimkou ASM vnitrozemského AIS DAC = 200 FI = 10 (statické informace a cestovní údaje vnitrozemského plavidla) a DAC = 200 FI = 55 (počet osob na palubě vnitrozemského plavidla), které jsou prováděny přímo v pohyblivé stanici vnitrozemského AIS.

Pro účely naprogramování údajů specifických pro vnitrozemskou plavbu do odpovídače AIS jsou v dodatku B definovány věty digitálního rozhraní.

Pohyblivá stanice vnitrozemského AIS musí poskytovat – přinejmenším – vnější rozhraní pro zadávání oprav a informací o neporušenosti údajů DGNSS v souladu s ustanoveními zvláštního výboru Radiotechnické komise pro námořní služby č. 104 o DGNSS.

3.3.8.   Schválení typu

Pohyblivá stanice vnitrozemského AIS musí získat schválení typu z hlediska souladu s těmito technickými specifikacemi.

3.4.   Změny protokolu pro pohyblivou stanici vnitrozemského AIS

Z důvodu vývoje doporučení ITU-R M.1371 umožňuje několik parametrů používání nových stavových kódů. To nenarušuje fungování systému AIS, ale může to vést k zobrazení nerozpoznaných stavových kódů v zařízeních vycházejících z předchozích revizí normy.

3.4.1.   Tabulka 3.2

Tabulka 3.2

Hlášení polohy

Parametr	Počet bitů	Popis
ID zprávy	6	Identifikátor pro tuto zprávu 1, 2 nebo 3
Indikátor opakování	2	Používá opakovač k označení toho, kolikrát byla zpráva opakována. 0–3; výchozí hodnota = 0; 3 = dále neopakovat
ID uživatele (MMSI)	30	Číslo MMSI
Provozní stav plavidla	4	0 = na cestě s použitím motoru; 1 = kotvení; 2 = bez velení; 3 = omezená manévrovatelnost; 4 = omezeno ponorem; 5 = vyvázání; 6 = na mělčině; 7 = rybolov; 8 = na cestě s použitím plachet; 9 = vyhrazeno pro budoucí změny provozních stavů plavidla pro vysokorychlostní plavidla; 10 = vyhrazeno pro budoucí změny provozních stavů plavidla pro plavidla typu WIG (Wing In Ground); 11 = motorové plavidlo s tažným zařízením na zádi (regionální použití) (8); 12 = motorové plavidlo se zařízením pro tlačení nebo tažení na boku (regionální použití) (8); 13 = vyhrazeno pro budoucí použití; 14 = AIS-SART (aktivní); 15 = není definováno = výchozí hodnota (rovněž použito AIS)
Rychlost otáčení ROT AIS	8	0 až + 126 = otáčení vpravo při 708 stupních za minutu nebo více 0 až –126 = otáčení vlevo při 708 stupních za minutu nebo více Hodnoty mezi 0 a 708 stupňů za minutu kódované ROTAIS = 4,733 stupně SQRT(ROTsensor) stupňů za minutu, přičemž ROTsensor je rychlost otáčení získaná jako vstupní údaj z externího snímače rychlosti otáčení. ROTAIS se zaokrouhluje na nejbližší celé číslo + 127 = otáčení vpravo při více než 5 stupních za 30 sekund (snímač rychlosti otáčení není k dispozici) – 127 = otáčení vlevo při více než 5 stupních za 30 sekund (snímač rychlosti otáčení není k dispozici) – 128 (80 hex) znamená, že nejsou k dispozici žádné údaje o otáčení (výchozí hodnota). Údaje o ROT by neměly být odvozeny z informací o COG
Rychlost vůči zemi	10	Rychlost vůči zemi v jednotkách 1/10 uzlu (0–102,2 uzlu) 1 023 = není k dispozici; 1 022 = 102,2 uzlu nebo více (9)
Přesnost polohy	1	Příznak přesnosti polohy (PA) by měl být stanoven v souladu s ITU-R M.1371. 1 = vysoká (= < 10 m) 0 = nízká (> 10 m) 0 = výchozí hodnota
Zeměpisná délka	28	Zeměpisná délka v 1/10 000 min. (±180 stupňů, východně = kladná hodnota (dvojkový doplněk), západně = záporná hodnota (dvojkový doplněk), 181 = (6791AC0 hex) = není k dispozici = výchozí hodnota)
Zeměpisná šířka	27	Zeměpisná šířka v 1/10 000 minut (±90 stupňů, severně = kladná hodnota (dvojkový doplněk), jižně = záporná hodnota (dvojkový doplněk), 91 stupňů (3412140 hex) = není k dispozici = výchozí hodnota)
Kurz vůči zemi	12	Kurz vůči zemi v 1/10° (0–3599). 3 600 (E10 hex) = není k dispozici = výchozí hodnota; 3 601 –4 095 se nesmí používat.
Skutečný kurz	9	Stupně (0–359) (511 označuje, že údaj není k dispozici = výchozí hodnota).
Časové razítko	6	Sekunda UTC, kdy byla zpráva vygenerována elektronickým systémem pro určování polohy (EPFS) (0–59, nebo 60, jestliže časové razítko není k dispozici, což musí být nastaveno také jako výchozí hodnota, nebo 61, jestliže systém pro určování polohy pracuje v režimu ručního zadávání, nebo 62, jestliže elektronický systém pro určování polohy pracuje v režimu výpočtové navigace (stanovení polohy přibližným výpočtem), nebo 63, jestliže systém pro určování polohy je mimo provoz).
Ukazatel zvláštního manévru: modrý znak	2	Označení, zda je modrý znak nastaven (10) 0 = není k dispozici = výchozí hodnota, 1 = zvláštní manévr neproveden = modrý znak není nastaven 2 = zvláštní manévr proveden = modrý znak je nastaven ano, 3 nepoužito
Rezerva	3	Nepoužívá se. Je třeba nastavit na nulu. Vyhrazeno pro budoucí použití.
Příznak RAIM	1	Označení monitorování nezávislé integrity vysílače RAIM (Receiver Autonomous Integrity Monitoring) elektronického zařízení pro určování polohy; 0 = RAIM se nepoužívá = výchozí hodnota; 1 = RAIM se používá. Příznak RAIM by měl být stanoven v souladu s ITU-R M.1371.
Stav komunikace	19	Stav komunikace by měl být stanoven v souladu s ITU-R M.1371.
Celkem	168	Obsazuje jeden interval.

3.4.2.   Statické informace a cestovní údaje plavidla (zpráva 5)

Tabulka 3.3

Hlášení statických a dynamických informací plavidla

Parametr	Počet bitů	Popis
ID zprávy	6	Identifikátor pro tuto zprávu 5
Indikátor opakování	2	Odesílá opakovač k označení toho, kolikrát byla zpráva opakována 0–3; výchozí hodnota = 0; 3 = dále neopakovat
ID uživatele (MMSI)	30	Číslo MMSI
Indikátor verze AIS	2	0 = stanice splňující požadavky doporučení ITU-R M.1371-1; 1 = stanice splňující požadavky doporučení ITU-R M.1371-3 (nebo novější verze), 2 = stanice splňující požadavky doporučení ITU-R M.1371-5 (nebo novější verze), 3 = stanice splňující požadavky budoucích vydání
Číslo IMO	30	0 = není k dispozici = výchozí hodnota – nepoužije se pro letadlo pro pátrání a záchranu 0000000001–0000999999 nepoužito 0001000000–0009999999 = platné číslo IMO; 0010000000–1073741823 = oficiální číslo státu vlajky. (11)
Volací znak	42	7 znaků v 6bitovém kódu ASCII, „@@@@@@@“ = není k dispozici = výchozí hodnota. Plavidla, která jsou spojena s mateřským plavidlem, by měla používat písmeno „A“ následované posledními šesti číslicemi MMSI mateřského plavidla. Mezi příklady těchto plavidel patří vlečná plavidla, záchranářské čluny, tendry, záchranné čluny a záchranné vory
Název	120	Max. 20 znaků v 6bitovém kódu ASCII, viz ITU-R M.1371; @@@@@@@@@@@@@@@@@@@@ = není k dispozici = výchozí hodnota. Pokud jde o letadla pro pátrání a záchranu (SAR), měl by být nastaven na „SAR AIRCRAFT NNNNNNN“, kde NNNNNNN je registrační číslo letadla.
Typ plavidla a nákladu	8	0 = není k dispozici nebo žádné plavidlo = výchozí hodnota; 1–99 = podle definice v ITU-R M.1371; (12) 100–199 = vyhrazeno, pro regionální použití; 200–255 = vyhrazeno, pro budoucí použití Nepoužije se u letadel SAR.
Celkové rozměry plavidla/sestavy a referenční bod pro polohu	30	Referenční bod pro hlášenou polohu; označuje také rozměry plavidla v metrech (viz ITU-R M.1371). V případě letadel SAR může o použití tohoto pole rozhodnout příslušný orgán. V případě použití by měly být uvedeny maximální rozměry plavidla. Jako výchozí hodnota by A = B = C = D mělo být nastaveno na „0“ (13)  (14)  (15)
Typ elektronického zařízení pro určování polohy	4	0 = nedefinován (výchozí hodnota), 1 = GPS, 2 = GLONASS, 3 = kombinovaný GPS/GLONASS, 4 = (Loran-C), 5 = Čajka, 6 = integrovaný navigační systém, 7 = sledovaný, 8 = Galileo, 9–14 = nepoužívá se, 15 = vnitřní GNSS
Předpokládaný čas příjezdu (ETA)	20	ETA; MMDDHHMM UTC Bity 19–16: měsíc; 1–12; 0 = není k dispozici = výchozí hodnota; Bity 15–11: den; 1–31; 0 = není k dispozici = výchozí hodnota; Bity 10–6: hodina; 0–23; 24 = není k dispozici = výchozí hodnota; Bity 5–0: minuta; 0–59; 60 = není k dispozici = výchozí hodnota V případě letadel SAR může o použití tohoto pole rozhodnout příslušný orgán.
Maximální současný statický ponor	8	v 1/10 m, 255 = ponor 25,5 m nebo větší, 0 = není k dispozici = výchozí hodnota (16)
Místo určení	120	Maximálně 20 znaků v 6bitovém kódu ASCII; @@@@@@@@@@@@@@@@@@@@ = není k dispozici. (17)
Koncové datové zařízení (DTE)	1	Datový terminál připraven (0 = dostupný, 1 = není k dispozici = výchozí hodnota).
Rezerva	1	Rezerva. Nepoužívá se. Musí být nastaveno na nulu. Vyhrazeno pro budoucí použití.
Celkem	424	Obsazuje dva intervaly.

Obrázek 3.1

Referenční bod pro hlášenou polohu a celkový rozměr plavidla/sestavy

	Počet bitů	Bitová pole	Vzdálenost (m)
A	9	Bity 21–29	0–511 511 = 511 m nebo větší	Referenční bod pro hlášenou polohu
B	9	Bity 12–20	0–511 511 = 511 m nebo větší
C	6	Bity 6–11	0–63 63 = 63 m nebo větší
D	6	Bity 0–5	0–63 63 = 63 m nebo větší
L = A + B	Definováno ve vnitrozemském FI 10			Celkový rozměr použitý v pohyblivé stanici vnitrozemského AIS
W = C + D
Rozměr by měl být ve směru přenášených informací o kurzu (příď). Referenční bod pro hlášenou polohu není k dispozici, ale rozměry plavidla/sestavy jsou dostupné: A = C = 0 a B ≠ 0 a D ≠ 0. Referenční bod pro hlášenou polohu ani rozměry plavidla/sestavy nejsou k dispozici: A = B = C = D = 0 (= výchozí hodnota). Pro použití tabulky zpráv, A = nejvýznamnější pole, D = nejméně významné pole

3.4.3.   Příkaz skupinového přidělení (zpráva 23)

Pohyblivým stanicím vnitrozemského AIS se určí skupinové přidělení pomocí zprávy 23 za použití typu stanice „6 = vnitrozemské vodní cesty“.

3.5.   Zprávy vnitrozemského AIS

3.5.1.   Doplňující zprávy vnitrozemského AIS

Pro zajištění souladu s informačními potřebami jsou definovány zvláštní zprávy vnitrozemského AIS. Kromě obsahu informací, který se provádí přímo ve stanici vnitrozemského AIS, může pohyblivá stanice vnitrozemského AIS předávat doplňující informace prostřednictvím aplikačně specifických zpráv (ASM). Tento obsah informací zpravidla zpracovává externí aplikace, jako je vnitrozemský ECDIS.

Za použití ASM vnitrozemského AIS odpovídá říční komise nebo příslušné orgány.

3.5.2.   Identifikátor aplikace pro aplikačně specifické zprávy vnitrozemského AIS

Aplikačně specifické zprávy tvoří rámec pohyblivých stanic třídy A systému AIS podle doporučení ITU-R M.1371 (ID zprávy, indikátor opakování, ID zdroje, ID místa určení), identifikátor aplikace (AI = DAC + FI) a datový obsah (proměnné délky až do stanoveného maxima).

16bitový identifikátor aplikace (AI = DAC + FI) sestává z těchto prvků:

a)	10bitový kód určené oblasti (DAC): mezinárodní (DAC = 1) nebo regionální (DAC > 1);

b)	6bitový funkční identifikátor (FI) – umožňuje 64 jedinečných aplikačně specifických zpráv.

Pro aplikačně specifické zprávy evropského harmonizovaného vnitrozemského AIS se používá DAC „200“.

V místních ASM lze kromě toho používat vnitrostátní (regionální) DAC, např. zkušební piloti. Důrazně se však doporučuje vyvarovat se používání regionálních ASM.

3.5.3.   Obsah informací předávaných prostřednictvím aplikačně specifických zpráv

ASM vnitrozemského AIS DAC = 200 FI = 10 (statické informace a cestovní údaje vnitrozemského plavidla) a DAC = 200 FI = 55 (počet osob na palubě vnitrozemského plavidla) se provádějí přímo v pohyblivé stanici vnitrozemského AIS (viz body 3.5.3.1 a 3.5.3.2).

3.5.3.1.   Statické informace a cestovní údaje vnitrozemského plavidla (zpráva specifická pro vnitrozemskou plavbu FI 10)

Tuto zprávu použijí pouze vnitrozemská plavidla, a to k vyslání statických informací a cestovních údajů plavidla nad rámec zprávy 5. Zpráva musí být odeslána s binární zprávou 8 co nejdříve (z hlediska AIS) po zprávě 5.

Tabulka 3.4

Hlášení údajů vnitrozemského plavidla

	Parametr	Počet bitů	Popis
	ID zprávy	6	Identifikátor pro zprávu 8; vždy 8
	Indikátor opakování	2	Používá opakovač k označení toho, kolikrát byla zpráva opakována. 0–3; výchozí hodnota = 0; 3 = dále neopakovat
	ID zdroje	30	Číslo MMSI
	Rezerva	2	Nepoužívá se, musí být nastaveno na nulu. Vyhrazeno pro budoucí použití.
Binární údaje	Identifikátor aplikace	16	DAC = 200, FI = 10
	Jedinečné evropské identifikační číslo plavidla (ENI)	48	8 znaků v 6bitovém kódu ASCII. 00000000 = ENI nepřiděleno = výchozí hodnota
	Délka plavidla/sestavy	13	1–8 000 (zbývající nepoužívat) délka plavidla/sestavy v 1/10 m; 0 = výchozí hodnota
	Šířka plavidla/sestavy	10	1–1 000 (zbývající nepoužívat) šířka plavidla/sestavy v 1/10 m; 0 = výchozí hodnota
	Typ plavidla nebo sestavy	14	Číselné označení typu plavidla nebo sestavy v souladu s dodatkem C 0 = není k dispozici = výchozí hodnota
	Označení nebezpečného nákladu	3	Počet modrých kuželů/světel 0–3; 4 = příznak B, 5 = výchozí hodnota = neznámý
	Maximální současný statický ponor	11	1–2 000 (zbývající nepoužívat) ponor v 1/100 m, 0 = výchozí hodnota = neznámý
	Náklad/bez nákladu	2	1 = náklad, 2 = bez nákladu, 0 = není k dispozici/výchozí hodnota, 3 se nesmí používat.
	Kvalita informace o rychlosti	1	1 = vysoká, 0 = nízká/GNSS = výchozí hodnota (*1)
	Kvalita informace o kurzu vůči zemi	1	1 = vysoká, 0 = nízká/GNSS = výchozí hodnota (*1)
	Kvalita informace o kurzu	1	1 = vysoká, 0 = nízká = výchozí hodnota (*1)
	Rezerva	8	Nepoužívá se, musí být nastaveno na nulu. Vyhrazeno pro budoucí použití.
	Celkem	168	Obsazuje jeden interval.

3.5.3.2.   Počet osob na palubě (zpráva specifická pro vnitrozemskou plavbu FI 55)

Tuto zprávu odesílají pouze vnitrozemská plavidla, a to ke sdělení počtu osob (cestujících, členů posádky, členů personálu) na palubě. Zpráva musí být odeslána s binární zprávou 6, pokud možno v případě nastalé události nebo na žádost, s použitím binární funkční zprávy 2 IAI.

Tabulka 3.5

Hlášení počtu osob na palubě

	Parametr	Bit	Popis
	ID zprávy	6	Identifikátor pro zprávu 6; vždy 6
	Indikátor opakování	2	Používá opakovač k označení toho, kolikrát byla zpráva opakována. 0–3; výchozí hodnota = 0; 3 = dále neopakovat
	ID zdroje	30	Číslo MMSI zdrojové stanice
	Pořadové číslo	2	0–3
	ID místa určení	30	Číslo MMSI stanice místa určení
	Znak retranslace	1	Znak retranslace se nastaví při retranslaci: 0 = žádná retranslace = výchozí hodnota; 1 = retranslace provedena
	Rezerva	1	Nepoužívá se, musí být nastaveno na nulu. Vyhrazeno pro budoucí použití.
Binární údaje	Identifikátor aplikace	16	DAC = 200, FI = 55
	Počet členů posádky na palubě	8	0–254 členů posádky, 255 = neznámý = výchozí hodnota
	Počet cestujících na palubě	13	0–8 190 cestujících, 8 191 = neznámý = výchozí hodnota
	Počet členů personálu na palubě	8	0–254 členů personálu, 255 = neznámý = výchozí hodnota
	Rezerva	51	Nepoužívá se, musí být nastaveno na nulu. Vyhrazeno pro budoucí použití.
	Celkem	168	Obsazuje jeden interval.

4.   OSTATNÍ POHYBLIVÉ STANICE AIS NA VNITROZEMSKÝCH VODNÍCH CESTÁCH

4.1.   Úvod

Plavidla, která nejsou povinna provozovat pohyblivé stanice vnitrozemského AIS, mohou používat jiné pohyblivé stanice systému AIS. Lze použít tyto pohyblivé stanice:

a)	pohyblivá stanice třídy A systému AIS v souladu s čl. 35 odst. 2 a 3 směrnice Evropského parlamentu a Rady 2014/90/EU (18);

b)	pohyblivá stanice třídy B systému AIS v souladu s bodem 4.2.

Použití těchto stanic na vnitrozemských vodních cestách závisí na rozhodnutí příslušného orgánu odpovědného za plavbu v této oblasti.

Jsou-li tyto stanice používány dobrovolně, velitel plavidla neustále aktualizuje ručně vložené údaje AIS. Žádné nesprávné údaje se prostřednictvím AIS nepředávají.

4.2.   Obecné požadavky na pohyblivé stanice třídy B systému AIS na vnitrozemských vodních cestách

Třída B systému AIS má v porovnání s pohyblivými stanicemi vnitrozemského AIS omezené funkce. Zprávy zaslané pohyblivou stanicí třídy B systému AIS jsou v porovnání s pohyblivými stanicemi vnitrozemského AIS přenášeny s nižší prioritou.

Kromě požadavků vyplývajících z jiných právních aktů Unie, a to zejména směrnice Evropského parlamentu a Rady 1999/5/ES (19) a rozhodnutí Komise 2005/53/ES (20), pohyblivé stanice třídy B systému AIS instalované na plavidlech provozovaných na vnitrozemských vodních cestách v Unii splňují požadavky stanovené v:

a)	doporučení ITU-R M.1371;

b)	mezinárodní normě IEC 62287 (včetně správy kanálů DSC).

Pozn.:

Příslušný orgán odpovědný za plavbu v dané oblasti je povinen před vydáním licence pro stanici plavidla a přidělením čísla identifikátoru námořní pohyblivé služby (MMSI) zjistit, zda jsou pohyblivé stanice třídy B systému AIS v souladu s normami a požadavky uvedenými v druhém pododstavci, a to například prostřednictvím schválení typu příslušných pohyblivých stanic třídy B systému AIS.

5.   PLAVEBNÍ POMOC AIS VE VNITROZEMSKÉ PLAVBĚ

5.1.   Úvod

Plavební pomoc (známá též jako podpůrné prostředky pro plavbu nebo AtoN (AIDS to Navigation)) je značení, které pomáhá při plavbě. Tato pomoc zahrnuje značení pro majáky, bóje, mlhové signály a denní majáky. Seznam typů AtoN je uveden v tabulce 5.2.

Technologie AIS umožňuje dynamicky přenášet informace o AtoN.

Pro použití ve vnitrozemské plavbě je třeba hlášení o AtoN námořního AIS (zpráva 21) rozšířit tak, aby byla zahrnuta specifika systému značení vnitrozemských plavebních drah.

Hlášení o AtoN námořního AIS je založeno na systému značení plavebních drah IALA. Pro vnitrozemskou plavbu musí hlášení o AtoN systému AIS odrážet systém AtoN pro evropskou vnitrozemskou plavbu popsaný v oddíle 5.

Hlášení o AtoN systému AIS předává polohu a význam AtoN, jakož i informaci, zda se bóje nachází na požadované poloze (na poloze), či nikoli (mimo polohu).

5.2.   Použití zprávy 21: Hlášení o plavební pomoci

Pro použití na vnitrozemských vodních cestách se používá hlášení o AtoN systému AIS (zpráva 21), jak je definuje doporučení ITU-R M.1371. Další typy AtoN pro evropskou vnitrozemskou plavbu jsou kódovány pomocí bitů „stav AtoN“.

Tabulka 5.1

Hlášení o AtoN systému AIS

Parametr	Počet bitů	Popis
ID zprávy	6	Identifikátor pro tuto zprávu 21
Indikátor opakování	2	Používá opakovač k označení toho, kolikrát byla zpráva opakována. 0–3; výchozí hodnota = 0; 3 = dále neopakovat
Označení	30	Číslo MMSI (viz článek 19 RR a doporučení ITU-R M.585)
Typ plavební pomoci	5	0 = není k dispozici = výchozí hodnota; viz příslušná definice stanovená IALA; viz obrázek 5-1 (21)
Název plavební pomoci	120	Maximálně 20 znaků v 6bitovém kódu ASCII, jak definuje tabulka 47, „@@@@@@@@@@@@@@@@@@@@“ = není k dispozici = výchozí hodnota. Název AtoN lze prodloužit pomocí parametru „Prodloužení názvu plavební pomoci“ níže.
Přesnost polohy (PA)	1	1 = vysoká (≤ 10 m), 0 = nízká (> 10 m), 0 = výchozí hodnota. Příznak PA by měl být stanoven v souladu s tabulkou „Stanovení informací o přesnosti polohy“ v doporučení ITU-R M.1371.
Zeměpisná délka	28	Zeměpisná délka polohy AtoN v 1/10 000 minut (±180 stupňů, východně = kladná hodnota, západně = záporná hodnota, 181 = (6791AC0h) = není k dispozici = výchozí hodnota)
Zeměpisná šířka	27	Zeměpisná šířka polohy AtoN v 1/10 000 minut (±90 stupňů, severně = kladná hodnota, jižně = záporná hodnota, 91 = (3412140h) = není k dispozici = výchozí hodnota)
Rozměr/referenční bod pro polohu	30	Referenční bod pro hlášenou polohu; je-li to relevantní, také uvádí rozměr AtoN (m) (viz obrázek 5-1) (22)
Typ elektronického zařízení pro určování polohy	4	0 = nedefinován (výchozí hodnota) 1 = GPS 2 = GLONASS 3 = kombinovaný GPS/GLONASS 4 = Loran-C 5 = Čajka 6 = integrovaný navigační systém 7 = sledovaný. Pro stacionární AtoN a virtuální AtoN by se měla použít zaznamenaná poloha. Přesná poloha zlepšuje její funkci jako referenčního radarového cíle. 8 = Galileo 9–14 = nepoužito 15 = vnitřní GNSS
Časové razítko	6	Sekunda UTC, kdy byla zpráva vygenerována EPFS (0–59 nebo 60, jestliže časové razítko není k dispozici (mělo by být nastaveno také jako výchozí hodnota), nebo 61, jestliže systém pro určování polohy pracuje v režimu ručního zadávání, nebo 62, jestliže elektronický systém pro určování polohy pracuje v režimu výpočtové navigace (stanovení polohy přibližným výpočtem), nebo 63, jestliže systém pro určování polohy je mimo provoz).
Indikátor polohy mimo polohu	1	Pouze u plovoucí AtoN: 0 = na poloze; 1 = mimo polohu. Pozn. 1 – Tento příznak by měla přijímací stanice považovat za platný, pouze pokud je AtoN plovoucí plavební pomocí a je-li časové razítko rovné nebo nižší než 59. U plovoucí AtoN by se měly při instalaci stanovit parametry ochranné zóny.
Stav AtoN	8	Vyhrazeno pro informaci o stavu AtoN 00000000 = výchozí hodnota (23)
Příznak RAIM	1	Příznak RAIM (monitorování nezávislé integrity vysílače) elektronického zařízení pro určování polohy; 0 = RAIM se nepoužívá = výchozí hodnota; 1 = RAIM se používá; viz tabulka „Stanovení informací o přesnosti polohy“ v doporučení ITU-R M.1371
Příznak virtuální AtoN	1	0 = výchozí hodnota = skutečná AtoN na uvedené poloze; 1 = virtuální AtoN, fyzicky neexistuje (24)
Příznak přiděleného režimu	1	0 = stanice pracující v autonomním a nepřetržitém režimu = výchozí hodnota, 1 = stanice pracující v přiděleném režimu
Rezerva	1	Rezerva. Nepoužívá se. Je třeba nastavit na nulu. Vyhrazeno pro budoucí použití.
Prodloužení názvu plavební pomoci	0, 6, 12, 18, 24, 30, 36, … 84	Tento parametr tvořený až 14 dalšími 6bitovými znaky kódu ASCII pro dvouintervalovou zprávu lze zkombinovat s parametrem „Název plavební pomoci“ na konci uvedeného parametru, pokud je pro název AtoN zapotřebí více než 20 znaků. Tento parametr by měl být vynechán, pokud není pro název AtoN potřeba více než 20 znaků celkem. Měl by být předán pouze požadovaný počet znaků, tj. neměl by se použít žádný znak @.
Rezerva	0, 2, 4 nebo 6	Rezerva. Použije se pouze v případě použití parametru „Prodloužení názvu plavební pomoci“. Je třeba nastavit na nulu. Počet rezervních bitů by měl být upraven tak, aby bylo možné pozorovat hranice bytů.
Celkem	272–360	Obsazuje dva intervaly.

Obrázek 5-1

Referenční bod pro hlášenou polohu námořní AtoN nebo rozměr AtoN

		Počet bitů	Bitová pole	Vzdálenost (m)
	A	9	Bity 21–29	0–511 511–511 m nebo větší
	B	9	Bity 12–20	0–511 511–511 m nebo větší
	C	6	Bity 6–11	0–63 63–63 m nebo větší
	D	6	Bity 0–5	0–63 63–63 m nebo větší

Je-li typ AtoN, který má být přenesen, zahrnut ve stávajících typech AtoN podle IALA (podle tabulky 5.2), není třeba provádět žádné změny.

Tabulka 5.2

Typy plavební pomoci (AtoN)

Kód		Definice (námořní doprava)
	0	Výchozí hodnota, typ AtoN nespecifikován
	1	Referenční bod
	2	RACON
	3	Stacionární pobřežní konstrukce, jako jsou ropné plošiny, větrné elektrárny. (Pozn. 1 – Tento kód by měl označovat překážku, na níž je osazena stanice AIS AtoN)
	4	Nouzová bóje pro označení ztroskotaného plavidla
Stacionární AtoN	5	Světlo, bez sektorů
	6	Světlo, se sektory
	7	Naváděcí světlo přední
	8	Naváděcí světlo zadní
	9	Maják, severní kardinální znak
	10	Maják, východní kardinální znak
	11	Maják, jižní kardinální znak
	12	Maják, západní kardinální znak
	13	Maják, levá strana plavební dráhy
	14	Maják, pravá strana plavební dráhy
	15	Maják, levá strana upřednostňované plavební dráhy
	16	Maják, pravá strana upřednostňované plavební dráhy
	17	Maják, izolované nebezpečí
	18	Maják, bezpečné vody
	19	Maják, zvláštní značka
Plovoucí AtoN	20	Severní kardinální znak
	21	Východní kardinální znak
	22	Jižní kardinální znak
	23	Západní kardinální znak
	24	Bóje na levé straně plavební dráhy
	25	Bóje na pravé straně plavební dráhy
	26	Bóje na levé straně upřednostňované plavební dráhy
	27	Bóje na pravé straně upřednostňované plavební dráhy
	28	Izolované nebezpečí
	29	Bezpečné vody
	30	Zvláštní značka
	31	Majáková loď/LANBY/vrtné věže
Pozn. 1 – Typy AtoN uvedené výše vycházejí v příslušných případech ze systému námořního značení IALA. Pozn. 2 – Při rozhodování o tom, zda je prostředek plavební pomoci osvětlen nebo neosvětlen, se mohou objevit nejasnosti. Příslušné orgány mohou pro tyto účely případně použít regionální/lokální oddíl zprávy.

5.3.   Prodloužení zprávy 21 uvedením typu AtoN specifického pro vnitrozemskou plavbu

Pole parametru „Stav AtoN“ se používá k prodloužení zprávy 21 pomocí uvedení typu AtoN specifického pro vnitrozemskou plavbu.

Pole parametru „Stav AtoN“ je rozděleno na osm stránek, z toho stránka s ID 0 je 0 = výchozí hodnota, stránka s ID 1 až 3 je určena pro regionální použití a stránka s ID 4 až 7 pro mezinárodní použití. První tři bity pole stavu AtoN definují ID stránky, zbývajících 5 bitů obsahuje informace stránky.

Region, na který se ID stránky 1 až 3 použije, je definován pomocí kódu země podle ITU v rámci MMSI odesílající stanice AIS AtoN. Bitový kód 5 informačních bitů v poli stavu AtoN se tudíž použije pouze v tomto konkrétním regionu.

Pokud jde o vnitrozemské vodní cesty v Unii, na stránce s ID 1 pole stavu AtoN je uveden seznam použitých typů AtoN specifických pro vnitrozemskou plavbu.

Typ AtoN specifický pro vnitrozemskou plavbu se nastaví ve zprávě 21 dvěma kroky. Za prvé je nutné nastavit parametr „Typ plavební pomoci“ ve zprávě 21 na „0 = výchozí nastavení, typ AtoN nespecifikován“. Za druhé je třeba nastavit parametr „Stav AIS“ na ID stránky 1 a uvést odpovídající kód typu AtoN specifického pro vnitrozemskou plavbu:

Zpráva 21 – stav AtoN:

Bity:			LSB
kódování:	ID stránky	typ AtoN (0–31)

---

(1)  Směrnice Evropského parlamentu a Rady (EU) 2016/1148 ze dne 6. července 2016 o opatřeních k zajištění vysoké společné úrovně bezpečnosti sítí a informačních systémů v Unii (Úř. věst. L 194, 19.7.2016, s. 1).

(2)  Směrnice Evropského parlamentu a Rady 2005/44/ES ze dne 7. září 2005 o harmonizovaných říčních informačních službách (RIS) na vnitrozemských vodních cestách ve Společenství (Úř. věst. L 255, 30.9.2005, s. 152).

(3)  Nařízení Komise (ES) č. 414/2007 ze dne 13. března 2007 o technických pokynech pro plánování, zavádění a provozování říčních informačních služeb (RIS) podle článku 5 směrnice Evropského parlamentu a Rady 2005/44/ES o harmonizovaných říčních informačních službách (RIS) na vnitrozemských vodních cestách ve Společenství (Úř. věst. L 105, 23.4.2007, s. 1).

(4)  Směrnice Evropského parlamentu a Rady 2002/59/ES ze dne 27. června 2002, kterou se stanoví kontrolní a informační systém Společenství pro provoz plavidel a kterou se zrušuje směrnice Rady 93/75/EHS (Úř. věst. L 208, 5.8.2002, s. 10).

(5)  Prováděcí nařízení Komise (EU) č. 909/2013 ze dne 10. září 2013 o technických specifikacích pro systém k zobrazování elektronických plavebních map a informací pro vnitrozemskou plavbu (vnitrozemský ECDIS) podle směrnice Evropského parlamentu a Rady 2005/44/ES (Úř. věst. L 258, 28.9.2013, s. 1).

(6)  Jakmile pohyblivá stanice zjistí, že jde o semafor (viz doporučení ITU-R M.1371, příloha 2, § 3.1.1.4), četnost hlášení se musí zvýšit na jedenkrát za dvě sekundy (viz doporučení ITU-R M.1371, příloha 2, § 3.1.3.3.2).

(7)  Musí být v případě potřeby přepnuto příslušným orgánem.

(8)  Pro účely tohoto nařízení se v Unii nepoužije.

(9)  Uzly přepočítává na km/h externí palubní zařízení.

(10)  Vyhodnocuje se pouze tehdy, jestliže zpráva přichází z pohyblivé stanice vnitrozemského AIS a jestliže je informace zjištěna automatickými prostředky (přímé spojení se spínačem).

(11)  Pro vnitrozemská plavidla musí být nastaveno na hodnotu 0.

(12)  Pro vnitrozemskou plavbu musí být použit nejblíže odpovídající typ plavidla (viz dodatek C).

(13)  Rozměry musejí být nastaveny na maximální obdélníkový obrys sestavy.

(14)  Decimetrová přesnost údaje pro vnitrozemskou plavbu se zaokrouhlí nahoru.

(15)  Informace o referenčním bodu musí být vyňata z věty rozhraní SSD rozlišením pole „identifikátor zdroje“. Informace o referenčním bodu polohy s identifikátorem zdroje AI musí být uložena jako interní. Další identifikátory zdrojů povedou k informacím o referenčních bodech pro externí referenční bod.

(16)  Centimetrová přesnost údaje pro vnitrozemskou plavbu se zaokrouhlí nahoru.

(17)  Použijí se kódy lokality podle ISRS v rámci indexu RIS odvozené ze systému ERDMS (European Reference Data Management System), který vede Evropská komise.

(*1)  Musí být nastaveno na hodnotu 0, jestliže k odpovídači není připojen žádný typově schválený snímač (např. gyroskop).

(18)  Směrnice Evropského parlamentu a Rady 2014/90/EU ze dne 23. července 2014 o lodní výstroji a o zrušení směrnice Rady 96/98/ES (Úř. věst. L 257, 28.8.2014, s. 146).

(19)  Směrnice Evropského parlamentu a Rady 1999/5/ES ze dne 9. března 1999 o rádiových zařízeních a telekomunikačních koncových zařízeních a vzájemném uznávání jejich shody (Úř. věst. L 91, 7.4.1999, s. 10).

(20)  Rozhodnutí Komise 2005/53/ES ze dne 25. ledna 2005 o použití čl. 3 odst. 3 písm. e) směrnice Evropského parlamentu a Rady 1999/5/ES na rádiová zařízení určená k účasti na automatickém systému zjišťování totožnosti lodí (AIS) (Úř. věst. L 22, 26.1.2005, s. 14).

(21)  V případě, že se přenáší kód typu vnitrozemské AlonN, nastaví se toto pole (typ AtoN) na 0 = nedefinován.

(22)  Při použití obrázku 5-1 pro AtoN je nutno dbát na toto:

—	V případě stacionární AtoN, virtuální AtoN nebo pobřežních konstrukcí musí orientace určená rozměrem A ukazovat ke skutečnému severu.

—	U plovoucí plavební pomoci větší než 2 m * 2 m se rozměry AtoN vždy uvádějí aproximované kružnicí, tj. rozměry vždy musí být uvedené takto: A = B = C = D ≠ 0. (Je to proto, že orientace plovoucí AtoN se nepřenáší. Referenčním bodem pro hlášenou polohu je střed kružnice.)

—	A = B = C = D = 1 označuje předměty (stacionární nebo plovoucí), jejichž rozměry jsou menší nebo rovné 2 m * 2 m. (Referenčním bodem pro hlášenou polohu je střed kružnice.)

—

Plovoucí pobřežní konstrukce, které nejsou stacionární, jako jsou vrtné věže, se považují za typ označený kódem 31 z tabulky 5.2. U těchto konstrukcí se parametr „Rozměr/referenční bod pro polohu“ určí, jak je uvedeno výše v pozn. 1. U stacionárních pobřežních konstrukcí, typu označeného kódem 3 z tabulky 5.2, se parametr Rozměr/referenční bod pro polohu určí, jak je uvedeno výše v pozn. 1. Proto se u všech pobřežních AtoN a konstrukcí rozměr určuje stejným způsobem a skutečné rozměry jsou uvedeny ve zprávě 21.

(23)  V případě hlášení o AtoN vnitrozemského AIS se toto pole použije k označení typu vnitrozemské AtoN pomocí strany 001.

(24)  Při přenosu informací o virtuální AtoN, tj. kdy se příznak cíle virtuální/pseudo-AtoN nastaví na 1, se rozměry nastaví na A = B = C = D = 0 (výchozí hodnota). Totéž se provede také při přenosu informací o „referenčním bodu“.
