NAŘÍZENÍ KOMISE (EU) 2019/318

ze dne 19. února 2019,

kterým se mění nařízení Evropského parlamentu a Rady (EU) 2017/2400 a směrnice Evropského parlamentu a Rady 2007/46/ES, pokud jde o stanovení emisí CO2 a spotřeby paliva u těžkých nákladních vozidel

(Text s významem pro EHP)

EVROPSKÁ KOMISE,

s ohledem na Smlouvu o fungování Evropské unie,

s ohledem na nařízení Evropského parlamentu a Rady (ES) č. 595/2009 ze dne 18. června 2009 o schvalování typu motorových vozidel a motorů z hlediska emisí z těžkých nákladních vozidel (Euro VI) a o přístupu k informacím o opravách a údržbě vozidel, o změně nařízení (ES) č. 715/2007 a směrnice 2007/46/ES a o zrušení směrnic 80/1269/EHS, 2005/55/ES a 2005/78/ES (1), a zejména na čl. 4 odst. 3 a čl. 5 odst. 4 písm. e) uvedeného nařízení,

s ohledem na směrnici Evropského parlamentu a Rady 2007/46/ES ze dne 5. září 2007, kterou se stanoví rámec pro schvalování motorových vozidel a jejich přípojných vozidel, jakož i systémů, konstrukčních částí a samostatných technických celků určených pro tato vozidla (rámcová směrnice) (2), a zejména na čl. 39 odst. 7 uvedené směrnice,

vzhledem k těmto důvodům:

(1)

Nařízení Komise (EU) 2017/2400 (3) zavádí společnou metodu pro objektivní porovnání výkonnosti těžkých nákladních vozidel uváděných na trh Unie, pokud jde o jejich emise CO2 a spotřebu paliva. Obsahuje ustanovení pro certifikaci konstrukčních částí s dopadem na emise CO2 a spotřebu paliva u těžkých nákladních vozidel, zavádí simulační nástroj pro účely stanovení a uvádění emisí CO2 a spotřeby paliva těchto vozidel a stanoví mimo jiné požadavky na orgány členských států a výrobce k ověření shody certifikace konstrukčních částí a shodnosti, pokud jde o používání simulačního nástroje.

(2)

Zkušenosti získané po vstupu nařízení (EU) 2017/2400 v platnost vedly k určení několika aspektů společné metody stanovení emisí CO2 a spotřeby paliva u těžkých nákladních vozidel, používání simulačního nástroje, certifikace konstrukčních částí, samostatných technických celků a systémů a postupu pro kontrolu shodnosti, pokud jde o používání simulačního nástroje, a certifikace konstrukčních částí, samostatných technických celků a systémů, které vyžadují vyjasnění. Tato vyjasnění mají rovněž dopad na informace poskytované výrobci v souladu se směrnicí 2007/46/ES.

(3)

Komise posoudila technické a ekonomické důsledky nezbytných vyjasnění.

(4)

Zdokonalení společné metody objektivního porovnávání výkonnosti těžkých nákladních vozidel s ohledem na emise CO2 a spotřebu paliva by mělo zvýšit konkurenceschopnost výrobního odvětví Unie a transparentnost trhu, pokud jde o spotřebu paliva u těžkých nákladních vozidel.

(5)

Dostupným alternativním palivem pro pohon těžkých vozidel je zkapalněný zemní plyn (LNG). Zavedení připravovaných inovativních technologií založených na LNG přispěje k dalšímu snížení emisí CO2 v porovnání se vznětovými motory. Aby bylo zajištěno, že se na LNG bude vztahovat postup zkoušky motoru, je vhodné zahrnout LNG jako další referenční palivo v rámci certifikace motorů pro určení emisí CO2 a spotřeby paliva u těžkých nákladních vozidel.

(6)

Je vhodné vzít v úvahu specifika účelových vozidel, tj. těch, která jsou používána k jiným účelům než k dodávání zboží. Tato vozidla by proto měla být vydělena do zvláštních podskupin v rámci stávajících skupin vozidel, aby se odlišila od vozidel, která se používají pouze pro dodávání zboží, a jejich emise CO2 by měly být stanoveny v souladu s příslušnými profily určení.

(7)

Je rovněž vhodné jasně vymezit vozidla, která díky svým pokročilým hnacím ústrojím, včetně elektrických, hybridních elektrických a dvoupalivových hnacích ústrojí, nemohou v současné době podléhat požadavku na stanovení emisí CO2 nebo spotřeby paliva pomocí dostupného simulačního nástroje. Aby bylo zajištěno správné chápání míry pronikání těchto vozidel na trh, měl by být stanoven zvláštní postup, který by umožnil jasné vymezení těchto vozidel a jejich příslušných hnacích ústrojí.

(8)

Ke snížení CO2 je nezbytné, aby byly emise CO2 z nově vyrobených těžkých nákladních vozidel v souladu s hodnotami stanovenými podle nařízení (EU) 2017/2400. Shoda, pokud jde o používání simulačního nástroje a certifikaci konstrukčních částí, samostatných technických celků a systémů s dopadem na emise CO2 a spotřebu paliva, by proto měla být ověřována ověřovací zkouškou v provozu, a to nad rámec postupů již stanovených v nařízení (EU) 2017/2400. Ověřovací zkoušku by měli provádět výrobci a měla by být ověřena schvalovacími orgány.

(9)

Schvalovací orgány by měly mít možnost uložit nápravná opatření v případě jakýchkoli systematických nesrovnalostí týkajících se certifikace vlastností konstrukčních částí, samostatných technických celků nebo systémů souvisejících s emisemi CO2 a spotřebou paliva a používání simulačního nástroje, včetně případů, kdy jsou takové nesrovnalosti zjištěny v průběhu šetření po nevyhovění vozidla při ověřovací zkoušce. Pokud schvalovací orgány nezjistí žádné nesrovnalosti týkající se certifikace vlastností konstrukčních částí, samostatných technických celků nebo systémů souvisejících s emisemi CO2 a spotřebou paliva nebo používání simulačního nástroje, přestože vozidlo při zkoušce nevyhoví, měla by mít Komise možnost posoudit potenciální selhání simulačního nástroje.

(10)

Během ověřovací zkoušky by měly být točivý moment kola, otáčky motoru, zařazený rychlostní stupeň a spotřeba paliva u těžkého nákladního vozidla měřeny na silnici, co nejblíže profilu určení simulačního nástroje, a spotřeba paliva by měla být porovnána se spotřebou vypočtenou pomocí simulačního nástroje. Pro úspěšné absolvování ověřovací zkoušky by měla vypočtená spotřeba paliva odpovídat naměřené spotřebě paliva v rámci určité tolerance.

(11)

Systematické ověřování výsledků numerické simulace pomocí fyzické zkoušky je novým konceptem v evropských právních předpisech o schvalování typu. Postup příslušné ověřovací zkoušky proto bude hodnocen za účelem jeho dalších vylepšení. Komise a schvalovací orgány by proto měly být oprávněny sbírat výsledky ověřovacích zkoušek od výrobců a vyhodnocovat je.

(12)

Aby měli schvalovací orgány a výrobci dostatek času přizpůsobit se novým ustanovením, měla by být povinnost ověřovat emise CO2 a spotřebu paliva u nových vozidel s použitím ověřovací zkoušky na silnici použitelná ode dne 1. července 2020.

(13)

Údaje o emisích CO2 u vozidel skupin 4, 5, 9 a 10, které byly určeny v souladu s nařízením (EU) 2017/2400, mají být sledovány podle nařízení Evropského parlamentu a Rady (EU) 2018/956 (4) počínaje rokem 2019. Cílem změn nařízení (EU) 2017/2400 uvedených v tomto nařízení je zajistit, aby pro všechna vozidla, na něž se vztahuje nařízení (EU) 2018/956, bylo pro rok 2019 možné shromáždit spolehlivé údaje o emisích CO2. Je proto důležité zajistit, aby změny uvedené v tomto nařízení vstoupily v platnost bezodkladně.

(14)

Opatření stanovená tímto nařízením jsou v souladu se stanoviskem Technického výboru – motorová vozidla,

PŘIJALA TOTO NAŘÍZENÍ:

Článek 1

Změny nařízení (EU) 2017/2400

Nařízení (EU) 2017/2400 se mění takto:

1)

v článku 2 se odstavec 2 nahrazuje tímto:

„2.   V případě vícestupňových schvalování typu vozidel nebo jednotlivých schvalování vozidel uvedených v odstavci 1 se toto nařízení použije pouze na základní vozidla vybavená alespoň podvozkem, motorem, převodovkou, nápravami a pneumatikami.“;

2)

článek 3 se mění takto:

a)

vkládá se nový bod 4a, který zní:

„4a)

„výrobcem vozidla“ se rozumí subjekt nebo osoba odpovědná za vydání souboru záznamů výrobce a souboru informací pro zákazníky podle článku 9;“;

b)

bod 7 se nahrazuje tímto:

„7)

„měničem točivého momentu“ se rozumí hydrodynamická spouštěcí část, buď ve formě samostatné součásti hnacího ústrojí, nebo převodovky s několikanásobným nebo paralelním tokem výkonu, která přizpůsobuje otáčky mezi motorem a kolem a znásobuje točivý moment;“;

c)

doplňují se nové body 15 až 21, které znějí:

„15)

„těžkým nákladním vozidlem s nulovými emisemi“ se rozumí těžké nákladní vozidlo bez spalovacího motoru nebo se spalovacím motorem, který vypouští méně než 1 g CO2/kWh;

16)

„účelovým vozidlem“ se rozumí těžké nákladní vozidlo neurčené pro dodávky zboží, u nějž je k doplnění kódu pro karoserii, uvedeného v dodatku 2 k příloze II směrnice 2007/46/ES, použit jeden z následujících číselných znaků: 09, 10, 15, 16, 18, 19, 20, 23, 24, 25, 26, 27, 28, 31; nebo tahač s maximální rychlostí nepřevyšující 79 km/h;

17)

„nákladním vozidlem bez přípojného vozidla“ se rozumí nákladní vozidlo, které není určeno nebo vyrobeno k tažení návěsů;

18)

„tahačem“ se rozumí hnací vozidlo, které je určeno nebo vyrobeno výlučně nebo zejména k tažení návěsů;

19)

„kabinou s lůžky“ se rozumí typ kabiny, která má prostor za sedadlem řidiče určený na spaní;

20)

„těžkým nákladním vozidlem s hybridním elektrickým pohonem“ se rozumí vozidlo definované v čl. 3 bodě 15 směrnice 2007/46/ES;

21)

„dvoupalivovým (dual-fuel) vozidlem“ se rozumí vozidlo definované v čl. 2 bodě 48 nařízení (EU) č. 582/2011.“;

d)

doplňuje se nový odstavec 2, který zní:

„Pokud jde o těžká nákladní vozidla s hybridním elektrickým pohonem, použijí se čl. 5 odst. 3, čl. 9 odst. 1 a čl. 12 odst. 1 pouze na ta těžká nákladní vozidla s hybridním elektrickým pohonem, u nichž druhý maximální netto výkon všech měničů energie představuje méně než 10 % maximálního netto výkonu všech měničů energie. Měniče energie používané pouze k nastartování vozidla se v tomto případě neberou do úvahy.“;

3)

článek 5 se mění takto:

a)

odstavec 3 se nahrazuje tímto:

„3.   Simulační nástroj se použije pro stanovení emisí CO2 a spotřeby paliva u nových vozidel nebo pro určení, zda jde o těžká nákladní vozidla s nulovými emisemi, těžká nákladní vozidla s hybridním elektrickým pohonem nebo dvoupalivová (dual-fuel) vozidla. Simulační nástroj musí být navržen pro používání na základě vstupních informací podle přílohy III a vstupních údajů podle čl. 12 odst. 1.“;

b)

odstavec 5 se nahrazuje tímto:

„5.   Hašovací nástroje se použijí pro vytvoření jednoznačné vazby mezi certifikovanými vlastnostmi konstrukční části, samostatného technického celku nebo systému souvisejícími s emisemi CO2 a spotřebou paliva a jejich dokladem o certifikaci a pro vytvoření jednoznačné vazby mezi vozidlem a souborem záznamů výrobce a souborem informací pro zákazníky podle přílohy IV.“;

4)

článek 9 se mění takto:

a)

v odstavci 1 se první pododstavec nahrazuje tímto:

„1.   Výrobce vozidla stanoví emise CO2 a spotřebu paliva u každého nového vozidla, s výjimkou těžkých nákladních vozidel s nulovými emisemi, těžkých nákladních vozidel s hybridním elektrickým pohonem a dvoupalivových (dual-fuel) vozidel, které má být prodáno, registrováno nebo uvedeno do provozu v Unii, přičemž k tomu využije nejnovější dostupnou verzi simulačního nástroje uvedeného v čl. 5 odst. 3. Pokud jde o těžká nákladní vozidla s nulovými emisemi, těžká nákladní vozidla s hybridním elektrickým pohonem a dvoupalivová (dual-fuel) vozidla, která mají být prodána, registrována nebo uvedena do provozu v Unii, stanoví výrobce vozidla pouze informace specifikované pro tato vozidla ve vzorech uvedených v části I a části II přílohy IV, a to s využitím nejnovější dostupné verze simulačního nástroje uvedeného v čl. 5 odst. 3.“;

b)

odstavec 3 se nahrazuje tímto:

„3.   Výrobce vozidla vytvoří pro soubor záznamů výrobce a soubor informací pro zákazníky kryptografické klíče, a to pomocí hašovacího nástroje uvedeného v čl. 5 odst. 5.“;

c)

odstavec 5 se nahrazuje tímto:

„5.   Ke každému vozidlu, které má být registrováno, prodáno nebo uvedeno do provozu, musí být přiloženo prohlášení o shodě nebo, v případě vozidel schválených v souladu s článkem 24 směrnice 2007/46/ES, certifikát o jednotlivém schválení, včetně otisku kryptografického klíče souboru záznamů výrobce a souboru informací pro zákazníky uvedeného v odstavci 3.“;

5)

v článku 12 se doplňují nové odstavce 6 a 7, které znějí:

„6.   V případě těžkých nákladních vozidel s nulovými emisemi, těžkých nákladních vozidel s hybridním elektrickým pohonem a dvoupalivových (dual-fuel) vozidel musí vstupní údaje simulačního nástroje zahrnovat informace uvedené v tabulce 5 přílohy III.

7.   Pokud má být vozidlo registrováno, prodáno nebo uvedeno do provozu s pneumatikami pro jízdu na sněhu a standardními pneumatikami, může si výrobce vozidla vybrat, které z pneumatik použije pro stanovení emisí CO2.“;

6)

v článku 13 se odstavec 8 nahrazuje tímto:

„8.   Standardní hodnotou pro pneumatiky je hodnota pro pneumatiky pro jízdu na sněhu třídy C3, uvedená v tabulce 2 v části B přílohy II nařízení Evropského parlamentu a Rady (ES) č. 661/2009 (*1).

(*1)  Nařízení Evropského parlamentu a Rady (ES) č. 661/2009 ze dne 13. července 2009 o požadavcích pro schvalování typu motorových vozidel, jejich přípojných vozidel a systémů, konstrukčních částí a samostatných technických celků určených pro tato vozidla z hlediska obecné bezpečnosti (Úř. věst. L 200, 31.7.2009, s. 1).“;"

7)

článek 20 se mění takto:

a)

nadpis se nahrazuje tímto:

„Povinnosti výrobce vozidla, schvalovacího orgánu a Komise, pokud jde o shodnost používání simulačního nástroje“

b)

v odstavci 1 se doplňuje nový pododstavec, který zní:

„Výrobce vozidla každoročně provede ověřovací zkoušku stanovenou v příloze Xa na minimálním počtu vozidel v souladu s bodem 3 uvedené přílohy. Výrobce vozidla poskytne schvalovacímu orgánu do 31. prosince každého roku a v souladu s bodem 8 přílohy Xa zkušební protokol pro každé zkoušené vozidlo, uchovává zkušební protokoly po dobu nejméně deseti let a na požádání je zpřístupní Komisi a schvalovacím orgánům ostatních členských států.“;

c)

v odstavci 2 se doplňují nové pododstavce, které znějí:

„Pokud vozidlo nevyhoví při ověřovací zkoušce podle přílohy Xa, zahájí schvalovací orgán šetření s cílem zjistit, proč vozidlo nevyhovělo, v souladu s přílohou Xa. Jakmile schvalovací orgán určí, proč vozidlo nevyhovělo, informuje o tom schvalovací orgány ostatních členských států.

Pokud je příčina tohoto nevyhovění spojena s používáním simulačního nástroje, použije se článek 21. Pokud je příčina tohoto nevyhovění spojena s certifikovanými vlastnostmi konstrukčních částí, samostatných technických celků a systémů souvisejících s emisemi CO2 a spotřebou paliva, použije se článek 23.

Pokud nebyly v certifikaci konstrukčních částí, samostatných technických celků nebo systémů ani v používání simulačního nástroje zjištěny žádné nesrovnalosti, oznámí schvalovací orgán nevyhovění vozidla Komisi. Komise prošetří, zda nevyhovění vozidla způsobil simulační nástroj nebo ověřovací zkouška podle přílohy Xa a zda je zapotřebí simulační nástroj nebo ověřovací zkoušku zdokonalit.“;

8)

v čl. 23 odst. 1 se první pododstavec nahrazuje tímto:

„1.   Pokud schvalovací orgán podle článků 20 a 22 zjistí, že opatření přijatá výrobcem k zajištění toho, aby se vlastnosti související s emisemi CO2 a spotřebou paliva, pokud jde o konstrukční části, samostatné technické celky a systémy uvedené v čl. 12 odst. 1, které byly předmětem certifikace v souladu s článkem 17, od certifikovaných hodnot neodchylovaly, nejsou přiměřená, požádá výrobce, aby nejpozději do 30 kalendářních dnů po obdržení žádosti od schvalovacího orgánu předložil plán nápravných opatření.“;

9)

článek 24 se mění takto:

a)

v odstavci 1 se písmeno a) nahrazuje tímto:

„a)

 vozidel ve skupinách 4, 5, 9 a 10 včetně podskupiny „v“ v každé skupině vozidel, jak je uvedeno v tabulce 1 přílohy I, od 1. července 2019;“;

b)

odstavec 2 se mění takto:

1)

druhá věta se nahrazuje tímto:

„V případě vozidel podskupiny „v“ jakékoli z těchto skupin vozidel se povinnost uvedená v článku 9 použije ode dne vstupu tohoto nařízení v platnost.“;

2)

doplňuje se nový pododstavec, který zní:

„Pro účely prvního pododstavce se datem výroby rozumí:

a)

datum podpisu prohlášení o shodě;

b)

pokud nebylo vydáno prohlášení o shodě, datum, kdy bylo identifikační číslo vozidla poprvé připojeno na příslušné části vozidla.“;

c)

doplňuje se nový odstavec 3, který zní:

„3.   Ustanovení čl. 20 odst. 1 druhého pododstavce a čl. 20 odst. 2 druhého, třetího a čtvrtého pododstavce se použijí ode dne 1. července 2020. Nápravná opatření podle čl. 21 odst. 5 a čl. 23 odst. 6 se použijí podle šetření týkajícího se nevyhovění vozidla při ověřovací zkoušce podle přílohy Xa od 1. července 2023.“;

10)

příloha I se mění v souladu s přílohou I tohoto nařízení;

11)

příloha III se mění v souladu s přílohou II tohoto nařízení;

12)

příloha IV se mění v souladu s přílohou III tohoto nařízení;

13)

Příloha V se mění v souladu s přílohou IV tohoto nařízení;

14)

příloha VI se mění v souladu s přílohou V tohoto nařízení;

15)

příloha VII se mění v souladu s přílohou VI tohoto nařízení;

16)

příloha VIII se mění v souladu s přílohou VII tohoto nařízení;

17)

příloha IX se mění v souladu s přílohou VIII tohoto nařízení;

18)

příloha X se mění v souladu s přílohou IX tohoto nařízení;

19)

doplňuje se nová příloha Xa obsažená v příloze X tohoto nařízení.

Článek 2

Změny směrnice 2007/46/ES

Přílohy I, IV a IX směrnice 2007/46/ES se mění v souladu s přílohou XI tohoto nařízení.

Článek 3

Vstup v platnost a použitelnost

Toto nařízení vstupuje v platnost třetím dnem po vyhlášení v Úředním věstníku Evropské unie.

Článek 2 se použije od 1. září 2019.

Toto nařízení je závazné v celém rozsahu a přímo použitelné ve všech členských státech.

V Bruselu dne 19. února 2019.

Za Komisi

předseda

Jean-Claude JUNCKER

(1)  Úř. věst. L 188, 18.7.2009, s. 1.

(2)  Úř. věst. L 263, 9.10.2007, s. 1.

(3)  Nařízení Komise (EU) 2017/2400 ze dne 12. prosince 2017, kterým se provádí nařízení Evropského parlamentu a Rady (ES) č. 595/2009, pokud jde o stanovení emisí CO2 a spotřeby paliva u těžkých nákladních vozidel, a o změně směrnice Evropského parlamentu a Rady 2007/46/ES a nařízení Komise (EU) č. 582/2011 (Úř. věst. L 349, 29.12.2017, s. 1).

(4)  Nařízení Evropského parlamentu a Rady (EU) 2018/956 o sledování a vykazování emisí CO2 a spotřeby paliva u nových těžkých vozidel (Úř. věst. L 173, 9.7.2018, s. 1).

PŘÍLOHA I

V příloze I nařízení (EU) 2017/2400 se tabulka 1 nahrazuje tímto:

„Tabulka 1

Skupiny vozidel pro vozidla kategorie N

Popis prvků týkajících se klasifikace do skupin vozidel

Skupina vozidel

Přidělený profil určení a uspořádání vozidla

Uspořádání náprav

Uspořádání podvozku

Maximální technicky přípustná hmotnost naloženého vozidla (v tunách)

Dálková doprava

Dálková doprava (EMS)

Regionální doprava

Regionální doprava (EMS)

Městská doprava

Obecní služby

Stavebnictví

4 × 2

Nákladní vozidlo bez přípojného vozidla

> 3,5–7,5

(0)



Nákladní vozidlo bez přípojného vozidla (nebo tahač) (**)

> 7,5–10

1





R



R





Nákladní vozidlo bez přípojného vozidla (nebo tahač) (**)

> 10–12

2

R+T1



R



R





Nákladní vozidlo bez přípojného vozidla (nebo tahač) (**)

> 12–16

3





R



R





Nákladní vozidlo bez přípojného vozidla

> 16

4

R+T2



R



R

R



Tahač

> 16

5

T+ST

T+ST+T2

T+ST

T+ST+T2

T+ST





Nákladní vozidlo bez přípojného vozidla

> 16

4v (***)











R

R

Tahač

> 16

5v (***)













T+ST

4 × 4

Nákladní vozidlo bez přípojného vozidla

> 7,5–16

(6)



Nákladní vozidlo bez přípojného vozidla

> 16

(7)



Tahač

> 16

(8)



6 × 2

Nákladní vozidlo bez přípojného vozidla

všechny hmotnosti

9

R+T2

R+D+ST

R

R+D+ST



R



Tahač

všechny hmotnosti

10

T+ST

T+ST+T2

T+ST

T+ST+T2







Nákladní vozidlo bez přípojného vozidla

všechny hmotnosti

9v (***)











R

R

Tahač

všechny hmotnosti

10v (***)













T+ST

6 × 4

Nákladní vozidlo bez přípojného vozidla

všechny hmotnosti

11

R+T2

R+D+ST

R

R+D+ST



R

R

Tahač

všechny hmotnosti

12

T+ST

T+ST+T2

T+ST

T+ST+T2





T+ST

6 × 6

Nákladní vozidlo bez přípojného vozidla

všechny hmotnosti

(13)



Tahač

všechny hmotnosti

(14)



8 × 2

Nákladní vozidlo bez přípojného vozidla

všechny hmotnosti

(15)



8 × 4

Nákladní vozidlo bez přípojného vozidla

všechny hmotnosti

16













R

8 × 6 8 × 8

Nákladní vozidlo bez přípojného vozidla

všechny hmotnosti

(17)



(*)

EMS – evropský modulární systém

T

=

tahač

R

=

nákladní vozidlo bez přípojného vozidla a standardní karoserie

T1, T2

=

standardní přípojná vozidla

ST

=

standardní návěs

D

=

standardní přívěs“.

(**)  U těchto tříd vozidel se tahače považují za nákladní vozidla bez přípojného vozidla, ale se specifickou pohotovostní hmotností tahače

(***)  Podskupina „v“ skupin vozidel 4, 5, 9 a 10: tyto profily určení se použijí výhradně u účelových vozidel

PŘÍLOHA II

Příloha III nařízení (EU) 2017/2400 se mění takto:

1)

v bodě 2 se podbod 1 nahrazuje tímto:

„1)   „Parameter ID“: jedinečný identifikátor použitý v simulačním nástroji pro konkrétní vstupní parametr nebo soubor vstupních údajů“;

2)

bod 3 se mění takto:

a)

tabulka 1 se nahrazuje tímto:

„Tabulka 1

Vstupní parametry „Vehicle/General“

Název parametru

Parameter ID

Typ

Jednotka

Popis/Reference

Manufacturer

P235

token

[-]



ManufacturerAddress

P252

token

[-]



Model

P236

token

[-]



VIN

P238

token

[-]



Date

P239

dateTime

[-]

Datum a čas vytvoření kryptografického klíče konstrukční části

LegislativeClass

P251

string

[-]

Přípustné hodnoty: „N2“, „N3“

VehicleCategory

P036

string

[-]

Přípustné hodnoty: „Rigid Lorry“, „Tractor“

AxleConfiguration

P037

string

[-]

Přípustné hodnoty: „4 × 2“, „6 × 2“, „6 × 4“, „8 × 4“

CurbMassChassis

P038

int

[kg]



GrossVehicleMass

P041

int

[kg]



IdlingSpeed

P198

int

[1/min]



RetarderType

P052

string

[-]

Přípustné hodnoty: „None“, „Losses included in Gearbox“, „Engine Retarder“, „Transmission Input Retarder“, „Transmission Output Retarder“

RetarderRatio

P053

double, 3

[-]



AngledriveType

P180

string

[-]

Přípustné hodnoty: „None“, „Losses included in Gearbox“, „Separate Angledrive“

PTOShaftsGearWheels (1)

P247

string

[-]

Přípustné hodnoty: „none“, „only the drive shaft of the PTO“, „drive shaft and/or up to 2 gear wheels“, „drive shaft and/or more than 2 gear wheels“, „only one engaged gearwheel above oil level“

PTOOtherElements (1)

P248

string

[-]

Přípustné hodnoty: „none“, „shift claw, synchronizer, sliding gearwheel“, „multi-disc clutch“, „multi-disc clutch, oil pump“

CertificationNumberEngine

P261

token

[-]



CertificationNumberGearbox

P262

token

[-]



CertificationNumberTorqueconverter

P263

token

[-]



CertificationNumberAxlegear

P264

token

[-]



CertificationNumberAngledrive

P265

token

[-]



CertificationNumberRetarder

P266

token

[-]



CertificationNumberTyre

P267

token

[-]



CertificationNumberAirdrag

P268

token

[-]



ZeroEmissionVehicle

P269

boolean

[-]



VocationalVehicle

P270

boolean

[-]



NgTankSystem

P275

string

[-]

Přípustné hodnoty: „Compressed“, „Liquefied“

Pouze u vozidel s motorem palivového typu „NG PI“ (P193)

Sleeper cab

P276

boolean

[-]



b)

v tabulce 3 se poslední řádek „HVAC/Technology“ nahrazuje tímto:

„HVAC/Technology

P185

string

[-]

Přípustné hodnoty: „None“, „Default““;

c)

doplňuje se tato nová tabulka 5:

„Tabulka 5

Vstupní parametry pro těžká nákladní vozidla s nulovými emisemi, těžká nákladní vozidla s hybridním elektrickým pohonem a dvoupalivová (dual-fuel) vozidla

Název parametru

Parameter ID

Typ

Jednotka

Popis/Reference

Manufacturer

P235

token

[-]



ManufacturerAddress

P252

token

[-]



Model

P236

token

[-]



VIN

P238

token

[-]



Date

P239

dateTime

[-]

Datum a čas vytvoření kryptografického klíče konstrukční části

LegislativeClass

P251

string

[-]

Přípustné hodnoty: „N2“, „N3“

VehicleCategory

P036

string

[-]

Přípustné hodnoty: „Rigid Lorry“, „Tractor“

CurbMassChassis

P038

int

[kg]



GrossVehicleMass

P041

int

[kg]



MaxNetPower1

P277

int

[W]

V případě těžkého nákladního vozidla s hybridním elektrickým pohonem = Y: maximální netto výkon všech měničů energie, které jsou spojeny s hnacím ústrojím vozidla nebo koly

MaxNetPower2

P278

int

[W]

V případě těžkého nákladního vozidla s hybridním elektrickým pohonem = Y: druhý maximální netto výkon všech měničů energie, které jsou spojeny s hnacím ústrojím vozidla nebo koly

ZE-HDV

P269

boolean

[-]



He-HDV

P279

boolean

[-]



DualFuelVehicle

P280

boolean

[-]“;



d)

doplňuje se tato nová tabulka 6:

„Tabulka 6

Vstupní parametry pro „pokročilé asistenční systémy pro řidiče“

Název parametru

Parameter ID

Typ

Jednotka

Popis/Reference

EngineStopStart

P271

boolean

[-]

V souladu s bodem 8.1.1

EcoRollWithoutEngineStop

P272

boolean

[-]

V souladu s bodem 8.1.2

EcoRollWithEngineStop

P273

boolean

[-]

V souladu s bodem 8.1.3

PredictiveCruiseControl

P274

string

[-]

V souladu s bodem 8.1.4, přípustné hodnoty: „1,2“, „1,2,3““;

3)

v bodě 4.3 druhém odstavci („U vozidel skupin 1, 2 a 3“) se zrušuje písmeno d);

4)

doplňují se nové body 8 až 8.3, které znějí:

„8.   Pokročilé asistenční systémy pro řidiče

8.1.

 Ve vstupu do simulačního nástroje musí být uvedeny následující typy pokročilých asistenčních systémů pro řidiče, které jsou primárně určeny ke snížení spotřeby paliva a emisí CO2:

8.1.1.

Systém stop-start během zastavení vozidla: systém, který automaticky vypíná a znovu zapíná spalovací motor během zastavení vozidla, aby zkrátil čas, kdy motor běží na volnoběh. Maximální doba od zastavení vozidla do automatického vypnutí motoru nesmí překročit tři sekundy.

8.1.2.

Systém eco-roll bez systému stop-start: systém, který automaticky odpojuje spalovací motor od hnacího ústrojí při konkrétních podmínkách jízdy z kopce s mírným sklonem. Během těchto fází pracuje spalovací motor ve volnoběžných otáčkách. Systém by měl být aktivní přinejmenším při všech rychlostech nastavených na tempomatu, které přesahují 60 km/h.

8.1.3.

Systém eco-roll se systémem stop-start: systém, který automaticky odpojuje spalovací motor od hnacího ústrojí při konkrétních podmínkách jízdy z kopce s mírným sklonem. Během těchto fází se spalovací motor po krátké době vypne a zůstane vypnut po většinu eco-roll fáze. Systém by měl být aktivní přinejmenším při všech rychlostech nastavených na tempomatu, které přesahují 60 km/h.

8.1.4.

Prediktivní tempomat (PCC): systémy, které optimalizují využití potenciální energie během jízdního cyklu na základě dostupných údajů o sklonu vozovky a údajů systému GPS. Systém PCC uvedený ve vstupu do simulačního nástroje musí mít k dispozici údaje o sklonu vozovky ve vzdálenosti více než 1 000 metrů a disponovat všemi následujícími funkcemi:

1)

Setrvačné projíždění přes vrchol

Při stoupání na vrchol kopce se rychlost vozidla před dosažením bodu, odkud začne vozidlo samo od sebe zrychlovat gravitační silou, sníží oproti rychlosti nastavené na tempomatu, čímž se omezí brzdění při následném sjezdu z kopce.

2)

Zrychlování bez využití výkonu motoru

Při sjezdu z kopce s velkým sklonem zrychluje vozidlo s nízkou rychlostí bez využití výkonu motoru, což omezuje brzdění při jízdě z kopce.

3)

Setrvačné projíždění nejnižším bodem klesání

Při sjezdu z kopce, když vozidlo brzdí při nadměrné rychlosti, zvýší PCC nadměrnou rychlost na krátkou dobu tak, aby vozidlo projelo nejnižším bodem klesání vyšší rychlostí. Nadměrná rychlost je vyšší rychlost vozidla než ta, která je nastavena na tempomatu.

Systém PCC může být uveden jako vstup do simulačního nástroje, pokud disponuje funkcemi vymezenými buď v bodech 1) a 2), nebo v bodech 1), 2) a 3).

8.2.

 Vstupními parametry do simulačního nástroje je jedenáct kombinací pokročilých asistenčních systémů pro řidiče uvedených v tabulce 7:

Tabulka 7

Kombinace pokročilých asistenčních systémů pro řidiče jako vstupní parametry do simulačního nástroje

Kombinace č.

Systém stop-start během zastavení vozidla

Systém eco-roll bez systému stop-start

Systém eco-roll se systémem stop-start

Prediktivní tempomat

1

ano

ne

ne

ne

2

ne

ano

ne

ne

3

ne

ne

ano

ne

4

ne

ne

ne

ano

5

ano

ano

ne

ne

6

ano

ne

ano

ne

7

ano

ne

ne

ano

8

ne

ano

ne

ano

9

ne

ne

ano

ano

10

ano

ano

ne

ano

11

ano

ne

ano

ano

8.3.

 Každý pokročilý asistenční systém pro řidiče uvedený ve vstupu do simulačního nástroje musí být po každém vypnutí a zapnutí pomocí klíče standardně nastaven do režimu úspory paliva.

8.4.

 Je-li pokročilý asistenční systém pro řidiče uveden ve vstupu do simulačního nástroje, musí být možné ověřit přítomnost takového systému na základě reálného provozu a definic systému uvedených v bodě 8.1. Je-li uvedena určitá kombinace systémů, je třeba rovněž předvést souběh funkcí (např. prediktivního tempomatu a systému eco-roll bez systému stop-start). Při ověřovací zkoušce je třeba vzít v úvahu, že tyto systémy k tomu, aby byly „aktivní“, potřebují určité mezní podmínky (např. motor zahřátý na provozní teplotu pro systém stop-start, určitá rozpětí rychlosti vozidla pro systém PCC, určité poměry sklonu vozovky a hmotnosti vozidla pro systém eco-roll). Výrobce vozidla musí předložit funkční popis mezních podmínek, kdy jsou systémy „neaktivní“ nebo je jejich účinnost omezená. Schvalovací orgán si může od žadatele vyžádat technická odůvodnění těchto mezních podmínek ke schválení a posoudit jejich soulad.“.

(1)  V případě, že je na převodovce namontováno více PTO, uvede se pouze ta konstrukční součást, která vykazuje pro kombinaci kritérií „PTOShaftsGearWheels“ a „PTOShaftsOtherElements“ největší ztráty podle bodu 3.6 přílohy IX.“;

PŘÍLOHA III

Příloha IV nařízení (EU) 2017/2400 se mění takto:

1)

ČÁST I se mění takto:

a)

vkládají se nové body 1.1.9 až 1.1.13, které znějí:

„1.1.9.

Účelové vozidlo (ano/ne) …

1.1.10.

Těžké nákladní vozidlo s nulovými emisemi (ano/ne) …

1.1.11.

Těžké nákladní vozidlo s hybridním elektrickým pohonem (ano/ne) …

1.1.12.

Dvoupalivové (dual-fuel) vozidlo (ano/ne) …

1.1.13.

Kabina s lůžky (ano/ne) …“;

b)

body 1.2.7 a 1.2.8 se nahrazují tímto:

„1.2.7.

Typ paliva (motorová nafta CI/CNG PI/LNG PI…) …

1.2.8.

Klíč vstupních údajů a vstupních informací o motoru …“;

c)

bod 1.3.9 se nahrazuje tímto:

„1.3.9.

 Klíč vstupních údajů a vstupních informací o převodovce …“;

d)

bod 1.4.4 se nahrazuje tímto:

„1.4.4.

 Klíč vstupních údajů a vstupních informací o jiných součástech pro přenos točivého momentu …“;

e)

bod 1.5.4 se nahrazuje tímto:

„1.5.4.

 Klíč vstupních údajů a vstupních informací o měniči točivého momentu …“;

f)

bod 1.6.5 se nahrazuje tímto:

„1.6.5.

 Klíč vstupních údajů a vstupních informací o přídavných součástech hnacího ústrojí …“;

g)

bod 1.7.6 se nahrazuje tímto:

„1.7.6.

 Klíč vstupních údajů a vstupních informací o nápravě …“;

h)

bod 1.8.5 se nahrazuje tímto:

„1.8.5.

 Klíč vstupních údajů a vstupních informací o odporu vzduchu …“;

i)

vkládá se nový bod 1.9.3a, který zní:

„1.9.3a

 Klíč vstupních údajů a vstupních informací o pneumatikách na nápravě 1 …“;

j)

vkládá se nový bod 1.9.7a, který zní:

„1.9.7a

 Klíč vstupních údajů a vstupních informací o pneumatikách na nápravě 2 …“;

k)

vkládá se nový bod 1.9.11a, který zní:

„1.9.11a

 Klíč vstupních údajů a vstupních informací o pneumatikách na nápravě 3 …“;

l)

vkládá se nový bod 1.9.16, který zní:

„1.9.16.

 Klíč vstupních údajů a vstupních informací o pneumatikách na nápravě 4 …“;

m)

vkládají se nové body 1.12 až 1.12.4, které znějí:

„1.12.   Pokročilé asistenční systémy pro řidiče (ADAS)

1.12.1.

Systém stop-start během zastavení vozidla (ano/ne) …

1.12.2.

Systém eco-roll bez systému stop-start (ano/ne) …

1.12.3.

Systém eco-roll se systémem stop-start (ano/ne) …

1.12.4.

Prediktivní tempomat (ano/ne) …“;

n)

bod 2.1.1 se nahrazuje tímto:

„2.1.1.

 Profil určení (dálková/dálková (EMS)/regionální/regionální (EMS)/městská/obecní/stavebnictví) …“;

o)

bod 3.1.4 se nahrazuje tímto:

„3.1.4.

 Kryptografický klíč souboru záznamů výrobce …“;

2)

ČÁST II se mění takto:

a)

bod 1.1.7 se nahrazuje tímto:

„1.1.7.

 Model …“;

b)

vkládají se nové body 1.1.9 až 1.1.13, které znějí:

„1.1.9.

Účelové vozidlo (ano/ne) …

1.1.10.

Těžké nákladní vozidlo s nulovými emisemi (ano/ne) …

1.1.11.

Těžké nákladní vozidlo s hybridním elektrickým pohonem (ano/ne) …

1.1.12.

Dvoupalivové (dual-fuel) vozidlo (ano/ne) …

1.1.13.

Kabina s lůžky (ano/ne) …“;

c)

bod 1.2.3 se nahrazuje tímto:

„1.2.3.

 Typ paliva (motorová nafta CI/CNG PI/LNG PI…) …“;

d)

bod 1.2.9 se nahrazuje tímto:

„1.2.9.

 Průměrný součinitel valivého odporu (RRC) všech pneumatik na vozidle: …“;

e)

doplňují se nové body 1.2.10 až 1.2.14, které znějí:

„1.2.10.

Průměrná třída podle štítků označujících palivovou účinnost všech pneumatik motorového vozidla podle nařízení (ES) č. 1222/2009 …

1.2.11.

Systém stop-start během zastavení vozidla (ano/ne) …

1.2.12.

Systém eco-roll bez systému stop-start (ano/ne) …

1.2.13.

Systém eco-roll se systémem stop-start (ano/ne) …

1.2.14.

Prediktivní tempomat (ano/ne) …“;

f)

doplňují se nové body 2 až 3, které znějí:

„2.   Emise CO2 a spotřeba paliva vozidla (pro každou kombinaci zatížení/profil určení)

2.1.   Nízké zatížení [kg]:



Průměrná rychlost vozidla

Emise CO2

Spotřeba paliva

Dálková doprava

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Dálková doprava (EMS)

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Regionální doprava

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Regionální doprava (EMS)

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Městská doprava

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Obecní služby

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Stavebnictví

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

2.2.   Reprezentativní zatížení [kg]:



Průměrná rychlost vozidla

Emise CO2

Spotřeba paliva

Dálková doprava

… .km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Dálková doprava (EMS)

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Regionální doprava

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Regionální doprava (EMS)

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Městská doprava

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Obecní služby

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

Stavebnictví

… km/h

… g/km

… g/t-km

… g/m3-km

… l/100 km

… l/t-km

… l/m3-km

2.3.   Specifické emise CO2 [gCO2/tkm] …

2.4.   Průměrná hodnota zatížení [t] …

2.5.   Software a uživatelské informace

Verze simulačního nástroje

[X.X.X]

Datum a čas simulace

[-]

3.   Kryptografický klíč souboru záznamů výrobce …“;

3)

ČÁST III se zrušuje.

PŘÍLOHA IV

Příloha V nařízení (EU) 2017/2400 se mění takto:

1)

v bodě 3.1.5 se odstavec 4 nahrazuje tímto:

„4)

 Průtok chladicího média motoru (nebo případně tlakový rozdíl výměníku tepla na straně motoru) a teplota chladicího média motoru se nastaví na hodnotu reprezentativní pro použití ve vozidle při referenčních okolních podmínkách, pokud je motor provozován při jmenovitých otáčkách a plném zatížení s termostatem motoru v plně otevřené poloze. Toto nastavení definuje referenční teplotu chladicího média. U všech zkoušek prováděných za účelem certifikace jednoho konkrétního motoru v rámci jedné rodiny motorů CO2 se nastavení systému chlazení nesmí měnit ani na straně směrem k motoru, ani na straně směrem ke zkušebnímu stavu. Teplota chladicího média na straně směrem ke zkušebnímu stavu musí být udržována na základě odborného technického posouzení přiměřeně konstantní. Teplota chladicího média na straně výměníku tepla směrem ke zkušebnímu stavu nesmí překročit jmenovitou spínací teplotu termostatu nainstalovaného za výměníkem tepla ve směru toku média.“;

2)

bod 3.2 se mění takto:

a)

pátý odstavec nahrazuje tímto:

„Pokud se tyto dvě samostatné hodnoty výhřevnosti neliší o více než 440 joulů na gram paliva, zaznamená se jejich střední hodnota v MJ/kg se zaokrouhlením na dvě desetinná místa v souladu s normou ASTM E 29-06.“;

b)

doplňuje se tento odstavec:

„U plynných paliv se výjimečně povolují výměny palivových nádrží z různých výrobních šarží; v takovém případě se vypočítá výhřevnost každé použité šarže paliva a zaznamená se nejvyšší hodnota.“

c)

v tabulce 1 se poslední řádek „Zemní plyn/PI“ nahrazuje tímto:

„Zemní plyn/PI

G25 nebo GR

ISO 6976 nebo ASTM 3588“

3)

v bodě 4.3.5.2.1 se sedmý odstavec nahrazuje tímto:

„Šest přídavných stanovených cílových hodnot otáček motoru se stanoví v souladu s těmito ustanoveními:

1)

Je-li dn44 menší nebo rovno (dn35 + 5) a zároveň menší nebo rovno (dn53 + 5), stanoví se šest přídavných cílových hodnot otáček motoru rozdělením každého z obou rozsahů, jednoho od nidle do nA a druhého od nB do n95h, na čtyři úseky ve stejných rozestupech.

2)

Je-li (dn35 + 5) menší než (dn44) a je-li zároveň dn35 menší než (dn53), stanoví se šest přídavných cílových hodnot otáček motoru rozdělením rozsahu od nidle do nA na tři úseky ve stejných rozestupech a rozsahu od nB do n95h na pět úseků ve stejných rozestupech.

3)

Je-li (dn53 + 5) menší než (dn44) a je-li zároveň dn53 menší než (dn35), stanoví se šest přídavných cílových hodnot otáček motoru rozdělením rozsahu od nidle do nA na pět úseků ve stejných rozestupech a rozsahu od nB do n95h na tři úseky ve stejných rozestupech.“;

4)

v bodě 4.3.5.2.2 se druhý odstavec nahrazuje tímto:

„Všechny stanovené cílové hodnoty točivého momentu při určité stanovené cílové hodnotě otáček motoru, které překračují mezní hodnotu definovanou hodnotou točivého momentu při plném zatížení při této konkrétní stanovené cílové hodnotě otáček motoru minus 5 procent hodnoty Tmax_overall, se u této konkrétní stanovené cílové hodnoty otáček motoru nahradí jedinou stanovenou cílovou hodnotou točivého momentu při plném zatížení. Každé takové nahrazení stanovené hodnoty se během postupu zkoušky FCMC stanoveného v bodě 4.3.5.5 změří pouze jednou. Obrázek 2 znázorňuje příklad definice stanovených cílových hodnot točivého momentu.“;

5)

v bodě 5.1 se první odstavec nahrazuje tímto:

„Celková práce motoru v průběhu cyklu nebo stanovené doby se určí ze zaznamenaných hodnot výkonu motoru podle bodu 3.1.2 této přílohy a bodů 6.3.5 a 7.4.8 přílohy 4 předpisu EHK OSN č. 49 Rev. 06.“;

6)

v bodě 5.3.3.1 v tabulce 4 se poslední řádek „Zemní plyn/PI“ nahrazuje tímto:

„Zemní plyn/PI

G25 nebo GR

45,1“

7)

v bodě 6.1.8 se druhý odstavec pod nadpisem nahrazuje tímto:

„Hodnota se zaokrouhlí na 2 desetinná místa podle normy ASTM E 29-06.“;

8)

v dodatku 2 se ČÁST 1 mění takto:

a)

řádek „bod 3.2.2.2“ se nahrazuje tímto:

„3.2.2.2

Těžká nákladní vozidla: motorová nafta/benzin/zkapalněný ropný plyn (LPG)/zemní plyn (NG)/ethanol (ED95)/ethanol (E85) (1)“













b)

řádek „bod 3.2.17.8.1.0.2“ se zrušuje;

c)

v dodatku k informačnímu dokumentu se doplňuje bod 4.4, který zní:

„4.4.

 Typ referenčního paliva (typ referenčního paliva používaného pro zkoušky v souladu s bodem 3.2 přílohy V nařízení Komise (EU) 2017/2400)“;

9)

dodatek 3 se mění takto:

a)

doplňuje se nový bod 1.7.3, který zní:

„1.7.3.

 Hodnoty točivého momentu v rámci tolerančního pásma týkajícího se referenčních hodnot uvedených v bodech 1.7.1 a 1.7.2 se považují za stejné. Toleranční pásmo je definováno jako + 20Nm nebo + 2 procenta točivého momentu základního motoru CO2 v konkrétních otáčkách motoru podle toho, která z uvedených hodnot je vyšší.“;

b)

bod 1.8.1 se nahrazuje tímto:

„1.8.1.

 Volnoběžné otáčky, nidle, základního motoru CO2 deklarované výrobcem při žádosti o certifikaci v informačním dokumentu podle bodu 3.2.1.6 dodatku 2 k této příloze musí být stejné nebo nižší než u všech ostatních motorů v rámci stejné rodiny CO2.“;

10)

dodatek 4 se mění takto:

a)

bod 4 se mění takto:

i)

první odstavec se nahrazuje tímto:

„Minimální počet motorů, které mají být zkoušeny za každou rodinu motorů CO2, nCOP,min, se určí vydělením hodnoty nCOP,base hodnotou nCOP,fam, přičemž obě hodnoty se určí v souladu s bodem 2. Výsledek nCOP,min se zaokrouhlí na nejbližší celé číslo. Pokud je výsledná hodnota nCOP,min menší než 4, stanoví se jako 4, a pokud je vyšší než 19, stanoví se jako 19.“;

ii)

třetí věta pátého odstavce bodu 3 se nahrazuje tímto:

„Výhřevnost se u referenčního plynného paliva (G25/GR, LPG palivo B) vypočítá podle platných norem uvedených v tabulce 1 v této příloze z analýzy paliva předložené dodavatelem referenčního plynného paliva.“;

b)

bod 8 se nahrazuje tímto:

„8.   Mezní hodnota shodnosti jedné zkoušky

U vznětových motorů je mezní hodnotou pro posouzení shodnosti jednoho zkoušeného motoru cílová hodnota stanovená v souladu s bodem 6 zvýšená o 4 procenta.

U plynových motorů je mezní hodnotou pro posouzení shodnosti jednoho zkoušeného motoru cílová hodnota stanovená v souladu s bodem 6 zvýšená o 5 procent.“;

11)

v dodatku 5 se bod 1 mění takto:

a)

v prvním odstavci se bod iii) nahrazuje tímto:

„iii.

 Fáze stabilizace: Po dokončení zahřátí nebo volitelné fáze zahřátí (viz podbod v.) je motor v chodu s minimálním operátorským vstupem (jízda s uvolněným akceleračním pedálem a sepnutou spojkou) při otáčkách motoru npref po dobu 130 ± 2 sekundy s vypnutým ventilátorem (nfan_disengage < 0,75 * nengine * rfan). Prvních 60 ± 1 sekund tohoto časového úseku se považuje za dobu stabilizace, během které se otáčky motoru udržují na úrovni npref. s tolerancí ± 5 ot/min.“;

b)

v druhém odstavci ve vysvětlivkách se poslední řádek rfan nahrazuje tímto:

„rfan poměr rychlosti spojky ventilátoru na straně motoru a rychlosti klikového hřídele“;

12)

dodatek 6 se mění takto:

a)

bod 1.1 se nahrazuje tímto:

„1.1.

 Název nebo ochranná známka výrobce“

b)

body 1.5 a 1.5.1 se nahrazují tímto:

1.5.   V případě, že je certifikace podle tohoto nařízení je udělena ve stejnou dobu jako schválení typu motoru jako samostatného technického celku podle nařízení (EU) č. 582/2011, může být označení podle bodu 1.4 uvedeno za označením stanoveným v dodatku 8 k příloze I nařízení (EU) č. 582/2011, přičemž obě označení se od sebe oddělí lomítkem „/“.

1.5.1.   Příklad certifikační značky (kombinované označení)

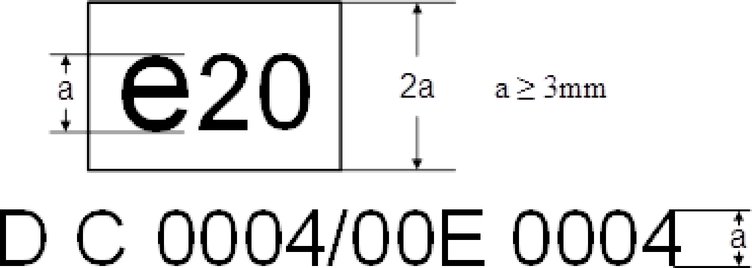

Image 1

Z výše uvedené certifikační značky umístěné na motoru vyplývá, že dotyčný typ byl certifikován v Polsku (e20) podle nařízení (EU) č. 582/2011. Písmeno „D“ označuje motorovou naftu, písmeno „C“ udává emisní normu a následující čtyři číslice (0004) přidělil motoru schvalovací orgán jako základní číslo schválení podle nařízení (EU) č. 582/2011. První dvě číslice za lomítkem udávají pořadové číslo přidělené poslední technické změně tohoto nařízení, za ním následuje písmeno „E“, které znamená motor („Engine“), a čtyři číslice přidělené schvalovacím orgánem pro účely certifikace v souladu s tímto nařízením („základní číslo schválení“ podle tohoto nařízení).“;

c)

bod 2.1 se nahrazuje tímto:

„2.1.

 Certifikační číslo pro motory se skládá z těchto částí:

eX*YYYY/YYYY*ZZZZ/ZZZZ*E*0000*00

Část 1

Část 2

Část 3

Přídavné písmeno k části 3

Část 4

Část 5

Označení země, která vydala certifikát

Nařízení o certifikaci HDV CO2 (2017/2400)

Poslední pozměňující nařízení (ZZZZ/ZZZZ)

E–motor („Engine“)

Základní certifikační číslo 0000

Rozšíření 00“;

13)

dodatek 7 se mění takto:

a)

v bodě „Definice“ se podbod 1) nahrazuje tímto:

„1)   ƒ‚Parameter ID‘: jedinečný identifikátor použitý v simulačním nástroji pro konkrétní vstupní parametr nebo soubor vstupních údajů“;

b)

Tabulka 1 se mění takto:

třetí řádek „TechnicalReportId“ pod nadpisem a poslední řádek „FuelType“ se nahrazují tímto:

„CertificationNumber

P202

token

[-]



FuelType

P193

string

[-]

Přípustné hodnoty: „Diesel CI“, „Ethanol CI“, „Petrol PI“, „Ethanol PI“, „LPG PI“, „NG PI“, „NG CI““;

14)

v dodatku 8 se bod 8.1 nahrazuje tímto:

„8.1.

 Je-li průměrná frekvence záznamu hodnot otáček motoru na původně zaznamenané křivce při plném zatížení nižší než šest, převedení se provede stanovením aritmetického průměru za intervaly ± 4 min.– 1 daného stanoveného bodu pro výstupní údaje na základě vstupních údajů křivky při plném zatížení v původně zaznamenaném rozlišení. Je-li průměrná frekvence záznamu hodnot otáček motoru na původně zaznamenané křivce při plném zatížení vyšší nebo rovna šesti, převedení se provede lineární interpolací na základě vstupních údajů křivky při plném zatížení v původně zaznamenaném rozlišení.“.

PŘÍLOHA V

Příloha VI nařízení (EU) 2017/2400 se mění takto:

1)

v bodě 3.1.2.1 se čtvrtý odstavec pod nadpisem nahrazuje tímto:

„Celková zkušební doba u jedné převodovky a rychlostního stupně nepřekročí 5násobek skutečné zkušební doby na jeden rychlostní stupeň (což umožňuje provést případné opakované zkoušení převodovky v důsledku chyby měření nebo selhání zařízení).“;

2)

v bodě 3.3.8.2 se druhá věta nahrazuje tímto:

„Naměřené a zprůměrované hodnoty točivého momentu na vstupním hřídeli musí být nižší než ± 5 Nm nebo ± 0,5 % stanovené hodnoty točivého momentu podle toho, která hodnota je větší, pro každý měřený provozní bod u celé série ztrát točivého momentu.“;

3)

v bodě 5.1.6.2.2.4 se odstavec 1 nahrazuje tímto:

„1)

 Ztráta točivého momentu nezávislá na zatížení se u celé převodovky včetně odlehčovací brzdy změří způsobem uvedeným v bodě 3.1 pro zkoušky převodovky při jednom z vyšších rychlostních stupňů převodovky

= Tl,in,withret “;

4)

v bodě 8.1.3 se třetí odstavec nahrazuje tímto:

„X se nahradí hodnotou 1,5 % u převodovek typu SMT/AMT/DCT a 3 % u převodovek typu APT nebo převodovek s více než 2 třecími řadícími spojkami.“;

5)

dodatek 2 se mění takto:

a)

na titulní straně informačního dokumentu o převodovce se slova „Typ převodovky:“ nahrazují slovy „Typ/(případně) rodina převodovky:“;

b)

v ČÁSTI 1 se zrušují body 0.0 až 0.9;

6)

dodatek 3 se mění takto:

a)

na titulní straně informačního dokumentu o hydrodynamickém měniči točivého momentu se slova „Typ měniče točivého momentu:“ nahrazují slovy „Typ/(případně) rodina měniče točivého momentu:“;

b)

v ČÁSTI 1 se zrušují body 0.0 až 0.9;

7)

dodatek 4 se mění takto:

a)

na titulní straně informačního dokumentu o jiných součástech pro přenos točivého momentu se slova „Typ jiných součástí pro přenos točivého momentu:“ nahrazují slovy „Typ/(případně) rodina jiných součástí pro přenos točivého momentu:“;

b)

v ČÁSTI 1 se zrušují body 0.0 až 0.9;

8)

dodatek 5 se mění takto:

a)

na titulní straně informačního dokumentu o přídavných součástech hnacího ústrojí se slova „Typ přídavných součástí hnacího ústrojí:“ nahrazují slovy „Typ/(případně) rodina přídavných součástí hnacího ústrojí:“;

b)

v ČÁSTI 1 se zrušují body 0.0 až 0.9;

9)

dodatek 7 se mění takto:

a)

Body 1.1 a 1.2 se nahrazují tímto:

„1.1.

Název nebo ochranná známka výrobce

1.2.

Značka a označení typu, jak jsou uvedeny v informacích v bodech 0.2 a 0.3 dodatků 2–5 k této příloze“;

b)

v bodě 1.4 v tabulce 1 se první řádek nahrazuje tímto:

„G

Převodovka“

c)

bod 1.5 se nahrazuje tímto:

„1.5.

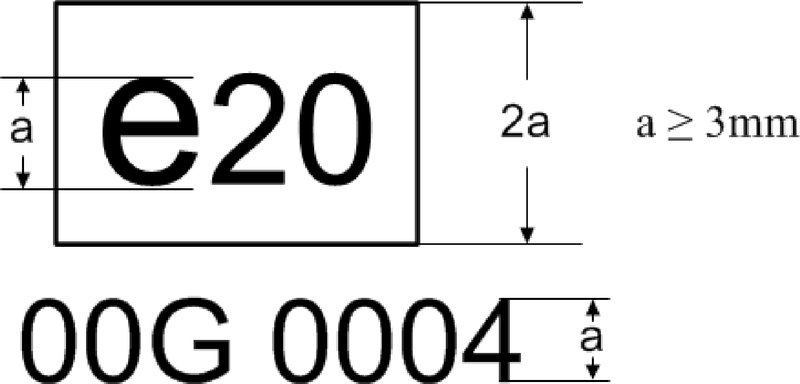

 Příklad certifikační značky

Image 2

Výše uvedená certifikační značka umístěná na převodovce, měniči točivého momentu (TC), jiné součásti pro přenos točivého momentu (OTTC) nebo přídavné součásti hnacího ústrojí (ADC) ukazuje, že dotyčnému typu byl certifikát udělen v Polsku (e20) podle tohoto nařízení. První dvě číslice (00) udávají pořadové číslo poslední technické změny tohoto nařízení. Následující číslice udává, že certifikát byl udělen pro převodovku (G). Poslední čtyři číslice (0004) přidělil převodovce schvalovací orgán jako základní číslo schválení.“;

d)

bod 2.1 se nahrazuje tímto:

„2.1.

 Certifikační číslo pro převodovky, měniče točivého momentu, jiné součásti pro přenos točivého momentu a přídavné součásti hnacího ústrojí se skládá z těchto částí:

eX*YYYY/YYYY*ZZZZ/ZZZZ*X*0000*00

Část 1

Část 2

Část 3

Přídavné písmeno k části 3

Část 4

Část 5

Země, která certifikát vydala

Nařízení o certifikaci HDV CO2 (2017/2400)

Poslední pozměňující nařízení (ZZZZ/ZZZZ)

Viz tabulka 1 tohoto dodatku

Základní certifikační číslo 0000

Rozšíření 00“;

10)

dodatek 12 se mění takto:

a)

tabulka 1 se nahrazuje tímto:

„Tabulka 1

Vstupní parametry „Transmission/General“

Název parametru

Parameter ID

Typ

Jednotka

Popis/Reference

Manufacturer

P205

token

[-]



Model

P206

token

[-]



CertificationNumber

P207

token

[-]



Date

P208

dateTime

[-]

Datum a čas vytvoření kryptografického klíče konstrukční části

AppVersion

P209

token

[-]



TransmissionType

P076

string

[-]

Přípustné hodnoty (1): „SMT“, „AMT“, „APT-S“, „APT-P“

MainCertificationMethod

P254

string

[-]

Přípustné hodnoty: „Option 1“, „Option 2“, „Option 3“, „Standard values“

b)

v tabulce 4 se třetí řádek „TechnicalReportId“ pod nadpisem nahrazuje tímto:

„CertificationNumber

P212

token

[-]“;



c)

v tabulce 6 se třetí řádek „TechnicalReportId“ pod nadpisem nahrazuje tímto:

„CertificationNumber

P222

token

[-]“;



d)

v tabulce 8 se třetí řádek „TechnicalReportId“ pod nadpisem nahrazuje tímto:

„CertificationNumber

P227

token

[-]“.



(1)  DCT se uvede jako převodovka typu AMT“;

PŘÍLOHA VI

Příloha VII nařízení (EU) 2017/2400 se mění takto:

1)

v bodě 4.3 se druhá věta pod nadpisem nahrazuje tímto:

„Výsledky ztráty točivého momentu se doplní podle bodu 4.4.8 a zformátují podle dodatku 6 k dalšímu zpracování simulačním nástrojem.“;

2)

v bodě 4.4.1 se v prvním odstavci pod nadpisem doplňuje věta, která zní:

„Postup měření točivého momentu se provede a zaznamená dvakrát.“;

3)

v bodě 4.4.2 se první odstavec pod nadpisem nahrazuje tímto:

„Doba trvání měření pro každý bod sítě je 5–20 sekund.“;

4)

v bodě 4.4.3 se první odstavec pod nadpisem nahrazuje tímto:

„Hodnoty pro každý bod sítě zaznamenané v průběhu 5–20sekundového intervalu podle bodu 4.4.2 se zprůměrují na aritmetický průměr.“;

5)

bod 4.4.5.1 se nahrazuje tímto:

„4.4.5.1.

 Zprůměrované hodnoty otáček na každý bod sítě (5–20s interval) se u výstupních otáček nesmí lišit od zadaných hodnot o více než ± 5 ot/min.“;

6)

bod 4.4.8.5 se nahrazuje tímto:

„4.4.8.5.

 U tandemové nápravy se kombinovaná mapa ztrát točivého momentu pro obě nápravy vypočítá z výsledků zkoušek jednotlivých náprav na vstupní straně. Sečtou se rovněž vstupní točivé momenty.

Tloss,rep,tdm = Tloss,rep, 1 + Tloss,rep, 2

Tin,tdm = Tin, 1 + Tin, 2“;

7)

bod 6.2.1 se nahrazuje tímto:

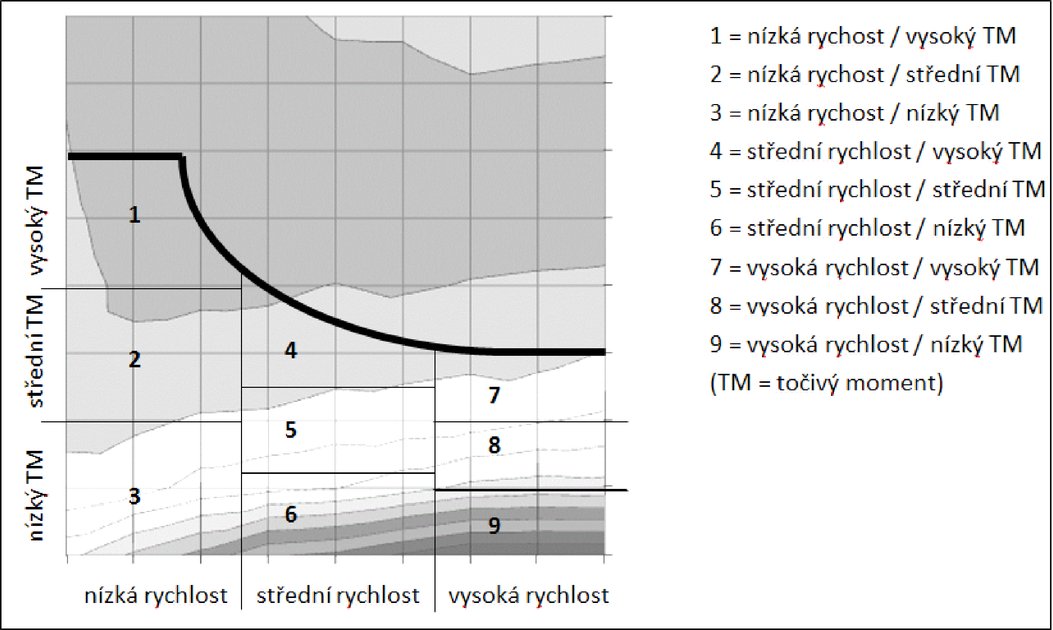

„Obrázek 2

Rozsah otáček a točivého momentu pro zkoušky shodnosti certifikovaných vlastností souvisejících s emisemi CO2 a spotřebou paliva

Image 3 “;

8)

v bodě 6.4.1 se písmena a) a b) nahrazují tímto:

„a)

Pokud je provedeno měření ztráty točivého momentu podle bodu 6.1 písm. a) nebo b), nesmí být průměrná účinnost zkoušené nápravy při postupu shodnosti certifikovaných vlastností souvisejících s emisemi CO2 a spotřebou paliva nižší o více než 1,5 % u náprav SR a o 2,0 % u všech ostatních řad náprav než odpovídající průměrná účinnost typově schválené nápravy.

b)

Pokud je provedeno měření brzdného točivého momentu podle bodu 6.1 písm. c), musí být brzdný točivý moment zkoušené nápravy při postupu shodnosti certifikovaných vlastností souvisejících s emisemi CO2 a spotřebou paliva nižší než odpovídající brzdný točivý moment typově schválené nápravy nebo v rámci přípustné odchylky uvedené v tabulce 2.“;

9)

dodatek 2 se mění takto:

a)

na titulní straně informačního dokumentu o nápravě se slova „Typ nápravy:“ nahrazují slovy „Typ/(případně) rodina nápravy:“;

b)

v ČÁSTI 1 se zrušují body 0.0 až 0.9;

10)

v dodatku 4 se bod 3.1 mění takto:

a)

písmeno g) se nahrazuje tímto:

„g)

 Průměr korunového kola (+ 1,5/– 8 % vzhledem k největšímu průměru nákresu)“;

b)

písmeno l) se nahrazuje tímto:

„l)

 Převodový poměr každého rychlostního stupně v nápravě v rozsahu 2, pokud se změní pouze jedna soustava ozubených kol“;

c)

písmeno p) se zrušuje;

11)

dodatek 5 se mění takto:

a)

bod 1.1 se nahrazuje tímto:

„1.1.

 Název nebo ochranná známka výrobce“;

b)

bod 2.1 se nahrazuje tímto:

„2.1.

 Certifikační číslo nápravy obsahuje tyto údaje:

eX*YYYY/YYYY*ZZZZ/ZZZZ*L*0000*00

Část 1

Část 2

Část 3

Přídavné písmeno k části 3

Část 4

Část 5

Země, která certifikát vydala

Nařízení o certifikaci HDV CO2 (2017/2400)

Poslední pozměňující nařízení (ZZZZ/ZZZZ)

L = náprava

Základní certifikační číslo 0000

Rozšíření 00“;

12)

dodatek 6 se mění takto:

a)

v bodě „Definice“ se podbod 1) nahrazuje tímto:

„(1)   „Parameter ID“: jedinečný identifikátor použitý v simulačním nástroji pro konkrétní vstupní parametr nebo soubor vstupních údajů“;

b)

v tabulce 1 se třetí řádek „TechnicalReportId“ pod nadpisem nahrazuje tímto:

„CertificationNumber

P217

token

[-]“.



PŘÍLOHA VII

Příloha VIII nařízení (EU) 2017/2400 se mění takto:

1)

v bodě 3 se druhý odstavec pod nadpisem nahrazuje tímto:

„U vozidel, které nejsou členy žádné rodiny, se použijí standardní hodnoty Cd · Αdeclared uvedené v dodatku 7 k této příloze. V takovém případě se neposkytují žádné vstupní údaje o odporu vzduchu. Přiřazení standardních hodnot je provedeno automaticky simulačním nástrojem.“;

2)

body 3.3.1 a 3.3.2 se nahrazují tímto:

„3.3.1.

Podvozek vozidla musí odpovídat rozměrům standardní karoserie nebo návěsu uvedeným v dodatku 4 k této příloze.

3.3.2.

Výška vozidla stanovená podle bodu 3.5.3.1 položky vii. se musí pohybovat v mezích hodnot uvedených v dodatku 3 k této příloze.“;

3)

v bodě 3.3.7 se podbod iii. nahrazuje tímto:

„iii.

 Pneumatiky nahuštěné na nejvyšší přípustný tlak dle výrobce pneumatik s přípustnou odchylkou ± 0,2 bar“;

4)

v bodě 3.5.3.1 se podbod vii. nahrazuje tímto:

„vii.

 Kontrola uspořádání vozidla s ohledem na výšku a geometrii s motorem v chodu. Maximální výška vozidla se stanoví změřením ve čtyřech rozích skříňového tělesa/návěsu.“;

5)

v bodě 3.5.3.2 se za první odstavec pod nadpisem doplňuje text, který zní:

„Není-li možné udržet vysokou rychlost po celou dobu jízdy, např. kvůli příliš prudkým zatáčkám, je povoleno se v zatáčkách, včetně přilehlých rovných úseků, které jsou potřeba ke zpomalení nebo zrychlení vozidla, odchýlit od požadavku na cílovou rychlost.

Odchylky by měly být co možná nejmenší.

Zahřívací fázi lze případně uskutečnit na přilehlé silnici, pokud je cílová rychlost ± 10 km/h udržována po 90 % času zahřívání. Část zahřívací fáze využitá k jízdě ze silnice do oblasti zastavení na zkušební dráze za účelem vynulování snímačů točivého momentu se započítá do další zahřívací fáze stanovené v bodě 3.5.3.4. Čas potřebný pro tuto část nesmí překročit 20 minut. Rychlost a čas během zahřívací fáze se zaznamená měřicím zařízením.“;

6)

bod 3.5.3.4 se nahrazuje tímto:

„3.5.3.4.

 Projeďte s vozidlem další zahřívací fázi minimálně po dobu 10 minut plus případná jízda ze silnice do oblasti zastavení na zkušební dráze za účelem vynulování snímačů točivého momentu při cílové rychlosti zkoušky při vysoké rychlosti. Zahřívací fáze podle tohoto bodu nesmí překročit 20 minut.“;

7)

v bodě 3.6.5 se písm. d. nahrazuje tímto:

„d.

 došlo k změně rodiny z hlediska odporu vzduchu“;

8)

bod 3.9 se mění takto:

a)

nadpis se nahrazuje tímto:

„Vstupní údaje pro nástroj pro předzpracování odporu vzduchu“;

b)

ve druhém odstavci pod nadpisem se první věta nahrazuje tímto:

„Podrobný popis požadovaných formátů údajů, vstupních souborů a hodnotících zásad je uveden v technické dokumentaci nástroje pro předzpracování odporu vzduchu.“;

9)

tabulka 2 se mění takto:

čtvrtý řádek „Celková hmotnost vozidla“ a desátý řádek „Typ převodovky“ pod nadpisem se nahrazuje tímto:

„Celková hmotnost vozidla

[kg]

celková hmotnost nákladního vozidla bez přípojného vozidla nebo tahače (bez přívěsu nebo návěsu)

Typ převodovky

[-]

manuální nebo automatická převodovka: „SMT“, „AMT“, „DCT“, automatická převodovka s měničem točivého momentu: „APT““;

10)

název tabulky 4 se nahrazuje tímto:

„Tabulka 4

Vstupní údaje pro nástroj pro předzpracování odporu vzduchu – konfigurační soubor měřicího úseku“;

11)

v bodě 3.10.1.1 se podbod xi. nahrazuje tímto:

„xi.

 kontrola věrohodnosti otáček motoru, případně otáček kardanového hřídele:

Kontrola otáček motoru u zkoušky při vysoké rychlosti:

Formula

Formula

Formula

kde:

igear

=

převodový poměr rychlostního stupně zařazeného u zkoušky při vysoké rychlosti [-]

iaxle

=

převodový poměr nápravy [-]

vhms,avrg

=

průměrná rychlost vozidla (měřicí úsek s vysokou rychlostí) [km/h]

neng,1s

=

1 s středního klouzavého průměru otáček motoru (měřicí úsek s vysokou rychlostí) [ot/min]

neng,avrg

=

průměrné otáčky motoru (měřicí úsek s vysokou rychlostí) [ot/min]

rdyn,avrg

=

průměrný účinný valivý poloměr za jeden měřicí úsek s vysokou rychlostí [m]

rdyn,ref,HS

=

referenční účinný valivý poloměr vypočítaný ze všech platných měřicích úseků s vysokou rychlostí (počet = n) [m]

Kontrola otáček motoru u zkoušky při nízké rychlosti:

Formula

Formula

Formula

kde:

igear

=

převodový poměr rychlostního stupně zvoleného u zkoušky při nízké rychlosti [-]

iaxle

=

převodový poměr nápravy [-]

vhms,avrg

=

průměrná rychlost vozidla (měřicí úsek s nízkou rychlostí) [km/h]

neng,float

=

střední klouzavý průměr otáček motoru s časovou základnou Xms sekund (měřicí úsek s nízkou rychlostí) [ot/min]

neng,avrg

=

průměrné otáčky motoru (měřicí úsek s nízkou rychlostí) [ot/min]

Xms

=

doba potřebná k ujetí vzdálenosti 25 metrů při nízké rychlosti [s]

rdyn,avrg

=

průměrný účinný valivý poloměr za jeden měřicí úsek s nízkou rychlostí [m]

rdyn,ref,LS1/LS2

=

referenční účinný valivý poloměr vypočítaný ze všech platných měřicích úseků u zkoušky při nízké rychlosti 1 nebo zkoušky při nízké rychlosti 2 (číslo = č.) [m]

Kontrola věrohodnosti otáček kardanového hřídele se provádí analogicky, kdy se hodnota neng,1s nahradí hodnotou ncard,1s (1 s středního klouzavého průměru otáček kardanového hřídele v měřicím úseku s vysokou rychlostí) a hodnota neng,float hodnotou ncard,float (klouzavý průměr otáček kardanového hřídele s časovou základnou Xms sekund v měřicím úseku s nízkou rychlostí) a hodnota igear se nastaví na hodnotu 1.“;

12)

v bodě 3.11 se druhý odstavec pod nadpisem nahrazuje tímto:

„Lze vytvořit různé deklarované hodnoty Cd·Αdeclared na základě jednou naměřené hodnoty Cd·Αcr (0), jsou-li splněny požadavky na danou rodinu podle bodu 4 dodatku 5.“;

13)

dodatek 2 se nahrazuje tímto:

„Dodatek 2

Informační dokument o odporu vzduchu

Popisný list č.:

Vydání:

ze dne:

Změna:

podle …

Typ, případně rodina odporu vzduchu:

Obecná poznámka: U vstupních údajů do simulačního nástroje je třeba definovat elektronický souborový formát, který lze pro import údajů do simulačního nástroje použít. Vstupní údaje do simulačního nástroje se mohou lišit od údajů požadovaných v informačním dokumentu a naopak (bude upřesněno). Datový soubor je zejména nezbytný tam, kde je třeba zpracovávat velký objem dat, např. mapy účinnosti (není nutný manuální přenos/zadávání).

…

0.0.   OBECNÉ

0.1.

 Název a adresa výrobce

0.2.

 Značka (obchodní název výrobce)

0.3.

 Typ, případně rodina odporu vzduchu

0.4.

 Komerční název (názvy) (je-li/jsou-li znám(y))

0.5.

 Způsob označení typu, je-li na vozidle vyznačen

0.6.

 U konstrukčních částí a samostatných technických celků umístění a způsob připevnění certifikační značky

0.7.

 Název (názvy) a adresa (adresy) montážního závodu (montážních závodů)

0.8.

 Jméno a adresa zástupce výrobce

ČÁST 1

ZÁKLADNÍ VLASTNOSTI (ZÁKLADNÍHO) ODPORU VZDUCHU A TYPY ODPORU VZDUCHU V RÁMCI RODINY ODPORU VZDUCHU



Základní odpor vzduchu

Člen rodiny





nebo typ odporu vzduchu

#1

#2

#3





1.0.   SPECIFICKÉ INFORMACE O ODPORU VZDUCHU

1.1.0.

 VOZIDLO

1.1.1.

 Skupina těžkých nákladních vozidel podle schématu CO2 pro těžká nákladní vozidla

1.2.0.

 Model vozidla

1.2.1.

 Uspořádání náprav

1.2.2.

 Maximální celková hmotnost vozidla

1.2.3.

 Řada kabiny

1.2.4.

 Šířka kabiny (maximální hodnota ve směru osy Y)

1.2.5.

 Délka kabiny (maximální hodnota ve směru osy X)

1.2.6.

 Výška střechy

1.2.7.

 Rozvor nápravy

1.2.8.

 Výška kabiny nad rámem

1.2.9.

 Výška rámu

1.2.10.

 Příslušenství nebo doplňky snižující odpor vzduchu (např. střešní spojler, boční nástavce, bočnice, rohové lopatky)

1.2.11.

 Rozměry pneumatik přední nápravy

1.2.12.

 Rozměry pneumatik poháněné nápravy (náprav)

1.3.   Specifikace karoserie (podle definice normalizačního orgánu)

1.4.   Specifikace přívěsu (návěsu) (podle specifikace přívěsu (návěsu) normalizačním orgánem)

1.5.   Parametr definující rodinu podle popisu žadatele (základní kritéria a odchylná kritéria rodiny)

SEZNAM PŘÍLOH

Č.:

Popis:

Datum vydání:

1.

Informace o zkušebních podmínkách

…

2.

…



Příloha 1 k Informačnímu dokumentu

Informace o zkušebních podmínkách (případně)

1.1.

 Zkušební dráha, na které byly provedeny zkoušky

1.2.

 Celková hmotnost vozidla během měření [kg]

1.3.

 Maximální výška vozidla během měření [m]

1.4.

 Průměrné podmínky okolí během první zkoušky při nízké rychlosti [°C]

1.5.

 Průměrná rychlost vozidla během zkoušek při vysoké rychlosti [km/h]

1.6.

 Součin koeficientu odporu (Cd ) a plochy průřezu (Acr ) za podmínek nulového bočního větru CdAcr(0) [m2]

1.7.

 Součin koeficientu odporu (Cd ) a plochy průřezu (Acr ) za průměrných podmínek bočního větru během zkoušky při konstantní rychlosti CdAcr(β) [m2]

1.8.

 Průměrný úhel stáčení během zkoušky při konstantní rychlosti β [°]

1.9.

 Deklarovaná hodnota odporu vzduchu Cd · Adeclared [m2]

1.10.

 Číslo verze nástroje pro předzpracování odporu vzduchu
“

14)

v dodatku 3 v tabulce 7 se šestý řádek „Skupina vozidel 9“ pod nadpisem nahrazuje tímto:

„9

podobné hodnoty jako pro nákladní vozidlo bez přípojného vozidla se stejnou maximální celkovou hmotností vozidla (skupina 1, 2, 3 nebo 4)“;

15)

v dodatku 4 se název tabulky 15 nahrazuje tímto:

„Specifikace standardního návěsu „ST1““;

16)

dodatek 5 se mění takto:

a)

bod 3. se zrušuje;

b)

bod 5.5 se mění takto:

i)

odstavec nad tabulkou 16 se nahrazuje tímto:

„5.5.

 Deklarované hodnoty Cd · Adeclared lze použít pro vytváření rodin u jiných tříd vozidel, jsou-li kritéria rodiny v souladu s bodem 5 tohoto dodatku splněna na základě ustanovení uvedených v tabulce 16.“;

ii)

v tabulce 16 se poslední řádek „Skupina vozidel 16“ nahrazuje tímto:

„16

Skupina vozidel 9 + 0,3 m2

Skupina vozidel, do které mají být hodnoty přeneseny, musí odpovídat hodnotě celkové hmotnosti vozidla. Přenos již přenesených hodnot povolen.“;

17)

v dodatku 6 se bod 2 mění takto:

a)

třetí věta se nahrazuje tímto:

„Je-li průměrná naměřená hodnota Cd Acr (0) u všech provedených zkoušek vyšší než hodnota Cd · Adeclared deklarovaná u základního vozidla navýšená o přípustnou odchylku ve výši 7,5 %, platí článek 23 tohoto nařízení.“;

b)

doplňuje se nový odstavec, který zní:

„Pro výpočet hodnoty Cd · Acr (0) se v souladu s přílohou 1 k dodatku 2 k této příloze použije verze nástroje pro předzpracování odporu vzduchu pro základní odpor vzduchu.“;

18)

v dodatku 7 bodě 2 se odstavec nad tabulkou 19 nahrazuje tímto:

„2.

 U uspořádání „nákladní vozidlo bez přípojného vozidla + přípojné vozidlo“ se celková hodnota odporu vzduchu vypočte v simulačním nástroji přičtením rozdílu standardních delta hodnot vlivu přípojného vozidla uvedených v tabulce 19 k hodnotě Cd · Adeclared pro nákladní vozidlo bez přípojného vozidla.“;

19)

dodatek 8 se mění takto:

a)

bod 1.1 se nahrazuje tímto:

„1.1.

 Název nebo ochrannou známku výrobce“;

b)

v bodě 1.5 se třetí věta nahrazuje tímto:

„Označení, štítky, destičky nebo nálepky musí mít trvanlivost po dobu životnosti kabiny a musí být dobře čitelné a nesmazatelné.“;

c)

bod 2.1 se nahrazuje tímto:

„2.1.

 Certifikační číslo odporu vzduchu obsahuje tyto údaje:

eX*YYYY/YYYY*ZZZZ/ZZZZ*P*0000*00

část 1

část 2

část 3

Přídavné písmeno k části 3

část 4

část 5

Země, která certifikát vydala

Nařízení o certifikaci HDV CO2 (2017/2400)

Poslední pozměňující nařízení (ZZZZ/ZZZZ)

P = odpor vzduchu

Základní certifikační číslo 0000

Rozšíření 00“;
    „Parameter ID“: jedinečný identifikátor použitý v simulačním nástroji pro konkrétní vstupní parametr nebo soubor vstupních údajů

   „Type“: typ údajů parametru

string … posloupnost znaků v kódování ISO8859-1

token … posloupnost znaků v kódování ISO8859-1, bez úvodních/koncových mezer

date … datum a čas v UTC ve formátu: YYYY-MM-DD T HH:MM:SS Z , přičemž znaky označené kurzívou zůstávají beze změny, např. „2002-05-30T09:30:10Z“

integer … celočíselná hodnota, bez úvodních nul, např. „1800“

double, X … desetinné číslo s přesně X číslicemi za desetinnou tečkou („.“) a bez úvodních nul, příklad pro „double, 2“: „2345,67“; pro „double, 4“: „45,6780“

    „Unit“ … fyzikální jednotka parametru

Soubor vstupních parametrů

Tabulka 1

Vstupní parametry „AirDrag“

20)

Dodatek 9 se nahrazuje tímto:

„Dodatek 9

Vstupní parametry pro simulační nástroj

Úvod

Tento dodatek popisuje seznam parametrů, které má poskytnout výrobce vozidla jako vstup pro simulační nástroj. Příslušné schéma ve formátu XML a příklady údajů jsou k dispozici na speciální elektronické distribuční platformě.

Soubor ve formátu XML vytvoří automaticky nástroj pro předzpracování odporu vzduchu.

Definice

1)

2)

3)

Název parametru

Parameter ID

Typ

Jednotka

Popis/Reference

Manufacturer

P240

token





Model

P241

token





CertificationNumber

P242

token



Identifikátor konstrukční části použité v certifikačním postupu

Date

P243

date



Datum a čas vytvoření kryptografického klíče konstrukční části

AppVersion

P244

token



Číslo označující verzi nástroje pro předzpracování odporu vzduchu

CdxA_0

P245

double, 2

[m2]

Konečný výsledek nástroje pro předzpracování odporu vzduchu

TransferredCdxA

P246

double, 2

[m2]

Hodnota CdxA_0 přenesená do příbuzných rodin v dalších skupinách vozidel podle tabulky 16 dodatku 5. Pokud nebyla přenesena, uvede se hodnota CdxA_0.

DeclaredCdxA

P146

double, 2

[m2]

Deklarovaná hodnota pro rodinu z hlediska odporu vzduchu

Použijí-li se v simulačním nástroji standardní hodnoty podle dodatku 7, neuvedou se u konstrukční části z hlediska odporu vzduchu žádné vstupní údaje. Standardní hodnoty jsou automaticky přiděleny podle schématu skupin vozidel.

“.

PŘÍLOHA VIII

Příloha IX nařízení (EU) 2017/2400 se mění takto:

1)

bod 1 se mění takto:

a)

ve druhém odstavci pod nadpisem se uvozující věta nahrazuje tímto:

„Spotřeba výkonu těmito pomocnými zařízeními se v simulačním nástroji zohlední pomocí průměrných standardních hodnot energie specifických pro danou technologii:“;

b)

poslední odstavec se nahrazuje tímto:

„Standardní hodnoty jsou obsaženy v simulačním nástroji a použijí se automaticky při výběru příslušné technologie.“;

2)

v bodě 2 se podbod 17 nahrazuje tímto:

„(17)

„Elektrickým čerpadlem posilovače řízení“ se rozumí hydraulické čerpadlo poháněné elektromotorem;“;

3)

bod 3.2 se mění takto:

a)

tabulka 2 se nahrazuje tímto:

„Tabulka 2

Mechanický příkon čerpadla posilovače řízení

Uspořádání vozidla



Příkon posilovače řízení [W]

Počet náprav

Uspořádání náprav

Uspořádání podvozku

Maximální technicky přípustná hmotnost naloženého vozidla (v tunách)

Skupina vozidel

Dálková doprava

Regionální doprava

Městská doprava

Obecní služby

Stavebnictví

U+F

B

S

U+F

B

S

U+F

B

S

U+F

B

S

U+F

B

S

2

4 × 2

Nákladní vozidlo bez přípojného vozidla + (Tahač)

> 7,5 – 10

1







240

20

20

220

20

30















Nákladní vozidlo bez přípojného vozidla + (Tahač)

> 10 – 12

2

340

30

0

290

30

20

260

20

30















Nákladní vozidlo bez přípojného vozidla + (Tahač)

> 12–16

3







310

30

30

280

30

40















Nákladní vozidlo bez přípojného vozidla

> 16

4

510

100

0

490

40

40

430

40

50

430

30

50

580

30

70



Tahač

> 16

5

600

120

0

540

90

40













640

50

80

4 × 4

Nákladní vozidlo bez přípojného vozidla

> 7,5–16

6

—



Nákladní vozidlo bez přípojného vozidla

> 16

7

—



tahač

> 16

8

—

3

6 × 2/2-4

Nákladní vozidlo bez přípojného vozidla

všechny

9

600

120

0

490

60

40

440

50

50

430

30

50

640

50

80



Tahač

všechny

10

450

120

0

440

90

40













640

50

80

6 × 4

Nákladní vozidlo bez přípojného vozidla

všechny

11

600

120

0

490

60

40







430

30

50

640

50

80



Tahač

všechny

12

450

120

0

440

90

40













640

50

80

6 × 6

Nákladní vozidlo bez přípojného vozidla

všechny

13

—



Tahač

všechny

14

4

8 × 2

Nákladní vozidlo bez přípojného vozidla

všechny

15

—

8 × 4

Nákladní vozidlo bez přípojného vozidla

všechny

16

























640

50

80

8 × 6/8 × 8

Nákladní vozidlo bez přípojného vozidla

všechny

17

—

kde:

U

=

Unloaded – čerpání oleje bez požadavku řízení na tlak

F

=

Friction – tření v čerpadle

B

=

Banking – korekce řízení v důsledku naklánění vozovky nebo bočního větru

S

=

Steering – příkon čerpadla posilovače řízení v důsledku zatáčení a manévrování“;

b)

třetí odstavec se nahrazuje tímto:

„Není-li nová technologie uvedena, použije se v simulačním nástroji technologie „pevný zdvih“.“;

4)

v bodě 3.3 se třetí pododstavec nahrazuje tímto:

„Není-li technologie použitá ve vozidle uvedena, použije se v simulačním nástroji technologie „standardní alternátor“.“;

5)

v bodě 3.5 se tabulka 9 nahrazuje tímto:

„Tabulka 9

Mechanický příkon klimatizačního systému

Uspořádání vozidla



Příkon klimatizačního systému [W]

Počet náprav

Uspořádání náprav

Uspořádání podvozku

Maximální technicky přípustná hmotnost naloženého vozidla (v tunách)

Skupina vozidel

Dálková doprava

Regionální doprava

Městská doprava

Obecní služby

Stavebnictví

2

4x2

Nákladní vozidlo bez přípojného vozidla + (Tahač)

> 7,5–10

1



150

150







Nákladní vozidlo bez přípojného vozidla + (Tahač)

> 10–12

2

200

200

150







Nákladní vozidlo bez přípojného vozidla + (Tahač)

> 12–16

3



200

150







Nákladní vozidlo bez přípojného vozidla

> 16

4

350

200

150

300

200



Tahač

> 16

5

350

200





200

4x4

Nákladní vozidlo bez přípojného vozidla

> 7,5–16

6

—



Nákladní vozidlo bez přípojného vozidla

> 16

7

—



Tahač

> 16

8

—

3

6 × 2/2-4

Nákladní vozidlo bez přípojného vozidla

všechny

9

350

200

150

300

200



Tahač

všechny

10

350

200





200

6 × 4

Nákladní vozidlo bez přípojného vozidla

všechny

11

350

200



300

200



Tahač

všechny

12

350

200





200

6 × 6

Nákladní vozidlo bez přípojného vozidla

všechny

13

—



Tahač

všechny

14

4

8x2

Nákladní vozidlo bez přípojného vozidla

všechny

15

—

8 × 4

Nákladní vozidlo bez přípojného vozidla

všechny

16









200

8 × 6/8 × 8

Nákladní vozidlo bez přípojného vozidla

všechny

17

—“

6)

v bodě 3.6 v odstavci pod nadpisem se třetí věta nahrazuje tímto:

„Příkony závisející na využitích při zapojeném PTO jsou dodatečně připočteny simulačním nástrojem a nejsou zahrnuty do následujícího popisu.“.

PŘÍLOHA IX

Příloha X nařízení (EU) 2017/2400 se mění takto:

1)

bod 3.4.1 se nahrazuje tímto:

„3.4.1.

 Pneumatika musí být s ohledem na vydaný certifikát, pokud jde o příslušný koeficient valivého odporu, dobře rozpoznatelná.“;

2)

v bodě 3.4.2 se první věta nahrazuje tímto:

„Výrobce pneumatik použije označení připevněné na boční stěnu pneumatiky nebo na pneumatiku připevní další identifikátor.“;

3)

dodatek 1 se nahrazuje tímto:

„Dodatek 1

VZOR CERTIFIKÁTU KONSTRUKČNÍ ČÁSTI, SAMOSTATNÉHO TECHNICKÉHO CELKU NEBO SYSTÉMU

Maximální formát: A4 (210 × 297 mm)

CERTIFIKÁT O VLASTNOSTECH RODINY PNEUMATIK SOUVISEJÍCÍCH S EMISEMI CO2 A SPOTŘEBOU PALIVA

Sdělení týkající se:

—

udělení (1)

—

rozšíření (1)

—

zamítnutí (1)

—

odejmutí (1)

Správní razítko

certifikátu o vlastnostech rodiny pneumatik souvisejících s emisemi CO2 a spotřebou paliva v souladu s nařízením Komise (EU) 2017/2400 ve znění nařízení Komise (EU) 2019/318.

Certifikační číslo: …

Kryptografický klíč: …

Důvod rozšíření: …

1.

 Název a adresa výrobce: …

2.

 Případně jméno a adresa zástupce výrobce: …

3.

 Značka/ochranná známka: …

4.

 Označení typu pneumatiky: …

a)

Název výrobce …

b)

Značka nebo ochranná známka

c)

Třída pneumatiky (v souladu s nařízením (ES) č. 661/2009) …

d)

Označení velikosti pneumatiky …

e)

Konstrukce pneumatiky (diagonální, radiální) …

f)

Kategorie použití (normální pneumatika, pneumatika pro jízdu na sněhu, speciální pneumatika) …

g)

Kategorie rychlosti …

h)

Index(y) únosnosti …

i)

Obchodní popis/komerční název …

j)

Deklarovaný koeficient valivého odporu pneumatiky …

5.

 Případný identifikační kód (kódy) pneumatiky a použité technologie dle identifikačního kódu (kódů):

Technologie:

Kód:

…

…

6.

 Technická zkušebna, případně zkušební laboratoř schválená pro účely schvalování nebo zkoušky ověřování shodnosti: …

7.

 Deklarované hodnoty:

7.1.

deklarovaná úroveň valivého odporu pneumatiky (v N/kN zaokrouhlená na první desetinné místo podle normy ISO 80000-1 dodatku B, oddílu B.3, pravidla B (příkladu 1))

Cr, … [N/kN]

7.2.

Zkušební zatížení pneumatik podle přílohy I části A nařízení (ES) č. 1222/2009 (85 % jednoho nákladu nebo 85 % maximální únosnosti pro jednotlivá použití specifikované v příslušných příručkách k normám pro pneumatiky, není-li na pneumatikách vyznačeno).

FZTYRE … [N]

7.3.

Rovnice pro seřízení: …

8.

 Případné poznámky: …

9.

 Místo: …

10.

 Datum: …

11.

 Podpis: …

12.

 Přílohy sdělení: …
“;

4)

dodatek 2 se mění takto:

a)

ODDÍL I se mění takto:

body 0.14 a 0.16 se zrušují;

b)

ODDÍL II se mění takto:

i)

bod 4 se nahrazuje tímto:

„4.

 Datum zkušebního protokolu:“;

ii)

bod 8.4 se nahrazuje tímto:

„8.4.

 Rovnice pro seřízení:“;

iii)

doplňuje se nový bod, který zní:

„8.5.

 Úroveň valivého odporu pneumatiky (v N/kN zaokrouhlená na první desetinné místo podle normy ISO 80000-1 dodatku B, oddílu B.3, pravidla B (příkladu 1)) Cr,aligned … [N/kN]“;

5)

dodatek 3 se mění takto:

a)

nadpis se nahrazuje tímto:

„Vstupní parametry pro simulační nástroj“;

b)

v Definicích se bod 1) nahrazuje tímto:

„1)   „Parameter ID“: jedinečný identifikátor použitý v simulačním nástroji pro konkrétní vstupní parametr nebo soubor vstupních údajů“;

c)

v tabulce 1 se třetí řádek „TechnicalReportId“ pod nadpisem a poslední řádek nahrazují tímto:

„CertificationNumber

P232

token





Dimension

P108

string

[-]

Přípustné hodnoty (například): „9.00 R20“, „9 R22.5“, „9.5 R17.5“, „10 R17.5“, „10 R22.5“, „10.00 R20“, „11 R22.5“, „11.00 R20“, „11.00 R22.5“, „12 R22.5“, „12.00 R20“, „12.00 R24“, „12.5 R20“, „13 R22.5“, „14.00 R20“, „14.5 R20“, „16.00 R20“, „205/75 R17.5“, „215/75 R17.5“, „225/70 R17.5“, „225/75 R17.5“, „235/75 R17.5“, „245/70 R17.5“, „245/70 R19.5“, „255/70 R22.5“, „265/70 R17.5“, „265/70 R19.5“, „275/70 R22.5“, „275/80 R22.5“, „285/60 R22.5“, „285/70 R19.5“, „295/55 R22.5“, „295/60 R22.5“, „295/80 R22.5“, „305/60 R22.5“, „305/70 R19.5“, „305/70 R22.5“, „305/75 R24.5“, „315/45 R22.5“, „315/60 R22.5“, „315/70 R22.5“, „315/80 R22.5“, „325/95 R24“, „335/80 R20“, „355/50 R22.5“, „365/70 R22.5“, „365/80 R20“, „365/85 R20“, „375/45 R22.5“, „375/50 R22.5“, „375/90 R22.5“, „385/55 R22.5“, „385/65 R22.5“, „395/85 R20“, „425/65 R22.5“, „495/45 R22.5“, „525/65 R20.5““;

6)

v dodatku 4 se bod 2.1 nahrazuje tímto:

„1.1.

 Certifikační číslo pneumatik musí obsahovat tyto údaje:

eX*YYYY/YYYY*ZZZZ/ZZZZ*T*0000*00

část 1

část 2

část 3

Přídavné písmeno k části 3

část 4

část 5

Země, která certifikát vydala

Nařízení o certifikaci HDV CO2 (2017/2400)

Poslední pozměňující nařízení (ZZZZ/ZZZZ)

T = Pneumatika

Základní certifikační číslo 0000

Rozšíření 00“.

(1)  „Nehodící se škrtněte“.

PŘÍLOHA X

„PŘÍLOHA Xa

Shodnost používání simulačního nástroje a vlastností souvisejících s emisemi CO2 a spotřebou paliva konstrukčních částí, samostatných technických celků a systémů: ověřovací zkouška

1.   Úvod

Tato příloha stanovuje požadavky na ověřovací zkoušku, což je zkušební postup pro ověřování emisí CO2 u nových těžkých nákladních vozidel.

Ověřovací zkouška testuje v provozu emise CO2 nově vyrobených vozidel. Provádí ji výrobce vozidla a ověřuje ji schvalovací orgán, který udělil licenci k používání simulačního nástroje.

Během ověřovací zkoušky se u vozidla měří točivý moment a rychlost hnaných kol, otáčky motoru, spotřeba paliva a zařazený rychlostní stupeň, jakož i další příslušné parametry uvedené v bodě 6.1.6. Naměřené údaje se používají jako vstupní parametry pro simulační nástroj, který používá vstupní údaje o vozidle a vstupní informace ze stanovení emisí CO2 a spotřeby paliva vozidla. V souladu s bodem 6.1.6 se pro účely simulace ověřovací zkoušky jako vstupní parametry použijí namísto rychlosti vozidla okamžitý točivý moment kola, rotační rychlost kol a otáčky motoru, jak je popsáno v obrázku 1. Příkon ventilátoru se během ověřovací zkoušky vypočítá podle naměřených otáček ventilátoru. Za účelem úspěšného absolvování ověřovací zkoušky se naměřená spotřeba paliva musí pohybovat v rámci přípustných odchylek stanovených v bodě 7 a musí být porovnána se spotřebou paliva simulovanou souborem ověřovacích údajů.

Za účelem kontroly údajů a postupu zpracování údajů by součástí ověřovací zkoušky měla být revize správnosti souboru vstupních údajů o vozidle použitého při certifikaci vlastností konstrukčních částí, samostatných technických celků a systémů souvisejících s emisemi CO2 a spotřebou paliva. Správnost vstupních údajů týkajících se konstrukčních částí, samostatných technických celků a systémů s významem pro odpor vzduchu a valivého odporu vozidla se ověří v souladu s bodem 6.1.1.

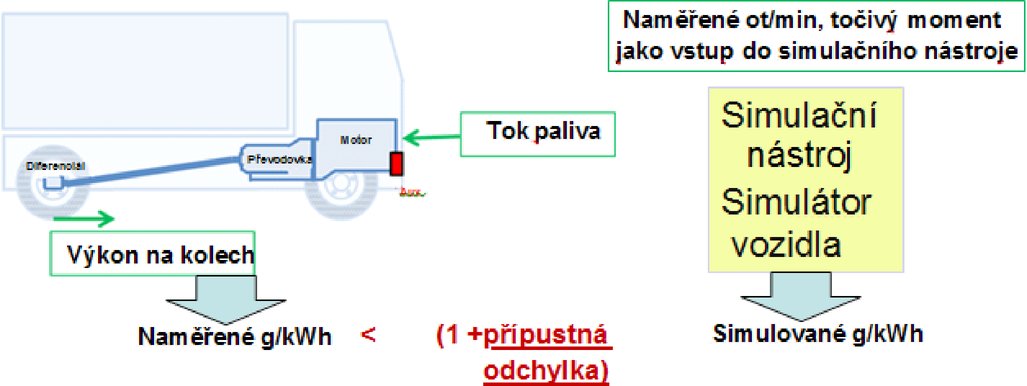

Obrázek 1

Schematické znázornění postupu při ověřovací zkoušce

Image 4

2.   Definice

Pro účely této přílohy se použijí tyto definice:

1)

„souborem údajů relevantních pro ověřovací zkoušku“ se rozumí soubor vstupních údajů týkajících se konstrukčních částí, samostatných technických celků a systémů a vstupních informací používaných pro stanovení emisí CO2 vozidla, které je podrobeno ověřovací zkoušce;

2)

„vozidlem, které je podrobeno ověřovací zkoušce“ se rozumí nové vozidlo, u něhož byla v souladu s článkem 9 stanovena a uvedena hodnota emisí CO2 a spotřeby paliva;

3)

„korigovanou skutečnou hmotností vozidla“ se rozumí korigovaná skutečná hmotnost vozidla v souladu s bodem 2 odst. 4 přílohy III;

4)

„skutečná hmotnost vozidla“, jak je definována v čl. 2 odst. 6 nařízení (EU) č. 1230/2012;

5)

„skutečnou hmotností vozidla se zatížením“ se rozumí skutečná hmotnost vozidla s nástavbou a zatížením použitými při ověřovací zkoušce;

6)

„výkonem na kolech“ se rozumí celkový výkon poháněných kol vozidla nutný k překonání jízdních odporů na kole vypočtený v simulačním nástroji z naměřené hodnoty točivého momentu a rotační rychlosti kol;

7)

„signálem sítě Control Area Network“ nebo „signálem CAN“ se rozumí signál ze spojení s elektronickou řídící jednotkou vozidla, jak je uvedeno v bodě 2.1.5 dodatku 1 přílohy II nařízení (EU) č. 582/2011;

8)

„městským provozem“ se rozumí celková vzdálenost ujetá během měření spotřeby paliva při rychlostech nižších než 50 km/h;

9)

„mimoměstským provozem“ se rozumí celková vzdálenost ujetá během měření spotřeby paliva při rychlostech od 50 km/h do 70 km/h;

10)

„dálničním provozem“ se rozumí celková vzdálenost ujetá během měření spotřeby paliva při rychlostech vyšších než 70 km/h;

11)

„přeslechem“ se rozumí signál u hlavního výstupu snímače (My), vysílaný měřenou veličinou (Fz) působící na snímač, který se liší od měřené veličiny přiřazené tomuto výstupu; přiřazení souřadnicového systému je stanoveno podle normy ISO 4130.

3.   Výběr vozidla

Počet nových vozidel, která mají být podrobena zkoušce za rok výroby, zajistí, aby byly příslušné změny konstrukčních částí, samostatných technických celků nebo systémů podrobeny ověřovací zkoušce. Výběr vozidla k ověřovací zkoušce se řídí těmito požadavky:

a)

Vozidla určená k ověřovací zkoušce se vybírají z vozidel z výrobní linky, u nichž byla v souladu s článkem 9 stanovena a uvedena hodnota emisí CO2 a spotřeby paliva. Konstrukční části, samostatné technické celky a systémy namontované do vozidla či na ně musí pocházet ze sériové výroby a odpovídat těm, které byly namontovány k datu výroby vozidla.

b)

Výběr vozidla provádí schvalovací orgán, který na základě návrhů výrobce vozidla udělil licenci k používání simulačního nástroje.

c)

K ověřovací zkoušce se vyberou pouze vozidla s jednou poháněnou nápravou.

d)

Do každé ověřovací zkoušky se doporučuje zařadit soubor příslušných údajů o motoru, nápravě a převodovce s nejvyšším počtem prodaných kusů na výrobce. Konstrukční části, samostatné technické celky a systémy lze všechny zkoušet na jednom vozidle či na více vozidlech, pokud byla každá konstrukční část podrobena alespoň jedné ověřovací zkoušce na jednom vozidle.

e)

Vozidla, kterým byly přiděleny standardní hodnoty certifikace CO2 jejich konstrukčních částí, samostatných technických celků nebo systémů namísto měřených hodnot převodovky a ztrát u náprav, se k ověřovací zkoušce nevybírají, dokud se vyrábějí vozidla, která splňují požadavky písmen a) až c) a používají mapy ztrát u těchto konstrukčních částí, samostatných technických celků nebo systémů v rámci certifikace CO2.

f)

Minimální počet různých vozidel s odlišnou kombinací souborů údajů relevantních pro ověřovací zkoušku, která mají být každoročně podrobena ověřovací zkoušce, se stanoví na základě údajů o prodeji od výrobce vozidla, jak je stanoveno v tabulce 1:

Tabulka 1

Stanovení minimálního počtu vozidel, která mají být výrobcem vozidla podrobena zkoušce

Počet vozidel, která mají být podrobena zkoušce

Počet vyrobených vozidel, kterých se týká ověřovací zkouška/rok

1

1–25 000

2

25 001 –50 000

3

50 001 –75 000

4

75 001 –100 000

5

více než 100 000

g)

Výrobce vozidla ukončí ověřovací zkoušku do deseti měsíců ode dne výběru vozidla k ověřovací zkoušce.

4.   Stav vozidla

Každé vozidlo vybrané k ověřovací zkoušce musí být ve stavu, v jakém běžně opouští sériovou výrobu a je dodáváno zákazníkovi. Nejsou povoleny žádné změny hardwaru (např. maziva) nebo softwaru (např. pomocné regulátory).

4.1.   Záběh vozidla

Záběh vozidla není povinný. Pokud je celkový počet ujetých kilometrů zkušebního vozidla nižší než 15 000 km, použije se na výsledek zkoušky součinitel vývoje, jak je stanoveno v bodě 7. Celkovým počtem ujetých kilometrů zkušebního vozidla je stav počítadla ujetých kilometrů na začátku měření spotřeby paliva. Maximálním počtem ujetých kilometrů u ověřovací zkoušky je 20 000 km.

4.2.   Palivo a maziva

Veškerá maziva musí být v souladu s konfigurací vozidla propuštěného ze sériové výroby.

K měření spotřeby paliva popsanému v bodě 6.1.5 se použije referenční palivo stanovené v bodě 3.2 přílohy V.

Palivová nádrž musí být při zahájení měření spotřeby paliva plná.

5.   Měřicí zařízení

Všechna laboratorní referenční měřicí zařízení používaná ke kalibraci a ověřování musí odpovídat požadavkům národních (mezinárodních) norem. Kalibrační laboratoř musí splňovat požadavky norem řady ISO 9000 a buď normy ISO/TS 16949, nebo normy ISO/IEC 17025.

5.1.   Točivý moment

Přímý točivý moment u všech poháněných náprav se měří pomocí jednoho z těchto měřicích systémů splňujících požadavky uvedené v tabulce 2:

a)

snímač točivého momentu náboje kola;

b)

snímač točivého momentu ráfku;

c)

snímač točivého momentu poloosy.

Kalibrovaný rozsah musí být alespoň 10 000 Nm; rozsah měření musí pokrýt celkový rozsah točivého momentu během ověřovací zkoušky zkušebního vozidla.

Unášení se měří během ověřovací zkoušky popsané v bodě 6 vynulováním systému měření točivého momentu v souladu s bodem 6.1.5 po fázi stabilizace zdvižením nápravy a opětovným změřením točivého momentu při zdvižené nápravě bezprostředně po provedení ověřovací zkoušky.

Aby byl výsledek zkoušky platný, musí být během ověřovací zkoušky dosaženo maximálního unášení systému měření točivého momentu odpovídajícího 150 Nm (součet obou kol).

5.2.   Rychlost vozidla

Rychlost vozidla se použije pro účely pozdějších kontrol věrohodnosti signálu rychlostního stupně a vychází ze signálu CAN.

5.3.   Zařazený rychlostní stupeň

Zařazený rychlostní stupeň není nutno měřit, měl by však být spočítán simulačním nástrojem na základě naměřených otáček motoru, rychlosti vozidla, rozměrů pneumatik a převodových poměrů vozidla v souladu s bodem 7. Zařazený rychlostní stupeň lze získat rovněž ze signálu CAN s cílem ověřit možné odchylky od zařazeného rychlostního stupně vypočteného simulačním nástrojem. V případě, že je během zkoušky odchylka mezi nimi větší než 5 %, musí výrobce vozidla zjistit a oznámit její důvody. Vstupní údaje o zařazeném rychlostním stupni se použijí v rámci simulačního nástroje za účelem výpočtu ztrát závislých na zařazeném rychlostním stupni v převodovce. Otáčky motoru simulační nástroj přebírá ze vstupních údajů, jak je popsáno v bodě 5.4.

5.4.   Rotační rychlost motoru

K měření otáček motoru se použije signál ze spojení s elektronickou řídící jednotkou vozidla prostřednictvím palubního diagnostického systému. Alternativní systémy měření jsou povoleny, pokud splňují požadavky stanovené v tabulce 2.

5.5.   Rotační rychlost kol na hnané nápravě

Systém měření rotační rychlosti levého a pravého kola na hnané nápravě k posouzení příkonu kol jako vstupu do simulačního nástroje za účelem simulace ověřovací zkoušky musí splňovat požadavky stanovené v tabulce 2.

5.6.   Otáčky ventilátoru

V případě otáček ventilátoru lze použít signál CAN, pokud je dostupný. Jako alternativu lze použít vnější snímač splňující požadavky stanovené v tabulce 2.

5.7.   Systém měření paliva

Spotřeba paliva se měří v rámci palubního systému měřícím zařízením uvádějícím celkové množství spotřebovaného paliva v kilogramech. Systém měření paliva používá jednu z těchto metod měření:

a)

Měření hmotnosti paliva. Zařízení na měření paliva musí splňovat požadavky na přesnost stanovené v tabulce 2 pro systém měření hmotnosti paliva.

b)

Měření objemu paliva spolu s korekcí tepelné roztažnosti paliva. Zařízení na měření objemu paliva a zařízení na měření teploty paliva musí splňovat požadavky na přesnost stanovené v tabulce 2 pro systém měření objemu paliva. Celková hmotnost spotřebovaného paliva se vypočítá podle těchto rovnic:

Formula

Formula

Formula

kde:

mfuel

=

vypočtená hmotnost paliva (kg)

n

=

celkový počet vzorků použitých pro měření.

ρ0

=

hustota paliva použitého při ověřovací zkoušce v (kg/m3). Hustota musí být stanovena v souladu s přílohou IX nařízení (EU) č. 582/2011. Pokud se při ověřovací zkoušce používá motorová nafta, lze použít také průměrnou hodnotu rozpětí hustoty referenčních paliv B7 v souladu s přílohou IX nařízení (EU) č. 582/2011.

t0

=

teplota paliva odpovídající hustotě ρ0 referenčního paliva, jak je definováno v příloze V [°C].

ρi

=

hustota paliva ve vzorku i [kg/m3].

Vfuel, i

=

celkový objem spotřebovaného paliva ve vzorku i [m3].

ti + 1

=

naměřená teplota paliva ve vzorku i+1 [°C].

β

=

korekční faktor teploty (0,001 K– 1).

5.8.   Hmotnost vozidla

Tyto hmotnosti vozidla se měří zařízením splňujícím požadavky stanovené v tabulce 2:

a)

skutečná hmotnost vozidla;

b)

skutečná hmotnost vozidla se zatížením.

5.9.   Obecné požadavky na měření v rámci palubního systému

Veškeré údaje se zaznamenávají alespoň ve frekvenci 2 Hz, nebo ve frekvenci doporučené výrobcem zařízení podle toho, která hodnota je vyšší.

Vstupní údaje pro simulační nástroj mohou pocházet z různých registračních zařízení. Měření musí zajistit tyto vstupní údaje:

a)

točivý moment na poháněných kolech vyjádřený na jedno kolo;

b)

rotační rychlost na poháněných kolech vyjádřená na jedno kolo;

c)

rychlostní stupeň (volitelné);

d)

otáčky motoru;

e)

otáčky ventilátoru;

f)

rychlost vozidla;

g)

průtok paliva.

Točivý moment a rotační rychlost na kolech se zaznamenávají do jednoho systému pro ukládání údajů. V případě použití různých systémů pro ukládání údajů se zaznamenává jeden společný signál, např. rychlost vozidla, aby se zajistilo správné časové sladění signálů.

Všechna používaná měřící zařízení musí splňovat požadavky na přesnost stanovené v tabulce 2. Každé zařízení, jež není v tabulce 2 uvedeno, musí splňovat požadavky na přesnost stanovené v tabulce 2 přílohy V.

Tabulka 2

Požadavky na systémy měření

Systém měření

Přesnost

Doba náběhu (1)

Rovnováha u hmotnosti vozidla

50 kg nebo

< 0,5 % max. kalibrace

podle toho, která hodnota je menší.

—

Rotační rychlost kol

< 0,5 % max. kalibrace

≤ 1 s

Hmotnostní průtok paliva u kapalných paliv

< 1,0 % odečtu nebo

< 0,5 % max. kalibrace

podle toho, která hodnota je větší

≤ 2 s

Systém měření objemu paliva (2)

< 1,0 % odečtu nebo

< 0,5 % max. kalibrace

podle toho, která hodnota je větší

≤ 2 s

Teplota paliva

± 1 °C

≤ 2 s

Čidlo pro měření otáček chladícího ventilátoru

0,4 % odečtu nebo 0,2 % max. kalibrace otáček podle toho, která hodnota je větší

≤ 1 s

Otáčky motoru

Jak stanoveno v příloze V

Točivý moment

U kalibrace 10 kNm:

< 40 Nm přesnost

< 20 Nm přeslech

< 0,1 s

Hodnoty maximální kalibrace jsou 1,1násobkem maximální předpokládané hodnoty očekávané během všech zkoušek u příslušného měřicího systému. V případě systému měření točivého momentu je možné maximální kalibraci omezit na 10 kNm.

Daná přesnost musí být splněna součtem všech jednotlivých přesností v případě použití více než jedné stupnice.

6.   Zkušební postup

6.1.   Příprava vozidla

Vozidlo musí vzato ze sériové výroby a vybírá se postupem stanoveným v bodě 3.

6.1.1.   Ověřování vstupních údajů

Jako základ pro ověřování vstupních údajů slouží soubor záznamů o vybraném vozidle vytvořený výrobcem. Identifikační číslo vybraného vozidla musí být totožné s identifikačním číslem vozidla uvedeným v souboru informací pro zákazníky.

Na žádost schvalovacího orgánu, který udělil licenci k provozu simulačního nástroje, výrobce vozidla do patnácti pracovních dnů poskytne soubor záznamů výrobce, vstupní informace a vstupní údaje nezbytné pro fungování simulačního nástroje, jakož i certifikát vlastností všech příslušných konstrukčních částí, samostatných technických celků a systémů souvisejících s emisemi CO2 a spotřebou paliva.

6.1.1.1   Ověření konstrukčních částí, samostatných technických celků a systémů a vstupních údajů a informací

U konstrukčních částí, samostatných technických celků a systémů namontovaných na vozidlo se provedou tyto kontroly:

a)

Integrita údajů simulačního nástroje: integrita kryptografického klíče souboru záznamů výrobce v souladu s čl. 9 odst. 3 opětovně vypočteného během ověřovací zkoušky pomocí hašovacího nástroje se ověří srovnáním s kryptografickým klíčem uvedeným v prohlášení o shodě;

b)

Údaje o vozidle: identifikační číslo vozidla, konfigurace náprav, vybraná pomocná zařízení a technologie pomocných a přidaných agregátů musí odpovídat vybranému vozidlu;

c)

Údaje o konstrukční části, samostatném technickém celku a systémech: certifikační číslo a typ modelu vytištěné na certifikátu vlastností souvisejících s emisemi CO2 a spotřebou paliva musí souhlasit s konstrukčními částmi, samostatnými technickými celky a systémy instalovanými ve vybraném vozidle;

d)

Klíč vstupních údajů simulačního nástroje a vstupních informací musí souhlasit s klíčem vytištěným na certifikátu vlastností souvisejících s emisemi CO2 a spotřebou paliva, pokud jde o tyto konstrukční části, samostatné technické celky nebo systémy:

i)

motory;

ii)

převodovky;

iii)

měniče točivého momentu;

iv)

jiné součásti pro přenos točivého momentu;

v)

přídavné součásti hnacího ústrojí;

vi)

nápravy;

vii)

odpor vzduchu karoserie nebo přípojných vozidel;

viii)

pneumatiky.

6.1.1.2.   Ověření hmotnosti vozidla

Na žádost schvalovacího orgánu, který udělil licenci k provozu simulačního nástroje, se do ověření vstupních údajů začlení ověření korigované skutečné hmotnosti vozidla.

V případě ověření hmotnosti se ověří hmotnost v provozním stavu vozidla v souladu s bodem 2 dodatku 2 přílohy I nařízení (ES) č. 1230/2012.

6.1.1.3.   Opatření, která je třeba přijmout

V případech nesouladu u certifikačního čísla nebo kryptografického klíče jednoho či více souborů týkajících se konstrukčních částí, samostatných technických celků nebo systémů uvedených v písm. d) podbodech i) až vii) bodu 6.1.1.1 se pro všechna další opatření nahradí nesprávné údaje souborem správných vstupních údajů splňujícím kontroly v souladu s body 6.1.1.1 a 6.1.1.2. Pokud pro konstrukční části, samostatné technické celky nebo systémy uvedené v písm. d) podbodech i) až vii) bodu 6.1.1.1 není k dispozici žádný kompletní soubor vstupních údajů se správnými vlastnostmi souvisejícími s emisemi CO2 a spotřebou paliva, ověřovací zkouška se ukončí a vozidlo u této zkoušky neuspělo.

6.1.2.   Fáze záběhu

Po ověření vstupních údajů v souladu s bodem 6.1.1 se může přistoupit k fázi záběhu až do maxima 15 000 ujetých kilometrů bez nutnosti používat referenční palivo, pokud stav počitadla ujetých kilometrů je nižší než 15 000 km. V případě poškození konstrukčních částí, samostatných technických celků nebo systémů uvedených v bodě 6.1.1 se tyto nahradí odpovídajícími konstrukčními částmi, samostatnými technickými celky nebo systémy opatřenými stejným certifikačním číslem. Záznam o nahrazení je nutno zanést do zkušebního protokolu.

Veškeré konstrukční části, samostatné technické celky nebo systémy musí být před měřením zkontrolovány, aby se vyloučily neobvyklé podmínky jako nesprávné hladiny oleje, ucpané filtry sání nebo varování palubního diagnostického systému.

6.1.3.   Nastavení měřícího zařízení

Všechny systémy měření musí být kalibrovány v souladu s instrukcemi výrobce zařízení. Pokud takové instrukce neexistují, musí se při kalibraci postupovat podle doporučení výrobce zařízení.

Po fázi záběhu se vozidlo vybaví systémy měření stanovenými v bodě 5.

6.1.4.   Nastavení zkušebního vozidla pro měření spotřeby paliva

Tahače skupiny vozidel definovaných v tabulce 1 přílohy I se vyzkouší s každým druhem návěsu, pokud lze použít náklad definovaný níže.

Nákladní vozidla skupiny vozidel definovaných v tabulce 1 přílohy I se vyzkouší spolu s přípojným vozidlem, pokud disponují odpovídajícím spojením. K přepravě nákladu lze použít kterýkoli typ karoserie nebo jiné zařízení stanovené níže.

Karoserie vozidel se v případě certifikace vlastností konstrukčních částí, samostatných technických celků nebo systémů souvisejících s emisemi CO2 a spotřebou paliva mohou odlišovat od standardních karoserií uvedených v tabulce 1 přílohy I.

Zatížení vozidla celkové hmotnosti vozidla musí být minimální vzhledem k hmotnosti blížící se celkové zkušební hmotnosti ve výši 90 % maximální celkové kombinované hmotnosti nebo celkové hmotnosti vozidla u nákladních vozidel bez přípojného vozidla.

Tlak nahuštění pneumatik musí být v souladu s doporučením výrobce. V případě certifikace pneumatik týkající se CO2 je přípustné, aby pneumatiky návěsu byly jiné než standardní pneumatiky uvedené v tabulce 2 v části B přílohy II nařízení (ES) č. 661/2009.

Všechna seřízení ovlivňující energetickou náročnost pomocných zařízení musí být případně nastavena na minimální přiměřenou spotřebu energie. Klimatizace musí být vypnuta a odvětrávání kabiny nastaveno na hodnotu nižší než střední hmotnostní průtok. Dodatečné spotřebiče, které nejsou k provozu vozidla nezbytné, musí být vypnuty. Vnější zdroje energie v kabině jako baterie jsou povoleny pouze za účelem provozování speciálního měřícího zařízení k provedení ověřovací zkoušky uvedeného v tabulce 2, nesmí však dodávat energii sériovému zařízení vozidla.

Je možné započít s regenerací filtru částic, která musí být ukončena před ověřovací zkouškou. Pokud regeneraci filtru částic nelze provést před ověřovací zkouškou, je zkouška neplatná a je nutné ji provést znovu.

6.1.5.   Ověřovací zkouška

6.1.5.1.   Volba trasy

Trasa zvolená pro účely ověřovací zkoušky musí splňovat požadavky stanovené v tabulce 3. Trasy mohou tvořit jak veřejné tak soukromé úseky.

6.1.5.2.   Stabilizace vozidla

Žádná zvláštní stabilizace vozidla se nepožaduje.

6.1.5.3.   Zahřátí vozidla

Před začátkem měření spotřeby paliva je třeba vozidlo projet, aby se zahřálo, jak je stanoveno v tabulce 3. Zahřívací fáze se při hodnocení ověřovací zkoušky nezohledňuje.

6.1.5.4.   Vynulování zařízení na měření točivého momentu

Vynulování zařízení na měření točivého momentu se provádí podle instrukcí výrobce zařízení. Pro účely vynulování musí být zajištěno, že se točivý moment na hnané nápravě rovná nule. Za účelem vynulování se vozidlo bezprostředně po zahřívací fázi zastaví a vynulování se provede bezprostředně po zastavení vozidla, aby se minimalizovaly vlivy ochlazování. Vynulování se ukončí do dvaceti minut.

6.1.5.5.   Měření spotřeby paliva

Měření spotřeby paliva se zahájí bezprostředně po vynulování zařízení na měření točivého momentu kol, zatímco je vozidlo v klidu a motor běží na volnoběh. V průběhu měření je třeba dodržovat styl jízdy vozidla bez nezbytného brždění, stlačování plynového pedálu a agresivního zatáčení. Použije se nastavení elektronických řídicích systémů, jež je automaticky aktivováno při nastartování vozidla, a řazení rychlostních stupňů provádí pokud možno automatická převodovka. Je-li k dispozici pouze manuální nastavení elektronických řídicích systémů, musí se zvolit nastavení s vyšší spotřebou paliva na kilometr. Doba měření spotřeby paliva nesmí překročit rozmezí stanovená v tabulce 3. Rovněž měření spotřeby paliva se ukončí, zatímco je vozidlo v klidu a motor běží na volnoběh, bezprostředně před měřením unášení zařízení na měření točivého momentu.

6.1.5.6.   Měření unášení zařízení na měření točivého momentu

Bezprostředně po ukončení měření spotřeby paliva se za pomoci měření točivého momentu ve stejném stavu vozidla jako během vynulování zaznamená unášení zařízení na měření točivého momentu. Pokud měření spotřeby paliva neskončí na nulové rychlosti vozidla, musí se pro účely měření unášení vozidlo zastavit pozvolna.

6.1.5.7.   Mezní podmínky pro ověřovací zkoušku

Mezní podmínky, které je při platné ověřovací zkoušce nutné dodržet, jsou stanoveny v tabulce 3.

Projde-li vozidlo ověřovací zkouškou v souladu s bodem 7, je zkouška prohlášena za platnou, i kdyby nebyly dodrženy tyto podmínky:

—

nedosažení minimálních hodnot v případě parametrů č. 1, 2, 6 a 9 v tabulce 3;

—

překročení minimálních hodnot v případě parametrů č. 3, 4, 5, 7, 8, 10 a 12 v tabulce 3.

Tabulka 3

Parametry platné ověřovací zkoušky

Č.

Parametr

Min.

Max.

Použitelné pro

1

Zahřátí [minuty]

60





2

Průměrná rychlost při zahřívání [km/h]

70 (3)

100



3

Doba trvání měření spotřeby paliva [minuty]

80

120



4

Část celkové vzdálenosti ujetá ve městě

2 %

8 %

Skupiny vozidel 4, 5, 9, 10

5

Část celkové vzdálenosti ujetá mimo město

7 %

13 %



6

Část celkové vzdálenosti ujetá na dálnici

74 %

—

Skupiny vozidel 4, 5, 9, 10

7

Doba trvání volnoběhu v klidovém stavu



5 %



8

Průměrná teplota okolního vzduchu

5 °C

30 °C



9

Stav vozovky: suchá

100 %





10

Stav vozovky: zasněžená nebo zledovatělá



0 %



11

Nadmořská výška trasy [m]

0

800



12

Doba trvání nepřerušovaného volnoběhu v klidovém stavu [minuty]



3



V případě mimořádných dopravních podmínek se ověřovací zkouška zopakuje.

6.1.6.   Hlášení údajů

Údaje zaznamenané v průběhu ověřovací zkoušky se hlásí schvalovacímu orgánu, který udělil licenci k provozu simulačního nástroje, následujícím způsobem:

a)

Zaznamenané údaje se hlásí formou konstantních 2 Hz signálů v souladu s tabulkou 1. Údaje zaznamenané ve frekvencích vyšších než 2 Hz se převedou na 2 Hz stanovením průměrných časových intervalů ve výši přibližně 2Hz uzlů. V případě frekvence odebírání vzorků např. 10 Hz, je první 2Hz uzel definován průměrem od 0,1 do 0,5 sekundy a druhý uzel je definován průměrem od 0,6 do 1,0 sekundy. Časové razítko každého uzlu je poslední razítko na jeden uzel, tj. 0,5, 1,0, 1,5 atd.

b)

Výkon na kolech se vypočítá z točivého momentu kol a rotační rychlosti kol. Všechny hodnoty se nejprve převedou na 2Hz signály v souladu s písmenem a). Poté se pro každé hnané kolo vypočte výkon na kolech ze 2Hz signálů točivého momentu a rychlosti, jak je stanoveno v této rovnici:

Formula

kde:

i

=

index levého a pravého kola na hnané nápravě

Pwheel-i (t)

=

výkon na levém a pravém hnaném kole v časovém uzlu (t) [kW]

nwheel-i (t)

=

rotační rychlost na levém a pravém hnaném kole v časovém uzlu (t) [ot/min]

Mdwheel-i (t)

=

točivý moment naměřený na levém a pravém hnaném kole v časovém uzlu (t) [Nm]

Vstupní údaje o výkonu na kolech pro účely simulace ověřovací zkoušky pomocí simulačního nástroje představuje součet výkonu všech hnaných kol vozidla, jak je stanoveno v této rovnici:

Formula

kde:

Pwheel (t)

=

celkový výkon na daném hnaném kole v časovém uzlu (t) [kW]

wd

=

počet hnaných kol

Tabulka 4

Formát oznamování naměřených údajů pro simulační nástroj při ověřovací zkoušce

Množství

Jednotka

Vstupní údaje záhlaví

Poznámka

Časový uzel

[s]

<t>



rychlost vozidla

[km/h]

<v>



otáčky motoru

[ot/min]

<n_eng>



otáčky ventilátoru chlazení motoru

[ot/min]

<n_fan>



točivý moment levého kola

[Nm]

<tq_left>



točivý moment pravého kola

[Nm]

<tq_right>



otáčky kola vlevo

[ot/min]

<n_wh_left>



otáčky kola vpravo

[ot/min]

<n_wh_right>



rychlostní stupeň

[-]

<gear>

případný signál pro MT a AMT

průtok paliva

[g/h]

<fc>

pro standardní výhřevnost (bod 7.2)

7.   Vyhodnocení zkoušky

Simulovaná spotřeba paliva se pomocí simulačního nástroje porovná s naměřenou spotřebou paliva.

7.1.   Simulace spotřeby paliva

Vstupními údaji a vstupními informacemi pro simulační nástroj při ověřovací zkoušce jsou:

a)

certifikované vlastnosti těchto konstrukčních částí, samostatných technických celků nebo systémů souvisejících s emisemi CO2 a spotřebou paliva:

i)

motorů;

ii)

převodovek;

iii)

měničů točivého momentu;

iv)

jiných součástí pro přenos točivého momentu;

v)

přídavných součástí hnacího ústrojí;

vi)

náprav.

b)

vstupní údaje stanovené v tabulce 4.

Výkon vypočtený simulačním nástrojem za použití rovnice podélných dynamik z naměřené rychlosti vozidla a průběhu sklonu vozovky je možno použít při kontrolách věrohodnosti k ověření, zda celková simulovaná práce vykonaná v cyklu je podobná naměřené hodnotě.

Simulační nástroj vypočte zařazené rychlostní stupně během ověřovací zkoušky výpočtem otáček motoru na jeden rychlostní stupeň při skutečné rychlosti vozidla a zvolením rychlostního stupně, který zajistí otáčky motoru, jež se nejvíce blíží těm naměřeným.

Naměřený výkon na kolech nahradí v ověřovacím modu simulačního nástroje simulovaný příkon kol. Naměřené otáčky motoru a rychlostní stupeň definovaný ve vstupních údajích ověřovací zkoušky nahradí odpovídající část simulace. Standardní výkon ventilátoru v simulačním nástroji nahradí výkon ventilátoru, který se z naměřených otáček ventilátoru v simulačním nástroji vypočítá takto:

Formula

kde:

Pfan

=

výkon ventilátoru, který se použije při simulaci pro účely ověřovací zkoušky, [kW]

RPMfan

=

naměřená rotační rychlost ventilátoru [1/s]

Dfan

=

průměr ventilátoru [m]

C1, C2, C3

=

obecné parametry v simulačním nástroji:

C1

=

7 320 W

C2

=

1 200 ot/m

C3

=

810 mm

Čerpadlu, kompresoru a generátoru se přiřadí standardní hodnoty v souladu s přílohou IX.

Všechny další kroky při simulaci a zpracování údajů o nápravě, převodovce a výkonnosti motoru musí být totožné s používáním simulačního nástroje za účelem stanovení a vykázání emisí CO2 a spotřeby paliva nových vozidel.

Simulovanou hodnotou spotřeby paliva je celkový průtok paliva po příslušnou zkušební vzdálenost při ověřovací zkoušce od ukončení vynulování provedeném po zahřívací fázi do konce zkoušky. Celková příslušná zkušební vzdálenost při ověřovací zkoušce se vypočte ze signálu rychlosti vozidla.

Výsledky simulačního nástroje pro ověřovací zkoušku se vypočtou tímto způsobem:

Formula

kde:

VT work

=

činnost při ověřovací zkoušce vypočtená simulačním nástrojem pro celou fázi měření spotřeby paliva [kWh]

Formula

FCsim

=

spotřeba paliva nasimulovaná simulačním nástrojem po celou fázi měření spotřeby paliva [g/kWh]

fs

=

míra simulace [Hz]

FCsim (t)

=

okamžitá spotřeba paliva nasimulovaná simulačním nástrojem po dobu zkoušky [g/s]

7.2.   Výpočet naměřené spotřeby paliva

Naměřený průtok paliva se integruje pro stejné časové rozpětí jako simulovaná spotřeba paliva. Naměřená spotřeba paliva pro celou zkoušku se vypočte takto:

Formula

kde:

FCm

=

spotřeba paliva naměřená integrací hmotnostního průtoku paliva po celou fázi měření spotřeby paliva [g/kWh]

FCm (t)

=

okamžitý hmotnostní průtok paliva během měření [g/s]

fs

=

frekvence sběru dat [Hz]

VT workm

=

činnost prováděná při ověřovací zkoušce na kolech vypočtená z naměřeného točivého momentu kol a rotační rychlosti kol po celou fázi měření spotřeby paliva [kWh]

Formula

Pwheel-i-measured,t

=

pozitivní výkon na levém (i = l) a pravém (i = 2) kole vypočtený z naměřeného točivého momentu kol a rotační rychlosti kol v čase t, kdy jsou zohledněny pouze hodnoty výkonu vyšší než nula

Formula

Torquei

=

okamžitě naměřený točivý moment na kole „i“ v čase „t“ [Nm]

rpmi

=

okamžitě naměřená rotační rychlost na kole „i“ v čase „t“ [min– 1]

Naměřené hodnoty spotřeby paliva se pro účely výpočtu výsledků ověřovací zkoušky opraví o hodnotu výhřevnosti (NCV), jak je stanoveno v bodě 3 přílohy V.

Formula

kde:

NCVmeas

=

výhřevnost paliva použitého během zkoušky stanovená v souladu s bodem 3.2 přílohy V [MJ/kg]

NCVstd

=

standardní výhřevnost podle tabulky 4 přílohy V [MJ/kg]

FCm,corr

=

spotřeba paliva naměřená integrací hmotnostního průtoku paliva po celou fázi měření spotřeby paliva opravená o hodnotu výhřevnosti zkušebního paliva [g/kWh]

7.3.   Kritéria: Vyhovělo/Nevyhovělo

Vozidlo vyhovělo ověřovací zkoušce, pokud poměr korigované naměřené spotřeby paliva k simulované spotřebě paliva nepřekračuje rozmezí stanovená v tabulce 5.

V případě, že fáze záběhu je kratší než 15 000 km, je možné opravit vliv palivové účinnosti vozidla tímto součinitelem vývoje:

Formula [g/kWh]

kde:

FCm-c

=

naměřená a opravená spotřeba paliva na kratší fázi záběhu

mileage

=

trasa záběhu [km]

ef

=

součinitel vývoje ve výši 0,98

Pokud je stav počitadla ujetých kilometrů vyšší než 15 000 km, oprava se neuplatní.

Poměr naměřené a simulované spotřeby paliva pro celkovou trasu ujetou v rámci ověřovací zkoušky se vypočítá jako poměr ověřovací zkoušky podle této rovnice:

Formula

kde:

CVTP

=

poměr naměřené a simulované spotřeby paliva v rámci ověřovací zkoušky

Pro účely srovnání s udávanými emisemi CO2 vozidla v souladu s článkem 9 se ověřené emise CO2 vozidla stanoví tímto způsobem:

Formula

kde:

CO2verified

=

ověřené emise CO2 vozidla v [g/t-km]

CO2declared

=

udávané emise CO2 vozidla v [g/t-km]

Nedodrží-li první vozidlo rozmezí CVTP, lze na žádost výrobce vozidla provést dvě další zkoušky na stejném vozidle, nebo s dvěma podobnými vozidly. Pro účely vyhodnocení kritéria „vyhovělo“ stanoveného v tabulce 5 se použijí průměry poměru ověřovací zkoušky z maximálně tří zkoušek. Nesplní-li vozidlo kritérium „vyhovělo“, pak v ověřovací zkoušce nevyhovělo.

Tabulka 5

Kritérium „Vyhovělo“/„Nevyhovělo“ v ověřovací zkoušce



CVPT

Kritérium „Vyhovělo“ v ověřovací zkoušce

< 1,075

8.   Postupy pro podávání zpráv

Pro každé zkoušené vozidlo vypracuje výrobce vozidla zkušební protokol, do něhož zanese alespoň tyto výsledky ověřovací zkoušky:

8.1.   Obecné údaje

8.1.1.   Název a adresa výrobce vozidla

8.1.2.   Adresa (adresy) montážního závodu (montážních závodů)

8.1.3.   Jméno, adresa, telefon, číslo faxu a e-mail zástupce výrobce vozidla

8.1.4.   Typ a obchodní označení

8.1.5.   Kritéria výběru konstrukčních částí souvisejících s vozidlem a emisemi CO2

8.1.6.   Majitel vozidla

8.1.7.   Stav počítadla ujetých kilometrů na začátku měření spotřeby paliva (km)

8.2.   Údaje o vozidle

8.2.1.   Model vozidla

8.2.2.   Identifikační číslo vozidla (VIN)

8.2.3.   Kategorie vozidla (N2, N3)

8.2.4.   Uspořádání náprav

8.2.5.   Maximální celková hmotnost vozidla (t)

8.2.6.   Skupina vozidel

8.2.7.   Korigovaná hmotnost vozidla (kg)

8.2.8.   Kryptografický klíč souboru záznamů výrobce

8.2.9.   Celková kombinovaná hmotnost jízdní soupravy (kg)

8.3.   Hlavní specifikace motoru

8.3.1.   Model motoru

8.3.2.   Certifikační číslo motoru

8.3.3.   Jmenovitý výkon motoru (kW)

8.3.4.   Zdvihový objem motoru (l)

8.3.5.   Typ referenčního paliva motoru (motorová nafta/LPG/CNG …)

8.3.6.   Klíč souboru/dokumentu mapy paliva

8.4.   Hlavní specifikace převodovky

8.4.1.   Model převodovky

8.4.2.   Certifikační číslo převodovky

8.4.3.   Hlavní možnost použitá pro vytvoření map ztrát (možnost 1/možnost 2/možnost 3/standardní hodnoty)

8.4.4.   Druh převodovky

8.4.5.   Počet rychlostních stupňů

8.4.6.   Převodový poměr posledního rychlostního stupně

8.4.7.   Typ odlehčovací brzdy

8.4.8.   Pohon pomocných a přídavných agregátů (ano/ne)

8.4.9.   Klíč souboru/dokumentu mapy účinnosti

8.5.   Hlavní specifikace odlehčovací brzdy

8.5.1.   Model odlehčovací brzdy

8.5.2.   Certifikační číslo odlehčovací brzdy

8.5.3.   Certifikační možnost použitá pro vytvoření mapy ztrát (standardní hodnoty/měření)

8.5.4.   Klíč souboru/dokumentu mapy účinnosti

8.6.   Specifikace měniče točivého momentu

8.6.1.   Model měniče točivého momentu

8.6.2.   Certifikační číslo měniče točivého momentu

8.6.3.   Certifikační možnost použitá pro vytvoření mapy ztrát (standardní hodnoty/měření)

8.6.4.   Klíč souboru/dokumentu mapy účinnosti

8.7.   Specifikace úhlového převodu

8.7.1.   Model úhlového převodu

8.7.2.   Certifikační číslo náprav

8.7.3.   Certifikační možnost použitá pro vytvoření mapy ztrát (standardní hodnoty/měření)

8.7.4.   Poměr úhlového převodu

8.7.5.   Klíč souboru/dokumentu mapy účinnosti

8.8.   Specifikace nápravy

8.8.1.   Model nápravy

8.8.2.   Certifikační číslo nápravy

8.8.3.   Certifikační možnost použitá pro vytvoření mapy ztrát (standardní hodnoty/měření)

8.8.4.   Typ nápravy (např. standardní jednoduchá poháněná náprava)

8.8.5.   Poměr náprav

8.8.6.   Klíč souboru/dokumentu mapy účinnosti

8.9.   Aerodynamika

8.9.1.   Model

8.9.2.   Certifikační možnost použitá k vytvoření CdxA (standardní hodnoty/měření)

8.9.3.   Číslo osvědčení CdxA (v příslušných případech)

8.9.4.   Hodnota CdxA

8.9.5.   Klíč souboru/dokumentu mapy účinnosti

8.10.   Hlavní specifikace pneumatik

8.10.1.   Certifikační číslo na všech nápravách

8.10.2.   Specifický součinitel valivého odporu všech pneumatik na všech nápravách

8.11.   Hlavní specifikace pomocných zařízení

8.11.1.   Technologie ventilátoru chlazení motoru

8.11.2.   Technologie čerpadla posilovače řízení

8.11.3.   Technologie elektrického systému

8.11.4.   Technologie pneumatického systému

8.12.   Zkušební podmínky

8.12.1.   Skutečná hmotnost vozidla (kg)

8.12.2.   Skutečná hmotnost vozidla se zatížením (kg)

8.12.3.   Doba zahřátí (minuty)

8.12.4.   Průměrná rychlost při zahřívání (km/h)

8.12.5.   Doba trvání měření spotřeby paliva (minuty)

8.12.6.   Část celkové vzdálenosti ujetá ve městě (%)

8.12.7.   Část celkové vzdálenosti ujetá mimo město (%)

8.12.8.   Část celkové vzdálenosti ujetá na dálnici (%)

8.12.9.   Doba trvání volnoběhu v klidovém stavu (%)

8.12.10.   Průměrná teplota okolí (oC)

8.12.11.   Stav vozovky (suchá, mokrá, zasněžená, zledovatělá, jiné – upřesněte)

8.12.12.   Maximální nadmořská výška trasy (m)

8.12.13.   Doba trvání nepřerušovaného volnoběhu v klidovém stavu (minuty)

8.13.   Výsledky ověřovací zkoušky

8.13.1.   Průměrný výkon ventilátoru vypočtený simulačním nástrojem pro účely ověřovací zkoušky (kW)

8.13.2.   Činnost při ověřovací zkoušce vypočtená simulačním nástrojem (kW)

8.13.3.   Činnost naměřená při ověřovací zkoušce (kW)

8.13.4.   Výhřevnost paliva použitého při ověřovací zkoušce (MJ/kg)

8.13.5.   Spotřeba paliva naměřená při ověřovací zkoušce (g/km)

8.13.6.   Spotřeba paliva naměřená, opravená při ověřovací zkoušce (g/kWh)

8.13.7.   Spotřeba paliva simulovaná při ověřovací zkoušce (g/km)

8.13.8.   Spotřeba paliva simulovaná při ověřovací zkoušce (g/kWh)

8.13.9.   Profil určení (dálková/dálková (EMS)/regionální/regionální (EMS)/městská/obecní/stavebnictví)

8.13.10.   Ověřené emise CO2 vozidla (g/tkm)

8.13.11.   Udávané emise CO2 vozidla (g/tkm)

8.13.12.   Poměr naměřené a simulované spotřeby paliva v rámci ověřovací zkoušky (–)

8.13.13.   Vyhovělo ověřovací zkoušce (ano/ne)

8.14.   Software a uživatelské informace

8.14.1.   Verze simulačního nástroje (X.X.X)

8.14.2.   Datum a čas simulace

“.

(1)  „Dobou náběhu“ se rozumí časový rozdíl mezi 10 % a 90 % odezvou konečného odečtu analyzátoru (t90 – t10).

(2)  Přesnost musí být dodržena u integrálního průtoku paliva po dobu 100 minut.

(3)  Nebo maximální rychlost vozidla, je-li nižší než 70 km/h.

PŘÍLOHA XI

Přílohy I, IV a IX směrnice 2007/46/ES se mění takto:

1)

Příloha I se mění takto:

a)

bod 3.5.7 se nahrazuje tímto:

„3.5.7

 Výrobcem udávané hodnoty“;

b)

doplňují se nové body 3.5.9 a 3.5.9.1, které znějí:

„3.5.9

Certifikace emisí CO2 a spotřeby paliva (u těžkých nákladních vozidel podle článku 6 nařízení Komise (EU) 2017/2400)

3.5.9.1

Licenční číslo simulačního nástroje:“;

2)

v příloze IV části 1 se vysvětlivka 16 nahrazuje tímto:

„(16)

 U vozidel s maximální technicky přípustnou hmotností naloženého vozidla nad 7 500 kg“;

3)

příloha IX se mění takto:

a)

v části I, VZOR A1 a B, STRANA 2, KATEGORIE VOZIDLA N2 (úplná a dokončená vozidla) se mění takto:

i)

bod 49 se nahrazuje tímto:

„49.

 Emise CO2/spotřeba paliva/spotřeba elektrické energie (m) (r):“;

ii)

doplňují se nové body 49.1 až 49.6, které znějí:

„49.1

Kryptografický klíč souboru záznamů výrobce vytvořený v souladu s modelem stanoveným v části I přílohy IV nařízení (EU) 2017/2400: …

49.2

Těžké nákladní vozidlo s nulovými emisemi definované v nařízení (EU) 2017/2400: ano/ne (1), (t)

49.3

Účelové vozidlo definované v nařízení (EU) 2017/2400: ano/ne (1), (u)

49.4

Kryptografický klíč souboru informací pro zákazníky vytvořený v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: … (u)

49.5

Specifické emise CO2 uvedené v bodě 2.3 souboru informací pro zákazníky vytvořeného v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: … gCO2/tkm

49.6

Průměrná hodnota zatížení uvedená v bodě 2.4 souboru informací pro zákazníky vytvořeného v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: … t“;

b)

v části I, VZOR A1 a B, STRANA 2, KATEGORIE VOZIDLA N3 (úplná a dokončená vozidla) se mění takto:

i)

bod 49 se zrušuje;

ii)

doplňují se nové body 49.1 až 49.6, které znějí:

„49.1

Kryptografický klíč souboru záznamů výrobce vytvořený v souladu s modelem stanoveným v části I přílohy IV nařízení (EU) 2017/2400: …

49.2

Těžké nákladní vozidlo s nulovými emisemi definované v nařízení (EU) 2017/2400: ano/ne (1), (t)

49.3

Účelové vozidlo definované v nařízení (EU) 2017/2400: ano/ne (1), (u)

49.4

Kryptografický klíč souboru informací pro zákazníky vytvořený v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: …(u)

49.5

Specifické emise CO2 uvedené v bodě 2.3 souboru informací pro zákazníky vytvořeného v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: …gCO2/tkm

49.6

Průměrná hodnota zatížení uvedená v bodě 2.4 souboru informací pro zákazníky vytvořeného v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: … t“;

c)

v části II, VZOR C1, STRANA 2, KATEGORIE VOZIDLA N2 (nedokončená vozidla) se mění takto: doplňují se nové body 49.1 až 49.6, které znějí:

„49.1

Kryptografický klíč souboru záznamů výrobce vytvořený v souladu s modelem stanoveným v části I přílohy IV nařízení (EU) 2017/2400: …

49.2

Těžké nákladní vozidlo s nulovými emisemi definované v nařízení (EU) 2017/2400: ano/ne (1), (t)

49.3

Účelové vozidlo definované v nařízení (EU) 2017/2400: ano/ne (1), (u)

49.4

Kryptografický klíč souboru informací pro zákazníky vytvořený v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: … (u)

49.5

Specifické emise CO2 uvedené v bodě 2.3 souboru informací pro zákazníky vytvořeného v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: … gCO2/tkm

49.6

Průměrná hodnota zatížení uvedená v bodě 2.4 souboru informací pro zákazníky vytvořeného v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: … t“;

d)

v části II, VZOR C1, STRANA 2, KATEGORIE VOZIDLA N3 (nedokončená vozidla) se doplňují nové body 49.1 až 49.6, které znějí:

„49.1

Kryptografický klíč souboru záznamů výrobce vytvořený v souladu s modelem stanoveným v části I přílohy IV nařízení (EU) 2017/2400: …

49.2

Těžké nákladní vozidlo s nulovými emisemi definované v nařízení (EU) 2017/2400: ano/ne (1), (t)

49.3

Účelové vozidlo definované v nařízení (EU) 2017/2400: ano/ne (1), (u)

49.4

Kryptografický klíč souboru informací pro zákazníky vytvořený v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: … (u)

49.5

Specifické emise CO2 uvedené v bodě 2.3 souboru informací pro zákazníky vytvořeného v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: … gCO2/tkm

49.6

Průměrná hodnota zatížení uvedená v bodě 2.4 souboru informací pro zákazníky vytvořeného v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400: … t“;

e)

doplňují se nové vysvětlivky k příloze IX, které znějí:

„t)

Použitelné pouze v případě, že vozidlo bylo schváleno v souladu s nařízením (ES) č. 595/2009.

u)

Použitelné pouze v případě, že vozidlo bylo schváleno v souladu s nařízením (ES) č. 595/2009 a soubor informací pro zákazníky byl vytvořen v souladu s modelem stanoveným v části II přílohy IV nařízení (EU) 2017/2400.“.
© Evropská unie, https://eur-lex.europa.eu/ , 1998-2022
Zavřít
MENU
Nejste přihlášeni
Zaregistrovat / Přihlásit se
Podrobné vyhledávání
Podrobné vyhledávání

Vyhledání konkrétního předpisu

K vyhledání konkrétního předpisu stačí zadat číslo/rok. (Např. 14/2000)

Fulltextové vyhledávání

Zadejte vhodně vybraná klíčová slova. Zadání může být v následujícíh tvarech:

  • náhrady škody: pokud zadáte více slov, najde všechny stránky, kde se vyskytují alespoň jedno ze zadaných slov. Na pořadí slov však nezáleží.
  • +náhrady: každé slovo, které předchází znaménko plus, se musí na stránce nacházet.
  • -náhrady: každé slovo, které předchází znaménko mínus, se nesmí na stránce nacházet.
  • "náhradě škod": řetězec uzavřený v uvozovkách bude vyhledán přesně tak, jak je zadán. Tj. budou vyhledány jen stránky, kde se vyskytují obě slova přesně za sebou.

Jednotlivá pravidla lze libovolně kombinovat.
