(EU) 2017/1151Nařízení Komise (EU) 2017/1151 ze dne 1. června 2017, kterým se doplňuje nařízení Evropského parlamentu a Rady (ES) č. 715/2007 o schvalování typu motorových vozidel z hlediska emisí z lehkých osobních vozidel a z užitkových vozidel (Euro 5 a Euro 6) a z hlediska přístupu k informacím o opravách a údržbě vozidla, mění směrnice Evropského parlamentu a Rady 2007/46/ES, nařízení Komise (ES) č. 692/2008 a nařízení Komise (EU) č. 1230/2012 a zrušuje nařízení Komise (ES) č. 692/2008 (Text s významem pro EHP)

Publikováno: Úř. věst. L 175, 7.7.2017, s. 1-643 Druh předpisu: Nařízení
Přijato: 1. června 2017 Autor předpisu: Evropská komise
Platnost od: 27. července 2017 Nabývá účinnosti: 27. července 2017
Platnost předpisu: Ano Pozbývá platnosti:

Text předpisu s celou hlavičkou je dostupný pouze pro registrované uživatele.



NAŘÍZENÍ KOMISE (EU) 2017/1151

ze dne 1. června 2017,

kterým se doplňuje nařízení Evropského parlamentu a Rady (ES) č. 715/2007 o schvalování typu motorových vozidel z hlediska emisí z lehkých osobních vozidel a z užitkových vozidel (Euro 5 a Euro 6) a z hlediska přístupu k informacím o opravách a údržbě vozidla, mění směrnice Evropského parlamentu a Rady 2007/46/ES, nařízení Komise (ES) č. 692/2008 a nařízení Komise (EU) č. 1230/2012 a zrušuje nařízení Komise (ES) č. 692/2008

(Text s významem pro EHP)

EVROPSKÁ KOMISE,

s ohledem na Smlouvu o Fungování Evropské unie,

s ohledem na nařízení Evropského parlamentu a Rady (ES) č. 715/2007 ze dne 20. června 2007 o schvalování typu motorových vozidel z hlediska emisí z lehkých osobních vozidel a z užitkových vozidel (Euro 5 a Euro 6) a z hlediska přístupu k informacím o opravách a údržbě vozidla (1), a zejména na článek 8 a čl. 14 odst. 3 uvedeného nařízení,

s ohledem na směrnici Evropského parlamentu a Rady 2007/46/ES ze dne 5. září 2007, kterou se stanoví rámec pro schvalování motorových vozidel a jejich přípojných vozidel, jakož i systémů, konstrukčních částí a samostatných technických celků určených pro tato vozidla (rámcová směrnice) (2), a zejména na čl. 39 odst. 2 uvedené směrnice,

vzhledem k těmto důvodům:

(1)

Nařízení Komise (ES) č. 692/2008, kterým se provádí a mění nařízení (ES) č. 715/2007 (3), stanoví, že lehká užitková vozidla se mají zkoušet v souladu s novým evropským jízdním cyklem (NEDC).

(2)

Na základě průběžného přezkumu příslušných postupů, zkušebních cyklů a výsledků zkoušek podle čl. 14 odst. 3 nařízení (ES) č. 715/2007 je zjevné, že informace o spotřebě paliva a emisích CO2 u vozidel zkoušených v souladu s NEDC již nejsou přiměřené a neodrážejí skutečné emise.

(3)

V této souvislosti je vhodné provést celosvětově harmonizované zkušební postupy pro lehká užitková vozidla (WLTP) do právních předpisů EU, a stanovit tak nový regulativní zkušební postup.

(4)

WLTP byl vyvinut na úrovni Evropské hospodářské komise OSN (EHK OSN) a byl přijat Světovým fórem pro harmonizaci předpisů pro motorová vozidla (WP.29) jako celosvětový technický předpis č. 15 v březnu 2014.

(5)

Kromě pravdivějších informací o spotřebě paliva a emisích CO2 pro spotřebitele a regulatorní účely vytváří WLTP také celosvětový rámec pro zkoušení vozidel, což vede k užší mezinárodní harmonizaci požadavků na zkoušení.

(6)

WLTP stanoví úplný popis zkušebního cyklu vozidla pro CO2 a emise regulovaných znečišťujících látek za normalizovaných podmínek okolního prostředí. Za účelem jeho přizpůsobení systému EU schvalování typu je nezbytné ho doplnit o ustanovení vedoucí k dalšímu zdokonalení požadavků na transparentnost u technických parametrů, díky kterému budou moci nezávislé strany znovu dosáhnout výsledků zkoušek schválení typu, a o ustanovení, díky kterému se sníží flexibilita zkoušení.

(7)

Tento návrh rovněž stanoví revidovaný postup pro posouzení shodnosti výroby (CoP) vozidel. Vzhledem k tomu, že podle nových ustanovení bude součinitel vývoje emisí v rámci CoP, jak je popsán v bodě 4.2.4.1 přílohy I, pravděpodobně častěji výrobcem určován na základě zvláštní zkoušky namísto použití standardní hodnoty, bude třeba příslušný zkušební postup v příhodnou dobu přezkoumat.

(8)

WLTP stanoví nový zkušební cyklus a postup pro měření emisí, zatímco ostatní povinnosti, jako jsou ty, které souvisejí s životností zařízení k regulaci znečišťujících látek, shodností v provozu nebo spotřebitelskými informacemi o emisích CO2 a spotřebě paliva, zůstávají v podstatě stejné jako povinnosti stanovené v nařízení (ES) č. 692/2008.

(9)

Aby schvalovací orgány a výrobci mohli zavést postupy nezbytné ke splnění požadavků tohoto nařízení a také v co největší míře dodržovat stanovený harmonogram pro uplatňování požadavků na emise, mělo by toto nařízení platit pro nová schválení typu u vozidel kategorií M1, M2 a kategorie N1 třídy I od 1. září 2017 a u vozidel kategorie N1 třídy II a III a kategorie N2 od 1. září 2018 a pro nová vozidla kategorií M1, M2 a kategorie N1 třídy I od 1. září 2018 a u vozidel kategorie N1 třídy II a III a kategorie N2 od 1. září 2019.

(10)

Vzhledem k tomu, že účelem tohoto nařízení je zavedení WLTP do evropských právních předpisů, harmonogram a přechodná ustanovení pro zavedení postupu zkoušky emisí v reálném provozu zůstávají stejné jako ty, které vymezila nařízení Komise (EU) 2016/427 (4) a (EU) 2016/646 (5).

(11)

Opatření stanovená tímto nařízením jsou v souladu se stanoviskem Technického výboru – motorová vozidla,

PŘIJALA TOTO NAŘÍZENÍ:

Článek 1

Předmět

Tímto nařízením se stanoví opatření k provedení nařízení (ES) č. 715/2007.

Článek 2

Definice

Pro účely tohoto nařízení se použijí tyto definice:

1)

„typem vozidla z hlediska emisí a informací o opravách a údržbě vozidla“ se rozumí skupina vozidel, která:

a)

se neliší, pokud jde o kritéria zakládající „interpolační rodinu“, jak je definována v bodě 5.6 přílohy XXI;

b)

náležejí do jednoho „interpolačního rozpětí CO2“, jak je definováno v bodě 1.2.3.2 dílčí přílohy 6 k příloze XXI;

c)

se neliší znaky, jež mají nezanedbatelný vliv na emise výfukových plynů, jako jsou mimo jiné následující:

druhy a sled zařízení k regulaci znečišťujících látek (např. třícestný katalyzátor, oxidační katalyzátor, adsorbér NOx chudých směsí, selektivní katalytická redukce, katalyzátor NOx chudých směsí, filtr pevných částic nebo jejich kombinace v jediné jednotce),

recirkulace výfukových plynů (je na vozidle nebo není, interní/externí, chlazená/bez chlazení, nízkotlaká/vysokotlaká);

2)

„ES schválením typu vozidla z hlediska emisí a informací o opravách a údržbě vozidla“ se rozumí ES schválení typu vozidel spadajících do „typu vozidla z hlediska emisí a informací o opravách a údržbě vozidla“, pokud jde o jejich výfukové emise, emise plynů z klikové skříně, emise způsobené vypařováním, spotřebu paliva a přístup k informacím z palubních diagnostických systémů vozidla a informacím o opravách a údržbě vozidla;

3)

„počítadlem ujetých kilometrů“ se rozumí ta část zařízení pro počítání ujetých kilometrů, která udává řidiči celkovou vzdálenost, kterou vozidlo zaznamenalo od svého uvedení do provozu;

4)

„pomocným startovacím zařízením“ se rozumí žhavicí svíčka, úpravy časování vstřiku a další zařízení pomáhající motoru při startování bez obohacování směsi vzduch/palivo;

5)

„objemem motoru“ se rozumí buď:

a)

jmenovitý zdvihový objem u vratných pístových motorů, nebo

b)

dvojnásobek jmenovitého zdvihového objemu u motorů s rotačními písty (Wankelovy motory);

6)

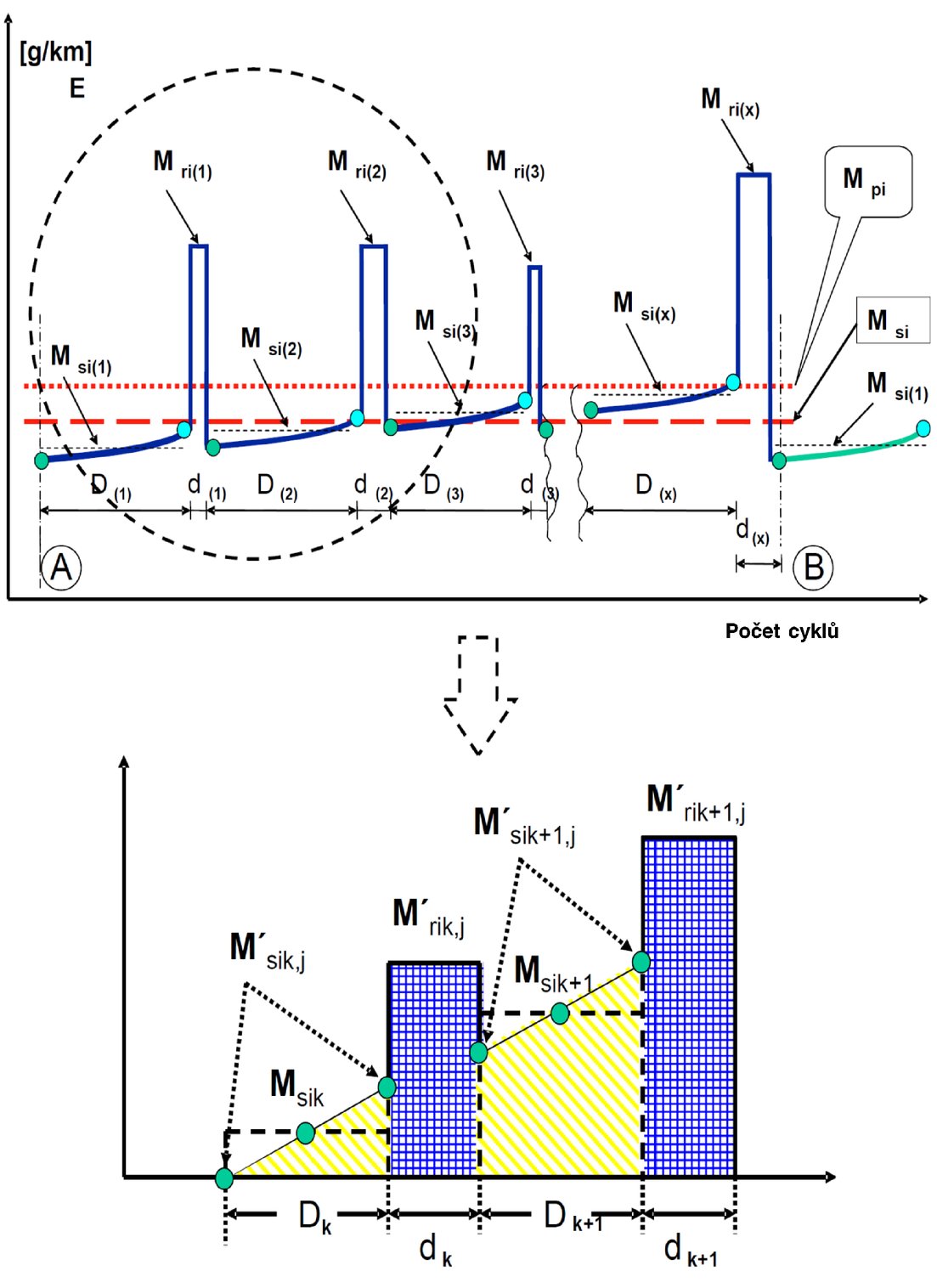

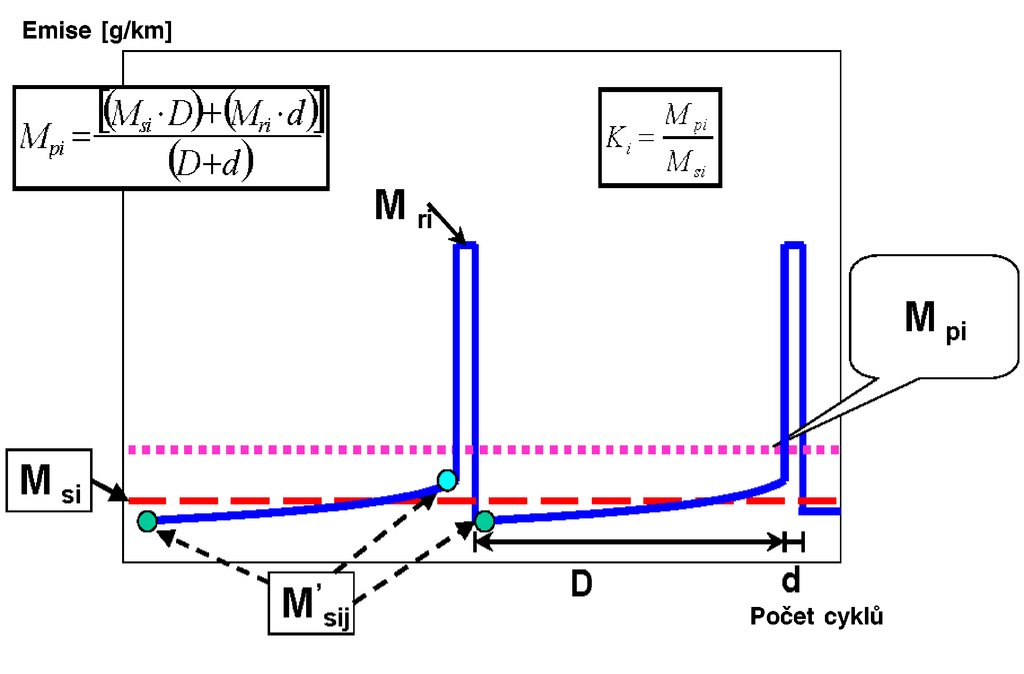

„periodicky se regenerujícím systémem“ se rozumí zařízení k regulaci výfukových emisí (např. katalyzátor, filtr pevných částic), které vyžaduje periodický postup regenerace po ujetí méně než 4 000 km za normálního provozu vozidla;

7)

„původním náhradním zařízením k regulaci znečišťujících látek“ se rozumí zařízení k regulaci znečišťujících látek nebo soustava takových zařízení, jejichž typy jsou uvedeny v dodatku 4 k příloze I tohoto nařízení, ale držitel schválení typu vozidla je nabízí na trhu jako samostatný technický celek;

8)

„typem zařízení k regulaci znečišťujících látek“ se rozumí katalyzátory a filtry pevných částic, které se neliší v těchto zásadních aspektech:

a)

počet nosičů, struktura a materiál;

b)

typ činnosti každého nosiče;

c)

objem, poměr čelního průřezu a délky nosiče;

d)

obsah katalytického materiálu;

e)

poměr katalytických materiálů;

f)

hustota kanálků;

g)

rozměry a tvar;

h)

tepelná ochrana;

9)

„jednopalivovým vozidlem“ se rozumí vozidlo poháněné primárně jedním typem paliva;

10)

„jednopalivovým vozidlem na plyn“ se rozumí jednopalivové vozidlo, které je primárně poháněno LPG, NG/biomethanem nebo vodíkem, avšak může mít také benzinový systém používaný pouze pro nouzové účely nebo pro startování, pokud benzinová nádrž pojme nejvýše 15 litrů benzinu;

11)

„dvoupalivovým (bi-fuel) vozidlem“ se rozumí vozidlo se dvěma oddělenými systémy pro skladování paliv, které může být poháněno střídavě dvěma různými palivy a které je konstruováno tak, aby bylo poháněno vždy jen jedním z těchto paliv;

12)

„dvoupalivovým (bi-fuel) vozidlem na plyn“ se rozumí dvoupalivové (bi-fuel) vozidlo, které může být poháněno benzinem a také buď LPG, NG/biomethanem, nebo vodíkem;

13)

„vozidlem flex fuel“ se rozumí vozidlo s jedním systémem pro skladování paliv, které může být poháněno různými směsmi dvou či více paliv;

14)

„vozidlem flex fuel na ethanol“ se rozumí vozidlo flex fuel, které může být poháněno benzinem nebo směsí benzinu a ethanolu s obsahem ethanolu ve výši až 85 % (E85);

15)

„vozidlem flex fuel na bionaftu“ se rozumí vozidlo flex fuel, které může být poháněno minerální naftou nebo směsí minerální nafty a bionafty;

16)

„vozidlem s hybridním elektrickým pohonem“ (HEV) se rozumí vozidlo s hybridním pohonem, jehož jedním měničem hnací energie je elektrický stroj;

17)

„řádně udržovaným a užívaným“ se v případě zkušebního vozidla rozumí, že dané vozidlo splňuje kritéria pro přijetí vybraného vozidla podle bodu 2 dodatku 3 k předpisu EHK OSN č. 83 (6);

18)

„systémem pro regulaci emisí“ se v rámci palubního diagnostického systému rozumí elektronická řídicí jednotka motoru a všechny konstrukční části související s výfukovými emisemi nebo s emisemi způsobenými vypařováním, které dodávají vstupní signály nebo přijímají signály z řídicí jednotky;

19)

„indikátorem chybné funkce“ (MI) se rozumí optický nebo akustický indikátor, který zřetelně informuje řidiče vozidla v případě chybné funkce jakékoli konstrukční části související s emisemi a napojené na palubní diagnostický systém nebo chybné funkce samotného palubního diagnostického systému;

20)

„chybnou funkcí“ se rozumí porucha konstrukční části nebo systému souvisejících s emisemi, která může vést ke zvýšení emisí nad mezní hodnoty stanovené v bodě 2.3 přílohy XI nebo případ, kdy palubní diagnostický systém není schopen plnit základní požadavky na monitorování stanovené v příloze XI;

21)

„sekundárním vzduchem“ se rozumí vzduch přiváděný do výfukového systému čerpadlem, sacím ventilem nebo jiným způsobem, aby se napomohlo oxidaci HC a CO obsažených v proudu výfukových plynů;

22)

„jízdním cyklem“ se v případě palubních diagnostických systémů rozumí cyklus, který se skládá ze spuštění motoru, jízdního režimu, při kterém by byla případná chybná funkce zjištěna, a z vypnutí motoru;

23)

„přístupem k informacím“ se rozumí dostupnost všech informací z palubních diagnostických systémů a informací o opravách a údržbě vozidla požadovaných pro kontrolu, diagnostiku, údržbu nebo opravy vozidla;

24)

„nedostatkem“ se v případě palubních diagnostických systémů rozumí stav, kdy až dvě samostatné konstrukční části nebo systémy, které jsou monitorovány, mají dočasné nebo trvalé provozní vlastnosti zhoršující jinak účinné monitorování těchto konstrukčních částí nebo systémů palubním diagnostickým systémem nebo nesplňují všechny ostatní podrobné požadavky pro palubní diagnostiku;

25)

„poškozeným náhradním zařízením k regulaci znečišťujících látek“ se rozumí zařízení k regulaci znečišťujících látek, jak je definováno v čl. 3 odst. 11 nařízení (ES) č. 715/2007, které zestárlo nebo bylo uměle poškozeno tak, že splňuje požadavky stanovené v oddíle 1 dodatku 1 k příloze XI předpisu EHK OSN č. 83;

26)

„informacemi palubního diagnostického systému ve vozidle“ se rozumí informace související s palubním diagnostickým systémem o jakémkoli elektronickém systému ve vozidle;

27)

„činidlem“ se rozumí jakýkoli produkt s výjimkou paliva, který je uložen ve vozidle a je dodáván systémem následného zpracování výfukových plynů podle požadavku systému pro regulaci emisí;

28)

„hmotností v provozním stavu“ se rozumí hmotnost vozidla, jehož palivová nádrž (palivové nádrže) je naplněna alespoň na 90 % svého objemu, včetně hmotnosti řidiče, paliva a kapalin a které je vybaveno standardním vybavením podle specifikací výrobce, a jsou-li součástí vybavení, i hmotnost karoserie, kabiny, spojovacího zařízení a náhradního kola (náhradních kol), jakož i nářadí;

29)

„selháním zapalování“ se rozumí případ, kdy nedojde ke spalování ve válci zážehového motoru, protože nevznikne jiskra, z důvodu špatného dávkování paliva, nedostatečné komprese nebo z jakékoliv jiné příčiny;

30)

„systémem či zařízením pro studený start“ se rozumí systém, který dočasně obohacuje směs vzduch/palivo v motoru tak, aby se usnadnilo startování motoru;

31)

„jednotkou odběru výkonu“ se rozumí motorem poháněné zařízení k pohonu pomocných a přídavných zařízení na vozidle;

32)

„malými výrobci“ se rozumí výrobci vozidel, jejichž celosvětová roční produkce nepřesahuje 10 000 jednotek;

33)

„elektrickým hnacím ústrojím“ se rozumí systém, který se skládá z jednoho nebo více zásobníků elektrické energie, jednoho nebo více elektrických konvertorů a jednoho nebo více elektrických strojů, které mění uskladněnou elektrickou energii na mechanickou energii dodávanou kolům k pohonu vozidla;

34)

„výhradně elektrickým vozidlem“ (PEV) se rozumí vozidlo vybavené hnacím ústrojím, které jako měniče hnací energie využívá výhradně elektrické stroje a jako systémy skladování hnací energie využívá výhradně dobíjecí systémy skladování elektrické energie;

35)

„palivovým článkem“ se rozumí měnič energie přeměňující (vstupní) chemickou energii na (výstupní) elektrickou energii nebo opačně;

36)

„vozidlem s palivovými články“ (FCV) se rozumí vozidlo vybavené hnacím ústrojím, které obsahuje výhradně jeden nebo více palivových článků a jeden nebo více elektrických strojů sloužících jako měniče hnací energie;

37)

„netto výkonem“ se rozumí výkon získaný na zkušebním stavu na konci klikového hřídele nebo rovnocenného orgánu při odpovídajících otáčkách motoru spolu s pomocným zařízením, zkoušený v souladu s přílohou XX (Měření netto výkonu motoru a maximálního 30minutového výkonu elektrické poháněcí soustavy) a stanovený za referenčních atmosférických podmínek;

38)

„jmenovitým výkonem motoru“ (Prated) se rozumí maximální výkon motoru v kW podle požadavků přílohy XX tohoto nařízení;

39)

„maximálním 30minutovým výkonem“ se rozumí maximální netto výkon elektrické poháněcí soustavy při stejnosměrném napětí, jak je uvedeno v bodě 5.3.2 předpisu EHK OSN č. 85 (7);

40)

„studeným startem“ se v souvislosti s monitorovacími funkcemi palubního diagnostického systému pro sledování poměru výkonu v provozu rozumí start motoru při teplotě chladicí kapaliny motoru (nebo rovnocenné teplotě) nižší nebo rovné 35 °C a nižší nebo rovné teplotě o 7 °C vyšší než teplota okolí (je-li k dispozici);

41)

„emisemi v reálném provozu“ se rozumí emise vozidla za normálních podmínek používání;

42)

„přenosným systémem pro měření emisí“ (PEMS) se rozumí přenosný systém pro měření emisí splňující požadavky stanovené v dodatku 1 k příloze IIIA;

43)

„základní emisní strategií“ (BES) se rozumí strategie pro emise, která je aktivní v celém rozsahu otáček a zatížení vozidla, dokud se neaktivuje pomocná emisní strategie;

44)

„pomocnou emisní strategií“ (AES) se rozumí strategie pro emise, která se aktivuje nebo která nahrazuje či mění BES za specifickým účelem nebo v reakci na specifický soubor okolních nebo provozních podmínek a která je aktivní pouze za těchto provozních podmínek;

45)

„systémem pro skladování paliv“ se rozumí zařízení umožňující skladování paliva, které se skládá z palivové nádrže, plnicího hrdla palivové nádrže, víčka plnicího hrdla a palivového čerpadla;

46)

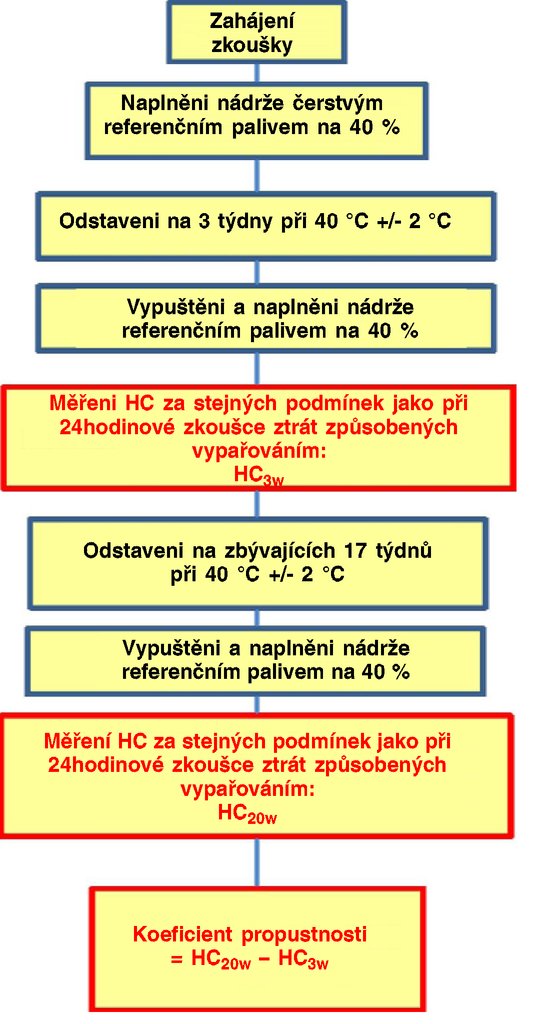

„koeficientem propustnosti“ (PF) se rozumí emise uhlovodíků způsobené propustností systému pro skladování paliv;

47)

„jednovrstevnou nádrží“ se rozumí palivová nádrž vyrobená z jedné vrstvy materiálu;

48)

„vícevrstevnou nádrží“ se rozumí palivová nádrž vyrobená nejméně ze dvou vrstev různých materiálů, z nichž jeden je nepropustný pro uhlovodíky včetně ethanolu.

Článek 3

Požadavky pro schválení typu

1.   Za účelem získání ES schválení typu z hlediska emisí a informací o opravách a údržbě vozidla výrobce prokáže, že vozidla při zkouškách podle postupů uvedených v přílohách IIIA až VIII, XI, XIV, XVI, XX a XXI splňují požadavky stanovené v tomto nařízení. Výrobce rovněž zajistí, že referenční paliva splňují požadavky stanovené v příloze IX.

2.   Vozidla se podrobí zkouškám uvedeným na obrázku I.2.4 přílohy I.

3.   Alternativně k požadavkům obsaženým v přílohách II, V až VIII, XI, XVI a XXI mohou malí výrobci požádat o udělení ES schválení typu pro typ vozidla, jejž schválil orgán třetí země, a to na základě právních aktů uvedených v bodě 2.1 přílohy I.

Nezbytnou podmínkou k získání ES schválení typu z hlediska emisí a informací o opravách a údržbě vozidla podle tohoto odstavce jsou zkoušky emisí pro účely technické prohlídky stanovené v příloze IV, zkoušky spotřeby paliva a emisí CO2 stanovené v příloze XXI a požadavky na přístup k informacím palubního diagnostického systému vozidla a informacím o opravách a údržbě vozidla stanoveným v příloze XIV.

Schvalovací orgán informuje Komisi o okolnostech každého schválení typu uděleného podle tohoto odstavce.

4.   Konkrétní požadavky pro hrdla palivových nádrží a bezpečnost elektronických systémů jsou stanoveny v bodech 2.2 a 2.3 přílohy I.

5.   Výrobce přijme technická opatření k účinnému snížení výfukových emisí a emisí způsobených vypařováním během běžné životnosti vozidla za běžných podmínek používání, v souladu s tímto nařízením.

To se také týká provozní bezpečnosti hadic, spojek a přípojek užívaných v systému pro regulaci emisí, které musí být konstruovány tak, aby odpovídaly původnímu konstrukčnímu záměru.

6.   Výrobce zajistí, aby výsledky zkoušek emisí splňovaly danou mezní hodnotu podle konkrétních zkušebních podmínek stanovených tímto nařízením.

7.   Zkouška typu 1 stanovená v příloze XXI se u vozidel poháněných LPG nebo NG/biomethanem vykoná s různými složeními LPG nebo NG/biomethanu, jak je stanoveno v příloze XII. U vozidel, která mohou být poháněna benzinem nebo LPG nebo NG/biometanem se vykoná zkouška s oběma palivy a jejich činnost s LPG nebo s NG/biometanem se při této zkoušce ověří při různém složení LPG nebo NG/biometanu, jak je stanoveno v příloze XII.

Aniž je dotčen požadavek předchozího pododstavce, vozidla, která mohou být poháněna benzinem i plynným palivem, avšak mají benzinový systém jen pro nouzové účely nebo startování a jejichž benzinová nádrž nemá objem větší než 15 litrů benzinu, se pro zkoušku typu 1 pokládají za vozidla, která pracují jen s plynným palivem.

8.   V případě zkoušky typu 2 stanovené v dodatku 1 k příloze IV je maximální povolený obsah oxidu uhelnatého ve výfukových plynech při normálních volnoběžných otáčkách motoru takový, jaký uvádí výrobce vozidla. Maximální obsah oxidu uhelnatého by nicméně neměl překročit 0,3 % obj.

Objem oxidu uhelnatého ve výfukových plynech při zvýšených volnoběžných otáčkách motoru nesmí překročit 0,2 %, přičemž otáčky motoru dosahují minimálně 2 000 min.–1 a lambda je 1 ± 0,03 nebo odpovídá specifikacím výrobce.

9.   Výrobce zajistí, aby při zkoušce typu 3 stanovené v příloze V větrací systém motoru zabraňoval emisím jakýchkoli plynů z klikové skříně do atmosféry.

10.   Zkouška typu 6 pro měření emisí při nízkých teplotách, stanovená v příloze VIII, se nepoužije na vozidla se vznětovým motorem.

Při žádosti o schválení typu výrobci nicméně schvalovacímu orgánu předloží informace prokazující, že zařízení pro následné zpracování NOx dosahuje dostatečně vysoké teploty pro účinné fungování, a to před uplynutím 400 sekund po studeném startu za teploty –7 °C, jak je popsáno ve zkoušce typu 6.

Kromě toho výrobce schvalovacímu orgánu poskytne informace o strategii fungování systému recirkulace výfukových plynů, včetně jeho fungování za nízkých teplot.

Tyto informace rovněž zahrnou popis veškerých dopadů na emise.

Schvalovací orgán neudělí schválení typu, pokud poskytnuté informace dostatečně neprokážou, že zařízení pro následné zpracování skutečně dosahuje dostatečně vysoké teploty pro účinné fungování ve stanoveném časovém úseku.

Schvalovací orgán na žádost Komise poskytne informace o výkonu zařízení pro následné zpracování NOx a systému recirkulace výfukových plynů za nízkých teplot.

11.   Výrobce zajistí, že po celou dobu běžné životnosti vozidla, jehož typ byl schválen podle nařízení (ES) č. 715/2007, jeho emise, jak byly určeny v souladu s požadavky stanovenými v příloze IIIA a emitovány během zkoušky emisí v reálném provozu provedené podle uvedené přílohy, nepřekročí hodnoty naměřené při uvedené zkoušce.

Schválení typu v souladu s nařízením (ES) č. 715/2007 může být vydáno pouze tehdy, je-li vozidlo členem validované rodiny určené pro zkoušky PEMS podle dodatku 7 k příloze IIIA.

Článek 4

Požadavky pro schválení typu týkající se palubního diagnostického systému

1.   Výrobce zajistí, aby veškerá vozidla byla vybavena palubním diagnostickým systémem.

2.   Palubní diagnostický systém musí být navržen, konstruován a instalován ve vozidle tak, aby umožňoval identifikovat druhy zhoršení výkonu nebo chybných funkcí během celé doby životnosti vozidla.

3.   Palubní diagnostický systém musí za běžných podmínek užívání splňovat požadavky tohoto nařízení.

4.   Při zkoušení s vadnou konstrukční částí podle dodatku 1 k příloze XI se musí aktivovat indikátor chybné funkce palubního diagnostického systému.

Indikátor chybné funkce palubního diagnostického systému se během této zkoušky může aktivovat i při úrovni emisí pod mezními hodnotami palubního diagnostického systému uvedenými v bodě 2.3 přílohy XI.

5.   Výrobce zajistí, aby palubní diagnostický systém splňoval požadavky na výkon v provozu stanovené v bodě 3 dodatku 1 k příloze XI tohoto nařízení za všech rozumně předvídatelných podmínek jízdy.

6.   Data související s provozním výkonem, která mají být uložena a ohlášena palubním diagnostickým systémem vozidla podle ustanovení bodu 7.6 dodatku 1 k příloze XI předpisu EHK OSN č. 83, musí dát výrobce kdykoli k dispozici vnitrostátním orgánům a nezávislým provozovatelům, a to v nešifrované formě.

Článek 5

Žádost o ES schválení typu vozidla z hlediska emisí a přístupu k informacím o opravách a údržbě vozidla

1.   Výrobce předloží schvalovacímu orgánu žádost o ES schválení typu vozidla z hlediska emisí a přístupu k informacím o opravách a údržbě vozidla.

2.   Žádost uvedená v odstavci 1 musí být vypracována podle vzoru informačního dokumentu uvedeného v dodatku 3 k příloze I.

3.   Kromě toho výrobce předloží tyto informace:

a)

v případě vozidel vybavených zážehovými motory prohlášení výrobce o minimálním procentu selhání zapalování z celkového počtu zážehů, která by buď vedla k překročení mezních hodnot emisí stanovených v bodě 2.3 přílohy XI, pokud by uvedené procento selhání bývalo bylo přítomno od začátku zkoušky typu 1 vybrané pro předvedení podle přílohy XI tohoto nařízení, nebo by mohla způsobit přehřátí jednoho či více katalyzátorů, což by vedlo k nenapravitelným škodám;

b)

podrobný popis všech funkčních vlastností palubního diagnostického systému, včetně seznamu odpovídajících částí systému pro regulaci emisí vozidla, které jsou monitorovány palubním diagnostickým systémem;

c)

popis indikátoru chybné funkce, který používá palubní diagnostický systém, aby signalizoval řidiči vozidla chybu;

d)

prohlášení výrobce o tom, že palubní diagnostický systém splňuje ustanovení bodě 3 dodatku 1 k příloze XI vztahující se na výkon v provozu za všech rozumně předvídatelných podmínek jízdy;

e)

nákres s podrobným popisem technických kritérií a zdůvodnění zvýšení čitatele i jmenovatele každého monitorovacího systému, který musí splňovat požadavky bodů 7.2 a 7.3 dodatku 1 k příloze XI předpisu EHK OSN č. 83, jakož i vyřazení čitatelů, jmenovatelů a společného jmenovatele za podmínek popsaných v bodě 7.7 dodatku 1 k příloze XI předpisu EHK OSN č. 83;

f)

popis opatření přijatých k tomu, aby se zabránilo nedovoleným úpravám a zásahům do počítače pro regulaci emisí a počítadla ujetých kilometrů, včetně zaznamenávání hodnot ujetých kilometrů pro účely požadavků v přílohách XI a XVI;

g)

případně specifikaci rodiny vozidel podle dodatku 2 k příloze 11 předpisu EHK OSN č. 83;

h)

případně kopie dalších schválení typu s příslušnými údaji, které umožní rozšířit schválení a stanovit faktory zhoršení.

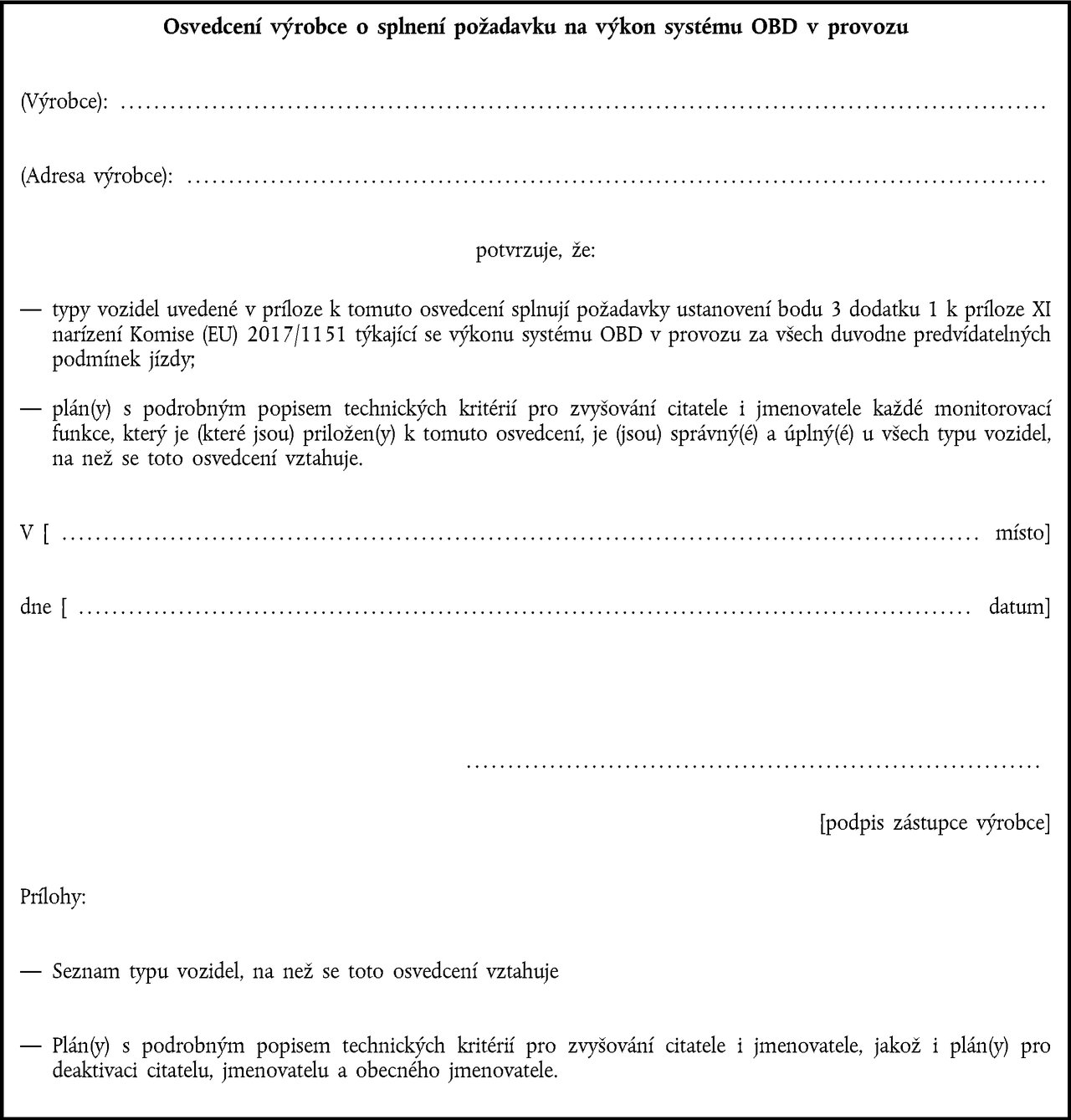

4.   Pro účely odst. 3 písm. d) výrobce použije vzor prohlášení výrobce o splnění požadavků týkajících se výkonu palubních diagnostických systémů v provozu podle dodatku 7 k příloze I.

5.   Pro účely odst. 3 písm. e) schvalovací orgán, který uděluje schválení, na žádost zpřístupní informace uvedené ve zmíněném odstavci schvalovacím orgánům nebo Komisi.

6.   Pro účely odst. 3 písm. d) a e) schvalovací orgány neschválí vozidlo, pokud informace předložené výrobcem nepostačují ke splnění požadavků bodu 3 dodatku 1 k příloze XI.

Body 7.2, 7.3 a 7.7 dodatku 1 k příloze XI předpisu EHK OSN č. 83 platí za všech rozumně předvídatelných jízdních podmínek.

V rámci posouzení provedení požadavků stanovených v uvedených odstavcích schvalovací orgány zohlední stav vývoje techniky.

7.   Pro účely odst. 3 písm. f) opatření přijatá v zájmu toho, aby se zabránilo nedovoleným úpravám a zásahům do počítače pro regulaci emisí, zahrnou i zařízení pro aktualizaci využívající výrobcem schválený program či kalibraci.

8.   U zkoušek popsaných na obrázku I.2.4 přílohy I výrobce poskytne technické zkušebně odpovídající za zkoušky schválení typu vozidlo, jež je reprezentativním představitelem typu, který má být schválen.

9.   Žádost o schválení typu jednopalivových a dvoupalivových (bi-fuel) vozidel a vozidel flex fuel musí splňovat dodatečné požadavky stanovené v bodech 1.1 a 1.2 přílohy I.

10.   Změny značky systému, konstrukční části nebo samostatného technického celku, k nimž dojde po schválení typu, platnost tohoto schválení automaticky neruší, pokud nedojde ke změně původních vlastností či technických parametrů způsobem, který ovlivní funkčnost motoru či systému k regulaci znečišťujících látek.

11.   Výrobce poskytne rovněž rozšířenou složku dokumentace obsahující tyto informace:

a)

informace o fungování všech AES a BES včetně popisu parametrů, které se mění kteroukoli AES, dále mezní podmínky, za kterých AES funguje, a údaje o tom, které AES nebo BES budou pravděpodobně aktivní v podmínkách zkušebních postupů podle tohoto nařízení;

b)

popis logiky řízení palivového systému, způsob časování a okamžiky sepnutí ve všech pracovních režimech;

c)

popis režimu dojezdu, existuje-li, podle bodu 4.2.1.8.5 dílčí přílohy 4 k příloze XXI, a popis provozního režimu vozidlového dynamometru, existuje-li, podle bodu 1.2.4 dílčí přílohy 6 k příloze XXI.

12.   Rozšířená složka dokumentace uvedená v odst. 11 písm. a) a b) musí zůstat přísně důvěrná. Schvalovací orgán si ji může ponechat, případně si ji může se svolením schvalovacího orgánu ponechat výrobce. V případě, že si složku dokumentace ponechá výrobce, musí ji schvalovací orgán po kontrole a schválení identifikovat a datovat. V okamžiku schválení nebo kdykoli po dobu platnosti schválení musí být tato dokumentace k dispozici schvalovacímu orgánu ke kontrole.

Článek 6

Správní ustanovení pro ES schválení typu vozidla z hlediska emisí a přístupu k informacím o opravách a údržbě vozidla

1.   V případě splnění všech odpovídajících požadavků schvalovací orgán udělí ES schválení typu a vydá číslo schválení typu v souladu se systémem číslování stanoveným v příloze VII směrnice 2007/46/ES.

Aniž jsou dotčena ustanovení přílohy VII směrnice 2007/46/ES, část 3 čísla schválení typu bude vypracován podle dodatku 6 k příloze I tohoto nařízení.

Schvalovací orgán nesmí přidělit stejné číslo jinému typu vozidla.

2.   Odchylně od odstavce 1 lze na žádost výrobce vozidlo s palubním diagnostickým systémem přijmout ke schválení typu z hlediska emisí a informací o opravách a údržbě vozidla, i když systém vykazuje jeden či více nedostatků, takže nejsou zcela splněny konkrétní požadavky přílohy XI, a to za předpokladu, že jsou splněna konkrétní správní ustanovení obsažená v bodě 3 uvedené přílohy.

Schvalovací orgán o rozhodnutí udělit takové schválení typu uvědomí všechny schvalovací orgány v ostatních členských státech v souladu s požadavky článku 8 směrnice 2007/46/ES.

3.   Schvalovací orgán při udělení ES schválení typu podle odstavce 1 vydá certifikát ES schválení typu s použitím vzoru uvedeného v dodatku 4 k příloze I.

Článek 7

Změny schválení typu

Články 13, 14 a 16 směrnice 2007/46/ES se použijí na veškeré změny schválení typu udělených podle nařízení (ES) č. 715/2007.

Ustanovení uvedená v bodě 3 přílohy I se bez potřeby dodatečných zkoušek použijí na žádost výrobce pouze na vozidla téhož typu.

Článek 8

Shodnost výroby

1.   Opatření vedoucí k zajištění shodnosti výroby jsou přijímána v souladu s ustanoveními článku 12 směrnice 2007/46/ES.

Kromě toho se použijí ustanovení uvedená v bodě 4 přílohy I tohoto nařízení a příslušná statistická metoda v dodatcích 1 a 2 k uvedené příloze.

2.   Shodnost výroby se kontroluje na základě údajů v certifikátu schválení typu, jehož vzor je uveden v dodatku 4 k příloze I tohoto nařízení.

Článek 9

Shodnost v provozu

1.   Opatření týkající se shodnosti v provozu u vozidel, jejichž typ byl schválen podle tohoto předpisu, se přijímají v souladu s přílohou X směrnice 2007/46/ES a přílohou II tohoto nařízení.

2.   Opatření týkající se shodnosti v provozu musí být přiměřená, aby potvrzovala funkčnost zařízení k regulaci znečisťujících látek během doby běžné životnosti vozidel za běžných podmínek používání, jak uvádí příloha II tohoto nařízení.

3.   Opatření týkající se shodnosti v provozu se kontrolují do uplynutí maximálně 5 let nebo po ujetí 100 000 km, podle toho, co nastane dříve.

4.   Výrobce není povinen ověřit shodnost typu vozidla v provozu, pokud počet prodaných vozidel vylučuje možnost získat dostatečný počet vzorků ke zkoušce. Ověření se proto nepožaduje, je-li roční prodej daného typu vozidla nižší než 5 000 kusů na území celé Unie.

Výrobce takové malé řady vozidel nicméně poskytne schvalovacímu orgánu zprávu o veškerých reklamacích a žádostech o opravu a závadách palubního diagnostického systému v souvislosti s emisemi, jak je stanoveno v bodě 9.2.3 předpisu EHK OSN č. 83. Kromě toho může schvalovací orgán u takových typů vozidel požadovat zkoušky v souladu s dodatkem 3 k předpisu EHK OSN č. 83.

5.   Pokud jde o vozidla, jejichž typ byl schválen podle tohoto nařízení, není-li schvalovací orgán spokojen s výsledky zkoušek podle kritérií definovaných v dodatku 4 k předpisu EHK OSN č. 83, rozšíří se nápravná opatření uvedená v čl. 30 odst. 1 a v příloze X směrnice 2007/46/ES na vozidla v provozu náležející k témuž typu vozidla, u nichž je pravděpodobné, že by se u nich mohly vyskytovat téže závady podle bodu 6 dodatku 3 k předpisu EHK OSN č. 83.

Plán nápravných opatření předložený výrobcem podle bodu 6.1 dodatku 3 k předpisu EHK OSN č. 83 schválí schvalovací orgán. Výrobce odpovídá za provedení schváleného plánu nápravných opatření.

Schvalovací orgán musí oznámit své rozhodnutí všem členským státům do 30 dnů. Členské státy mohou požadovat, aby se stejný plán nápravných opatření vztahoval na všechna vozidla daného typu registrovaná na jejich území.

6.   Jestliže schvalovací orgán zjistí, že typ vozidla není v souladu s platnými požadavky dodatku 3 k předpisu EHK OSN č. 83, oznámí to neprodleně členskému státu, který udělil původní schválení typu, a to v souladu s požadavky čl. 30 odst. 3 směrnice 2007/46/ES.

Po uvedeném oznámení a s výhradou čl. 30 odst. 6 směrnice 2007/46/ES schvalovací orgán, který udělil původní schválení typu, informuje výrobce, že typ vozidla nesplňuje požadavky těchto ustanovení a že se od výrobce očekávají určitá opatření. Do dvou měsíců po tomto oznámení předloží výrobce tomuto orgánu plán opatření k odstranění závad, jehož základ by měl odpovídat požadavkům bodů 6.1 až 6.8 dodatku 3 k předpisu EHK OSN č. 83. Schvalovací orgán, který udělil původní schválení typu, do dvou měsíců konzultuje výrobce s cílem zajistit dohodu o plánu nápravných opatření a o provedení plánu. Jestliže schvalovací orgán, který udělil původní schválení typu, zjistí, že dohody nelze dosáhnout, zahájí se postup podle čl. 30 odst. 3 a 4 směrnice 2007/46/ES.

Článek 10

Zařízení k regulaci znečišťujících látek

1.   Výrobce zajistí, aby náhradní zařízení k regulaci znečišťujících látek, jež mají být namontována do vozidel s ES schválením typu spadajících do oblasti působnosti nařízení (ES) č. 715/2007, měla ES schválení typu jakožto samostatné technické celky ve smyslu čl. 10 odst. 2 směrnice 2007/46/ES v souladu s článkem 12, článkem 13 a přílohou XIII tohoto nařízení.

Katalyzátory a filtry pevných částic se pro účely tohoto nařízení považují za zařízení k regulaci znečišťujících látek.

Příslušné požadavky se považují za splněné, jsou-li splněny všechny následující podmínky:

a)

jsou splněny požadavky stanovené v článku 13;

b)

náhradní zařízení k regulaci znečišťujících látek byla schválena podle předpisu EHK OSN č. 103 (8).

V případě uvedeném v třetím pododstavci se použije rovněž článek 14.

2.   Původní náhradní zařízení k regulaci znečišťujících látek, která patří k typu, na nějž se vztahuje bod 2.3 doplňku k dodatku 4 k příloze I, a která jsou určena k montáži na vozidlo, k němuž odkazuje příslušný dokument o schválení typu, nemusejí splňovat požadavky přílohy XIII za podmínky, že splňují požadavky bodů 2.1 a 2.2 uvedené přílohy.

3.   Výrobce zajistí, aby původní zařízení k regulaci znečišťujících látek nesla identifikační značení.

4.   Identifikační značení uvedená v odstavci 3 musí zahrnovat:

a)

název či ochrannou známku výrobce vozidla nebo motoru;

b)

značku a identifikační číslo původního zařízení k regulaci znečišťujících látek uvedeného v informacích podle bodu 3.2.12.2 dodatku 3 k příloze I.

Článek 11

Žádost o ES schválení typu náhradního zařízení k regulaci znečišťujících látek jako samostatného technického celku

1.   Výrobce předloží schvalovacímu orgánu žádost o ES schválení typu pro typ náhradního zařízení k regulaci znečišťujících látek jako samostatného technického celku.

Žádost musí být vypracována podle vzoru informačního dokumentu uvedeného v dodatku 1 k příloze XIII.

2.   Kromě požadavků stanovených v odstavci 1 výrobce předloží technické zkušebně odpovědné za provedení zkoušek schválení typu následující:

a)

vozidlo či vozidla typu schváleného v souladu s tímto nařízením vybavená novým původním zařízením k regulaci znečišťujících látek;

b)

jeden vzorek typu náhradního zařízení k regulaci znečišťujících látek;

c)

další vzorek typu náhradního zařízení k regulaci znečišťujících látek v případě náhradního zařízení k regulaci znečišťujících látek určeného k montáži na vozidlo vybavené palubním diagnostickým systémem.

3.   Pro účely odst. 2 písm. a) vybere žadatel po dohodě s technickou zkušebnou zkušební vozidla.

Zkušební vozidla musí splňovat požadavky stanovené v bodě 3.2 přílohy 4a předpisu EHK OSN č. 83.

Zkušební vozidla musejí vyhovovat všem těmto požadavkům:

a)

nesmí mít závady na systému pro regulaci emisí;

b)

veškeré nadměrně opotřebované nebo nefunkční původní díly související s emisemi musí být opraveny nebo vyměněny;

c)

vozidla musí být před zkouškami emisí řádně seřízena a nastavena podle pokynů výrobce.

4.   Pro účely odst. 2 písm. b) a c) musí být tento vzorek zřetelně a nesmazatelně označen obchodním názvem žadatele nebo jeho značkou a obchodním označením.

5.   Pro účely odst. 2 písm. c) musí být vzorek poškozen, jak je stanoveno v čl. 2 bodě 25.

Článek 12

Správní ustanovení pro ES schválení typu náhradního zařízení k regulaci znečišťujících látek jako samostatného technického celku

1.   V případě splnění všech odpovídajících požadavků schvalovací orgán udělí ES schválení typu pro náhradní zařízení k regulaci znečišťujících látek jako samostatný technický celek a vydá číslo schválení typu v souladu se systémem číslování stanoveným v příloze VII směrnice 2007/46/ES.

Schvalovací orgán nesmí přidělit stejné číslo jinému typu náhradního zařízení k regulaci znečišťujících látek.

Totéž číslo schválení typu může platit pro použití tohoto typu náhradního zařízení k regulaci znečišťujících látek pro několik rozdílných typů vozidel.

2.   Pro účely odstavce 1 schvalovací orgán vydá certifikát ES schválení typu podle vzoru uvedeného v dodatku 2 k příloze XIII.

3.   Jestliže žadatel o schválení typu může prokázat schvalujícímu orgánu nebo technické zkušebně, že náhradní zařízení k regulaci znečišťujících látek je typu uvedeného v bodě 2.3 doplňku k dodatku 4 k příloze I, nezávisí udělení schválení typu na ověření, zda jsou splněny požadavky podle bodu 4 přílohy XIII.

Článek 13

Přístup k informacím palubního diagnostického systému vozidla a k informacím o opravách a údržbě vozidla

1.   Výrobci v souladu s články 6 a 7 nařízení (ES) č. 715/2007 a přílohou XIV tohoto nařízení zavedou nezbytná opatření a postupy, které zajistí snadnou přístupnost informací palubních diagnostických systémů vozidla a informací o opravách a údržbě vozidla.

2.   Schvalovací orgány udělí schválení typu až poté, co od výrobce obdrží certifikát o přístupu k informacím palubního diagnostického systému vozidla a k informacím o opravách a údržbě vozidla.

3.   Certifikát o přístupu k informacím palubního diagnostického systému vozidla a informacím o opravách a údržbě vozidla slouží jako důkaz splnění požadavků čl. 6 odst. 7 nařízení (ES) č. 715/2007.

4.   Certifikát o přístupu k informacím palubního diagnostického systému vozidla a informacím o opravách a údržbě vozidla musí být vypracován podle vzoru stanoveného v dodatku 1 k příloze XIV.

5.   Nejsou-li informace z palubního diagnostického systému vozidla a informace o opravách a údržbě vozidla v době podání žádosti o schválení typu dostupné nebo neodpovídají-li článku 6 a 7 nařízení (ES) č. 715/2007 a příloze XIV tohoto nařízení, poskytne výrobce uvedené informace do šesti měsíců od ode dne schválení typu.

6.   Povinnost poskytnout informace ve lhůtě uvedené v odstavci 5 se použije pouze tehdy, je-li na základě schválení typu vozidlo uvedeno na trh.

Uvede-li se vozidlo na trh později než šest měsíců po schválení typu, musí se poskytnout informace o datu, kdy bylo vozidlo na trh uvedeno.

7.   Schvalovací orgán může předpokládat, že výrobce zavedl uspokojivá opatření a postupy, pokud jde o přístup k informacím palubního diagnostického systému vozidla a informacím o opravách a údržbě vozidla, a to na základě vyplněného certifikátu o přístupu k informacím palubního diagnostického systému vozidla a informacím o opravách a údržbě vozidla za předpokladu, že se neobjevila žádná stížnost a že výrobce tyto informace poskytne ve lhůtě stanovené v odstavci 5.

8.   Kromě požadavků na přístup k informacím palubního diagnostického systému vozidla, jež jsou uvedeny v bodě 4 přílohy XI, výrobce zpřístupní zúčastněným stranám tyto informace:

a)

příslušné informace, které umožní výrobu náhradních dílů, jež jsou kritické pro správné fungování palubního diagnostického systému;

b)

informace, které umožní výrobu standardních diagnostických nástrojů.

Pro účely písmene a) nesmí být vývoj náhradních dílů omezen: nedostatkem potřebných informací, technickými požadavky týkajícími se strategií indikace chybné funkce v případě, že dojde k překročení mezních hodnot palubního diagnostického systému, nebo není-li palubní diagnostický systém schopen splnit základní požadavky tohoto nařízení, pokud jde o monitorování prostřednictvím palubního diagnostického systému; konkrétními změnami pro zpracovávání informací palubního diagnostického systému tak, aby se nezávisle vyhodnotilo fungování vozidla na benzinový nebo na plynný pohon, a schválením typu vozidel na plyn vykazujících omezený počet menších nedostatků.

Pro účely písmene b), pokud výrobci používají v rámci svých franšízovaných sítí diagnostické a zkušební nástroje podle normy ISO 22900 „Modular Vehicle Communication Interface“ (MVCI) a normy ISO 22901 „Open Diagnostic Data Exchange“ (ODX), musí být soubory ODX přístupné nezávislým provozovatelům na webových stránkách výrobce.

9.   Fórum pro přístup k informacím o vozidle (dále jen „fórum“).

Fórum zváží, zda přístup k informacím nemá dopad na stávající pokrok ve snižování počtu krádeží vozidel, a poskytne doporučení pro zlepšení požadavků týkajících se přístupu k informacím. Fórum zejména poradí Komisi ohledně zavádění postupu schvalování a udělení oprávnění pro nezávislé provozovatele akreditovanými organizacemi k přístupu k informacím o bezpečnostních prvcích vozidla.

Komise se může rozhodnout považovat debaty a zjištění fóra za důvěrné.

Článek 14

Splnění povinností týkajících se přístupu k informacím palubního diagnostického systému vozidla a k informacím o opravách a údržbě vozidla

1.   Schvalovací orgán může kdykoli z vlastního podnětu, na základě stížnosti nebo na základě posouzení technickou zkušebnou zkontrolovat, zda výrobce plní povinnosti stanovené nařízením (ES) č. 715/2007 a tímto nařízením a podmínky stanovené certifikátem o přístupu k informacím palubního diagnostického systému vozidla a informacím o opravách a údržbě vozidla.

2.   Pokud schvalovací orgán zjistí, že výrobce povinnosti týkající se přístupu k informacím palubního diagnostického systému vozidla a informacím o opravách a údržbě vozidla neplní, schvalovací orgán, který udělil příslušné schválení typu, učiní vhodné kroky k napravení situace.

3.   Kroky uvedené v odstavci 2 mohou zahrnovat odebrání nebo pozastavení schválení typu, pokuty či další opatření přijatá v souladu s článkem 13 nařízení (ES) č. 715/2007.

4.   Schvalovací orgán přistoupí ke kontrole za účelem ověření, zda výrobce plní povinnosti týkající se přístupu k informacím palubního diagnostického systému vozidla a k informacím o opravách a údržbě vozidla, pokud samostatný provozovatel nebo obchodní sdružení zastupující samostatné provozovatele předloží schvalovacímu orgánu stížnost.

5.   Schvalovací orgán může při provádění kontroly požádat technickou zkušebnu nebo jakéhokoli jiného nezávislého odborníka o provedení posouzení za účelem ověření, zda jsou tyto povinnosti plněny.

Článek 15

Přechodná ustanovení

1.   Výrobci vozidel mohou požádat, aby bylo schválení typu uděleno v souladu s tímto nařízením, a to do 31. srpna 2017 v případě vozidel kategorií M1, M2 a kategorie N1 třídy I, a do 31. srpna 2018 v případě vozidel kategorie N1 třídy II a III a vozidel kategorie N2. Pokud není taková žádost podána, použije se nařízení (ES) č. 692/2008.

2.   S účinkem od 1. září 2017 v případě vozidel kategorií M1, M2 a kategorie N1 třídy I a od 1. září 2018 v případě vozidel kategorie N1 třídy II a III a vozidel kategorie N2 odmítnou vnitrostátní orgány novým typům vozidel, které nesplňují požadavky tohoto nařízení, udělit ES schválení typu nebo vnitrostátní schválení typu z důvodů týkajících se emisí nebo spotřeby paliva.

3.   S účinkem od 1. září 2018 v případě vozidel kategorií M1, M2 a kategorie N1 třídy I a od 1. září 2019 v případě vozidel kategorie N1 třídy II a III a vozidel kategorie N2 budou vnitrostátní orgány z důvodů týkajících se emisí nebo spotřeby paliva, pokud jde o nová vozidla, která nesplňují požadavky tohoto nařízení, považovat prohlášení o shodě za již neplatná pro účely článku 26 směrnice 2007/46/ES a zakáží registraci, prodej a uvedení těchto vozidel do provozu.

4.   Do tří let po datech uvedených v čl. 10 odst. 4 nařízení (ES) č. 715/2007 se u nových typů vozidel a do čtyř let po datech uvedených v čl. 10 odst. 5 uvedeného nařízení v případě nových vozidel použijí tato ustanovení:

a)

požadavky bodu 2.1 přílohy IIIA se nepoužijí;

b)

požadavky přílohy IIIA, kromě požadavků v bodě 2.1, včetně požadavků týkajících se měření emisí v reálném provozu, která mají být provedena, a údajů, jež mají být zaznamenány a zpřístupněny, platí pouze pro nová schválení typu udělená podle nařízení (ES) č. 715/2007 od 27. července 2017;

c)

požadavky přílohy IIIA se nepoužijí pro schválení typu udělená malým výrobcům;

d)

pokud jsou požadavky uvedené v dodatcích 5 a 6 k příloze IIIA splněny pouze pro jednu ze dvou metod hodnocení údajů popsaných v uvedených dodatcích, provede se jeden dodatečný test emisí v reálném provozu;

pokud jsou uvedené požadavky opět splněny pouze pro jednu metodu, zaznamená se analýza úplnosti a normality pro obě metody a výpočet podle bodu 9.3 přílohy IIIA lze omezit na metodu, u níž jsou splněny požadavky na úplnost a normalitu; údaje ze zkoušky emisí v reálném provozu a analýzy úplnosti a normality se zaznamenají a zpřístupní pro přezkum rozdílů ve výsledcích obou metod vyhodnocování údajů;

e)

výkon na kolech zkušebního vozidla se určí buď měřením točivého momentu v náboji kola, nebo z hmotnostního toku CO2 s využitím specifických emisních křivek CO2 vozu („Velines“) podle bodu 4 dodatku 6 k příloze IIIA.

5.   Do 8 let po datech uvedených v čl. 10 odst. 4 nařízení (ES) č. 715/2007:

a)

zkoušky typu 1/I provedené a dokončené v souladu s nařízením (ES) č. 692/2008 do tří let po datech uvedených v čl. 10 odst. 4 nařízení (ES) č. 715/2007 platí pro účely splnění požadavků přílohy VII a/nebo dodatku 1 k příloze XI tohoto nařízení;

b)

postupy provedené v souladu s bodem 3.13 přílohy III nařízení (ES) č. 692/2008 do tří let po datech uvedených v čl. 10 odst. 4 nařízení (ES) č. 715/2007 budou schvalovacím orgánem přijaty pro účely splnění požadavků druhého pododstavce bodu 1.1 dodatku 1 k dílčí příloze 6 k příloze XXI tohoto nařízení.

6.   V zájmu zajištění spravedlivého zacházení s předchozími schváleními typu Komise přezkoumá důsledky kapitoly V směrnice 2007/46/ES pro účely tohoto nařízení.

Článek 16

Změny směrnice 2007/46/ES

Směrnice 2007/46/ES se mění v souladu s přílohou XVIII tohoto nařízení.

Článek 17

Změny nařízení (ES) č. 692/2008

Nařízení (ES) č. 692/2008 se mění takto:

1)

V článku 6 se odstavec 1 nahrazuje tímto:

„1.   V případě splnění všech odpovídajících požadavků schvalovací orgán udělí ES schválení typu a vydá číslo schválení typu v souladu se systémem číslování stanoveným v příloze VII směrnice 2007/46/ES.

Aniž jsou dotčena ustanovení přílohy VII směrnice 2007/46/ES, část 3 čísla schválení typu bude vypracován podle dodatku 6 k příloze I tohoto nařízení.

Schvalovací orgán nesmí přidělit stejné číslo jinému typu vozidla.

Požadavky nařízení (ES) č. 715/2007 se považují za splněné, jsou-li splněny všechny následující podmínky:

a)

jsou splněny požadavky stanovené v čl. 3 odst. 10 tohoto nařízení;

b)

jsou splněny požadavky stanovené v článku 13 tohoto nařízení;

c)

vozidlo bylo schváleno podle předpisu EHK OSN č. 83, série změn 07, č. 85 a jeho dodatků, č. 101, revize 3 (zahrnuje sérii změn 01 a jeho dodatky), a v případě vozidel se vznětovým motorem č. 24 části III, série změn 03;

d)

jsou splněny požadavky stanovené v čl. 5 odst. 11 a 12.“

2)

Vkládá se nový článek 16a, který zní:

„Článek 16a

Přechodná ustanovení

S účinkem od 1. září 2017 v případě kategorií vozidel M1, M2 a kategorie N1 třídy I a od 1. září 2018 v případě kategorie vozidel N1 třídy II a III a kategorie vozidel N2 se toto nařízení použije pouze pro účely posouzení následujících požadavků na vozidla typů schválených v souladu s tímto nařízením před uvedenými daty:

a)

shodnosti výroby podle článku 8;

b)

shodnosti v provozu podle článku 9;

c)

přístupu k informacím palubního diagnostického systému vozidla a informacím o opravách a údržbě vozidla podle článku 13.

Toto nařízení se rovněž použije pro účely srovnávacího postupu stanoveného v prováděcích nařízeních Komise (EU) 2017/1152 (*1) a (EU) 2017/1153 (*2).

(*1)  Prováděcí nařízení Komise (EU) 2017/1152 ze dne 2. června 2017, kterým se stanoví metodika pro stanovení korelačních parametrů nezbytných pro zohlednění změny v regulačním zkušebním postupu, pokud jde o lehká užitková vozidla, a kterým se mění nařízení (EU) č. 293/2012 (viz strana 644 v tomto čísle Úředního věstníku)."

(*2)  Prováděcí nařízení Komise (EU) 2017/1153 ze dne 2. června 2017, kterým se stanoví metodika pro stanovení korelačních parametrů nezbytných pro zohlednění změn v regulačním zkušebním postupu a kterým se mění nařízení (EU) č. 1014/2010 (viz strana 679 v tomto čísle Úředního věstníku).“"

3)

Příloha I se mění v souladu s přílohou XVII tohoto nařízení.

Článek 18

Změny nařízení Komise (EU) č. 1230/2012 (9)

V nařízení (EU) č. 1230/2012 se čl. 2 odst. 5 nahrazuje tímto:

„5)

„hmotností volitelného vybavení“ se rozumí maximální hmotnost kombinací volitelného vybavení, jež může být namontována na vozidle vedle standardního vybavení podle specifikací výrobce;“

Článek 19

Zrušení

Nařízení (ES) č. 692/2008 se od 1. ledna 2022 zrušuje.

Článek 20

Vstup v platnost a použitelnost

Toto nařízení vstupuje v platnost dvacátým dnem po vyhlášení v Úředním věstníku Evropské unie.

Toto nařízení je závazné v celém rozsahu a přímo použitelné ve všech členských státech.

V Bruselu dne 1. června 2017.

Za Komisi

předseda

Jean-Claude JUNCKER


(1)  Úř. věst. L 171, 29.6.2007, s. 1.

(2)  Úř. věst. L 263, 9.10.2007, s. 1.

(3)  Nařízení komise (ES) č. 692/2008 ze dne 18. července 2008 kterým se provádí a mění nařízení Evropského parlamentu a Rady (ES) č. 715/2007 o schvalování typu motorových vozidel z hlediska emisí z lehkých osobních vozidel a z užitkových vozidel (Euro 5 a Euro 6) a z hlediska přístupu k informacím o opravách a údržbě vozidla (Úř. věst. L 199, 28.7.2008, s. 1).

(4)  Nařízení Komise (EU) 2016/427 ze dne 10. března 2016, kterým se mění nařízení (ES) č. 692/2008 z hlediska emisí z lehkých osobních vozidel a z užitkových vozidel (Euro 6) (Úř. věst. L 82, 31.3.2016, s. 1).

(5)  Nařízení Komise (EU) 2016/646 ze dne 20. dubna 2016, kterým se mění nařízení (ES) č. 692/2008 z hlediska emisí z lehkých osobních vozidel a z užitkových vozidel (Euro 6) (Úř. věst. L 109, 26.4.2016, s. 1).

(6)  Předpis Evropské hospodářské komise Organizace spojených národů (EHK OSN) č. 83 – Jednotná ustanovení pro schvalování vozidel z hlediska emisí znečišťujících látek podle požadavků na motorové palivo [2015/1038] (Úř. věst. L 172, 3.7.2015, s. 1).

(7)  Předpis Evropské hospodářské komise Organizace spojených národů (EHK OSN) č. 85 – Jednotná ustanovení pro schvalování spalovacích motorů nebo elektrických hnacích ústrojí určených k pohonu motorových vozidel kategorie M a N z hlediska měření netto výkonu a maximálního 30minutového výkonu elektrických hnacích ústrojí (Úř. věst. L 323, 7.11.2014, s. 52).

(8)  Předpis Evropské hospodářské komise Organizace spojených národů (EHK OSN) č. 103 – Jednotná ustanovení pro schvalování typu náhradních katalyzátorů motorových vozidel (Úř. věst. L 158, 19.6.2007, s. 106).

(9)  Nařízení Komise (EU) č. 1230/2012 ze dne 12. prosince 2012, kterým se provádí nařízení Evropského parlamentu a Rady (ES) č. 661/2009, pokud jde o požadavky pro schvalování typu motorových vozidel a jejich přípojných vozidel týkající se jejich hmotností a rozměrů, a mění směrnice Evropského parlamentu a Rady 2007/46/ES (Úř. věst. L 353, 21.12.2012, s. 31).


SEZNAM PŘÍLOH

PŘÍLOHA I

Správní předpisy pro ES schválení typu

Dodatek 1

Ověření shodnosti výroby v případě zkoušky typu 1 – statistická metoda

Dodatek 2

Výpočty pro účely kontroly shodnosti výroby v případě elektrických vozidel

Dodatek 3

Vzor informačního dokumentu

Dodatek 4

Vzor certifikátu ES schválení typu

Dodatek 5

Informace vztahující se k palubní diagnostice

Dodatek 6

Systém číslování certifikátů ES schválení typu

Dodatek 7

Certifikát výrobce o splnění požadavků týkajících se výkonu palubního diagnostického systému v provozu

Dodatek 8a

Vzor protokolu o zkoušce typu 1 (včetně ATCT) s minimálními požadavky na obsah údajů

Příloha pro účely vykazování údajů Co2mpass

Dodatek 8b

Vzor protokolu o zkoušce jízdního zatížení s minimálními požadavky na obsah údajů

Dodatek 8c

Vzor záznamového archu zkoušky

PŘÍLOHA II

Shodnost v provozu

Dodatek 1

Kontrola shodnosti v provozu

Dodatek 2

Statistický postup zkoušek shodnosti vozidel v provozu pro výfukové emise

Dodatek 3

Povinnosti týkající se shodnosti v provozu

PŘÍLOHA IIIA

Emise v reálném provozu

PŘÍLOHA IV

Údaje o emisích požadované při schvalování typu pro účely technické prohlídky

Dodatek 1

Měření emisí oxidu uhelnatého při volnoběžných otáčkách motoru (zkouška typu 2)

Dodatek 2

Měření opacity kouře

PŘÍLOHA V

Ověření emisí plynů z klikové skříně (zkouška typu 3)

PŘÍLOHA VI

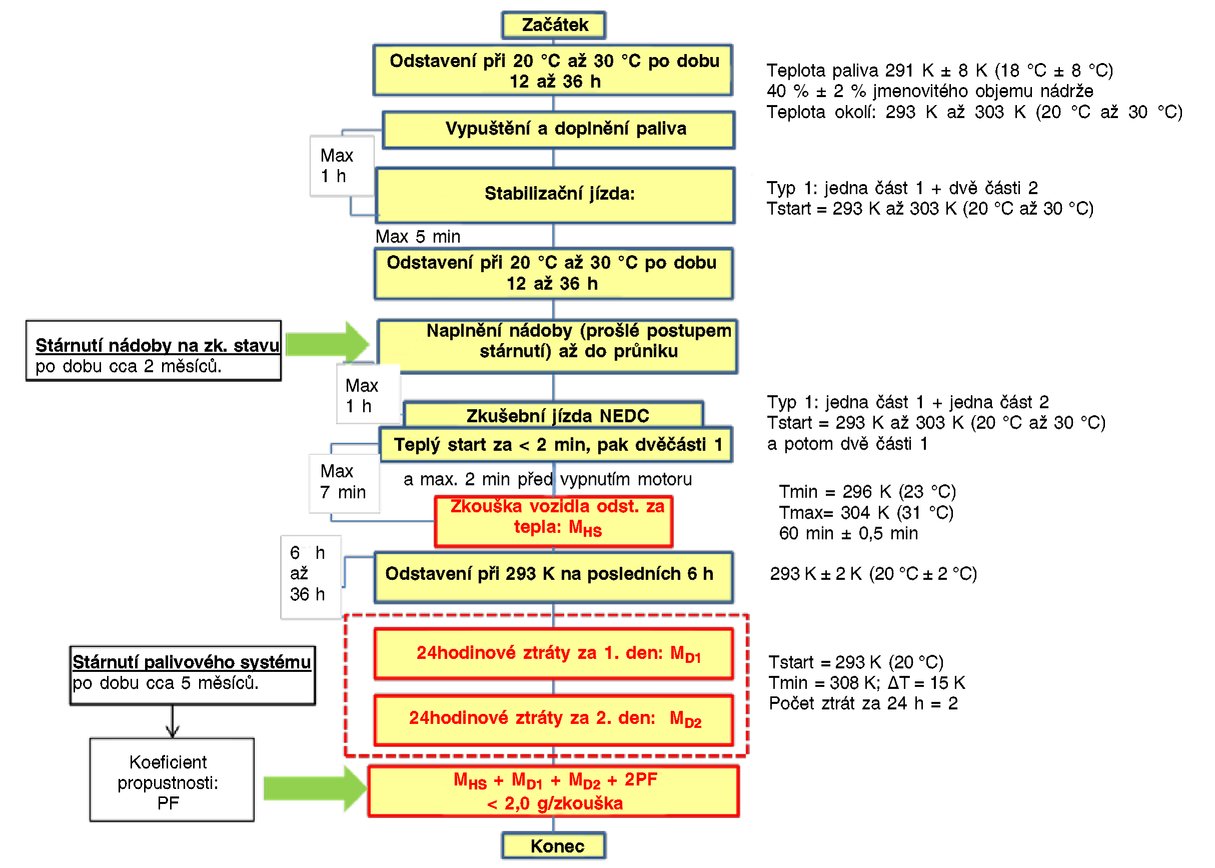

Stanovení emisí způsobených vypařováním (zkouška typu 4)

PŘÍLOHA VII

Ověření životnosti zařízení k regulaci znečišťujících látek (zkouška typu 5)

Dodatek 1

Standardní cyklus na zkušebním stavu (SBC)

Dodatek 2

Standardní cyklus na zkušebním stavu pro vznětové motory (SDBC)

Dodatek 3

Standardní jízdní cyklus na silnici (SRC)

PŘÍLOHA VIII

Ověřování střední hodnoty emisí z výfuku při nízkých teplotách okolí (zkouška typu 6)

PŘÍLOHA IX

Specifikace referenčních paliv

PŘÍLOHA X

Vyhrazeno

PŘÍLOHA XI

Palubní diagnostický systém (OBD) pro motorová vozidla

Dodatek 1

Funkční aspekty palubních diagnostických systémů

Dodatek 2

Základní vlastnosti rodiny vozidel

PŘÍLOHA XII

Schválení typu vozidel vybavených ekologickými inovacemi a stanovení emisí CO2 a spotřeby paliva v případě vozidel kategorie N1 předaných k vícestupňovému schválení typu

PŘÍLOHA XIII

ES schválení typu náhradního zařízení k regulaci znečišťujících látek jako samostatného technického celku

Dodatek 1

Vzor informačního dokumentu

Dodatek 2

Vzor certifikátu ES schválení typu

Dodatek 3

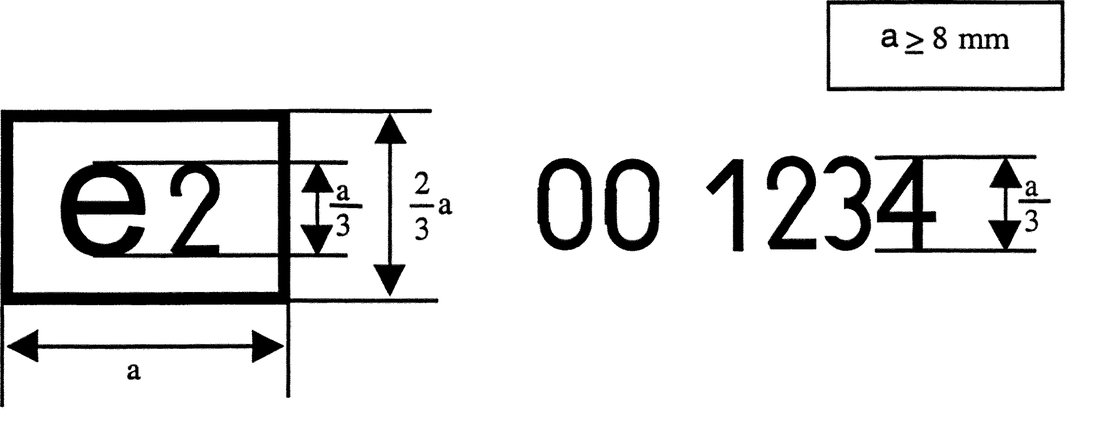

Vzor značky ES schválení typu

PŘÍLOHA XIV

Přístup k informacím palubního diagnostického systému vozidla a k informacím o opravách a údržbě vozidla

Dodatek 1

Prohlášení o shodě

PŘÍLOHA XV

Vyhrazeno

PŘÍLOHA XVI

Požadavky na vozidla, která v systému následného zpracování výfukových plynů používají činidlo

PŘÍLOHA XVII

Změny nařízení (ES) č. 692/2008

PŘÍLOHA XVIII

Změny směrnice 2007/46/ES

PŘÍLOHA XIX

Změny nařízení (EU) č. 1230/2012

PŘÍLOHA XX

Měření netto výkonu motoru

Příloha XXI

Postupy zkoušky emisí typu 1


PŘÍLOHA I

SPRÁVNÍ PŘEDPISY PRO ES SCHVÁLENÍ TYPU

1.   DODATEČNÉ POŽADAVKY PRO UDĚLENÍ ES SCHVÁLENÍ TYPU

1.1   Dodatečné požadavky pro jednopalivová a dvoupalivová vozidla na plyn

1.1.1

Dodatečné požadavky pro udělení ES schválení typu pro jednopalivová a dvoupalivová vozidla na plyn jsou stanoveny v bodech 1, 2 a 3 a v dodatcích 1 a 2 k příloze 12 předpisu EHK OSN č. 83, přičemž platí níže stanovené výjimky.

1.1.2

Odkazem na referenční paliva podle přílohy 10a uvedeným v bodech 3.1.2 a 3.1.4 přílohy 12 předpisu EHK OSN č. 83 se rozumí odkaz na příslušné specifikace referenčních paliv v oddílu A přílohy IX tohoto nařízení.

1.2   Dodatečné požadavky pro vozidla flex fuel

Dodatečné požadavky pro udělení schválení typu pro vozidla flex fuel jsou stanoveny v bodě 4.9 předpisu EHK OSN č. 83.

2.   DODATEČNÉ TECHNICKÉ POŽADAVKY A ZKOUŠKY

2.1   Malí výrobci

2.1.1

Seznam legislativních aktů podle čl. 3 odst. 3

Legislativní akt

Požadavky

The California Code of Regulations (Kalifornská sbírka předpisů), část 13, oddíly 1961(a) a 1961(b)(1)(C)(1) platné pro modelový rok 2001 a pro pozdější modelové roky vozidel, 1968.1, 1968.2, 1968.5, 1976 a 1975, vydáno nakladatelstvím Barclay’s.

Schválení typu musí být uděleno podle Kalifornské sbírky předpisů platné pro poslední modelový rok lehkého užitkového vozidla.

2.2   Hrdla palivových nádrží

2.2.1

Požadavky týkající hrdel palivových nádrží jsou stanoveny v bodech 5.4.1 a 5.4.2 přílohy XXI a v bodě 2.2.2 níže.

2.2.2

Musí se učinit opatření k zamezení nadměrných emisí způsobených vypařováním a úniku paliva v důsledku chybějícího víčka plnicího hrdla palivové nádrže. Toho lze dosáhnout některým z těchto opatření:

a)

neodnímatelné, automaticky se otvírající a zavírající víčko plnicího hrdla palivové nádrže;

b)

konstrukční opatření, která zabrání nadměrným emisím způsobeným vypařováním v případě chybějícího víčka plnicího hrdla palivové nádrže;

c)

jakékoli jiné opatření, které má stejný účinek. Jako příklad může kromě jiného sloužit připoutané víčko plnicího hrdla, víčko připevněné řetízkem nebo využití stejného klíčku pro víčko plnicího hrdla a zapalování vozidla. V takovém případě musí být možno klíček vyjmout jen v poloze zamknuto.

2.3   Ustanovení pro bezpečnost elektronického systému

2.3.1

Ustanovení pro bezpečnost elektronického systému jsou obsažena v bodě 5.5 přílohy XXI a v bodech 2.3.2 a 2.3.3 níže.

2.3.2

U vznětových motorů s mechanickým vstřikovacím čerpadlem paliva musí výrobce podniknout odpovídající kroky, aby u vozidel v provozu nebylo možno nedovoleně upravovat maximální přívod paliva.

2.3.3

Výrobci musí účinným způsobem zabránit falšování stavu počitadla ujetých kilometrů, a to v palubní síti vozidla, ve všech řídicích jednotkách hnacího ústrojí a případně i v jednotce pro přenos dat na dálku. Pro zajištění integrity údajů o počtu ujetých kilometrů použijí výrobci systematické ochranné strategie proti neoprávněným zásahům a ochranné funkce proti zápisu. Schvalovací orgán schválí metody, které poskytují přiměřenou úroveň ochrany proti neoprávněným zásahům.

2.4   Způsob provedení zkoušek

2.4.1

V tabulce I.2.4 jsou znázorněny požadavky na provedení zkoušek pro schvalování typu vozidla. Konkrétní postupy zkoušek jsou popsány v přílohách II, 111A, IV, V, VI, VII, VIII, XI, XVI1, XX a XXI.

Tabulka I.2.4

Požadavky na zkoušky pro schválení typu a jeho rozšíření

Kategorie vozidla

Vozidla se zážehovým motorem včetně hybridních1

Vozidla se vznětovým motorem včetně hybridních

Výhradně elektrická vozidla

Vozidla s vodíkovými palivovými články



Jednopalivová

Dvoupalivová3

Flex fuel3







Referenční palivo

Benzin

(E10)

LPG

NG/biomethan

Vodík (ICE)

Benzin (E10)

Benzin (E10)

Benzin (E10)

Benzin (E10)

Motorová nafta

(B7)5

Vodík (palivový článek)

LPG

NG/biomethan

Vodík (ICE)4

Ethanol

(E85)

Plynné znečišťující látky

(zkouška typu 1)

ano

ano

ano

ano4

ano

(obě paliva)

ano

(obě paliva)

ano

(obě paliva)

ano

(obě paliva)

ano

PM

(zkouška typu 1)

ano2

ano2

(pouze benzin)

ano2

(pouze benzin)

ano2

(pouze benzin)

ano2

(obě paliva)

ano

PN

ano2

ano2

(pouze benzin)

ano2

(pouze benzin)

ano2

(pouze benzin)

ano2

(obě paliva)

ano

Plynné znečišťující látky, emise v reálném provozu (zkouška typu 1A)

ano

ano

ano

ano(4)

ano (obě paliva)

ano (obě paliva)

ano (obě paliva)

ano (obě paliva)

ano

PN, emise v reálném provozu (zkouška typu 1A)

ano

ano (obě paliva)

ano (obě paliva)

ano (obě paliva)

ano (obě paliva)

ano

Emise při volnoběhu

(zkouška typu 2)

ano

ano

ano

ano

(obě paliva)

ano

(obě paliva)

ano

(pouze benzin)

ano

(obě paliva)

Emise z klikové skříně

(zkouška typu 3)

ano

ano

ano

ano

(pouze benzin)

ano

(pouze benzin)

ano

(pouze benzin)

ano

(pouze benzin)

Emise způsobené vypařováním

(zkouška typu 4)

ano

ano

(pouze benzin)

ano

(pouze benzin)

ano

(pouze benzin)

ano

(pouze benzin)

Životnost

(zkouška typu 5)

ano

ano

ano

ano

ano

(pouze benzin)

ano

(pouze benzin)

ano

(pouze benzin)

ano

(pouze benzin)

ano

Emise při nízké teplotě

(zkouška typu 6)

ano

ano

(pouze benzin)

ano

(pouze benzin)

ano

(pouze benzin)

ano

(obě paliva)

Shodnost v provozu

ano

ano

ano

ano

ano

(obě paliva)

ano

(obě paliva)

ano

(obě paliva)

ano

(obě paliva)

ano

Palubní diagnostický systém

ano

ano

ano

ano

ano

ano

ano

ano

ano

Emise CO2, spotřeba paliva a elektrické energie a elektrický akční dosah

ano

ano

ano

ano

ano

(obě paliva)

ano

(obě paliva)

ano

(obě paliva)

ano

(obě paliva)

ano

ano

ano

Opacita kouře

ano

Výkon motoru

ano

ano

ano

ano

ano

ano

ano

ano

ano

ano

ano

3.   ROZŠÍŘENÍ SCHVÁLENÍ TYPU

3.1   Rozšíření v souvislosti s výfukovými emisemi (zkoušky typu 1 a typu 2)

3.1.1   Schválení typu se rozšíří na vozidla, která splňují kritéria stanovená v čl. 2 odst. 1.

3.1.2   Vozidla s periodicky se regenerujícími systémy

V případě zkoušek za účelem stanovení faktoru Ki podle dodatku 1 k dílčí příloze VI k příloze XXI (WLTP) se schválení typu rozšíří na vozidla, která splňují kritéria bodu 5.9 přílohy XXI.

V případě zkoušek za účelem stanovení faktoru Ki podle přílohy 13 předpisu EHK OSN č. 83 (NEDC) se schválení typu rozšíří na vozidla podle požadavků bodu 3.1.4 přílohy I nařízení č. 692/2008.

3.2   Rozšíření v souvislosti s emisemi způsobenými vypařováním (zkouška typu 4)

3.2.1

Schválení typu se rozšíří na vozidla vybavená systémem regulace emisí způsobených vypařováním, která splňují tyto podmínky:

3.2.1.1

Základní princip dávkování paliva/vzduchu (např. jednobodové vstřikování) je stejný.

3.2.1.2

Tvar palivové nádrže, materiál nádrže a hadic pro kapalné palivo jsou shodné.

3.2.1.3

Zkouší se vozidlo, které z hlediska příčného průřezu a přibližné délky hadic představuje nejnepříznivější případ. O tom, zda jsou přijatelné neshodné separátory pára/kapalina, rozhodne technická zkušebna odpovědná za zkoušky schválení typu.

3.2.1.4

Objem palivové nádrže musí být v rozmezí ± 10 %.

3.2.1.5

Seřízení přetlakového ventilu palivové nádrže musí být shodné.

3.2.1.6

Metoda hromadění palivových par musí být shodná, tj. musí se shodovat tvar zachycovače a jeho objem, úložné médium, čistič vzduchu (je-li užit pro regulaci emisí způsobených vypařováním) atd.

3.2.1.7

Metoda odvádění shromážděných par musí být shodná (např. průtok vzduchu, bod spuštění nebo objem výplachu během stabilizačního cyklu).

3.2.1.8

Metoda těsnění a odvzdušnění systému dávkování paliva musí být shodná.

3.2.2

Schválení typu se rozšíří na vozidla, která mají:

3.2.2.1

odlišné zdvihové objemy motoru;

3.2.2.2

odlišné výkony motoru;

3.2.2.3

automatické a manuální převodovky;

3.2.2.4

pohon dvou a čtyř kol;

3.2.2.5

odlišné styly karoserie, a

3.2.2.6

odlišné rozměry kol a pneumatik.

3.3   Rozšíření v souvislosti s životností zařízení k regulaci znečisťujících látek (zkouška typu 5)

3.3.1   Schválení typu se rozšíří na různé typy vozidla za předpokladu, že níže specifikované parametry vozidla, motoru nebo systému k regulaci znečišťujících látek jsou identické nebo zůstávají v mezích předepsaných odchylek:

3.3.1.1   Vozidlo:



Kategorie setrvačné hmotnosti: nejbližší dvě vyšší kategorie setrvačné hmotnosti a kterákoliv nižší kategorie setrvačné hmotnosti.



Celkové jízdní zatížení při rychlosti 80 km/h: + 5 % nad a jakákoli nižší hodnota.

3.3.1.2   Motor:

a)

objem válců motoru (± 15 %);

b)

počet a řízení ventilů;

c)

palivový systém;

d)

typ chladicího systému;

e)

spalovací proces.

3.3.1.3   Parametry systému k regulaci znečišťujících látek:

a)

katalyzátory a filtry pevných částic:



počet katalyzátorů, filtrů a částí,



rozměr katalyzátorů a filtrů (objem monolitu ± 10 %),



druh činnosti katalyzátoru (oxidační, třícestný, zachycovač NOx pro chudé směsi, selektivní katalytická redukce (SCR), katalyzátor NOx pro chudé směsi nebo jiný),



obsah drahých kovů (identický nebo vyšší),



druh a poměr drahých kovů (± 15 %),



substrát (struktura a materiál),



hustota kanálků,



rozdíly teplot na vstupu do katalyzátoru nebo filtru maximálně 50 K. Tyto teplotní rozdíly se ověřují v ustálených podmínkách při rychlosti 120 km/h a při zatížení nastaveném pro zkoušku typu 1;

b)

vstřikování vzduchu:



ano, nebo ne,



typ (pulzující vzduch, vzduchová čerpadla, jiný);

c)

EGR (recirkulace výfukových plynů):



ano, nebo ne,



typ (chlazený nebo nechlazený, aktivní nebo pasivní řízení, vysoký nebo nízký tlak).

3.3.1.4   Zkouška životnosti může být provedena s vozidlem, jehož druh karoserie, převodovka (automatická nebo manuální) a rozměry kol nebo pneumatik jsou jiné než u typu vozidla, pro který se žádá o schválení typu.

3.4   Rozšíření v souvislosti s palubním diagnostickým systémem

3.4.1

Schválení typu se rozšíří na různá vozidla s identickým motorem a systémy regulace emisí, jak jsou definovány v dodatku 2 k příloze XI. Schválení typu se rozšíří bez ohledu na tyto prvky vozidla:

a)

příslušenství motoru;

b)

pneumatiky;

c)

ekvivalentní setrvačná hmotnost;

d)

chladicí systém;

e)

celkový převodový poměr;

f)

druh převodového ústrojí, a

g)

druh karoserie.

3.5   Rozšíření v souvislosti se zkouškou za nízké teploty (zkouška typu 6)

3.5.1   Vozidla s různou referenční hmotností

3.5.1.1

Schválení typu se rozšíří pouze na vozidla s referenční hmotností vyžadující použití nejbližších dvou vyšších ekvivalentních setrvačných hmotností nebo jakékoli nižší ekvivalentní setrvačné hmotnosti.

3.5.1.2

U vozidel kategorie N se schválení rozšíří pouze na vozidla s nižší referenční hmotností, pokud emise již schváleného vozidla nepřekračují rámec mezních hodnot předepsaných pro vozidlo, pro něž se požaduje rozšíření schválení.

3.5.2   Vozidla s rozdílnými celkovými převodovými poměry

3.5.2.1

Schválení typu se rozšíří na vozidla s rozdílnými převodovými poměry pouze za určitých podmínek.

3.5.2.2

K určení, zda lze schválení typu rozšířit, se u každého převodového poměru použitého při zkoušce typu 6 stanoví podíl

Formula

kde při otáčkách motoru 1 000 min–1 je V1 rychlostí vozidla, jehož typ je schválen, a V2 rychlostí vozidla, pro jehož typ se požaduje rozšíření schválení.

3.5.2.3

Jestliže pro každý převodový poměr platí E ? 8 %, udělí se rozšíření bez opakování zkoušky typu 6.

3.5.2.4

Pokud pro alespoň jeden převodový poměr platí E > 8 % a jestliže pro každý převodový poměr platí E ? 13 %, zkouška typu 6 se zopakuje. Zkoušky mohou být provedeny ve výrobcem vybrané laboratoři, kterou ovšem musí schválit technická zkušebna. Protokol o zkouškách musí být zaslán technické zkušebně odpovědné za zkoušky schválení typu.

3.5.3   Vozidla s rozdílnými referenčními hmotnostmi a převodovými poměry

Schválení typu se rozšíří na vozidla s různými referenčními hmotnostmi a převodovými poměry, pokud jsou splněny všechny podmínky předepsané v bodech 3.5.1 a 3.5.2.

4.   SHODNOST VÝROBY

4.1.   Úvod

4.1.1.

Každé vozidlo vyráběné na základě schválení typu v souladu s tímto nařízením musí být vyrobeno tak, aby splňovalo požadavky tohoto nařízení týkající se schválení typu. Za účelem ověření shody se schváleným typem musí výrobce zavést vhodná opatření a dokumentované kontrolní plány a v intervalech stanovených podle tohoto nařízení provádět nezbytné emisní zkoušky a zkoušky palubního diagnostického systému. Schvalovací orgán tato opatření a kontrolní plány výrobce ověří a schválí a jako součást opatření pro shodnost výrobků a opatření pro průběžná ověřování popsaných v příloze X směrnice 2007/46/ES provede v konkrétních intervalech stanovených podle tohoto nařízení kontroly a emisní zkoušky a zkoušky palubního diagnostického systému v prostorách výrobce, a to včetně jeho výrobních a zkušebních zařízení.

4.1.2.

Výrobce shodnost výroby kontroluje na základě zkoušky emisí znečišťujících látek (podle tabulky 2 v příloze I nařízení (ES) č. 715/2007), emisí CO2 (spolu s měřením spotřeby elektrické energie, EC), emisí z klikové skříně, emisí způsobených vypařováním a palubního diagnostického systému. Ověřování proto zahrnuje zkoušky typu 1, 3 a 4 a zkoušku palubního diagnostického systému, jak jsou popsány v bodě 2.4 této přílohy a příslušných přílohách v něm zmíněných. Konkrétní postupy kontroly shodnosti výroby jsou stanoveny v bodech 4.2 až 4.7 a v dodatcích 1 a 2.

4.1.3

Pro účely kontroly shodnosti výroby prováděné výrobcem se pojmem „rodina“ rozumí v případě zkoušek typu 1 a 3 interpolační rodina CO2, přičemž u zkoušky typu 4 zahrnuje také rozšíření popsaná v bodě 3.2 této přílohy a rodinu OBD s rozšířeními popsanými v bodě 3.3 této přílohy pro zkoušky OBD.

4.1.4

Četnost ověřování výrobků prováděných výrobcem se stanoví metodou posuzování rizik podle mezinárodní normy ISO 31000:2009 – Management rizik – Principy a směrnice, přičemž alespoň v případě typu 1 činí minimální četnost jedno ověření na 5 000 vozidel vyrobených v rámci rodiny nebo jednou za rok, podle toho, co nastane dřív.

4.1.5

Schvalovací orgán, který udělil schválení typu, může kdykoli ověřit metody kontroly shodnosti používané v každém výrobním zařízení.

Pro účely tohoto nařízení schvalovací orgán prostřednictvím kontroly ověřuje opatření a dokumentované kontrolní plány výrobce v jeho prostorách metodou posuzování rizik podle mezinárodní normy ISO 31000:2009 – Management rizik – Principy a směrnice, a to vždy s minimální četností jedné kontroly za rok.

V případě, že schvalovací orgán shledá kontrolní postupy výrobce jako nevyhovující, provedou se fyzické zkoušky přímo na vozidlech ze sériové výroby, jak je popsáno v bodech 4.2 až 4.9.

4.1.6

Obvyklá četnost fyzických zkoušek prováděných schvalovacím orgánem závisí na výsledcích kontrolního postupu výrobce na základě metodiky posuzování rizik, v každém případě však musí být provedena alespoň jedna ověřovací zkouška za tři roky. Schvalovací orgán provádí tyto fyzické emisní zkoušky a zkoušky OBD na vozidlech ze sériové výroby, jak je popsáno v bodech 4.2 až 4.9.

V případě, že fyzické zkoušky provádí výrobce, musí být v jeho prostorách osobně přítomen zástupce schvalovacího orgánu.

4.1.7

O výsledcích všech kontrol a fyzických zkoušek provedených v rámci ověřování shody výrobce vyhotoví schvalovací orgán zprávu, kterou musí archivovat po dobu minimálně 10 let. Tyto zprávy by měly být na vyžádání k dispozici jiným schvalovacím orgánům a Evropské komisi.

4.1.8

V případě neshody se použije článek 30 směrnice 2007/46/ES.

4.2   Kontrola shodnosti vozidla v případě zkoušky typu 1

4.2.1   Zkouška typu 1 se provede na vozidlech ze sériové výroby platného člena interpolační rodiny CO2, na základě údajů v certifikátu schválení typu. Mezní hodnoty znečišťujících látek, jež se použijí pro účely kontroly shodnosti, jsou stanoveny v tabulce 2 v příloze I nařízení (ES) č. 715/2007. Pokud jde o emise CO2, mezní hodnotu stanoví pro vybrané vozidlo výrobce podle interpolační metody stanovené v dílčí příloze 7 k příloze XXI. Správnost výpočtu za použití interpolace ověří schvalovací orgán.

4.2.2   V rámci rodiny se namátkou vybere vzorek tří vozidel. Po výběru vzorků schvalovacím orgánem nesmí výrobce provádět na vybraných vozidlech žádné úpravy.

4.2.2.1   Výběr se provádí pouze z dokončených vozidel ze sériové výroby, která mají ujeto maximálně 80 km, přičemž tato vozidla se pro účely kontroly shodnosti na základě zkoušky typu 1 považují za vozidla, jež mají ujeto 0 km. Vozidlo se zkouší podle vhodného celosvětově harmonizovaného zkušebního cyklu pro lehká vozidla (WLTC) popsaného v příloze XXI tohoto nařízení bez ohledu na požadavky na opakování zkoušky nebo na počet ujetých kilometrů vozidla. Za výsledky zkoušky se považují hodnoty po provedení všech korekcí podle tohoto nařízení.

4.2.3   Statistická metoda pro výpočet zkušebních kritérií je popsána v dodatku 1.

Výrobky určité rodiny se považují za neshodné, pokud bylo dosaženo kritéria nevyhovění u jedné nebo více hodnot znečišťujících látek a CO2 podle zkušebních kritérií uvedených v dodatku 1.

Výrobky určité rodiny se považují za shodné, pokud bylo dosaženo kritéria vyhovění u všech hodnot znečišťujících látek a CO2 podle zkušebních kritérií uvedených v dodatku 1.

Pokud bylo dosaženo hodnoty kritéria vyhovění pro určitou znečišťující látku, tato dosažená hodnota se nemění žádnými doplňkovými zkouškami ke zjištění vyhovění či nevyhovění u hodnot ostatních znečišťujících látek a CO2.

Jestliže nebylo dosaženo kritéria vyhovění u všech hodnot znečišťujících látek a CO2, provede se zkouška na jiném vozidle (zkouší se až 16 vozidel), přičemž se opakuje postup pro dosažení kritéria vyhovění nebo nevyhovění popsaný v dodatku 1 (viz obrázek I.4.2).

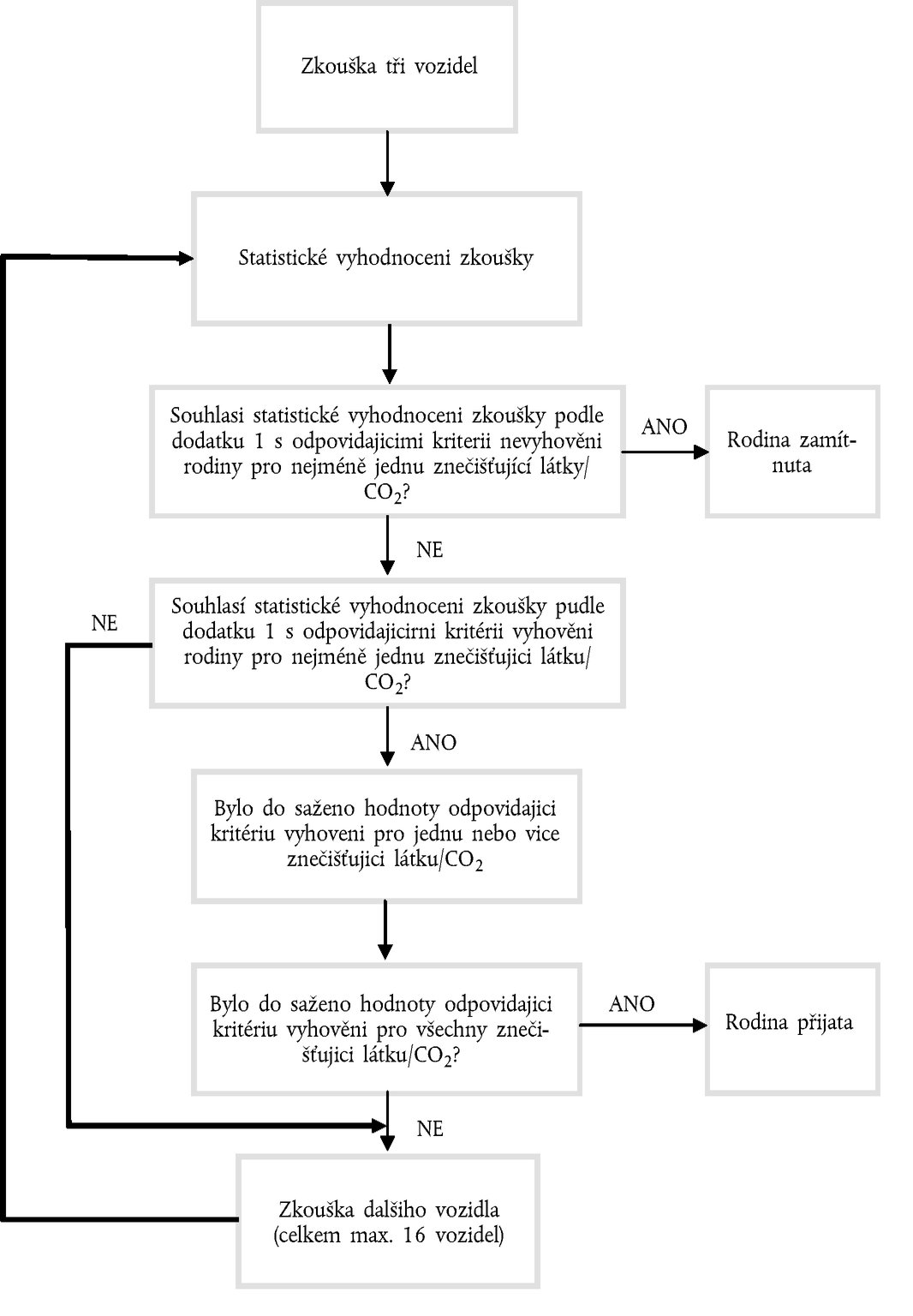

Obrázek I.4.2


4.2.4   Na žádost výrobce a se souhlasem schvalovacího orgánu mohou být zkoušky prováděny na vozidle rodiny s maximálním počtem 15 000 ujetých kilometrů za účelem stanovení měřených součinitelů vývoje (EvC) pro znečišťující látky / CO2 za každou rodinu. Záběh provede výrobce, který však nesmí na těchto vozidlech provést žádné úpravy.

4.2.4.1   Ke stanovení měřeného součinitele vývoje u vozidla podrobeného záběhu se použije tento postup:

a)

znečišťující látky / CO2 se změří při nejvýše 80 a při „x“ ujetých kilometrů u prvního zkoušeného vozidla;

b)

součinitel vývoje (EvC) znečišťujících látek / CO2 mezi 80 a „x“ ujetých kilometrů se vypočítá takto:

Formula

c)

další vozidla interpolační rodiny se nepodrobí záběhu, avšak jejich hodnoty emisí / znečišťujících látek / CO2 při 0 km se vynásobí součinitelem vývoje prvního vozidla podrobeného záběhu. V tomto případě se pro účely zkoušení podle dodatku 1 dosadí tyto hodnoty:

i)

hodnoty při „x“ km u prvního vozidla;

ii)

hodnoty při 0 km vynásobené příslušným součinitelem vývoje u dalších vozidel.

4.2.4.2   Všechny tyto zkoušky se provedou s komerčním palivem. Na žádost výrobce lze však použít referenční paliva popsaná v příloze IX.

4.2.4.3   Při kontrole shodnosti výroby, pokud jde o emise CO2, může výrobce jako alternativu k postupu uvedenému v bodě 4.2.4.1 použít fixní hodnotu součinitele vývoje EvC rovnající se 0,98 a tímto faktorem vynásobit veškeré hodnoty CO2 naměřené při 0 km.

4.2.5   Zkoušky shodnosti výroby vozidel s pohonem na LPG nebo NG/biomethan lze provést s komerčním palivem, jehož poměr C3/C4 má hodnotu, která leží v rozmezí hodnot tohoto poměru u referenčních paliv v případě LPG, nebo u některého z paliv s velkou výhřevností nebo s malou výhřevností v případě NG/biomethanu. V každém případě musí být schvalovacímu orgánu předložena analýza paliva.

4.2.6   Vozidla vybavená ekologickými inovacemi

4.2.6.1

U typu vozidla vybaveného jednou nebo více ekologickými inovacemi ve smyslu článku 12 nařízení (ES) č. 443/2009 v případě vozidel kategorie M1 nebo článku 12 nařízení (EU) č. 510/2011 v případě vozidel kategorie N1 se shodnost výroby s ohledem na ekologické inovace prokáže ověřením, zda je vozidlo danou ekologickou inovací (danými ekologickými inovacemi) skutečně vybaveno.

4.3   Výhradně elektrická vozidla

4.3.1   Opatření k zajištění shodnosti výroby, pokud jde o spotřebu elektrické energie, se kontrolují na základě certifikátu schválení typu stanoveného v dodatku 4 této přílohy.

4.3.2   Ověření spotřeby elektrické energie pro účely shodnosti výroby

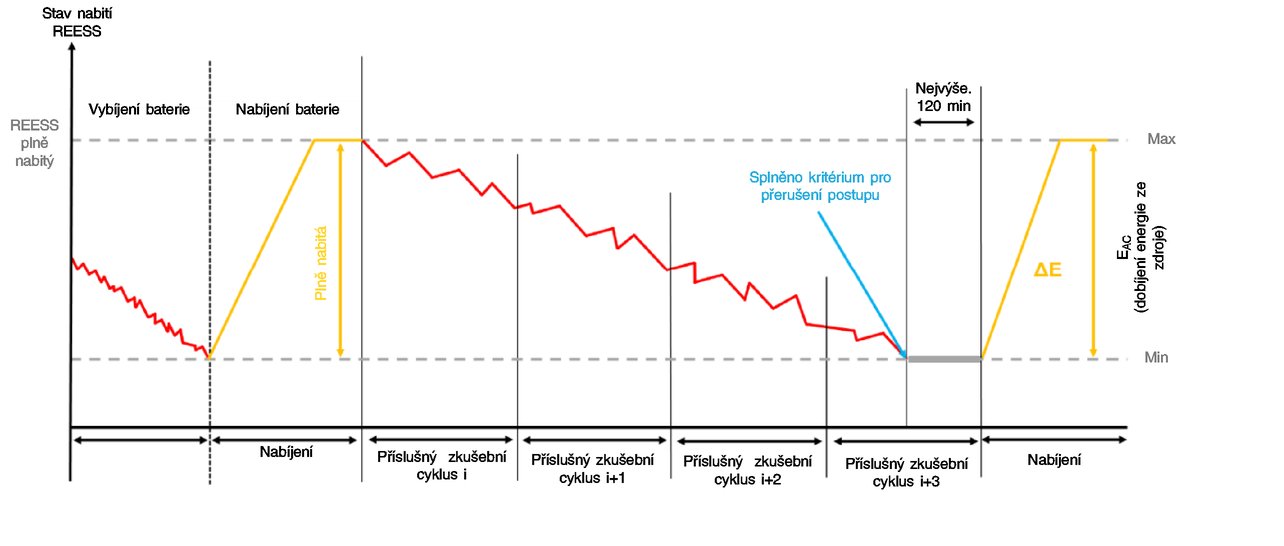

4.3.2.1

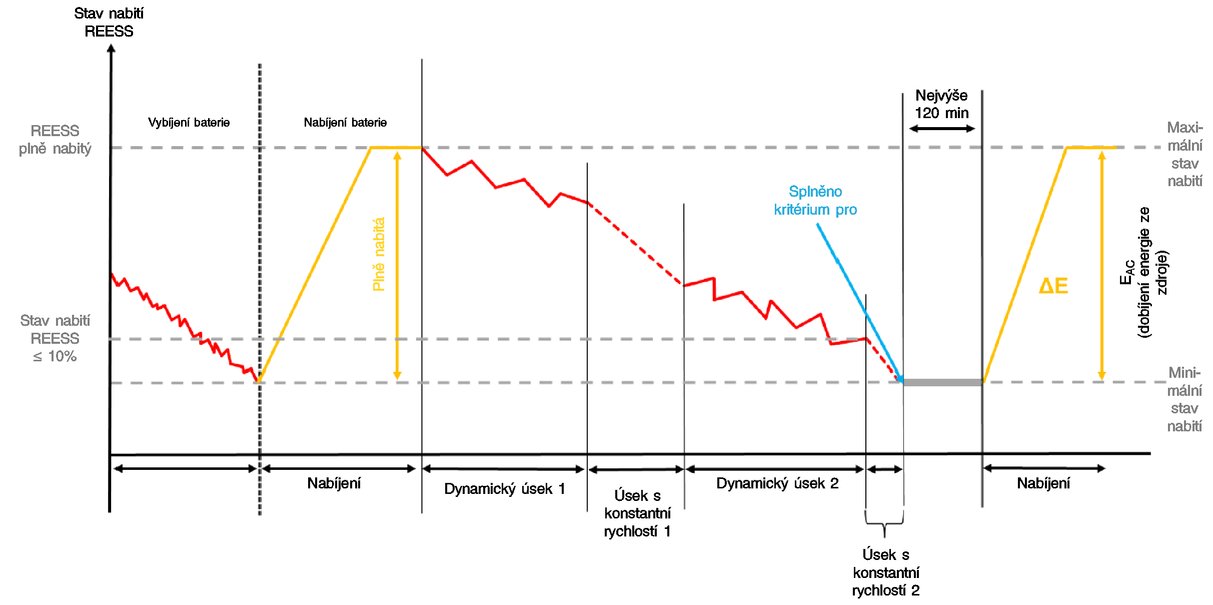

V průběhu postupu kontroly shodnosti výroby se kritérium pro přerušení postupu zkoušky typu 1 podle bodu 3.4.4.1.3 dílčí přílohy 8 k příloze XXI tohoto nařízení (postup po sobě následujících cyklů) a bodu 3.4.4.2.3 dílčí přílohy 8 k příloze XXI tohoto nařízení (postup zkrácené zkoušky) nahradí tímto:

Kritéria pro přerušení postupu pro účely kontroly shodnosti výroby je dosaženo dokončením prvního příslušného zkušebního cyklu WLTP.

4.3.2.2

V průběhu prvního příslušného zkušebního cyklu WLTP se energie stejnosměrného proudu ze systému (systémů) REESS změří metodou popsanou v dodatku 3 k dílčí příloze 8 k příloze XXI tohoto nařízení a vydělí se vzdáleností ujetou v rámci tohoto příslušného zkušebního cyklu WLTP.

4.3.2.3

Hodnota stanovená podle bodu 4.3.2.2 se porovná s hodnotou určenou podle bodu 1.2 dodatku 2.

4.3.2.4

Shodnost, pokud jde o spotřebu elektrické energie, se kontroluje s použitím statistických postupů popsaných v bodě 4.2 a v dodatku 1. Pro účely této kontroly shodnosti se výrazy „znečišťující látky“, resp. „CO“„2“ nahradí výrazem „spotřeba elektrické energie“.

4.4   Hybridní elektrická vozidla s externím nabíjením

4.4.1   Opatření k zajištění shodnosti výroby, pokud jde o hmotnostní emise CO2 a spotřebu elektrické energie z hybridních elektrických vozidel s externím napájením, se kontrolují na základě údajů v certifikátu schválení typu stanoveném v dodatku 4 k této příloze.

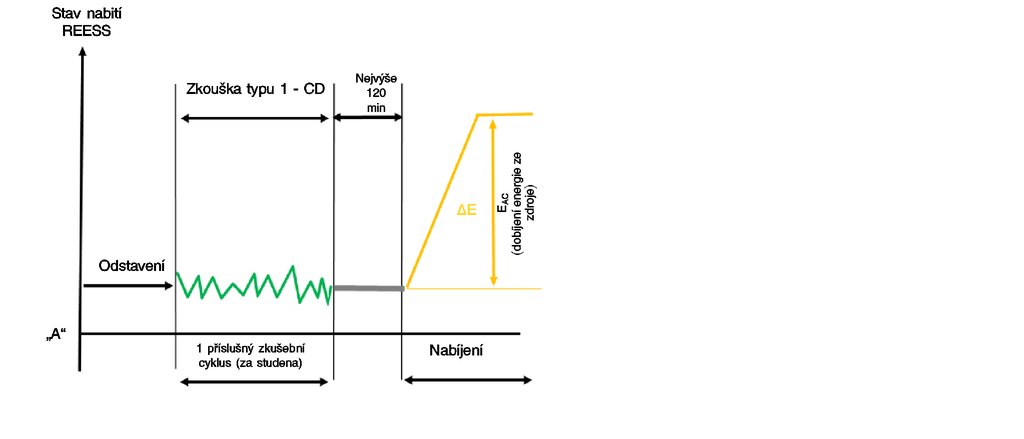

4.4.2   Ověření hmotnostních emisí CO2 pro účely shodnosti výroby

4.4.2.1

Vozidlo se zkouší postupem zkoušky typu 1 v režimu nabíjení-udržování, který je popsán v bodě 3.2.5 dílčí přílohy 8 k příloze XXI tohoto nařízení.

4.4.2.2

V průběhu této zkoušky se zjistí hmotnostní emise CO2 v režimu nabíjení-udržování podle tabulky A8/5 v dílčí příloze 8 k příloze XXI tohoto nařízení, které se porovnají s hmotnostními emisemi CO2 v režimu nabíjení-udržování podle bodu 2.3 dodatku 2.

4.4.2.3

Shodnost, pokud jde o emise CO2, se kontroluje s použitím statistických postupů popsaných v bodě 4.2 a v dodatku 1.

4.4.3   Ověření spotřeby elektrické energie pro účely shodnosti výroby

4.4.3.1

V průběhu postupu kontroly shodnosti výroby se konec postupu zkoušky typu 1 v režimu nabíjení-vybíjení podle bodu 3.2.4.4 dílčí přílohy 8 k příloze XXI tohoto nařízení nahradí tímto:

Konce postupu zkoušky typu 1 v režimu nabíjení-vybíjení pro účely kontroly shodnosti výroby je dosaženo dokončením prvního příslušného zkušebního cyklu WLTP.

4.4.3.2.

V průběhu prvního příslušného zkušebního cyklu WLTP se energie stejnosměrného proudu ze systému (systémů) REESS změří metodou popsanou v dodatku 3 k dílčí příloze 8 k příloze XXI tohoto nařízení a vydělí se vzdáleností ujetou v rámci tohoto příslušného zkušebního cyklu WLTP.

4.4.3.3

Hodnota stanovená podle bodu 4.5.3.2 tohoto nařízení se porovná s hodnotou určenou podle bodu 2.4 dodatku 2.

4.4.1.4

Shodnost, pokud jde o spotřebu elektrické energie, se kontroluje s použitím statistických postupů popsaných v bodě 4.2 a v dodatku 1. Pro účely této kontroly shodnosti se výrazy „znečišťující látky“, resp. „CO2“ nahradí výrazem „spotřeba elektrické energie“.

4.5.   Kontrola shodnosti vozidla v případě zkoušky typu 3

4.5.1

Má-li být provedeno ověření zkoušky typu 3, musí se provést v souladu s těmito požadavky:

4.5.1.1

Pokud schvalovací orgán usoudí, že jakost výroby je neuspokojivá, odebere se namátkově jedno vozidlo z rodiny a podrobí se zkouškám popsaným v příloze V.

4.5.1.2

Výroba se pokládá za shodnou, pokud toto vozidlo splňuje požadavky zkoušek popsaných v příloze V.

4.5.1.3

Pokud zkoušené vozidlo nesplňuje požadavky bodu 4.5.1.1, odebere ze z téže rodiny další náhodný vzorek čtyř vozidel a podrobí se zkouškám popsaným v příloze V. Zkoušky se mohou provádět na vozidlech, která mají ujeto maximálně 15 000 km bez jakýchkoli provedených změn.

4.5.1.4

Výroba se pokládá za shodnou, pokud nejméně tři vozidla splňují požadavky zkoušek popsaných v příloze V.

4.6   Kontrola shodnosti vozidla v případě zkoušky typu 4

4.6.1

Má-li být provedeno ověření zkoušky typu 4, musí se provést v souladu s těmito požadavky:

4.6.1.1

Pokud schvalovací orgán usoudí, že jakost výroby je neuspokojivá, odebere se namátkově jedno vozidlo z rodiny a podrobí se zkouškám popsaným v příloze VI, nebo alespoň zkouškám popsaným v bodě 7 přílohy 7 předpisu EHK OSN č. 83.

4.6.1.2

Výroba se pokládá za shodnou, pokud toto vozidlo splňuje požadavky zkoušek popsaných v příloze VI, nebo v bodě 7 přílohy 7 předpisu EHK OSN č. 83, podle toho, která zkouška byla provedena.

4.6.1.3

Pokud zkoušené vozidlo nesplňuje požadavky bodu 4.6.1.1, odebere ze z téže rodiny další náhodný vzorek čtyř vozidel a podrobí se zkouškám popsaným v příloze VI, nebo alespoň zkouškám popsaným v bodě 7 přílohy 7 předpisu EHK OSN č. 83. Zkoušky se mohou provádět na vozidlech, která mají ujeto maximálně 15 000 km bez jakýchkoli provedených změn.

4.6.1.4

Výroba se pokládá za shodnou, pokud nejméně tři vozidla splňují požadavky zkoušek popsaných v příloze VI, nebo v bodě 7 přílohy 7 předpisu EHK OSN č. 83, podle toho, která zkouška byla provedena.

4.7   Kontrola shodnosti vozidla, pokud jde o palubní diagnostický systém (OBD)

4.7.1

Má-li být provedeno ověření činnosti systému OBD, musí se provést v souladu s těmito požadavky:

4.7.1.1

Pokud schvalovací orgán usoudí, že jakost výroby je neuspokojivá, odebere se namátkově jedno vozidlo z rodiny a podrobí se zkouškám popsaným v dodatku 1 k příloze XI.

4.7.1.2

Výroba se pokládá za shodnou, pokud toto vozidlo splňuje požadavky zkoušek popsaných v dodatku 1 k příloze XI.

4.7.1.3

Pokud zkoušené vozidlo nesplňuje požadavky bodu 4.7.1.1, odebere ze z téže rodiny další náhodný vzorek čtyř vozidel a podrobí se zkouškám popsaným v dodatku 1 k příloze XI. Zkoušky se mohou provádět na vozidlech, která mají ujeto maximálně 15 000 km bez jakýchkoli provedených změn.

4.7.1.4

Výroba se pokládá za shodnou, pokud nejméně tři vozidla splňují požadavky zkoušek popsaných v dodatku 1 k příloze XI.


Dodatek 1

Ověření shodnosti výroby v případě zkoušky typu 1 – statistická metoda

1.

Tento dodatek popisuje postup, který se použije k ověření požadavků na shodnost výroby v případě zkoušky typu 1, pokud jde o znečišťující látky / CO2, včetně požadavků na shodnost v případě výhradně elektrických vozidel a hybridních elektrických vozidel s externím nabíjením.

2.

Měření hodnot znečišťujících látek uvedených v tabulce 2 v příloze I nařízení (ES) č. 715/2007 a emisí CO2 se provádí s minimálně třemi vozidly, přičemž jejich počet se postupně zvyšuje až do dosažení kritéria vyhovění nebo nevyhovění.

Z počtu N zkoušek se ze všech N měření zjistí x1, x2, … xN, průměr Xtests a rozptyl VAR:

Formula

a

Formula

3.

U jakéhokoli počtu zkoušek může být, pokud jde o znečišťující látky, dosaženo jednoho z následujících tří výsledků (viz podbody i) až iii) níže), a to na základě mezní hodnoty L pro příslušnou znečišťující látku a průměrné hodnoty ze všech N zkoušek: Xtests , rozptyl výsledků zkoušek VAR a počet zkoušek N:

i)

rodina vyhověla, jestliže

Formula

ii)

rodina nevyhověla, jestliže

Formula

iii)

je třeba provést další měření, jestliže:

Formula

Aby byly zohledněny nepřesnosti měření, faktor A se v případě měření znečišťujících látek dosadí v hodnotě 1,05.

4.

Pokud jde o hodnoty CO2 a spotřebu elektrické energie (EC), použijí se normalizované hodnoty CO2 a spotřeby elektrické energie (EC):

Formula

Formula

V případě CO2 a spotřeby elektrické energie se faktor A dosadí v hodnotě 1,01 a hodnota L se rovná 1. Kritéria vyhovění a nevyhovění jsou tedy v případě CO2 a spotřeby elektrické energie zjednodušena do této podoby:

i)

rodina vyhověla, jestliže

Formula

ii)

rodina nevyhověla, jestliže

Formula

iii)

je třeba provést další měření, jestliže:

Formula

Hodnoty A pro znečišťující látky, spotřebu elektrické energie a CO2 se zkontrolují a na základě dostupných důkazů mohou být změněny. Z tohoto důvodu budou schvalovací orgány muset poskytnout Komisi veškeré příslušné údaje alespoň na období prvních pěti let.


Dodatek 2

Výpočty pro účely kontroly shodnosti výroby elektrických vozidel

1.   Výpočty pro účely kontroly shodnosti výroby v případě výhradně elektrických vozidel

1.1   Interpolace individuální spotřeby elektrické energie výhradně elektrických vozidel

Formula

kde:

ECDC–ind,COP

je spotřeba elektrické energie jednotlivého vozidla pro účely kontroly shodnosti výroby, Wh/km;

ECDC–L,COP

je spotřeba elektrické energie vozidla L pro účely kontroly shodnosti výroby, Wh/km;

ECDC–H,COP

je spotřeba elektrické energie vozidla H pro účely kontroly shodnosti výroby, Wh/km;

Kind

je interpolační koeficient zkoušeného jednotlivého vozidla pro příslušný zkušební cyklus WLTP.

1.2   Spotřeba elektrické energie v případě výhradně elektrických vozidel

Pokud jde o spotřebu elektrické energie, pro účely ověření shodnosti výroby se deklaruje a použije tato hodnota:

Formula

kde:

ECDC,COP

je spotřeba elektrické energie vyplývající z míry vybití systému REESS v rámci prvního příslušného zkušebního cyklu WLTC, která se použije pro účely ověření v průběhu postupu kontroly shodnosti výroby;

ECDC,CD,first WLTC

je spotřeba elektrické energie vyplývající z míry vybití systému REESS v rámci prvního příslušného zkušebního cyklu WLTC podle bodu 4.3 dílčí přílohy 8 k příloze XXI, v Wh/km;

AFEC

je korekční faktor, kterým se vyrovnává rozdíl mezi hodnotou spotřeby elektrické energie v režimu nabíjení-vybíjení deklarovanou po provedení zkoušky typu 1 během procesu schvalování a hodnotou naměřenou při zkoušce v průběhu postupu kontroly shodnosti výroby

a

Formula

kde

ECWLTC,declared

je deklarovaná hodnota spotřeby elektrické energie v případě výhradně elektrických vozidel podle bodu 1.1.2.3 dílčí přílohy 6 k příloze XXI;

ECWLTC

je naměřená hodnota spotřeby elektrické energie podle bodu 4.3.4.2 dílčí přílohy 8 k příloze XXI.

2.   Výpočty pro účely kontroly shodnosti výroby v případě hybridních elektrických vozidel s externím nabíjením

2.1   Individuální hmotnostní emise CO2 v režimu nabíjení-udržování v případě hybridních elektrických vozidel s externím nabíjením pro účely kontroly shodnosti výroby

Formula

kde:

MCO2–ind,CS,COP

jsou hmotnostní emise CO2 v režimu nabíjení-udržování u jednotlivého vozidla pro účely kontroly shodnosti výroby, g/km;

MCO2–L,CS,COP

jsou hmotnostní emise CO2 v režimu nabíjení-udržování u vozidla L pro účely kontroly shodnosti výroby, g/km;

MCO2–H,CS,COP

jsou hmotnostní emise CO2 v režimu nabíjení-udržování u vozidla H pro účely kontroly shodnosti výroby, g/km;

Kind

je interpolační koeficient zkoušeného jednotlivého vozidla pro příslušný zkušební cyklus WLTP.

2.2   Individuální spotřeba elektrické energie v režimu nabíjení-vybíjení v případě hybridních elektrických vozidel s externím nabíjením pro účely kontroly shodnosti výroby

Formula

kde:

ECDC–ind,CD,COP

je spotřeba elektrické energie jednotlivého vozidla v režimu nabíjení-vybíjení pro účely kontroly shodnosti výroby, Wh/km;

ECDC–L,CD,COP

je spotřeba elektrické energie vozidla L v režimu nabíjení-vybíjení pro účely kontroly shodnosti výroby, Wh/km;

ECDC–H,CD,COP

je spotřeba elektrické energie vozidla H v režimu nabíjení-vybíjení pro účely kontroly shodnosti výroby, Wh/km;

Kind

je interpolační koeficient zkoušeného jednotlivého vozidla pro příslušný zkušební cyklus WLTP.

2.3   Hodnota hmotnostních emisí CO2 v režimu nabíjení-udržování pro účely kontroly shodnosti výroby

Pokud jde o hmotnostní emise CO2 v režimu nabíjení-udržování, pro účely ověření shodnosti výroby se deklaruje a použije tato hodnota:

Formula

kde:

MCO2,CS,COP

je hodnota hmotnostních emisí CO2 v režimu nabíjení-udržování v rámci zkoušky typu 1 v režimu nabíjení-udržování, která se použije pro účely ověření v průběhu postupu kontroly shodnosti výroby;

MCO2,CS

jsou hmotnostní emise CO2 v režimu nabíjení-udržování v rámci zkoušky typu 1 v režimu nabíjení-udržování podle bodu 4.1.1 přílohy XXI, g/km;

AFCO2,CS

je korekční faktor, kterým se vyrovnává rozdíl mezi hodnotou deklarovanou po provedení zkoušky typu 1 během procesu schvalování a hodnotou naměřenou při zkoušce v průběhu postupu kontroly shodnosti výroby

a

Formula

kde

MCO2,CS,c,declared

jsou deklarované hmotnostní emise CO2 v režimu nabíjení-udržování v rámci zkoušky typu 1 v režimu nabíjení-udržování podle kroku 7 tabulky A8/5 v dílčí příloze 8 k příloze XXI;

MCO2,CS,c,6

jsou naměřené hmotnostní emise CO2 v režimu nabíjení-udržování v rámci zkoušky typu 1 v režimu nabíjení-udržování podle kroku 6 tabulky A8/5 v dílčí příloze 8 k příloze XXI.

2.4   Spotřeba elektrické energie v režimu nabíjení-vybíjení pro účely kontroly shodnosti výroby

Pokud jde o spotřebu elektrické energie v režimu nabíjení-vybíjení, pro účely ověření shodnosti výroby se deklaruje a použije tato hodnota:

Formula

kde:

ECDC,CD,COP

je spotřeba elektrické energie v režimu nabíjení-vybíjení vyplývající z míry vybití systému REESS v rámci prvního příslušného zkušebního cyklu WLTC zkoušky typu 1 v režimu nabíjení-vybíjení, která se použije pro účely ověření v průběhu postupu kontroly shodnosti výroby;

ECDC,CD,first WLTC

je spotřeba elektrické energie v režimu nabíjení-vybíjení vyplývající z míry vybití systému REESS v rámci prvního příslušného zkušebního cyklu WLTC zkoušky typu 1 v režimu nabíjení-vybíjení podle bodu 4.3 dílčí přílohy 8 k příloze XXI, Wh/km;

AFEC,AC,CD

je korekční faktor pro spotřebu elektrické energie v režimu nabíjení-vybíjení, kterým se vyrovnává rozdíl mezi hodnotou deklarovanou po provedení zkoušky typu 1 během procesu schvalování a hodnotou naměřenou při zkoušce v průběhu postupu kontroly shodnosti výroby

a

Formula

where

ECAC,CD,declared

je deklarovaná spotřeba elektrické energie v režimu nabíjení-vybíjení v rámci zkoušky typu 1 v režimu nabíjení-vybíjení podle bodu 1.1.2.3 dílčí přílohy 6 k příloze XXI;

ECAC,CD

je naměřená spotřeba elektrické energie v režimu nabíjení-vybíjení v rámci zkoušky typu 1 v režimu nabíjení-vybíjení podle bodu 4.3.1 dílčí přílohy 8 k příloze XXI.


Dodatek 3

VZOR

INFORMAČNÍ DOKUMENT č. …

TÝKAJÍCÍ SE ES SCHVÁLENÍ TYPU VOZIDLA Z HLEDISKA EMISÍ A PŘÍSTUPU K INFORMACÍM O OPRAVÁCH A ÚDRŽBĚ VOZIDLA

Následující informace, přicházejí-li v úvahu, se spolu se soupisem obsahu předkládají v trojím vyhotovení. Předkládají-li se výkresy, musí být dodány ve vhodném měřítku a s dostatečnými podrobnostmi na archu formátu A4, nebo musí být na tento formát složeny. Předkládají-li se fotografie, musí zobrazovat dostatečně podrobně.

Mají-li systémy, konstrukční části nebo samostatné technické celky elektronické řízení, musí být dodány informace o jeho vlastnostech.

0.

OBECNÉ INFORMACE

0.1.

Značka (obchodní název výrobce): …

0.2.

Typ: …

0.2.1.

Případný obchodní název (názvy): …

0.4.

Kategorie vozidla (c): …

0.8.

Název (názvy) a adresa (adresy) montážního závodu (závodů): …

0.9.

Název a adresa případného zástupce výrobce: …

1.

OBECNÉ KONSTRUKČNÍ VLASTNOSTI

1.1.

Fotografie a/nebo výkresy představitele typu vozidla / konstrukční části / samostatného technického celku (1):

1.3.3.

Hnací nápravy (počet, umístění, propojení): …

2.

HMOTNOSTI A ROZMĚRY(f) (g) (7)

(v kg a mm) (případně uveďte odkaz na výkres)

2.6.

Hmotnost vozidla v provozním stavu (h)

a)

maximální a minimální hodnota pro každou variantu: …

b)

hmotnost pro každou verzi (musí být poskytnuta tabulka): …

2.8.

Maximální technicky přípustná hmotnost naloženého vozidla podle výrobce (i) (3): …

3.

MĚNIČ HNACÍ ENERGIE(k)

3.1.

Výrobce měniče (měničů) hnací energie: …

3.1.1.

Kód výrobce (jak je vyznačen na měniči hnací energie, nebo jiný způsob identifikace): …

3.2.

Spalovací motor

3.2.1.1.

Princip činnosti: zážehový/vznětový/dvoupalivový (1)

Cyklus: čtyřtakt/dvoutakt/rotační (1)

3.2.1.2.

Počet a uspořádání válců: …

3.2.1.2.1.

Vrtání (l): … mm

3.2.1.2.2.

Zdvih (l): … mm

3.2.1.2.3.

Pořadí zapalování: …

3.2.1.3.

Zdvihový objem motoru (m): … cm3

3.2.1.4.

Objemový kompresní poměr (2): …

3.2.1.5.

Výkresy spalovací komory, hlavy pístu a u zážehových motorů pístních kroužků: …

3.2.1.6.

Normální volnoběžné otáčky motoru (2): … min–1

3.2.1.6.1.

Zvýšené volnoběžné otáčky motoru (2):… min–1

3.2.1.8.

Jmenovitý výkon motoru (n): … KW při … min–1 (hodnota uváděná výrobcem)

3.2.1.9.

Maximální přípustné otáčky motoru podle výrobce: … min–1

3.2.1.10.

Maximální netto točivý moment (n): … Nm při … min–1 (hodnota uváděná výrobcem)

3.2.2.

Palivo

3.2.2.1.

Lehká užitková vozidla: motorová nafta / benzin / LPG / NG nebo biomethan / ethanol (E85) / bionafta / vodík / H2NG (1) (6)

3.2.2.1.1.

RON, bezolovnatý benzin: …

3.2.2.4.

Typ vozidla podle paliva: jednopalivové, dvoupalivové, vícepalivové (flex fuel) (1)

3.2.2.5.

Maximální přípustný obsah biopaliva v palivu (hodnota uváděná výrobcem): … % obj.

3.2.4.

Dodávka paliva

3.2.4.1.

Karburátorem (karburátory): ano/ne (1)

3.2.4.2.

Vstřikem paliva (pouze u vznětových nebo dvoupalivových motorů): ano/ne (1)

3.2.4.2.1.

Popis systému (common rail / sdružené vstřikovací jednotky / rozdělovací čerpadlo atd.): …

3.2.4.2.2.

Princip činnosti: přímé vstřikování / předkomůrka / vířivá komůrka (1)

3.2.4.2.3.

Vstřikovací/dopravní čerpadlo

3.2.4.2.3.1.

Značka/značky: …

3.2.4.2.3.2.

Typ/typy: …

3.2.4.2.3.3.

Maximální dodávka paliva (1) (2): … mm3 /zdvih nebo cyklus při otáčkách motoru:…min–1 nebo alternativně charakteristický diagram:… (Je-li použita regulace plnicího tlaku, uveďte charakteristickou dodávku paliva a plnicí tlak vztažený k otáčkám motoru.)

3.2.4.2.4.

Regulace omezování otáček motoru

3.2.4.2.4.2.1.

Otáčky, při kterých začíná regulátor při zatížení omezovat: … min–1

3.2.4.2.4.2.2.

Maximální otáčky při nulovém zatížení: … min–1

3.2.4.2.6.

Vstřikovač/vstřikovače:

3.2.4.2.6.1.

Značka/značky: …

3.2.4.2.6.2.

Typ/typy: …

3.2.4.2.8.

Pomocné startovací zařízení

3.2.4.2.8.1.

Značka/značky: …

3.2.4.2.8.2.

Typ/typy: …

3.2.4.2.8.3.

Popis systému: …

3.2.4.2.9.

Elektronicky řízené vstřikování: ano/ne (1)

3.2.4.2.9.1.

Značka/značky: …

3.2.4.2.9.2.

Typ/typy:

3.2.4.2.9.3

Popis systému: …

3.2.4.2.9.3.1.

Značka a typ řídicí jednotky (ECU): …

3.2.4.2.9.3.1.1.

Verze softwaru ECU: …

3.2.4.2.9.3.2.

Značka a typ regulátoru paliva: …

3.2.4.2.9.3.3.

Značka a typ čidla průtoku vzduchu: …

3.2.4.2.9.3.4.

Značka a typ rozdělovače paliva: …

3.2.4.2.9.3.5.

Značka a typ komory škrticí klapky: …

3.2.4.2.9.3.6.

Značka a typ nebo princip činnosti čidla teploty vody: …

3.2.4.2.9.3.7.

Značka a typ nebo princip činnosti čidla teploty vzduchu: …

3.2.4.2.9.3.8.

Značka a typ nebo princip činnosti čidla tlaku vzduchu: …

3.2.4.3.

Vstřikem paliva (pouze u zážehových motorů): ano/ne (1)

3.2.4.3.1.

Princip činnosti: vstřik do sacího potrubí (jednobodový / vícebodový / přímý vstřik (1) / jiný (uveďte jaký): …

3.2.4.3.2.

Značka/značky: …

3.2.4.3.3.

Typ/typy: …

3.2.4.3.4.

Popis systému (v případě jiného přívodu paliva, než je plynulé vstřikování, uveďte odpovídající podrobnosti): …

3.2.4.3.4.1.

Značka a typ řídicí jednotky (ECU): …

3.2.4.3.4.1.1.

Verze softwaru ECU: …

3.2.4.3.4.3.

Značka a typ nebo princip činnosti čidla průtoku vzduchu: …

3.2.4.3.4.8.

Značka a typ komory škrticí klapky: …

3.2.4.3.4.9.

Značka a typ nebo princip činnosti čidla teploty vody: …

3.2.4.3.4.10.

Značka a typ nebo princip činnosti čidla teploty vzduchu: …

3.2.4.3.4.11.

Značka a typ nebo princip činnosti čidla tlaku vzduchu: …

3.2.4.3.5.

Vstřikovače

3.2.4.3.5.1.

Značka: …

3.2.4.3.5.2.

Typ: …

3.2.4.3.7.

Systém pro studený start

3.2.4.3.7.1.

Princip/principy činnosti: …

3.2.4.3.7.2.

Pracovní omezení / seřízení (1) (2): …

3.2.4.4.

Palivové čerpadlo

3.2.4.4.1.

Tlak (2): … KPa nebo charakteristický diagram (2): …

3.2.4.4.2.

Značka/značky: …

3.2.4.4.3.

Typ/typy: …

3.2.5.

Elektrický systém

3.2.5.1.

Jmenovité napětí: … V, kladný/záporný pól na kostře (1)

3.2.5.2.

Generátor

3.2.5.2.1.

Typ: …

3.2.5.2.2.

Jmenovitý výkon: … VA

3.2.6.

Systém zapalování (jen u zážehových motorů)

3.2.6.1.

Značka/značky: …

3.2.6.2.

Typ/typy: …

3.2.6.3.

Princip činnosti: …

3.2.6.6.

Zapalovací svíčky

3.2.6.6.1.

Značka: …

3.2.6.6.2.

Typ: …

3.2.6.6.3.

Nastavení mezery: … mm

3.2.6.7.

Zapalovací cívka/cívky:

3.2.6.7.1.

Značka: …

3.2.6.7.2.

Typ: …

3.2.7.

Chladicí systém: chlazení kapalinou/vzduchem (1)

3.2.7.1.

Jmenovité seřízení mechanismu regulace teploty motoru: …

3.2.7.2.

Chlazení kapalinou

3.2.7.2.1.

Druh kapaliny: …

3.2.7.2.2.

Oběhové čerpadlo/čerpadla: ano/ne (1)

3.2.7.2.3.

Vlastnosti: …nebo

3.2.7.2.3.1.

Značka/značky: …

3.2.7.2.3.2.

Typ/typy: …

3.2.7.2.4.

Převodový poměr/poměry pohonu: …

3.2.7.2.5.

Popis ventilátoru a mechanismu jeho pohonu: …

3.2.7.3.

Chlazení vzduchem

3.2.7.3.1.

Ventilátor: ano/ne (1)

3.2.7.3.2.

Vlastnosti: …nebo

3.2.7.3.2.1.

Značka/značky: …

3.2.7.3.2.2.

Typ/typy: …

3.2.7.3.3.

Převodový poměr/poměry pohonu: …

3.2.8.

Systém sání

3.2.8.1.

Přeplňování: ano/ne (1)

3.2.8.1.1.

Značka/značky: …

3.2.8.1.2.

Typ/typy: …

3.2.8.1.3.

Popis systému (např. maximální plnicí tlak: … kPa; popřípadě odpouštěcí zařízení): …

3.2.8.2.

Mezichladič: ano/ne (1)

3.2.8.2.1.

Typ: vzduch-vzduch / vzduch-voda (1)

3.2.8.3.

Podtlak v sání při jmenovitých otáčkách motoru a při 100 % zatížení (pouze u vznětových motorů)

3.2.8.4.

Popis a výkresy sacího potrubí a jeho příslušenství (vstupní komora, ohřívací zařízení, přídavné přívody vzduchu atd.): …

3.2.8.4.1.

Popis sacího potrubí motoru (přiložte výkresy a/nebo fotografie): …

3.2.8.4.2.

Vzduchový filtr, výkresy: … nebo

3.2.8.4.2.1.

Značka/značky: …

3.2.8.4.2.2.

Typ/typy: …

3.2.8.4.3.

Tlumič sání, výkresy: … nebo

3.2.8.4.3.1.

Značka/značky: …

3.2.8.4.3.2.

Typ/typy: …

3.2.9.

Výfukový systém

3.2.9.1.

Popis a/nebo výkres výfukového potrubí motoru: …

3.2.9.2.

Popis a/nebo výkres výfukového systému: …

3.2.9.3.

Maximální přípustný protitlak výfuku při jmenovitých otáčkách motoru a při 100 % zatížení (pouze u vznětových motorů): … kPa

3.2.10.

Minimální průřezy vstupních a výstupních průchodů: …

3.2.11.

Časování ventilů nebo rovnocenné údaje

3.2.11.1.

Maximální zdvih ventilů, úhly otvírání a zavírání nebo podrobnosti o nastavení alternativních systémů rozvodu vzhledem k úvratím. Maximální a minimální hodnoty časování u systémů s proměnným časováním: …

3.2.11.2.

Referenční a/nebo seřizovací rozsahy nastavení (1): …

3.2.12.

Opatření proti znečišťování ovzduší

3.2.12.1.

Zařízení pro recyklaci plynů z klikové skříně (popis a výkresy): …

3.2.12.2.

Zařízení k regulaci znečišťujících látek (pokud nejsou uvedena pod jinými položkami)

3.2.12.2.1.

Katalyzátor

3.2.12.2.1.1.

Počet katalyzátorů a jejich částí (níže požadované informace uveďte pro každou samostatnou jednotku): …

3.2.12.2.1.2.

Rozměry, tvar a objem katalyzátoru/katalyzátorů: …

3.2.12.2.1.3.

Druh katalytické činnosti: …

3.2.12.2.1.4.

Celková náplň drahých kovů: …

3.2.12.2.1.5.

Poměrná koncentrace: …

3.2.12.2.1.6.

Nosič (struktura a materiál): …

3.2.12.2.1.7.

Hustota kanálků: …

3.2.12.2.1.8.

Druh pouzdra katalyzátoru/katalyzátorů: …

3.2.12.2.1.9.

Umístění katalyzátoru/katalyzátorů (místo a vztažná vzdálenost ve výfukovém potrubí): …

3.2.12.2.1.10.

Tepelný kryt: ano/ne (1)

3.2.12.2.1.11.

Běžné rozmezí provozní teploty: …°C

3.2.12.2.1.12.

Značka katalyzátoru: …

3.2.12.2.1.13.

Identifikační číslo dílu: …

3.2.12.2.2.

Čidla

3.2.12.2.2.1.

Kyslíková sonda: ano/ne (1)

3.2.12.2.2.1.1.

Značka: …

3.2.12.2.2.1.2.

Umístění: …

3.2.12.2.2.1.3.

Regulační rozsah: …

3.2.12.2.2.1.4.

Typ nebo princip činnosti: …

3.2.12.2.2.1.5.

Identifikační číslo dílu: …

3.2.12.2.2.2.

Sonda NOx: ano/ne (1)

3.2.12.2.2.2.1.

Značka: …

3.2.12.2.2.2.2.

Typ: …

3.2.12.2.2.2.3.

Umístění

3.2.12.2.2.3.

Snímač pevných částic: ano/ne (1)

3.2.12.2.2.3.1.

Značka: …

3.2.12.2.2.3.2.

Typ: …

3.2.12.2.2.3.3.

Umístění: …

3.2.12.2.3.

Vstřikování vzduchu: ano/ne (1)

3.2.12.2.3.1.

Druh (pulsující vzduch, vzduchové čerpadlo atd.): …

3.2.12.2.4.

Recirkulace výfukových plynů (EGR): ano/ne (1)

3.2.12.2.4.1.

Vlastnosti (značka, typ, průtok, vysoký tlak / nízký tlak / kombinovaný tlak atd.): …

3.2.12.2.4.2.

Vodou chlazený systém (je třeba uvést pro každý systém EGR, např. nízký tlak / vysoký tlak / kombinovaný tlak): ano/ne (1)

3.2.12.2.5.

Systém pro regulaci emisí způsobených vypařováním (pouze u benzinových motorů a motorů na ethanol): ano/ne (1)

3.2.12.2.5.1.

Podrobný popis zařízení: …

3.2.12.2.5.2.

Výkres systému pro regulaci emisí způsobených vypařováním: …

3.2.12.2.5.3.

Výkres nádoby s aktivním uhlím: …

3.2.12.2.5.4.

Hmotnost dřevěného uhlí: … g

3.2.12.2.5.5.

Nákres palivové nádrže s udáním objemu a materiálu (pouze u benzinových motorů a motorů na ethanol): …

3.2.12.2.5.6.

Popis a nákres tepelného krytu mezi nádrží a výfukovým systémem: …

3.2.12.2.6.

Filtr pevných částic: ano/ne (1)

3.2.12.2.6.1.

Rozměry, tvar a objem filtru pevných částic: …

3.2.12.2.6.2.

Konstrukce filtru pevných částic: …

3.2.12.2.6.3.

Umístění (vztažná vzdálenost ve výfukovém potrubí): …

3.2.12.2.6.4.

Značka filtru pevných částic: …

3.2.12.2.6.5.

Identifikační číslo dílu: …

3.2.12.2.7

Palubní diagnostický systém (OBD): ano/ne (1)

3.2.12.2.7.1.

Písemný popis a/nebo výkres indikátoru chybné funkce (MI): …

3.2.12.2.7.2.

Seznam a účel všech konstrukčních částí monitorovaných systémem OBD: …

3.2.12.2.7.3.

Písemný popis (obecné principy činnosti) těchto prvků:

3.2.12.2.7.3.1

Zážehové motory

3.2.12.2.7.3.1.1.

Monitorování katalyzátoru: …

3.2.12.2.7.3.1.2.

Detekce selhání zapalování: …

3.2.12.2.7.3.1.3.

Monitorování kyslíkové sondy: …

3.2.12.2.7.3.1.4.

Ostatní konstrukční části monitorované systémem OBD: …

3.2.12.2.7.3.2.

Vznětové motory: …

3.2.12.2.7.3.2.1.

Monitorování katalyzátoru: …

3.2.12.2.7.3.2.2.

Monitorování filtru pevných částic: …

3.2.12.2.7.3.2.3.

Monitorování elektronického systému dodávky paliva: …

3.2.12.2.7.3.2.5.

Ostatní konstrukční části monitorované systémem OBD: …

3.2.12.2.7.4.

Kritéria pro aktivaci indikátoru chybné funkce (MI) (stanovený počet jízdních cyklů nebo statistická metoda): …

3.2.12.2.7.5.

Seznam všech výstupních kódů systému OBD a použitých formátů (s vysvětlením každého z nich): …

3.2.12.2.7.6.

Výrobce vozidla poskytne následující doplňkové informace, aby umožnil výrobu náhradních dílů a dílů pro údržbu kompatibilních se systémem OBD a diagnostických přístrojů a zkušebních zařízení.

3.2.12.2.7.6.1.

Popis typu a počtu stabilizačních cyklů, které byly použity pro původní schválení typu vozidla.

3.2.12.2.7.6.2.

Popis typu předváděcího cyklu OBD použitého při původním schválení typu vozidla pro konstrukční část monitorovanou systémem OBD.

3.2.12.7.6.3.

Obsáhlý dokument popisující všechny konstrukční části sledované v rámci strategie zjišťování chyb a aktivace indikátoru chybné funkce (MI) (stanovený počet jízdních cyklů nebo statistická metoda), včetně seznamu odpovídajících parametrů sledovaných sekundárně pro každou konstrukční část monitorovanou systémem OBD. Seznam všech výstupních kódů OBD a použitých formátů (s vysvětlením každého z nich) pro jednotlivé konstrukční části hnacího ústrojí, které souvisejí s emisemi, a pro jednotlivé konstrukční části, které nesouvisejí s emisemi, pokud se monitorování dané konstrukční části používá k rozhodnutí o aktivaci indikátoru chybné funkce (MI), a to zejména vyčerpávající vysvětlení údajů z modu $05 Test ID $21 až FF a údaje z modu $06.

U typů vozidel, které používají spojení k přenosu údajů podle normy ISO 15765-4 „Road vehicles, diagnostics on controller area network (CAN) – Part 4: Requirements for emissions-related systems“, musí být podrobně vysvětleny údaje z modu $06 Test ID $00 až FF pro každý podporovaný identifikátor monitorování systému OBD.

3.2.12.2.7.6.4.

Informace požadované výše mohou být poskytnuty s využitím níže uvedené tabulky.

3.2.12.2.7.6.4.1.

Lehká užitková vozidla

Konstrukční část

Chybový kód

Strategie monitorování

Kritéria zjištění chyb

Kritéria pro aktivaci MI

Sekundární parametry

Stabilizace

Prokazovací zkouška

Katalyzátor

P0420

Signály kyslíkových sond 1 a 2

Rozdíl mezi signály sondy 1 a sondy 2

Třetí cyklus

Otáčky a zatížení motoru, režim A/F, teplota katalyzátoru

Dva cykly typu I

Typ I

3.2.12.2.8.

Jiný systém: …

3.2.12.2.8.2.

Systém upozornění řidiče

3.2.12.2.8.2.3.

Typ systému upozornění: žádný opětovný start motoru po odpočítávání / žádný start po doplnění paliva / uzamknutí palivového systému / omezení výkonu

3.2.12.2.8.2.4.

Popis systému upozornění

3.2.12.2.8.2.5.

Odpovídající průměrnému dojezdu vozidla s plnou palivovou nádrží: … Km

3.2.12.2.10.

Periodicky se regenerující systém: (níže požadované informace uveďte pro každou samostatnou jednotku)

3.2.12.2.10.1.

Metoda nebo systém regenerace, popis a/nebo nákres: …

3.2.12.2.10.2.

Počet pracovních cyklů typu 1 nebo rovnocenných cyklů na zkušebním stavu, mezi dvěma cykly, kdy probíhají regenerační fáze v podmínkách rovnocenných zkoušce typu 1 (vzdálenost „D“ na obrázku A6.App1/1 v dodatku 1 k dílčí příloze 6 k příloze XXI nařízení (EU) 2017/1151, nebo případně na obrázku A13/1 v příloze 13 předpisu EHK OSN č. 83): …

3.2.12.2.10.2.1.

Příslušný cyklus typu 1 (uveďte příslušný postup: příloha XXI, dílčí příloha 4 nebo předpis EHK OSN č. 83): …

3.2.12.2.10.3.

Popis metody použité ke stanovení počtu cyklů mezi dvěma cykly, kdy probíhají regenerační fáze: …

3.2.12.2.10.4.

Parametry pro stanovení požadované úrovně zatížení předtím, než dojde k regeneraci (tj. teplota, tlak atd.): …

3.2.12.2.10.5.

Popis metody použité k zatížení systému při zkoušce popsané v bodě 3.1 přílohy 13 předpisu EHK OSN č. 83: …

3.2.12.2.11.

Systémy katalyzátorů používající spotřební činidla (níže požadované informace uveďte pro každou samostatnou jednotku) ano/ne (1)

3.2.12.2.11.1.

Druh a koncentrace potřebného činidla: …

3.2.12.2.11.2.

Běžné rozmezí provozní teploty činidla: …

3.2.12.2.11.3.

Mezinárodní norma: …

3.2.12.2.11.4.

Četnost doplňování činidla: průběžně / při údržbě (v příslušných případech)

3.2.12.2.11.5.

Ukazatel stavu činidla: (popis a umístění)

3.2.12.2.11.6.

Nádrž s činidlem

3.2.12.2.11.6.1.

Objem: …

3.2.12.2.11.6.2.

Systém vytápění: ano/ne

3.2.12.2.11.6.2.1.

Popis nebo výkres

3.2.12.2.11.7.

Řídicí jednotka činidla: ano/ne (1)

3.2.12.2.11.7.1.

Značka: …

3.2.12.2.11.7.2.

Typ: …

3.2.12.2.11.8.

Vstřikovač činidla (značka, typ a umístění): …

3.2.13.

Opacita kouře

3.2.13.1.

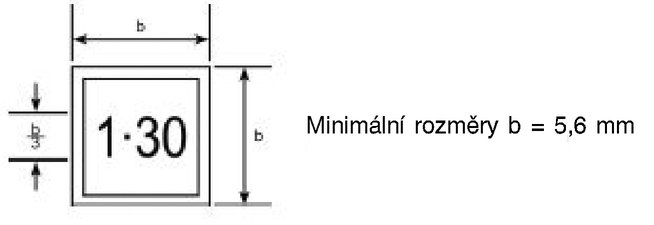

Umístění symbolu s koeficientem absorpce (pouze u vznětových motorů): …

3.2.14.

Podrobnosti o veškerých zařízeních konstruovaných k ovlivnění spotřeby paliva (pokud nejsou uvedeny v jiných bodech):.

3.2.15.

Palivový systém LPG: ano/ne (1)

3.2.15.1.

Číslo schválení typu podle nařízení (ES) č. 661/2009 (Úř. věst. L 200, 31.7.2009, s. 1): …

3.2.15.2.

Elektronická řídicí jednotka motoru používajícího jako palivo LPG

3.2.15.2.1.

Značka/značky: …

3.2.15.2.2.

Typ/typy: …

3.2.15.2.3.

Možnosti seřizování z hlediska emisí: …

3.2.15.3.

Další dokumentace

3.2.15.3.1.

Popis ochrany katalyzátoru při přepínání z benzinu na LPG a naopak: …

3.2.15.3.2.

Uspořádání systému (elektrické spoje, podtlakové spoje, kompenzační hadice atd.): …

3.2.15.3.3.

Nákres symbolu: …

3.2.16.

Palivový systém NG: ano/ne (1)

3.2.16.1.

Číslo schválení typu podle nařízení (ES) č. 661/2009: …

3.2.16.2.

Elektronická řídicí jednotka motoru používajícího jako palivo NG

3.2.16.2.1.

Značka/značky: …

3.2.16.2.2.

Typ/typy: …

3.2.16.2.3.

Možnosti seřizování z hlediska emisí: …

3.2.16.3.

Další dokumentace

3.2.16.3.1.

Popis ochrany katalyzátoru při přepínání z benzinu na NG a naopak: …

3.2.16.3.2.

Uspořádání systému (elektrické spoje, podtlakové spoje, kompenzační hadice atd.): …

3.2.16.3.3.

Nákres symbolu: …

3.2.18.

Palivový systém pro vodík: ano/ne (1)

3.2.18.1.

Číslo ES schválení typu podle nařízení (ES) č. 79/2009: …

3.2.18.2.

Elektronická řídicí jednotka motoru používajícího jako palivo vodík

3.2.18.2.1.

Značka/značky: …

3.2.18.2.2.

Typ/typy: …

3.2.18.2.3.

Možnosti seřizování z hlediska emisí: …

3.2.18.3.

Další dokumentace

3.2.18.3.1.

Popis ochrany katalyzátoru při přepínání z benzinu na vodík a naopak: …

3.2.18.3.2.

Uspořádání systému (elektrické spoje, podtlakové spoje, kompenzační hadice atd.): …

3.2.18.3.3.

Nákres symbolu: …

3.2.19.4.

Další dokumentace

3.2.19.4.1.

Popis ochrany katalyzátoru při přepínání z benzinu na H2NG a naopak: …

3.2.19.4.2.

Uspořádání systému (elektrické spoje, podtlakové spoje, kompenzační hadice atd.): …

3.2.19.4.3.

Nákres symbolu: …

3.2.20.

Údaje o akumulaci tepla

3.2.20.1.

Zařízení pro aktivní akumulaci tepla: ano/ne (1)

3.2.20.1.1.

Entalpie: … (J)

3.2.20.2.

Izolační materiály

3.2.20.2.1.

Izolační materiál: …

3.2.20.2.2.

Objem izolace: …

3.2.20.2.3.

Hmotnost izolace: …

3.2.20.2.4.

Umístění izolace: …

3.3.

Elektrický stroj

3.3.1.

Typ (vinutí, buzení): …

3.3.1.2.

Provozní napětí: … V

3.4.

Kombinace měničů hnací energie

3.4.1.

Hybridní elektrické vozidlo: ano/ne (1)

3.4.2.

Kategorie hybridního elektrického vozidla: externí nabíjení / jiné než externí nabíjení: (1)

3.4.3.

Přepínač pracovního režimu: je/není (1)

3.4.3.1.

Volitelné režimy

3.4.3.1.1.

Výhradně elektrický: ano/ne (1)

3.4.3.1.2.

Výhradně se spotřebou paliva: ano/ne (1)

3.4.3.1.3.

Hybridní režimy: ano/ne (1)

(pokud ano, stručný popis): …

3.4.4.

Popis zásobníku energie: (REESS, kondenzátor, setrvačník/generátor)

3.4.4.1.

Značka/značky: …

3.4.4.2.

Typ/typy: …

3.4.4.3.

Identifikační číslo: …

3.4.4.4.

Druh elektrochemického článku: …

3.4.4.5.

Energie: … (u REESS: napětí a kapacita v Ah na 2 h, u kondenzátoru: J, …)

3.4.4.6.

Nabíječka: palubní / externí / bez nabíječky (1)

3.4.5.

Elektrický stroj (popište každý typ elektrického stroje samostatně)

3.4.5.1.

Značka: …

3.4.5.2.

Typ: …

3.4.5.3.

Primární využití jako: trakční motor / generátor (1)

3.4.5.3.1.

Při využití jako trakční motor: jednotlivý motor / více motorů (počet) (1): …

3.4.5.4.

Maximální výkon: … kW

3.4.5.5.

Princip činnosti

3.4.5.5.5.1

Stejnosměrný proud / střídavý proud / počet fází: …

3.4.5.5.2.

Cizí buzení / sériové / kompaundní (1)

3.4.5.5.3.

Synchronní/asynchronní (1)

3.4.6.

Řídicí jednotka

3.4.6.1.

Značka/značky: …

3.4.6.2.

Typ/typy: …

3.4.6.3.

Identifikační číslo: …

3.4.7.

Regulátor výkonu

3.4.7.1.

Značka: …

3.4.7.2.

Typ: …

3.4.7.3.

Identifikační číslo: …

3.4.9.

Doporučení výrobce pro stabilizaci: …

3.5.

Výrobcem udávané hodnoty pro stanovení emisí CO2 / spotřeby paliva / spotřeby elektrické energie / elektrického akčního dosahu a podrobné údaje o ekologických inovacích (ve vhodných případech)(o)

3.5.7.

Výrobcem udávané hodnoty

3.5.7.1.

Parametry zkušebního vozidla

3.5.7.1.1.

Vysoká úroveň (VH – Vehicle high)

3.5.7.1.1.1.

Energetická náročnost cyklu (J): …

3.5.7.1.1.2.

Koeficienty jízdního zatížení

3.5.7.1.1.2.1.

f0, N: …

3.5.7.1.1.2.2.

f1, N/(km/h): …

3.5.7.1.1.2.3.

f2, N/(km/h)2: …

3.5.7.1.2.

Nízká úroveň (VL – Vehicle Low) (v příslušných případech)

3.5.7.1.2.1.

Energetická náročnost cyklu (J)

3.5.7.1.2.2.

Koeficienty jízdního zatížení

3.5.7.1.2.2.1.

f0, N: …

3.5.7.1.2.2.2.

f1, N/(km/h): …

3.5.7.1.2.2.3.

f2, N/(km/h)2: …

3.5.7.1.3.

Střední úroveň (VM – Vehicle M) (v příslušných případech)

3.5.7.1.3.1.

Energetická náročnost cyklu (J)

3.5.7.1.3.2.

Koeficienty jízdního zatížení

3.5.7.1.3.2.1.

f0, N: …

3.5.7.1.3.2.2.

f1, N/(km/h): …

3.5.7.1.3.2.3.

f2, N/(km/h)2: …

3.5.7.2.

Kombinované hmotnostní emise CO2

3.5.7.2.1.

Hmotnostní emise CO2 u spalovacích motorů

3.5.7.2.1.1.

Vysoká úroveň (VH – Vehicle High): … g/km

3.5.7.2.1.2.

Nízká úroveň (VL – Vehicle Low) (v příslušných případech): … g/km

3.5.7.2.2.

Hmotnostní emise CO2 v režimu nabíjení-udržování v případě hybridních elektrických vozidel s externím nabíjením a hybridních elektrických vozidel s jiným než externím nabíjením

3.5.7.2.2.1.

Vysoká úroveň (VH – Vehicle High): … g/km

3.5.7.2.2.2.

Nízká úroveň (VL – Vehicle Low) (v příslušných případech): … g/km

3.5.7.2.2.3.

Střední úroveň (VM – Vehicle M) (v příslušných případech): … g/km

3.5.7.2.3.

Hmotnostní emise CO2 v režimu nabíjení-vybíjení v případě hybridních elektrických vozidel s externím nabíjením

3.5.7.2.3.1.

Vysoká úroveň (VH – Vehicle High): … g/km

3.5.7.2.3.2.

Nízká úroveň (VL – Vehicle Low) (v příslušných případech): … g/km

3.5.7.2.3.3.

Střední úroveň (VM – Vehicle M) (v příslušných případech): … g/km

3.5.7.3.

Elektrický akční dosah v případě elektrických vozidel

3.5.7.3.1.

Akční dosah výhradně na elektřinu (Pure Electric Range – PER) v případě výhradně elektrických vozidel

3.5.7.3.1.1.

Vysoká úroveň (VH – Vehicle High): … km

3.5.7.3.1.2.

Nízká úroveň (VL – Vehicle Low) (v příslušných případech): … km

3.5.7.3.2.

Elektrický akční dosah na baterii (All Electric Range – AER) v případě hybridních elektrických vozidel s externím nabíjením

3.5.7.3.2.1.

Vysoká úroveň (VH – Vehicle High): … km

3.5.7.3.2.2.

Nízká úroveň (VL – Vehicle Low) (v příslušných případech): … km

3.5.7.3.2.3.

Střední úroveň (VM – Vehicle M) (v příslušných případech): … km

3.5.7.4.

Spotřeba paliva v režimu nabíjení-udržování (FCCS) v případě hybridních vozidel s palivovými články

3.5.7.4.1.

Vysoká úroveň (VH – Vehicle High): … kg/100 km

3.5.7.4.2.

Nízká úroveň (VL – Vehicle Low) (v příslušných případech): … kg/100 km

3.5.7.4.3.

Střední úroveň (VM – Vehicle M) (v příslušných případech): … kg/100 km

3.5.7.5.

Spotřeba elektrické energie v případě elektrických vozidel

3.5.7.5.1.

Kombinovaná spotřeba elektrické energie (ECWLTC) v případě výhradně elektrických vozidel

3.5.7.5.1.1.

Vysoká úroveň (VH – Vehicle High): … Wh/km

3.5.7.5.1.2.

Nízká úroveň (VL – Vehicle Low) (v příslušných případech): … Wh/km

3.5.7.5.2.

Spotřeba elektrické energie v režimu nabíjení-vybíjení ECAC,CD vážená faktorem použití UF (kombinovaná)

3.5.7.5.2.1.

Vysoká úroveň (VH – Vehicle High): … Wh/km

3.5.7.5.2.2.

Nízká úroveň (VL – Vehicle Low) (v příslušných případech): … Wh/km

3.5.7.5.2.3.

Střední úroveň (VM – Vehicle M) (v příslušných případech): … Wh/km

3.5.8.

Vozidlo vybavené ekologickou inovací ve smyslu článku 12 nařízení (ES) č. 443/2009 v případě vozidel kategorie M1 nebo článku 12 nařízení (EU) č. 510/2011 v případě vozidel kategorie N1: ano/ne (1)

3.5.8.1.

Typ/varianta/verze základního vozidla, jak je uvedeno v článku 5 nařízení (EU) č. 725/2011 v případě vozidel kategorie M1 nebo článku 5 nařízení (EU) č. 427/2014 v případě vozidel kategorie N1 (v příslušných případech): …

3.5.8.2.

Vzájemné působení různých ekologických inovací: ano/ne (1)

3.5.8.3.

Údaje o emisích související s použitím ekologických inovací (pro každé zkoušené referenční palivo musí být vypracována samostatná tabulka) (w1)

Rozhodnutí, kterým byla ekologická inovace schválena (w2)

Kód ekologické inovace (w3)

1.

Emise CO2 základního vozidla (g/km)

2.

Emise CO2 vozidla s danou ekologickou inovací (g/km)

3.

Emise CO2 základního vozidla při zkušebním cyklu typu 1 (w4)

4.

Emise CO2 vozidla s danou ekologickou inovací při zkušebním cyklu typu 1

5.

Faktor použití (UF), tj. časový podíl využívání příslušné technologie při běžných provozních podmínkách

Výsledné snížení emisí CO2 ((1 – 2) – (3 – 4))*5

xxxx/201x















































Celkové snížení emisí CO2 (g/km)(w5)



(w)

Ekologické inovace.

(w1)

V případě potřeby přidejte řádky v tabulce tak, aby byla každá ekologická inovace na samostatném řádku.

(w2)

Číslo rozhodnutí Komise, kterým se schvaluje příslušná ekologická inovace.

(w3)

Přidělený podle rozhodnutí Komise, kterým se schvaluje příslušná ekologická inovace.

(w4)

Pokud je se souhlasem schvalovacího orgánu místo zkušebního cyklu typu 1 použita metoda modelování, uvede se údaj zjištěný pomocí metody modelování.

(w5)

Celkové snížení emisí CO2 dosažené použitím všech ekologických inovací.

3.6.

Přípustné teploty podle výrobce

3.6.1.

Chladicí systém

3.6.1.1.

Chlazení kapalinou

Maximální výstupní teplota: … K

3.6.1.2.

Chlazení vzduchem

3.6.1.2.1.

Vztažný bod: …

3.6.1.2.2.

Maximální teplota ve vztažném bodě: … K

3.6.2.

Maximální výstupní teplota mezichladiče plnicího vzduchu: … K

3.6.3.

Maximální teplota výfukových plynů ve výfukovém potrubí (potrubích) v blízkosti výstupní příruby (přírub) sběrného výfukového potrubí nebo turbodmychadla: … K

3.6.4.

Teplota paliva

Minimální: … K — maximální: … K

U vznětových motorů ve vstupu do vstřikovacího čerpadla, u plynových motorů v koncovém stupni regulátoru tlaku

3.6.5.

Teplota maziva

Minimální: … K – maximální: … K

3.8.

Systém mazání

3.8.1.

Popis systému

3.8.1.1.

Umístění nádrže maziva: …

3.8.1.2.

Systém dodávky maziva (čerpadlem / vstřikem do sání / směsi s palivem atd.) (1)

3.8.2.

Čerpadlo maziva

3.8.2.1.

Značka/značky: …

3.8.2.2.

Typ/typy: …

3.8.3.

Směs s palivem

3.8.3.1.

Procentuální podíl: …

3.8.4.

Chladič oleje: ano/ne (1)

3.8.4.1.

Nákres/nákresy: … nebo

3.8.4.1.1.

Značka/značky: …

3.8.4.1.2.

Typ/typy: …

4.

PŘEVODOVÉ ÚSTROJÍ(p)

4.3.

Moment setrvačnosti setrvačníku motoru: …

4.3.1.

Přídavné momenty setrvačnosti při nezařazeném převodu: …

4.4.

Spojka/spojky

4.4.1.

Typ: …

4.4.2.

Maximální změna točivého momentu: …

4.5.

Převodovka

4.5.1.

Druh (manuální/automatická/CVT (s plynule měnitelným převodem)) (1)

4.5.1.1.

Primární režim: ano/ne (1)

4.5.1.2.

Nejlepší režim (není-li žádný primární režim): …

4.5.1.3.

Nejhorší režim (není-li žádný primární režim): …

4.5.1.4.

Jmenovitý točivý moment: …

4.5.1.5.

Počet spojek: …

4.6.

Převodové poměry

Rychlostní stupeň

Vnitřní převody (poměr otáček hřídele motoru k otáčkám výstupního hřídele převodovky)

Koncový převod/převody (poměr otáček výstupního hřídele převodovky k otáčkám hnaných kol)

Celkové převody

Maximum u převodovky CVT







1







2







3













Minimum u převodovky CVT







Zpětný chod







4.7.

Maximální konstrukční rychlost vozidla (v km/h) (q): …

6.

ZAVĚŠENÍ

6.6.

Pneumatiky a kola

6.6.1.

Kombinace pneumatika/kolo

6.6.1.1.

Nápravy

6.6.1.1.1.

Náprava 1: …

6.6.1.1.1.1.

Označení rozměru pneumatiky

6.6.1.1.2.

Náprava 2: …

6.6.1.1.2.1.

Označení rozměru pneumatiky



atd.

6.6.2.

Horní a dolní mez poloměru valení

6.6.2.1.

Náprava 1: …

6.6.2.2.

Náprava 2: …

6.6.3.

Tlak/tlaky v pneumatikách podle doporučení výrobce vozidla: … kPa

9.

KAROSERIE

9.1.

Druh karoserie podle kódů stanovených v části C přílohy II směrnice 2007/46/ES: …

9.10.3.

Sedadla

9.10.3.1.

Počet míst k sezení (s): …

16.

PŘÍSTUP K INFORMACÍM O OPRAVÁCH A ÚDRŽBĚ VOZIDLA

16.1.

Adresa hlavní internetové stránky pro přístup k informacím o opravách a údržbě vozidla: …

16.1.1.

Datum, od kterého jsou tyto informace k dispozici (nejpozději 6 měsíců od data schválení typu): …

16.2.

Podmínky přístupu na internetovou stránku: …

16.3.

Formát informací o opravách a údržbě vozidla přístupných na zmíněné internetové stránce: …


Dodatek k informačnímu dokumentu

INFORMACE O ZKUŠEBNÍCH PODMÍNKÁCH

1.   Použitá maziva

1.1   Mazivo motoru

1.1.1

Značka: …

1.1.2

Typ: …

1.2   Mazivo převodovky

1.2.1

Značka: …

1.2.2

Typ: …

(uveďte procentuální podíl oleje ve směsi, jsou-li mazivo a palivo smíšeny)

2.   Údaje o jízdním zatížení

2.1   Druh převodovky (manuální/automatická/CVT)

VL (pokud existuje)

VH

2.2

Typ karoserie vozidla (varianta/verze)

2.2

Typ karoserie vozidla (varianta/verze)

2.3

Použitá metoda stanovení jízdního zatížení (měření nebo výpočet na základě rodiny podle jízdního zatížení)

2.3

Použitá metoda stanovení jízdního zatížení (měření nebo výpočet na základě rodiny podle jízdního zatížení)

2.4

Údaje o jízdním zatížení z provedené zkoušky

2.4

Údaje o jízdním zatížení z provedené zkoušky

2.4.1

Značka a typ pneumatik:

2.4.1

Značka a typ pneumatik:

2.4.2

Rozměry pneumatik (přední/zadní):

2.4.2

Rozměry pneumatik (přední/zadní):

2.4.4

Tlak v pneumatikách (přední/zadní) (kPa):

2.4.4

Tlak v pneumatikách (přední/zadní) (kPa):

2.4.5

Valivý odpor pneumatik (přední/zadní) (kg/t):

2.4.5

Valivý odpor pneumatik (přední/zadní) (kg/t):

2.4.6

Hmotnost vozidla při zkoušce (kg):

2.4.6

Hmotnost vozidla při zkoušce (kg):

2.4.7

Delta Cd.A ve srovnání s VH (2)



2.4.8

Koeficient jízdního zatížení f0, f1, f2

2.4.8

Koeficient jízdního zatížení f0, f1, f2


Dodatek 4

VZOR CERTIFIKÁTU ES SCHVÁLENÍ TYPU

(Maximální formát: A4 (210 × 297 mm))

CERTIFIKÁT ES SCHVÁLENÍ TYPU

Razítko správního orgánu

Sdělení týkající se:

ES schválení typu (1),

rozšíření ES schválení typu (1),

odmítnutí ES schválení typu (1),

odejmutí ES schválení typu (1),

systému/vozidla z hlediska systému (1) s ohledem na nařízení (ES) č. 715/2007 (2) a nařízení (EU) 2017/1151 (3)

ES schválení typu č.: …

Důvod rozšíření: …

ODDÍL I

0.1.

Značka (obchodní název výrobce): …

0.2.

Typ: …

0.2.1.

Případný obchodní název (názvy): …

0.3.

Způsob označení typu, je-li na vozidle vyznačen (4)

0.3.1.

Umístění tohoto označení: …

0.4.

Kategorie vozidla (5)

0.5.

Název a adresa výrobce: …

0.8.

Název (názvy) a adresa (adresy) montážního závodu (závodů): …

0.9.

Zástupce výrobce: ….

ODDÍL II –   údaje v tomto oddíle je třeba uvést zvlášť za každou interpolační rodinu, jak je definována v bodě 5.6 přílohy XXI

0.

Identifikátor interpolační rodiny podle definice v bodě 5.0 přílohy XXI

1.

Doplňující informace (přicházejí-li v úvahu): (viz doplněk)

2.

Technická zkušebna odpovědná za provádění zkoušek: …

3.

Datum protokolu o zkoušce typu 1: …

4.

Číslo protokolu o zkoušce typu 1: …

5.

Poznámky (jsou-li nějaké): (vizdoplněk)

6.

Místo: …

7.

Datum: …

8.

Podpis: …

Přílohy:

Schvalovací dokumentace (6).


Doplněk k certifikátu ES schválení typu č. …

týkající se schválení typu vozidla z hlediska emisí a přístupu k informacím o opravách a údržbě vozidla podle nařízení (ES) č. 715/2007

Pro správné vyplnění certifikátu schválení typu nestačí pouze uvést odkaz na údaje obsažené ve zkušebním protokolu nebo v informačním dokumentu.

0.   IDENTIFIKÁTOR INTERPOLAČNÍ RODINY PODLE DEFINICE V BODĚ 5.0 PŘÍLOHY XXI...

1.   DOPLŇUJÍCÍ INFORMACE

1.1

Hmotnost vozidla v provozním stavu: …

1.2

Maximální hmotnost: …

1.3

Referenční hmotnost: …

1.4

Počet sedadel: …

1.6

Druh karoserie:

1.6.1

u kategorií M1, M2: sedan / hatchback / kombi / kupé / kabriolet / víceúčelové vozidlo (1)

1.6.2

u kategorií N1, N2: nákladní automobil, skříňový nákladní automobil (1)

1.7

Hnací kola: přední, zadní, 4 × 4 (1)

1.8

Výhradně elektrické vozidlo: ano/ne (1)

1.9

Hybridní elektrické vozidlo: ano/ne (1)

1.9.1

Kategorie hybridního elektrického vozidla: s externím nabíjením / bez externího nabíjení / s palivovým článkem (1)

1.9.2

Přepínač pracovního režimu: je/není (1)

1.10

Označení motoru:

1.10.1

Zdvihový objem motoru:

1.10.2

Systém dodávky paliva: přímé vstřikování / nepřímé vstřikování (1)

1.10.3

Výrobcem doporučené palivo:

1.10.4.1

Maximální výkon: kW při min–1

1.10.4.2

Maximální točivý moment: Nm při min–1

1.10.5

Zařízení k přeplňování: ano/ne (1)

1.10.6

Systém zapalování: vznětový/zážehový (1)

1.11

Hnací ústrojí (u výhradně elektrických vozidel nebo hybridních elektrických vozidel) (1)

1.11.1

Maximální netto výkon: … kW, při: … až … min–1

1.11.2

Maximální 30minutový výkon: … kW

1.11.3

Maximální netto točivý moment: … Nm, při … min–1

1.12

Trakční baterie (u výhradně elektrických vozidel nebo hybridních elektrických vozidel)

1.12.1

Jmenovité napětí: V

1.12.2

Kapacita (2hodinový proud): Ah

1.13

Převodové ústrojí: …, …

1.13.1

Druh převodovky: manuální / automatická / s plynule měnitelným převodem (1)

1.13.2

Počet rychlostních stupňů:

1.13.3

Celkové převodové poměry (včetně obvodu valení zatížených pneumatik): (rychlost vozidla (km/h)) / (otáčky motoru (1 000 (min–1))

První rychl. stupeň: …

Šestý rychl. stupeň: …

Druhý rychl. stupeň: …

Sedmý rychl. stupeň: …

Třetí rychl. stupeň: …

Osmý rychl. stupeň: …

Čtvrtý rychl. stupeň: …

Rychloběh: …

Pátý rychl. stupeň: …



1.13.4

Převodový poměr koncového převodu:

1.14

Pneumatiky: …, …, …

Typ: radiální/diagonální/… (2)

Rozměry: …

Obvod valení při zatížení:

Obvod valení pneumatik použitých pro zkoušku typu 1

2.   VÝSLEDKY ZKOUŠEK

2.1   Výsledky zkoušek výfukových emisí

Klasifikace emisí: Euro 6

Výsledky zkoušky typu 1 (v příslušných případech)

Číslo schválení typu, nejedná-li se o kmenové vozidlo (1): …

Zkouška 1

Výsledek pro typ 1

CO

(mg/km)

THC

(mg/km)

NMHC

(mg/km)

NOx

(mg/km)

THC + NOx

(mg/km)

PM

(mg/km)

PN

(#.1011/km)

Naměřená hodnota (8) (9)















Ki * (8) (10)









(11)





Ki + (8) (10)









(11)





Průměrná hodnota vypočtená s faktorem Ki (M.Ki nebo M+Ki) (9)









(12)





DF (+) (8) (10)















DF (*) (8) (10)















Konečná průměrná hodnota vypočtená s faktorem Ki a DF (13)















Mezní hodnota















Zkouška 2 (případně)

Přidejte další tabulku zkoušky 1 a vyplňte do ní výsledky druhé zkoušky.

Zkouška 3 (případně)

Přidejte další tabulku zkoušky 1 a vyplňte do ní výsledky třetí zkoušky.

Zopakujte zkoušku 1, zkoušku 2 (případně) a zkoušku 2 (případně) pro VL (Vehicle Low) (v příslušných případech) a pro VM (Vehicle M) (v příslušných případech)

Informace o strategii regenerace

D

počet pracovních cyklů mezi dvěma cykly, kdy probíhají regenerační fáze: …

d

počet pracovních cyklů potřebných pro regeneraci: …

Příslušný cyklus typu 1: (dílčí příloha 4 k příloze XXI nebo předpis EHK OSN č. 83) (3): …

Zkouška ATCT

Emise CO2 (g/km)

Kombinace

ATCT (14 °C) MCO2,Treg



Typ 1 (23 °C) MCO2,23 °



Korekční faktor rodiny (FCF)



Rozdíl mezi konečnou teplotou chladicí kapaliny motoru a průměrnou teplotou odstavného místa za poslední 3 hodiny ?T_ATCT (°C): …

Minimální doba odstavení tsoak_ATCT (s): …

Umístění čidla teploty: …

Typ 2: (včetně údajů požadovaných při technických prohlídkách):

Zkouška

Hodnota CO

(% obj.)

Lambda (7)

Otáčky motoru

(min–1)

Teplota oleje v motoru

(°C)

Zkouška při nízkých volnoběžných otáčkách



Nepoužije se





Zkouška při zvýšených volnoběžných otáčkách









Typ 3: …

Typ 4: ... g/zkouška

Typ 5:

Zkouška životnosti: zkouška celého vozidla / zkouška stárnutí na zkušebním stavu / žádná (1)

Faktor zhoršení DF: vypočtený/přidělený (1)

Uveďte hodnoty: …

Příslušný cyklus typu 1 (dílčí příloha 4 k příloze XXI nebo předpis EHK OSN č. 83) (3): …

Typ 6

CO (g/km)

THC (g/km)

Naměřená hodnota





2.1.1

U dvoupalivových vozidel se u zkoušek typu 1 uvede pro každé z paliv samostatná tabulka. U vozidel flex fuel, má-li být podle obrázku I.2.4 v příloze I provedena zkouška typu 1 u obou paliv, a u vozidel na LPG nebo NG/biomethan, buď jednopalivových nebo dvoupalivových, se uvede samostatná tabulka pro různé referenční plyny použité při zkoušce a dále se uvede tabulka nejhorších naměřených výsledků. V relevantních případech se v souladu s bodem 3.1.4 přílohy 12 předpisu EHK OSN č. 83 uvede, zda byly výsledky naměřeny či vypočteny.

2.1.2

Písemný popis a/nebo výkres indikátoru chybné funkce (MI): …

2.1.3

Seznam a funkce všech součástí monitorovaných systémem OBD: …

2.1.4

Písemný popis (obecné principy činnosti) těchto prvků: …

2.1.4.1

Detekce selhání zapalování (4): …

2.1.4.2

Monitorování katalyzátoru (4): …

2.1.4.3

Monitorování kyslíkové sondy (4): …

2.1.4.4

Ostatní konstrukční části monitorované systémem OBD (4): …

2.1.4.5

Monitorování katalyzátoru (5): …

2.1.4.6

Monitorování filtru pevných částic (5): …

2.1.4.7

Monitorování spouštěče elektronického systému dodávky paliva (5): …

2.1.4.8

Ostatní konstrukční části monitorované systémem OBD: …

2.1.5

Kritéria pro aktivaci indikátoru chybné funkce (MI) (stanovený počet jízdních cyklů nebo statistická metoda): …

2.1.6

Seznam všech výstupních kódů systému OBD a použitých formátů (s vysvětlením každého z nich): …

2.2   Vyhrazeno

2.3   Katalyzátory ano/ne (1)

2.3.1

Katalyzátor původní výbavy zkoušený podle všech odpovídajících požadavků tohoto nařízení ano/ne (1)

2.4   Výsledky zkoušky opacity kouře (1)

2.4.1   Za ustálených otáček motoru: viz číslo zkušebního protokolu technické zkušebny: …

2.4.2   Zkoušky při volné akceleraci

2.4.2.1

Naměřená hodnota koeficientu absorpce: … m–1

2.4.2.2

Korigovaná hodnota koeficientu absorpce: … m–1

2.4.2.3

Umístění symbolu s koeficientem absorpce na vozidle: …

2.5   Emise CO2 a výsledky zkoušky na spotřebu paliva

2.5.1   Vozidlo se spalovacím motorem a hybridní elektrické vozidlo s nabíjením jiným než externím (NOVC)

2.5.1.1   Vysoká úroveň (VH – Vehicle High)

2.5.1.1.1   Energetická náročnost cyklu: … J

2.5.1.1.2   Koeficienty jízdního zatížení

2.5.1.1.2.1

f0, N: …

2.5.1.1.2.2

f1, N/(km/h): …

2.5.1.1.2.3

f2, N/(km/h)2: …

2.5.1.1.3   Hmotnostní emise CO2 (uveďte hodnoty pro každé zkoušené referenční palivo, pro fáze: naměřené hodnoty, pro kombinované výsledky: viz body 1.1.2.3.8 a 1.1.2.3.9 dílčí přílohy 6 k příloze XXI)

Emise CO2 (g/km)

Zkouška

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinovaná hodnota

MCO2,p,5 / MCO2,c,5

1











2











3











MCO2,p,H / MCO2,c,H











2.5.1.1.4.   Spotřeba paliva (uveďte hodnoty pro každé zkoušené referenční palivo, pro fáze: naměřené hodnoty, pro kombinované výsledky: viz body 1.1.2.3.8 a 1.1.2.3.9 dílčí přílohy 6 k příloze XXI)

Spotřeba paliva (l/100 km) nebo m3/100 km nebo kg/100 km (1)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinovaná hodnota

Konečné hodnoty FCp,H / FCc,H











2.5.1.2   Nízká úroveň (VL – Vehicle Low) (v příslušných případech)

2.5.1.2.1   Energetická náročnost cyklu: … J

2.5.1.2.2   Koeficienty jízdního zatížení

2.5.1.2.2.1

f0, N: …

2.5.1.2.2.2

f1, N/(km/h): …

2.5.1.2.2.3

f2, N/(km/h)2: …

2.5.1.2.2.   Hmotnostní emise CO2 (uveďte hodnoty pro každé zkoušené referenční palivo, pro fáze: naměřené hodnoty, pro kombinované výsledky: viz body 1.1.2.3.8 a 1.1.2.3.9 dílčí přílohy 6 k příloze XXI)

Emise CO2 (g/km)

Zkouška

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinovaná hodnota

MCO2,p,5 / MCO2,c,5

1











2











3











MCO2,p,L / MCO2,c,L











2.5.1.2.3   Spotřeba paliva (uveďte hodnoty pro každé zkoušené referenční palivo, pro fáze: naměřené hodnoty, pro kombinované výsledky: viz body 1.1.2.3.8 a 1.1.2.3.9 dílčí přílohy 6 k příloze XXI)

Spotřeba paliva (l/100 km) nebo m3/100 km nebo kg/100 km (1)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinovaná hodnota

Konečné hodnoty FCp,H / FCc,H











2.5.1.3   U vozidel poháněných pouze spalovacím motorem, která jsou vybavena periodicky se regenerujícími systémy definovanými v čl. 2 odst. 6 tohoto nařízení, se výsledky zkoušky korigují faktorem Ki podle dodatku 1 k dílčí příloze 6 k příloze XXI.

2.5.1.3.1   Informace o strategii regenerace u emisí CO2 a spotřeby paliva

D

počet pracovních cyklů mezi dvěma cykly, kdy probíhají regenerační fáze: …

d

počet pracovních cyklů potřebných pro regeneraci: …

Příslušný cyklus typu 1 (dílčí příloha 4 k příloze XXI nebo předpis EHK OSN č. 83) (3): …



Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinovaná hodnota

Ki (aditivní/multiplikativní) (1)

Hodnoty CO2 a spotřeba paliva (10)











2.5.2   Výhradně elektrická vozidla (1)

2.5.2.1   Spotřeba elektrické energie (deklarovaná hodnota)

2.5.2.1.1

Spotřeba elektrické energie (EC):

EC (Wh/km)

Zkouška

Městský provoz

Kombinovaný provoz

Vypočítaná EC

1





2





3





Deklarovaná hodnota



2.5.2.1.2

Celková doba překročení přípustné odchylky při provádění cyklu: … s

2.5.2.2   Akční dosah výhradně na elektřinu (PER)

PER (km)

Zkouška

Městský provoz

Kombinovaný provoz

Naměřený akční dosah výhradně na elektřinu

1





2





3





Deklarovaná hodnota



2.5.3   Hybridní elektrické vozidlo s externím nabíjením (OVC)

2.5.3.1   Hmotnostní emise CO2 v režimu nabíjení-udržování

Vysoká úroveň (VH – Vehicle High)

Emise CO2 (g/km)

Zkouška

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinovaná hodnota

MCO2,p,5 / MCO2,c,5

1











2











3











MCO2,p,H / MCO2,c,H












Nízká úroveň (VL – Vehicle Low) (v příslušných případech)

Emise CO2 (g/km)

Zkouška

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinovaná hodnota

MCO2,p,5 / MCO2,c,5

1











2











3











MCO2,p,L / MCO2,c,L












Střední úroveň (VM – Vehicle M) (v příslušných případech)

Emise CO2 (g/km)

Zkouška

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinovaná hodnota

MCO2,p,5 / MCO2,c,5

1











2











3











MCO2,p,M / MCO2,c,M











2.5.3.2   Hmotnostní emise CO2 v režimu nabíjení-vybíjení

Vysoká úroveň (VH – Vehicle High)

Emise CO2 (g/km)

Zkouška

Kombinovaný provoz

MCO2,CD

1



2



3



MCO2,CD,H




Nízká úroveň (VL – Vehicle Low) (v příslušných případech)

Emise CO2 (g/km)

Zkouška

Kombinovaný provoz

MCO2,CD

1



2



3



MCO2,CD,L




Střední úroveň (VM – Vehicle M) (v příslušných případech)

Emise CO2 (g/km)

Zkouška

Kombinovaný provoz

MCO2,CD

1



2



3



MCO2,CD,M



2.5.3.3   Hmotnostní emise CO2 (vážené, kombinované) (6):



Vysoká úroveň (VH – Vehicle High): MCO2,weighted … g/km



Nízká úroveň (VL – Vehicle Low) (v příslušných případech): MCO2,weighted … g/km



Střední úroveň (VM – Vehicle M) (v příslušných případech): MCO2,weighted … g/km

2.5.3.4   Spotřeba paliva v režimu nabíjení-udržování

Vysoká úroveň (VH – Vehicle High)

Spotřeba paliva (l/100 km)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinovaná hodnota

Konečné hodnoty FCp,H / FCc,H












Nízká úroveň (VL – Vehicle Low) (v příslušných případech)

Spotřeba paliva (l/100 km)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinovaná hodnota

Konečné hodnoty FCp,L / FCc,L












Střední úroveň (VM – Vehicle M) (v příslušných případech)

Spotřeba paliva (l/100 km)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinovaná hodnota

Konečné hodnoty FCp,M / FCc,M











2.5.3.5   Spotřeba paliva v režimu nabíjení-vybíjení

Vysoká úroveň (VH – Vehicle High)

Spotřeba paliva (l/100 km)

Zkouška

Kombinovaný provoz

FCCD

1



2



3



FCCD,H




Nízká úroveň (VL – Vehicle Low) (v příslušných případech)

Spotřeba paliva (l/100 km)

Zkouška

Kombinovaný provoz

FCCD

1



2



3



FCCD,L




Střední úroveň (VM – Vehicle M) (v příslušných případech)

Spotřeba paliva (l/100 km)

Zkouška

Kombinovaný provoz

FCCD

1



2



3



FCCD,M



2.5.3.6   Spotřeba paliva (vážená, kombinovaná) (6):



Vysoká úroveň (VH – Vehicle High): FCweighted … l/100 km



Nízká úroveň (VL – Vehicle Low) (v příslušných případech): FCweighted … l/100 km



Střední úroveň (VM – Vehicle M) (v příslušných případech): FCweighted … l/100 km

2.5.3.7   Akční dosahy:

2.5.3.7.1   Elektrický akční dosah na baterii (AER)

AER (km)

Zkouška

Městský provoz

Kombinovaný provoz

Hodnoty AER

1





2





3





Konečné hodnoty AER





2.5.3.7.2   Ekvivalentní elektrický akční dosah na baterii (EAER)

EAER (km)

Městský provoz

Kombinovaný provoz

Hodnoty EAER





2.5.3.7.3   Skutečný akční dosah v režimu nabíjení-vybíjení RCDA

RCDA (km)

Kombinovaný provoz

Hodnoty RCDA



2.5.3.7.4   Akční dosah v rámci cyklů v režimu nabíjení-vybíjení RCDC

RCDC (km)

Zkouška

Kombinovaný provoz

Hodnoty RCDC

1



2



3



Konečné hodnoty RCDC



2.5.3.8   Spotřeba elektrické energie

2.5.3.8.1   Spotřeba elektrické energie (EC)

EC (Wh/km)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Městský provoz

Kombinovaný provoz

Hodnoty spotřeby elektrické energie













2.5.3.8.2   Spotřeba elektrické energie v režimu nabíjení-vybíjení ECAC,CD vážená faktorem použití UF (kombinovaná)

ECAC,CD (Wh/km)

Zkouška

Kombinovaný provoz

Hodnoty ECAC,CD

1



2



3



Konečné hodnoty ECAC,CD



2.5.3.8.3   Spotřeba elektrické energie ECAC, weighted vážená faktorem použití UF (kombinovaná)

ECAC,weighted (Wh/km)

Zkouška

Kombinovaný provoz

Hodnoty ECAC,weighted

1



2



3



Konečné hodnoty ECAC,weighted



2.6   Výsledky zkoušek ekologických inovací  (7)  (8)

Rozhodnutí, kterým byla ekologická inovace schválena (20)

Kód ekologické inovace (21)

Cyklus typu 1/I (22)

1.

Emise CO2 základního vozidla (g/km)

2.

Emise CO2 vozidla s danou ekologickou inovací (g/km)

3.

Emise CO2 základního vozidla při zkušebním cyklu typu 1 (23)

4.

Emise CO2 vozidla s danou ekologickou inovací při zkušebním cyklu typu 1

5.

Faktor použití (UF), tj. časový podíl využívání příslušné technologie při běžných provozních podmínkách

Výsledné snížení emisí CO2

((1 - 2) - (3 - 4)) * 5

xxx/201x























































Celkové snížení emisí CO2 při NEDC (g/km) (24)





Celkové snížení emisí CO2 při WLTP (g/km) (25)



2.6.1   Obecný kód příslušné ekologické inovace / příslušných ekologických inovací  (9): …

3.   INFORMACE O OPRAVÁCH VOZIDLA

3.1

Adresa internetové stránky pro přístup k informacím o opravách a údržbě vozidla: …

3.1.1

Datum, od kterého jsou tyto informace k dispozici (do 6 měsíců od data schválení typu): …

3.2

Podmínky přístupu (tj. doba trvání přístupu, cena za přístup na dobu jedné hodiny, jednoho dne, jednoho měsíce, jednoho roku a rovněž za jednotlivé transakce) na internetovou stránku uvedenou v bodě 3.1: …

3.3

Formát informací o opravách a údržbě vozidla přístupných prostřednictvím internetové stránky uvedené v bodě 3.1: …

3.4

Certifikát výrobce o přístupu k informacím o opravách a údržbě vozidla: …

4.   MĚŘENÍ VÝKONU

Maximální netto výkon spalovacího motoru, netto výkon a maximální 30minutový výkon elektrické poháněcí soustavy

4.1   Netto výkon spalovacího motoru

4.1.1

Otáčky motoru (min–1) …

4.1.2

Naměřený průtok paliva (g/h) …

4.1.3

Naměřený točivý moment (Nm) …

4.1.4

Naměřený výkon (kW) …

4.1.5

Barometrický tlak (kPa) …

4.1.6

Tlak vodních par (kPa) …

4.1.7

Teplota nasávaného vzduchu (K) …

4.1.8

Korekční součinitel výkonu, je-li použit …

4.1.9

Korigovaný výkon (kW) …

4.1.10

Výkon pomocných zařízení (kW) …

4.1.11

Netto výkon (kW) …

4.1.12

Netto točivý moment (Nm) …

4.1.13

Korigovaná specifická spotřeba paliva (g/kWh) …

4.2   Elektrická poháněcí soustava / elektrické poháněcí soustavy:

4.2.1   Deklarované hodnoty

4.2.2   Maximální netto výkon: … kW, při … min–1

4.2.3   Maximální netto točivý moment: … Nm, při … min–1

4.2.4   Maximální netto točivý moment při nulových otáčkách motoru: … Nm

4.2.5   Maximální 30minutový výkon: … kW

4.2.6   Základní vlastnosti elektrické poháněcí soustavy

4.2.7   Zkušební stejnosměrné napětí: … V

4.2.8   Princip činnosti: …

4.2.9   Chladicí systém:

4.2.10.   Motor: kapalinou/vzduchem (1)

4.2.1.   Variátor: kapalinou/vzduchem (1)

5.   POZNÁMKY: …

Vysvětlivky

(2)

Úř. věst. L 171, 29.6.2007, s. 1.

(3)

Úř. věst. L 175, 7.7.2017, s. 1.

(4)

Pokud způsob označení typu obsahuje znaky, které nejsou relevantní pro popis typů vozidla, konstrukční části nebo samostatného technického celku, kterých se týká tento informační dokument, nahradí se tyto znaky v dokumentaci znakem „?“ (např. ABC??123??).

(5)

Podle definic v příloze II oddíle A.

(6)

Jak je definována v čl. 3 bodě 39 směrnice 2007/46/ES.

(8)

V příslušných případech.

(9)

Zaokrouhlete na dvě desetinná místa.

(10)

Zaokrouhlete na čtyři desetinná místa.

(11)

Nepoužije se.

(12)

Střední hodnota vypočtená součtem středních hodnot (M.Ki) vypočtených pro THC a NOx.

(13)

Zaokrouhlete na jedno desetinné místo nad mezní hodnotou.

(20)

Číslo rozhodnutí Komise, kterým se schvaluje příslušná ekologická inovace.

(21)

Přidělený podle rozhodnutí Komise, kterým se schvaluje příslušná ekologická inovace.

(22)

Příslušný cyklus typu 1: dílčí příloha 4 k příloze XXI nebo předpis EHK OSN č. 83.

(23)

Pokud je místo zkušebního cyklu typu 1 použito modelování, uvede se údaj zjištěný pomocí metody modelování.

(24)

Celkové snížení emisí dosažené použitím všech ekologických inovací v případě typu I podle předpisu EHK OSN č 83.

(25)

Celkové snížení emisí dosažené použitím všech ekologických inovací v případě typu 1 podle dílčí přílohy 4 k příloze XXI tohoto nařízení.


(1)  Nehodící se škrtněte (pokud vyhovuje více položek, mohou nastat případy, kdy není třeba škrtat nic).

(2)  Type of tyre according UN/ECE Regulation 117

(3)  Uveďte příslušný postup.

(4)  Pro vozidla se zážehovými motory.

(5)  Pro vozidla se vznětovými motory.

(6)  Měřeno za kombinovaného cyklu.

(7)  Pro každé zkoušené referenční palivo se uvede samostatná tabulka.

(8)  V případě potřeby přidejte řádky v tabulce tak, aby byla každá ekologická inovace na samostatném řádku.

(9)  Obecný kód příslušné ekologické inovace / příslušných ekologických inovací sestává z následujících prvků, které jsou vzájemně odděleny mezerou:

kód schvalovacího orgánu podle přílohy VII směrnice 2007/46/ES;

kód každé ekologické inovace, jíž je vozidlo vybaveno, chronologicky podle schvalovacích rozhodnutí Komise.

(Například obecný kód tří ekologických inovací schválených postupně pod čísly 10, 15 a 16 a instalovaných ve vozidle schváleném německým schvalovacím orgánem by byl: „e1 10 15 16“).


Dodatek k doplňku k certifikátu schválení typu

Přechodné období (výsledek korelace)

(Přechodné ustanovení):

1.   Výsledky emisí CO2 z Co2mpas

1.1   Verze Co2mpas

1.2   Vysoká úroveň (VH – Vehicle High)

1.2.1   Hmotnostní emise CO2 (uveďte hodnoty pro každé zkoušené referenční palivo)

Emise CO2 (g/km)

Městský provoz

Mimoměstský provoz

Kombinovaný provoz

MCO2,NEDC_H,co2mpas







1.3   Nízká úroveň (VL – Vehicle Low) (v příslušných případech)

1.3.1   Hmotnostní emise CO2 (uveďte hodnoty pro každé zkoušené referenční palivo)

Emise CO2 (g/km)

Městský provoz

Mimoměstský provoz

Kombinovaný provoz

MCO2,NEDC_L,co2mpas







2.   Výsledky zkoušek emisí CO2 (v příslušných případech)

2.1   Vysoká úroveň (VH – Vehicle High)

2.1.1   Hmotnostní emise CO2 (uveďte hodnoty pro každé zkoušené referenční palivo)

Emise CO2 (g/km)

Městský provoz

Mimoměstský provoz

Kombinovaný provoz

MCO2,NEDC_H,test







2.2   Nízká úroveň (VL – Vehicle Low) (v příslušných případech)

2.2.1   Hmotnostní emise CO2 (uveďte hodnoty pro každé zkoušené referenční palivo)

Emise CO2 (g/km)

Městský provoz

Mimoměstský provoz

Kombinovaný provoz

MCO2,NEDC_L,test







3.   Faktory odchylky (stanovené v souladu s bodem 3.2.8 nařízení (EU) 2017/1152 a (EU) 2017/1153)

Faktory odchylky

Vysoká úroveň (VH – Vehicle High)

Nízká úroveň (VL – Vehicle Low)

(v příslušných případech)

De






Dodatek 5

Informace palubního diagnostického systému vozidla

1.   Výrobce vozidla musí poskytnout informace požadované v tomto dodatku, aby umožnil výrobu náhradních dílů a dílů pro údržbu kompatibilních se systémem OBD a diagnostických přístrojů a zkušebních zařízení.

2.   Všem příslušným výrobcům konstrukčních částí, diagnostických přístrojů nebo zkušebních zařízení se na vyžádání dají nediskriminačním způsobem k dispozici následující informace:

2.1

Popis typu a počtu stabilizačních cyklů, které byly použity pro původní schválení typu vozidla.

2.2

Popis typu předváděcího cyklu OBD použitého při původním schválení typu vozidla pro konstrukční část monitorovanou systémem OBD.

2.3

Obsáhlý dokument popisující všechny konstrukční části sledované v rámci strategie zjišťování chyb a aktivace indikátoru chybné funkce (MI) (stanovený počet jízdních cyklů nebo statistická metoda), včetně seznamu odpovídajících parametrů sledovaných sekundárně pro každou konstrukční část monitorovanou systémem OBD a seznamu všech výstupních kódů OBD a použitých formátů (s vysvětlením každého z nich) pro jednotlivé konstrukční části hnacího ústrojí, které souvisejí s emisemi, a pro jednotlivé konstrukční části, které nesouvisejí s emisemi, pokud se monitorování dané konstrukční části používá k rozhodnutí o aktivaci indikátoru chybné funkce (MI). Zvláště musí být podrobně vysvětleny údaje z modu $ 05 Test ID $ 21 až FF a musí být uvedeny údaje z modu $ 06. U typů vozidel, které používají spojení k přenosu údajů podle normy ISO 15765-4 „Road vehicles — Diagnostics on Controller Area Network (CAN) – Part 4: Requirements for emissions-related systems“, musí být podrobně vysvětleny údaje z modu $ 06 Test ID $ 00 až FF pro každý podporovaný identifikátor monitorování systému OBD.

Tyto informace mohou být poskytnuty v podobě následující tabulky:

Konstrukční část

Chybový kód

Strategie monitorování

Kritéria zjištění chyb

Kritéria pro aktivaci MI

Sekundární parametry

Stabilizace

Prokazovací zkouška

Katalyzátor

P0420

Signály kyslíkových sond 1 a 2

Rozdíl mezi signály sondy 1 a sondy 2

Třetí cyklus

Otáčky a zatížení motoru, režim A/F, teplota katalyzátoru

např. dva cykly typu 1 (jak je popsáno v příloze III nařízení (ES) č. 692/2008 nebo v příloze XXI nařízení (EU) 2017/1151)

např. zkouška typu 1 (jak je popsáno v příloze III nařízení (ES) č. 692/2008 nebo v příloze XXI nařízení (EU) 2017/1151)

3.   INFORMACE POŽADOVANÉ PRO VÝROBU DIAGNOSTICKÝCH PŘÍSTROJŮ

Aby se usnadnilo poskytování obecných diagnostických přístrojů pro opravny více značek, zpřístupní výrobci vozidel prostřednictvím svých internetových stránek týkajících se oprav informace uvedené v bodech 3.1 až 3.3. Uvedené informace musí zahrnovat všechny funkce diagnostických přístrojů a všechny odkazy na informace o opravách a pokyny k odstraňování problémů. Přístup k těmto informacím může být podmíněn zaplacením přiměřeného poplatku.

3.1   Informace týkající se komunikačního protokolu

Vyžadovány jsou následující informace, seřazené podle značky vozidla, modelu a varianty nebo podle jiného vhodného vymezení, např. podle identifikačního čísla vozidla (VIN) nebo identifikace vozidla a systémů:

a)

veškeré další systémy informací o protokolu potřebné pro úplnou diagnostiku nad rámec standardních požadavků předepsaných v bodě 4 přílohy XI, včetně veškerých dalších informací o hardwarových a softwarových protokolech, stanovení parametrů, funkce přenosu, požadavků na údržbu v provozu či chybových stavů;

b)

podrobné informace o způsobu získání a vyhodnocení všech chybových kódů, které nejsou v souladu se standardními požadavky předepsanými v bodě 4 přílohy XI;

c)

seznam všech dostupných parametrů živých dat včetně informací o úpravách a přístupu;

d)

seznam všech dostupných funkčních zkoušek včetně aktivace nebo kontroly zařízení a prostředků k jejich provedení;

e)

podrobnosti o tom, jak získat všechny informace o konstrukčních částech a provozním stavu, časová razítka, nevyřízené diagnostické chybové kódy a údaje „freeze frame“;

f)

vynulování parametrů adaptivního učení, kódování variant a nastavení náhradních dílů, uživatelská nastavení;

g)

identifikace ECU a kódování variant;

h)

podrobnosti o tom, jak znovu nastavit provozní světla;

i)

umístění diagnostického konektoru a podrobnosti o konektoru;

j)

identifikace kódu motoru.

3.2   Zkouška a diagnostika konstrukčních částí monitorovaných systémem OBD

Jsou požadovány tyto informace:

a)

popis zkoušek za účelem potvrzení jejich funkčnosti na úrovni konstrukčních částí či v rámci jejich zapojení;

b)

postup zkoušky zahrnující parametry zkoušky a informace o konstrukční části;

c)

podrobnosti o připojení včetně minimálních a maximálních vstupních a výstupních hodnot a hodnot při jízdě a zatížení;

d)

očekávané hodnoty za určitých podmínek jízdy včetně volnoběhu;

e)

elektrické hodnoty u konstrukční části v jejím statickém a dynamickém stavu;

f)

hodnoty režimu poruchy u každého z výše uvedených případů;

g)

diagnostické sekvence režimu poruchy včetně stromů poruchy a odstranění poruchy prostřednictvím řízené diagnostiky.

3.3   Údaje požadované k provedení opravy

Jsou požadovány tyto informace:

a)

inicializace řídicí jednotky motoru (ECU) a konstrukčních částí (v případě provádění výměny);

b)

inicializace nových nebo náhradních řídicích jednotek motoru (ECU) případně s použitím (pře-)programovacích metod typu „pass-through“.


Dodatek 6

Systém číslování certifikátů ES schválení typu

1.   Oddíl 3 čísla ES schválení typu vydaného podle čl. 6 odst. 1 se skládá z čísla prováděcího regulačního aktu či posledního pozměňujícího regulačního aktu použitelného na ES schválení typu. Za tímto číslem následuje jedno nebo několik písmen, která označují jednotlivé kategorie podle tabulky 1.

Písmeno

Emisní norma

Norma OBD

Kategorie a třída vozidla

Motor

Datum provedení: nové typy

Datum provedení: nová vozidla

Poslední datum registrace

AA

Euro 6c

Euro 6-1

M, N1 třída I

zážehový, vznětový





31.8.2018

AB

Euro 6c

Euro 6-1

N1 třída II

zážehový, vznětový





31.8.2019

AC

Euro 6c

Euro 6-1

N1 třída III, N2

zážehový, vznětový





31.8.2019

AD

Euro 6c

Euro 6-2

M, N1 třída I

zážehový, vznětový



1.9.2018

31.8.2019

AE

Euro 6c

Euro 6-2

N1 třída II

zážehový, vznětový



1.9.2019

31.8.2020

AF

Euro 6c

Euro 6-2

N1 třída III, N2

zážehový, vznětový



1.9.2019

31.8.2020

AG

Euro 6d-TEMP

Euro 6-2

M, N1 třída I

zážehový, vznětový

1.9.2017

1.9.2019

31.12.2020

AH

Euro 6d-TEMP

Euro 6-2

N1 třída II

zážehový, vznětový

1.9.2018

1.9.2020

31.12.2021

AI

Euro 6d-TEMP

Euro 6-2

N1 třída III, N2

zážehový, vznětový

1.9.2018

1.9.2020

31.12.2021

AJ

Euro 6d

Euro 6-2

M, N1 třída I

zážehový, vznětový

1.1.2020

1.1.2021



AK

Euro 6d

Euro 6-2

N1 třída II

zážehový, vznětový

1.1.2021

1.1.2022



AL

Euro 6d

Euro 6-2

N1 třída III, N2

zážehový, vznětový

1.1.2021

1.1.2022



AX

nepoužije se

nepoužije se

všechna vozidla

bateriový plně elektrický

1.9.2009

1.1.2011



AY

nepoužije se

nepoužije se

všechna vozidla

bateriový plně elektrický

1.9.2009

1.1.2011



AZ

nepoužije se

nepoužije se

všechna vozidla s certifikátem podle bodu 2.1.1 přílohy I

zážehový, vznětový

1.9.2009

1.1.2011



Norma OBD „Euro 6-1“ = požadavky na OBD Euro 6 v plném rozsahu, avšak s prozatímními mezními hodnotami OBD podle definice v bodě 2.3.4 přílohy XI a částečně méně přísné údaje o výkonu v provozu (IUPR).

Norma OBD „Euro 6-2“ = požadavky na OBD Euro 6 v plném rozsahu, avšak s konečnými mezními hodnotami OBD podle definice v bodě 2.3.3 přílohy XI.

Emisní norma „Euro 6c“ = zkoušení emisí v reálném provozu pouze pro účely monitorování (bez použití nepřekročitelných mezních hodnot emisí), jinak požadavky na emise Euro 6 v plném rozsahu.

Emisní norma „Euro 6d-TEMP“ = zkoušení emisí v reálném provozu na základě přechodných faktorů shodnosti, jinak požadavky na emise Euro 6 v plném rozsahu.

Emisní norma „Euro 6d“ = zkoušení emisí v reálném provozu na základě konečných faktorů shodnosti, jinak požadavky na emise Euro 6 v plném rozsahu.

2.   PŘÍKLADY ČÍSEL CERTIFIKÁTŮ SCHVÁLENÍ TYPU

2.1

Níže je uveden příklad schválení typu Euro 6 pro lehká osobní vozidla podle emisní normy „Euro 6d“ a normy OBD „Euro 6-2“ (čemuž odpovídají písmena AJ podle tabulky 1), které bylo vydáno Lucemburskem (čemuž odpovídá kód e13). Schválení bylo uděleno podle základního nařízení (ES) č. 715/2007 a jeho prováděcího nařízení (ES) č. xxx/2016 beze změn. Jedná se o 17. schválení tohoto druhu bez jakéhokoli rozšíření, čemuž odpovídá čtvrtá část čísla certifikátu (0017) a jeho pátá část (00).

Formula

2.2

Tento druhý příklad uvádí schválení typu Euro 6 pro lehká užitková vozidla kategorie N1 třídy II podle emisní normy „Euro 6d-TEMP“ a normy OBD „Euro 6-2“ (čemuž odpovídají písmena AH podle tabulky 1), které bylo vydáno Rumunskem (čemuž odpovídá kód e19). Schválení bylo uděleno podle základního nařízení (ES) č. 715/2007 a jeho prováděcích právních předpisů naposledy pozměněných nařízením xyz/2018. Jedná se o první schválení tohoto druhu bez rozšíření, čemuž odpovídá čtvrtá část čísla certifikátu (0001) a jeho pátá část (00).

Formula


Dodatek 7


Text obrazu

Dodatek 8a

Zkušební protokol

Zkušebním protokolem se rozumí zpráva vydaná technickou zkušebnou odpovědnou za provedení zkoušek podle tohoto nařízení.

Za každou interpolační rodinu, jak je definována v bodě 5.6 přílohy XXI, se vyhotoví samostatný zkušební protokol.

Pro zkoušku typu 1 a zkoušku korekce teploty okolí (ATCT) se jako minimum požadují alespoň následující údaje, přicházejí-li v úvahu.

Číslo PROTOKOLU

ŽADATEL



Výrobce



ÚČEL ZKOUŠEK

Stanovení jízdního zatížení vozidla

Zkoušený předmět



Značka

:





Typ

:



ZÁVĚR

Předmět podrobený zkouškám splňuje požadavky uvedené v kolonce „účel zkoušek“.


MÍSTO,

DD/MM/RRRR

Poznámky:

Odkazy na příslušná ustanovení nařízení (ES) č. 692/2008 jsou zvýrazněny šedě.

Odkazem „(ATCT)“ se rozumí: vztahuje se pouze na protokol o zkoušce korekce teploty okolí (ATCT).

Odkazem „(ne ATCT)“ se rozumí: není relevantní pro účely protokolu o zkoušce ATCT.

Žádný odkaz na „ATCT“ znamená: vztahuje se na protokol o zkoušce „typu 1“ i na protokol o zkoušce ATCT.

Obecné poznámky:

Existuje-li více variant (tzn. je-li uvedeno více odkazů), měla by ve zkušebním protokolu být popsána ta varianta, která by při zkouškách použita.

Pokud tomu tak není, postačí uvést na začátku zkušebního protokolu jediný odkaz na informační dokument.

Každá technická zkušebna může dle vlastního uvážení doplnit více informací

a)

ve vztahu k zážehovým motorům

b)

ve vztahu ke vznětovým motorům

1.   POPIS ZKOUŠENÉHO VOZIDLA (VOZIDEL): VARIANTY HIGH, LOW A M (V PŘÍSLUŠNÝCH PŘÍPADECH)

1.1   OBECNÉ ÚDAJE

Čísla vozidla

:

Číslo prototypu a VIN

Kategorie

Příloha I dodatky 3 a 4 bod 0.4

:



Počet sedadel (včetně sedadla řidiče)

Příloha I dodatek 3 bod 9.10.3 a doplněk k dodatku 4 bod 1.4

:



Karoserie

Příloha I dodatek 3 bod 9.1 a doplněk k dodatku 4 bod 1.6

:



Hnací kola

Příloha I dodatek 3 bod 1.3.3 a doplněk k dodatku 4 bod 1.7

:



1.1.1   ARCHITEKTURA HNACÍHO ÚSTROJÍ

Architektura hnacího ústrojí

:

spalovací motor, hybridní pohon, elektromotor nebo palivový článek

1.1.2   SPALOVACÍ MOTOR (v příslušných případech)

Níže požadované údaje uveďte zvlášť pro každý spalovací motor.

Značka

:



Typ

Příloha I dodatek 3 bod 3.1.1 a doplněk k dodatku 4 bod 1.10

:



Princip činnosti

Příloha I dodatek 3 bod 3.2.1.1

:

dvoutakt/čtyřtakt

Počet a uspořádání válců

Příloha I dodatek 3 bod 3.2.1.2

:



Zdvihový objem motoru (cm3)

Příloha I dodatek 3 bod 3.2.1.3 a doplněk k dodatku 4 bod 1.10.1

:



Volnoběžné otáčky motoru (min–1)

Příloha I dodatek 3 bod 3.2.1.6

:



+

Zvýšené volnoběžné otáčky motoru (min–1) (a)

Příloha I dodatek 3 bod 3.2.1.6.1

:



+

nmin drive (ot./min.)

:



Jmenovitý výkon motoru

Příloha I dodatek 3 bod 3.2.1.8 a doplněk k dodatku 4 bod 1.10.4

:



kW

při



ot./min.

Maximální netto točivý moment

Příloha I dodatek 3 bod 3.2.1.10 a doplněk k dodatku 4 bod 1.11.3

:



Nm

při



ot./min.

Mazivo motoru

:

Údaje dle výrobce (pokud je v informačním dokumentu uvedeno více odkazů)

Chladicí systém

Příloha I dodatek 3 bod 3.2.7

:

Typ: vzduch/voda/olej

Izolace

:

materiál, množství, umístění, objem a hmotnost

1.1.3   ZKUŠEBNÍ PALIVO pro zkoušku typu 1 (v příslušných případech)

Níže požadované údaje uveďte zvlášť pro každé zkušební palivo.

Značka

:



Typ

Příloha I dodatek 3 bod 3.2.2.1 a doplněk k dodatku 4 bod 1.10.3

:

benzin E10 – motorová nafta B7 – LPG – NG – ...

Hustota při 15 °C

Dílčí příloha 3 k příloze XXI

:



Obsah síry

Dílčí příloha 3 k příloze XXI

:

Pouze u motorové nafty B7 a benzinu E10

Údaje dle výrobce Dílčí příloha 3 k příloze XXI

:



Číslo šarže

:



Willansovy koeficienty (u spalovacích motorů) pro emise CO2 (gCO2/km)

:



1.1.4   SYSTÉM DODÁVKY PALIVA (v příslušných případech)

Níže požadované údaje uveďte zvlášť pro každý systém dodávky paliva.

Přímé vstřikování

:

ano/ne nebo popis

Typ vozidla podle paliva

Příloha I dodatek 3 bod 3.2.2.4

:

jednopalivové / dvoupalivové / vícepalivové (flex fuel)

Řídicí jednotka

Označení dílu

Příloha I dodatek 3 bod 3.2.4.2.9.3.1

:

stejně jako v informačním dokumentu

Zkoušený software

Příloha I dodatek 3 bod 3.2.4.2.9.3.1.1

:

načíst např. pomocí skenovacího přístroje

Průtokoměr vzduchu

Příloha I dodatek 3 bod 3.2.4.2.9.3.3

:



Skříň škrticí klapky

Příloha I dodatek 3 bod 3.2.4.2.9.3.5

:



Čidlo tlaku

Příloha I dodatek 3 bod 3.2.4.3.4.11

:



Vstřikovací čerpadlo

Příloha I dodatek 3 bod 3.2.4.2.3

:



Vstřikovač/vstřikovače

Příloha I dodatek 3 bod 3.2.4.2.6

:



1.1.5   SYSTÉM SÁNÍ (v příslušných případech)

Níže požadované údaje uveďte zvlášť pro každý systém sání.

Přeplňování

Příloha I dodatek 3 bod 3.2.8.1

:

ano/ne

značka a typ (1)

Mezichladič

Příloha I dodatek 3 bod 3.2.8.2

:

ano/ne

typ (vzduch-vzduch / vzduch-voda) (1)

Vzduchový filtr (prvek) (1)

Příloha I dodatek 3 bod 3.2.8.4.2

:

značka a typ

Tlumič sání (1)

Příloha I dodatek 3 bod 3.2.8.4.3

:

značka a typ

1.1.6   VÝFUKOVÝ SYSTÉM A SYSTÉM PRO REGULACI EMISÍ ZPŮSOBENÝCH VYPAŘOVÁNÍM (v příslušných případech)

Níže požadované údaje uveďte zvlášť pro každý systém.

První katalyzátor

Příloha I dodatek 3 body 3.2.12.2.1.12 a 3.2.12.2.1.13

:

značka a označení (1)

princip: třícestný / oxidační / zachycovač NOx / selektivní katalytická redukce

Druhý katalyzátor

:

značka a označení (1)

princip: třícestný / oxidační / zachycovač NOx / selektivní katalytická redukce

Filtr pevných částic

Příloha I dodatek 3 bod 3.2.12.2.6

:

ano / ne / nepoužije se

značka a označení (1)

Označení a umístění kyslíkové sondy / kyslíkových sond

Příloha I dodatek 3 bod 3.2.12.2.2

:

před katalyzátorem / za katalyzátorem

Vstřikování vzduchu

Příloha I dodatek 3 bod 3.2.12.2.3

:

ano / ne / nepoužije se

EGR (recirkulace výfukových plynů)

Příloha I dodatek 3 bod 3.2.12.2.4

:

ano / ne / nepoužije se

s chlazením / bez chlazení

Systém pro regulaci emisí způsobených vypařováním

Příloha I dodatek 3 bod 3.2.12.2.5

:

ano / ne / nepoužije se

Označení a umístění sondy/sond NOx

:

před/za

Obecný popis (1)

Příloha I dodatek 3 bod 3.2.9.2

:



1.1.7   ZAŘÍZENÍ PRO AKUMULACI TEPLA (v příslušných případech)

Níže požadované údaje uveďte zvlášť pro každý systém akumulace tepla.

Zařízení pro akumulaci tepla

:

ano/ne

Tepelná kapacita (entalpie v J)

:



Doba uvolňování tepla (s)

:



1.1.8   PŘEVODOVÉ ÚSTROJÍ (v příslušných případech)

Níže požadované údaje uveďte zvlášť pro každé převodové ústrojí.

Převodovka

Příloha I dodatek 3 bod 4.5.1 a doplněk k dodatku 4 bod 1.13.1

:

manuální / automatická / s plynule měnitelným převodem

Postup řazení rychlostí

Primární režim

:

ano/ne

normal/drive/eco/…

Nejlepší režim z hlediska emisí CO2 a spotřeby paliva (připadá-li v úvahu)

:



Nejhorší režim z hlediska emisí CO2 a spotřeby paliva (připadá-li v úvahu)

:



Řídicí jednotka

:



Mazivo převodovky

:

Údaje dle výrobce (pokud je v informačním dokumentu uvedeno více odkazů)

Pneumatiky

Příloha I dodatek 3 bod 6.6 a doplněk k dodatku 4 bod 1.14

Značka

:



Typ

:



Rozměry pneumatik (přední/zadní)

Příloha I dodatek 3 bod 6.6.1

:



Obvod (m)

:



Tlak v pneumatikách (kPa)

Příloha I dodatek 3 bod 6.6.3

:



Převodové poměry (R.T.), primární poměry (R.P.) a (rychlost vozidla (km/h)) / (otáčky motoru (1 000 (min–1)) (V1 000) u jednotlivých rychlostních poměrů (R.B.).

Příloha I dodatek 3 bod 4.6 a doplněk k dodatku 4 bod 1.13.3

R.B.

R.P.

R.T.

V1 000

1.

1/1





2.

1/1





3.

1/1





4.

1/1





5.

1/1



















1.1.9   ELEKTRICKÝ STROJ (v příslušných případech)

Níže požadované údaje uveďte zvlášť pro každý elektrický stroj.

Značka

:



Typ

:



Špičkový výkon

:



1.1.10   TRAKČNÍ REESS (v příslušných případech)

Níže požadované údaje uveďte zvlášť pro každý trakční REESS.

Značka

:



Typ

:



Kapacita

:



Jmenovité napětí

:



1.1.12   PALIVOVÝ ČLÁNEK (v příslušných případech)

Níže požadované údaje uveďte zvlášť pro každý palivový článek.

Značka

:



Typ

:



Maximální výkon

:



Jmenovité napětí

:



1.1.13   VÝKONOVÁ ELEKTRONIKA (v příslušných případech)

Může se jednat o více než jedno výkonové elektronické zařízení (měnič hnací energie, nízkonapěťový systém nebo nabíječ)

Značka

:



Typ

:



Výkon

:



1.2   POPIS VH (VEHICLE HIGH) (TYP 1) NEBO POPIS VOZIDLA (ATCT)

1.2.1   HMOTNOST

Zkušební hmotnost VH (kg)

:



1.2.2   PARAMETRY JÍZDNÍHO ZATÍŽENÍ

f0 (N)

:



f1 (N/(km/h))

:



f2 (N/(km/h)2)

:



f2_TReg (N/(km/h)2)

:

(ATCT)

Energetická náročnost cyklu (Ws)

Příloha XXI bod 3.5.6

:



Označení protokolu o zkoušce jízdního zatížení

:



1.2.3   PARAMETRY PRO VOLBU CYKLŮ

Cyklus (bez snížení rychlosti)

:

Třída 1 / 2 / 3a / 3b

Poměr jmenovitého výkonu k hmotnosti v provozním stavu (PMR) (W/kg)

:

(v příslušných případech)

Měření postupem s omezenou rychlostí

Příloha XXI dílčí příloha 1 bod 9

:

ano/ne

Maximální rychlost vozidla

Příloha I dodatek 3 bod 4.7

:



Snížení rychlosti (v příslušných případech)

:

ano/ne

Faktor snížení rychlosti fdsc

:



Vzdálenost ujetá v rámci cyklu (m)

:



Konstantní rychlost (v případě zkráceného zkušebního postupu)

:

v příslušných případech

1.2.4   BOD ŘAZENÍ RYCHLOSTNÍCH STUPŇŮ (V PŘÍSLUŠNÝCH PŘÍPADECH)

Řazení rychlostních stupňů

:

Průměrný rychlostní stupeň pro rychlost v ? 1 km/h, zaokrouhleno na čtyři desetinná místa

1.3   POPIS VL (VEHICLE LOW) (V PŘÍSLUŠNÝCH PŘÍPADECH)

1.3.1   HMOTNOST

Zkušební hmotnost VL (kg)

:



1.3.2   PARAMETRY JÍZDNÍHO ZATÍŽENÍ

f0 (N)

:



f1 (N/(km/h))

:



f2 (N/(km/h)2)

:



Energetická náročnost cyklu (Ws)

:



?(CD×Af)LH

:



Označení protokolu o zkoušce jízdního zatížení

:



1.3.3   PARAMETRY PRO VOLBU CYKLŮ

Cyklus (bez snížení rychlosti)

:

Třída 1 / 2 / 3a / 3b

Poměr jmenovitého výkonu k hmotnosti v provozním stavu (PMR) (W/kg)

:

(v příslušných případech)

Měření postupem s omezenou rychlostí

Příloha XXI dílčí příloha 1 bod 9

:

ano/ne

Maximální rychlost vozidla

Příloha I dodatek 3 bod 4.7

:



Snížení rychlosti (v příslušných případech)

:

ano/ne

Faktor snížení rychlosti fdsc

:



Vzdálenost ujetá v rámci cyklu (m)

:



Konstantní rychlost (v případě zkráceného zkušebního postupu)

:

v příslušných případech

1.3.4   BOD ŘAZENÍ RYCHLOSTNÍCH STUPŇŮ (V PŘÍSLUŠNÝCH PŘÍPADECH)

Řazení rychlostních stupňů

:

Průměrný rychlostní stupeň pro rychlost v ? 1 km/h, zaokrouhleno na čtyři desetinná místa

1.4   POPIS M (VEHICLE M) (V PŘÍSLUŠNÝCH PŘÍPADECH)

1.4.1   HMOTNOST

Zkušební hmotnost VL (kg)

:



1.4.2   PARAMETRY JÍZDNÍHO ZATÍŽENÍ

f0 (N)

:



f1 (N/(km/h))

:



f2 (N/(km/h)2)

:



Energetická náročnost cyklu (Ws)

:



?(CD×Af)LH

:



1.4.3   PARAMETRY PRO VOLBU CYKLŮ

Cyklus (bez snížení rychlosti)

:

Třída 1 / 2 / 3a / 3b

Poměr jmenovitého výkonu k hmotnosti v provozním stavu (PMR) (W/kg)

:

(v příslušných případech)

Měření postupem s omezenou rychlostí

Příloha XXI dílčí příloha 1 bod 9

:

ano/ne

Maximální rychlost vozidla

Příloha I dodatek 3 bod 4.7

:



Snížení rychlosti (v příslušných případech)

:

ano/ne

Faktor snížení rychlosti fdsc

:



Vzdálenost ujetá v rámci cyklu (m)

:



Konstantní rychlost (v případě zkráceného zkušebního postupu)

:

v příslušných případech

1.4.4   BOD ŘAZENÍ RYCHLOSTNÍCH STUPŇŮ (V PŘÍSLUŠNÝCH PŘÍPADECH)

Řazení rychlostních stupňů

:

Průměrný rychlostní stupeň pro rychlost v ? 1 km/h, zaokrouhleno na čtyři desetinná místa

2.   VÝSLEDKY ZKOUŠEK

2.1   ZKOUŠKA TYPU 1 NEBO ZKOUŠKA ATCT

Metoda nastavení vozidlového dynamometru

:

Pevně stanovený průběh / iterativní / alternativní s vlastním cyklem zahřátí

Provozní režim dynamometru

Příloha XXI dílčí příloha 6 bod 1.2.4.2.2



ano/ne

Režim dojezdu

Příloha XXI dílčí příloha 4 bod 4.2.1.8.5

:

ano/ne

Doplňková stabilizace

:

ano/ne

popis

Faktory zhoršení

:

přidělené / na základě zkoušky

2.1.1   Vysoká úroveň (VH – Vehicle high) (použití i pro ATCT)

Datum zkoušek

:

(den/měsíc/rok)

Místo zkoušky

:



Výška spodní hrany chladicího ventilátoru nad zemí (cm)

:



Boční poloha středu ventilátoru (je-li změněna na žádost výrobce)

:

v ose vozidla / ...

Vzdálenost od přídě vozidla (cm)

:



2.1.1.1   Emise znečišťujících látek (v příslušných případech)

2.1.1.1.1    Emise znečišťujících látek u vozidel s alespoň jedním spalovacím motorem, hybridních elektrických vozidel s jiným než externím nabíjením a hybridních elektrických vozidel s externím nabíjením v případě zkoušky typu 1 v režimu nabíjení-udržování

Údaje v tomto oddíle je třeba uvést zvlášť za každý provozní režim podrobený zkouškám (primární režim nebo nejlepší režim nebo nejhorší režim, podle dané situace)

Zkouška 1

Znečišťující látky

CO

(mg/km)

THC (a)

(mg/km)

NMHC (a)

(mg/km)

NOx

(mg/km)

THC+NOx (b)

(mg/km)

Pevné částice

(mg/km)

Počet částic

(#.1011/km)

Naměřené hodnoty















Faktory regenerace (Ki)(2)

aditivní















Faktory regenerace (Ki)(2)

multiplikační















Faktory zhoršení (DF) aditivní















Faktory zhoršení (DF) multiplikační















Konečné hodnoty















Mezní hodnoty
















(2)

Viz protokol(y) týkající se rodiny s ohledem na Ki

:



Typ 1/I provedeno pro stanovení Ki

:

dílčí příloha 4 k příloze XXI nebo předpis EHK OSN č. 83 (1)

Zkouška 2 v příslušných případech: zjišťování CO2 (dCO2 1) / zjišťování znečišťujících látek (90 % mezních hodnot) / zjišťování obou hodnot

Tentýž bod

Zkouška 3 v příslušných případech: zjišťování CO2 (dCO2 2)

Tentýž bod

2.1.1.1.2    Emise znečišťujících látek u hybridních elektrických vozidel s externím nabíjením v případě zkoušky typu 1 v režimu nabíjení-vybíjení

Zkouška 1

Mezní hodnoty emisí znečišťujících látek musí být splněny a údaje v tomto oddíle je třeba uvést zvlášť za každý provedený zkušební cyklus.

Znečišťující látky

CO

(mg/km)

THC (a)

(mg/km)

NMHC (a)

(mg/km)

NOx

(mg/km)

THC+NOx (b)

(mg/km)

Pevné částice

(mg/km)

Počet částic

(#.1011/km)

Naměřené hodnoty jednoho cyklu















Mezní hodnoty jednoho cyklu















Zkouška 2 (v příslušných případech): zjišťování CO2 (dCO2 1) / zjišťování znečišťujících látek (90 % mezních hodnot) / zjišťování obou hodnot

Tentýž bod

Zkouška 3 (v příslušných případech): zjišťování CO2 (dCO2 2)

Tentýž bod

2.1.1.1.3    EMISE ZNEČIŠŤUJÍCÍCH LÁTEK U HYBRIDNÍCH ELEKTRICKÝCH VOZIDEL S EXTERNÍM NABÍJENÍM VÁŽENÉ FAKTOREM POUŽITÍ UF

Znečišťující látky

CO

(mg/km)

THC (a)

(mg/km)

NMHC (a)

(mg/km)

NOx

(mg/km)

THC+NOx (b)

(mg/km)

Pevné částice

(mg/km)

Počet částic

(#.1011/km)

Vypočtené hodnoty















2.1.1.2   Emise CO2 (v příslušných případech)

2.1.1.2.1    Emise CO2 u vozidel s alespoň jedním spalovacím motorem, hybridních elektrických vozidel s jiným než externím nabíjením a hybridních elektrických vozidel s externím nabíjením v případě zkoušky typu 1 (ne ATCT) v režimu nabíjení-udržování

Údaje v tomto oddíle je třeba uvést zvlášť za každý provozní režim podrobený zkouškám (primární režim nebo nejlepší režim nebo nejhorší režim, podle dané situace)

Zkouška 1

Emise CO2

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinace

Naměřená hodnota MCO2,p,1 / MCO2,c,2











Korekční koeficient RCB: (3)











MCO2,p,3 / MCO2,c,3











Faktory regenerace (Ki)

aditivní











Faktory regenerace (Ki)

multiplikační











MCO2,c,4



AFKi= MCO2,c,3 / MCO2,c,4



MCO2,p,4 / MCO2,c,4









Korekce ATCT (FCF) (2)



Dočasné hodnoty MCO2,p,5 / MCO2,c,5











Deklarovaná hodnota



dCO2 1 * deklarovaná hodnota



Zkouška 2 (v příslušných případech)

Tentýž bod s dCO2 2

Zkouška 3 (v příslušných případech)

Tentýž bod

Závěr

Emise CO2 (g/km)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinace

Zprůměrovaná hodnota MCO2,p,6/ MCO2,c,6











Srovnaná hodnota MCO2,p,7 / MCO2,c,7











Konečné hodnoty MCO2,p,H / MCO2,c,H











2.1.1.2.2    Emise CO2 ATCT u vozidel s alespoň jedním spalovacím motorem, hybridních elektrických vozidel s jiným než externím nabíjením a hybridních elektrických vozidel s externím nabíjením v případě zkoušky typu 1 (ATCT) v režimu nabíjení-udržování

Zkouška při 14 °C (ATCT)

Emise CO2 (g/km)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinace

Naměřená hodnota MCO2,p,1 / MCO2,c,2











Korekční koeficient RCB (5)











MCO2,p,3 / MCO2,c,3











Závěr (ATCT)

Emise CO2 (g/km)

Kombinace

ATCT (14 °C) MCO2,Treg



Typ 1 (23 °C) MCO2,23°



Korekční faktor rodiny (FCF)



2.1.1.2.3    Hmotnostní emise CO2 u hybridních elektrických vozidel s externím nabíjením v případě zkoušky typu 1 v režimu nabíjení-vybíjení

Zkouška 1:

Hmotnostní emise CO2 (g/km)

Kombinace

Vypočtená hodnota MCO2,CD



Deklarovaná hodnota



dCO2 1



Zkouška 2 (v příslušných případech)

Tentýž bod s dCO2 2

Zkouška 3 (v příslušných případech)

Tentýž bod

Závěr

Hmotnostní emise CO2 (g/km)

Kombinace

Zprůměrovaná hodnota MCO2,CD



Konečná hodnota MCO2,CD



2.1.1.2.4    Hmotnostní emise CO2 u hybridních elektrických vozidel s externím nabíjením vážené faktorem použití UF

Hmotnostní emise CO2 (g/km)

Kombinace

Vypočtená hodnota MCO2,weighted



2.1.1.3   SPOTŘEBA PALIVA (V PŘÍSLUŠNÝCH PŘÍPADECH, NE ATCT)

2.1.1.3.1    Spotřeba paliva u vozidel s pouze spalovacím motorem, hybridních elektrických vozidel s jiným než externím nabíjením a hybridních elektrických vozidel s externím nabíjením v případě zkoušky typu 1 v režimu nabíjení-udržování

Údaje v tomto oddíle je třeba uvést zvlášť za každý provozní režim podrobený zkouškám (primární režim nebo nejlepší režim nebo nejhorší režim, podle dané situace)

Spotřeba (l/100 km)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinace

Konečné hodnoty FCp,H / FCc,H  (4)











2.1.1.3.2    Spotřeba paliva u hybridních elektrických vozidel s externím nabíjením v případě zkoušky typu 1 v režimu nabíjení-vybíjení

Zkouška 1:

Spotřeba paliva (l/100 km)

Kombinace

Vypočtená hodnota FCCD



Zkouška 2 (v příslušných případech)

Tentýž bod

Zkouška 3 (v příslušných případech)

Tentýž bod

Závěr

Spotřeba paliva (l/100 km)

Kombinace

Zprůměrovaná hodnota FCCD



Konečná hodnota FCCD



2.1.1.3.3    Spotřeba paliva u hybridních elektrických vozidel s externím nabíjením vážená faktorem použití UF

Spotřeba paliva (l/100 km)

Kombinace

Vypočtená hodnota FCweighted



2.1.1.3.4    Spotřeba paliva u hybridních vozidel s palivovými články s jiným než externím nabíjením v případě zkoušky typu 1 v režimu nabíjení-udržování

Údaje v tomto oddíle je třeba uvést zvlášť za každý provozní režim podrobený zkouškám (primární režim nebo nejlepší režim nebo nejhorší režim, podle dané situace)

Spotřeba (kg/100 km)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Kombinace

Naměřené hodnoty











Korekční koeficient RCB











Konečné hodnoty FCp/ FCc











2.1.1.4.   AKČNÍ DOSAHY (V PŘÍSLUŠNÝCH PŘÍPADECH)

2.1.1.4.1    Akční dosahy u hybridních elektrických vozidel s externím nabíjením (v příslušných případech)

2.1.1.4.1.1   Elektrický akční dosah na baterii

Zkouška 1

AER (km)

Městský provoz

Kombinovaný provoz

Naměřené nebo vypočtené hodnoty AER





Deklarovaná hodnota



Zkouška 2 (v příslušných případech)

Tentýž bod

Zkouška 3 (v příslušných případech)

Tentýž bod

Závěr

AER (km)

Městský provoz

Kombinovaný provoz

Zprůměrovaná hodnota AER (v příslušných případech)





Konečné hodnoty AER





2.1.1.4.1.2   Ekvivalentní elektrický akční dosah na baterii

EAER (km)

Městský provoz

Kombinovaný provoz

Konečné hodnoty EAER





2.1.1.4.1.3   Skutečný akční dosah v režimu nabíjení-vybíjení

RCDA (km)

Kombinace

Konečná hodnota RCDA



2.1.1.4.1.4   Akční dosah v rámci cyklů v režimu nabíjení-vybíjení

Zkouška 1

RCDC (km)

Kombinace

Konečná hodnota RCDC



Indexové číslo přechodového cyklu



REEC potvrzovacího cyklu (%)



Zkouška 2 (v příslušných případech)

Tentýž bod

Zkouška 3 (v příslušných případech)

Tentýž bod

2.1.1.4.2   Akční dosahy u výhradně elektrických vozidel – akční dosah výhradně na elektřinu (v příslušných případech)

Zkouška 1

PER (km)

Městský provoz

Kombinovaný provoz

Vypočtené hodnoty PER





Deklarovaná hodnota



Zkouška 2 (v příslušných případech)

Tentýž bod

Zkouška 3 (v příslušných případech)

Tentýž bod

Závěr

PER (km)

Městský provoz

Kombinovaný provoz

Zprůměrovaná hodnota PER





Konečné hodnoty PER





2.1.1.5   SPOTŘEBA ELEKTRICKÉ ENERGIE (V PŘÍSLUŠNÝCH PŘÍPADECH)

2.1.1.5.1   Spotřeba elektrické energie u hybridních elektrických vozidel s externím nabíjením (v příslušných případech)

2.1.1.5.1.1   Spotřeba elektrické energie EC

EC (Wh/km)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Městský provoz

Kombinovaný provoz

Konečné hodnoty EC













2.1.1.5.1.2   Spotřeba elektrické energie v režimu nabíjení-vybíjení vážená faktorem použití UF

Zkouška 1

ECAC,CD (Wh/km)

Kombinace

Vypočtená hodnota ECAC,CD



Zkouška 2 (v příslušných případech)

Tentýž bod

Zkouška 3 (v příslušných případech)

Tentýž bod

Závěr (v příslušných případech)

ECAC,CD (Wh/km)

Kombinace

Zprůměrovaná hodnota ECAC,CD



Konečná hodnota



2.1.1.5.1.3.   Spotřeba elektrické energie vážená faktorem použití UF

Zkouška 1

ECAC,weighted (Wh)

Kombinace

Vypočtená hodnota ECAC,weighted



Zkouška 2 (v příslušných případech)

Tentýž bod

Zkouška 3 (v příslušných případech)

Tentýž bod

Závěr (v příslušných případech)

ECAC,weighted (Wh/km)

Kombinace

Zprůměrovaná hodnota ECAC,weighted



Konečná hodnota



2.1.1.5.2.   Spotřeba elektrické energie u výhradně elektrických vozidel (v příslušných případech)

Zkouška 1

EC (Wh/km)

Městský provoz

Kombinovaný provoz

Vypočtené hodnoty EC





Deklarovaná hodnota



Zkouška 2 (v příslušných případech)

Tentýž bod

Zkouška 3 (v příslušných případech)

Tentýž bod

EC (Wh/km)

Nízká hodnota

Střední hodnota

Vysoká hodnota

Velmi vysoká hodnota

Městský provoz

Kombinovaný provoz

Zprůměrovaná hodnota EC













Konečné hodnoty EC













2.1.2   NÍZKÁ ÚROVEŇ (VL – VEHICLE LOW) (V PŘÍSLUŠNÝCH PŘÍPADECH)

Opakujte bod 2.1.1.

2.1.3   STŘEDNÍ ÚROVEŇ (VM – VEHICLE M) (V PŘÍSLUŠNÝCH PŘÍPADECH)

Opakujte bod 2.1.1.

2.1.4   KONEČNÉ HODNOTY NORMOVANÝCH EMISÍ (V PŘÍSLUŠNÝCH PŘÍPADECH)

Znečišťující látky

CO

(mg/km)

THC (a)

(mg/km)

NMHC (a)

(mg/km)

NOx

(mg/km)

THC+NOx (b)

(mg/km)

PM

(mg/km)

PN

(#.1011/km)

Nejvyšší hodnoty (5)















2.2   ZKOUŠKA TYPU 2 (a) (ne ATCT)

Zahrnuty jsou údaje o emisích požadované při technických prohlídkách

Zkouška

CO (% obj.)

Lambda

Otáčky motoru (min–1)

Teplota oleje (°C)

Volnoběžné otáčky







Zvýšené volnoběžné otáčky









2.3   ZKOUŠKA TYPU 3 (a) (ne ATCT)

Emise plynů z klikové skříně do ovzduší: žádné

2.4   ZKOUŠKA TYPU 4 (a) (ne ATCT)

Viz protokol(y)

:



2.5   ZKOUŠKA TYPU 5 (ne ATCT)

Viz protokol(y) týkající se rodiny s ohledem na životnost

:



Cyklus typu 1/I pro zkoušky normovaných emisí

:

dílčí příloha 4 k příloze XXI nebo předpis EHK OSN č. 83 (6)

2.6   ZKOUŠKA EMISÍ V REÁLNÉM PROVOZU (RDE) (ne ATCT)

Číslo rodiny podle RDE

:

MSxxxx

Viz protokol(y) týkající se rodiny

:



2.7   ZKOUŠKA TYPU 6 (a) (ne ATCT)

Datum zkoušek

:

(den/měsíc/rok)

Místo zkoušek

:



Způsob nastavení vozidlového dynamometru

:

dojezd (odkaz – jízdní zatížení)

Setrvačná hmotnost (kg)

:



V případě odchylky od vozidla typu 1

:



Pneumatiky

:



Značka

:



Typ

:



Rozměry pneumatik (přední/zadní)

:



Obvod (m)

:



Tlak v pneumatikách (kPa)

:




Znečišťující látky

CO

(g/km)

HC

(g/km)

Zkouška

1





2





3





Průměrná hodnota





Mezní hodnota





2.8   PALUBNÍ DIAGNOSTICKÝ SYSTÉM (ne ATCT)

Viz protokol(y) týkající se rodiny

:



2.9   ZKOUŠKA OPACITY KOUŘE (b) (ne ATCT)

2.9.1   ZKOUŠKA PŘI USTÁLENÝCH OTÁČKÁCH

Viz protokol(y) týkající se rodiny

:



2.9.2   ZKOUŠKA PŘI VOLNÉ AKCELERACI

Naměřená hodnota absorpce (m–1)

:



Korigovaná hodnota absorpce (m–1)

:



2.10   VÝKON MOTORU (ne ATCT)

Viz protokol(y) týkající se rodiny

:



2.11   INFORMACE OHLEDNĚ TEPLOTY TÝKAJÍCÍ SE VH (VEHICLE HIGH)

Teplota chladicí kapaliny motoru na konci doby odstavení (°C)

dílčí příloha 6a bod 3.9.2

:



Průměrná teplota odstavného místa za poslední 3 hodiny (°C)

dílčí příloha 6a bod 3.9.2

:



Rozdíl mezi konečnou teplotou chladicí kapaliny motoru a průměrnou teplotou odstavného místa za poslední 3 hodiny ?T_ATCT (°C)

dílčí příloha 6a bod 3.9.3

:



Minimální doba odstavení tsoak_ATCT (s)

dílčí příloha 6a bod 3.9.1

:



Umístění čidla teploty

dílčí příloha 6a bod 3.9.5

:



Příloha zkušebního protokolu (neplatí pro zkoušku ATCT a výhradně elektrická vozidla),

1 –

V elektronické podobě – všechny vstupní údaje pro srovnávací nástroj podle bodu 2.4 přílohy 1 prováděcích nařízení (EU) 2017/1152 a (EU) 2017/1153.

Označení vstupního souboru: …

2 –

Výstup Co2mpas:

3 –

Výsledky zkoušek NEDC (v příslušných případech)


(1)  Uveďte hodící se.

(2)  FCF: korekční faktor rodiny pro účely korekce ohledně teplotních podmínek reprezentativních pro daný region (ATCT)

Viz protokol(y) týkající se rodiny s ohledem na FCF

(3)  korekce podle přílohy XXI dodatku 2 dílčí přílohy 6 tohoto nařízení pro vozidla se spalovacím motorem, KCO2 pro hybridní elektrická vozidla

(4)  Vypočtené ze srovnaných hodnot CO2

(5)  pro každou znečišťující látku v rámci všech výsledků zkoušek VH, VL (v příslušných případech) a VIM (v příslušných případech)

(6)  Uveďte hodící se.


Dodatek 8b

Protokol o zkoušce jízdního zatížení

Pro zkoušku, jejímž účelem je stanovení jízdního zatížení, se jako minimum požadují alespoň následující údaje, přicházejí-li v úvahu.

Číslo PROTOKOLU

ŽADATEL



Výrobce



ÚČEL ZKOUŠEK

Stanovení jízdního zatížení vozidla

Zkoušený předmět



Značka

:





Typ

:



ZÁVĚR

Předmět podrobený zkouškám splňuje požadavky uvedené v kolonce „účel zkoušek“.


MÍSTO,

DD/MM/RRRR

1.   DOTČENÉ VOZIDLO / DOTČENÁ VOZIDLA

Dotčená značka / dotčené značky

:



Dotčený typ / dotčené typy

:



Obchodní název

:



Maximální rychlost (km/h)

:



Hnací náprava/nápravy

:



2.   POPIS ZKOUŠENÝCH VOZIDEL

2.1   OBECNĚ

Neprovádí-li se interpolace: popíše se vozidlo, které z hlediska energetické náročnosti představuje nejnepříznivější případ.

2.1.1   Vysoká úroveň (VH – Vehicle High)

Značka

:



Typ

:



Verze

:



Energetická náročnost cyklu za úplný cyklus WLTC třídy 3, nezávisle na třídě vozidla

:



Odchylka ze sériové výroby

:



Počet ujetých kilometrů

:



2.1.2   Nízká úroveň (VL – Vehicle Low)

Značka

:



Typ

:



Verze

:



Energetická náročnost cyklu za úplný cyklus WLTC třídy 3, nezávisle na třídě vozidla

:

(4 až 35 % na základě HR)

Odchylka ze sériové výroby

:



Počet ujetých kilometrů

:



2.1.3   Reprezentativní vozidlo rodiny podle matice jízdního zatížení (v příslušných případech)

Značka

:



Typ

:



Verze

:



Energetická náročnost cyklu za úplný cyklus WLTC

:



Odchylka ze sériové výroby

:



Počet ujetých kilometrů

:



2.2   HMOTNOSTI

2.2.1   Vysoká úroveň (VH – Vehicle High)

Zkušební hmotnost (kg)

:



Průměrná hmotnost mav (kg)

:

(průměr před zkouškou a po ní)

Rotační hmotnost mr (kg)

:

3 % (MRO + 25 kg) nebo naměřená hodnota

Rozložení hmotnosti

vpředu

:



vzadu

:



2.2.2.   Nízká úroveň (VL – Vehicle Low)

Pro úroveň VL uveďte stejné údaje jako podle bodu 2.2.1

2.2.3   Reprezentativní vozidlo rodiny podle matice jízdního zatížení (v příslušných případech)

Zkušební hmotnost (kg)

:



Průměrná hmotnost mav (kg)

:

(průměr před zkouškou a po ní)

Maximální technicky přípustná hmotnost naloženého vozidla (? 3 000  kg)

:



Odhadovaný aritmetický průměr hmotnosti nepovinného vybavení

:



Rozložení hmotnosti

vpředu

:



vzadu

:



2.3   PNEUMATIKY

2.3.1   Vysoká úroveň (VH – Vehicle High)

Označení rozměru

:

přední/zadní (pokud se liší)

Značka

:

přední/zadní (pokud se liší)

Typ

:

přední/zadní (pokud se liší)

Valivý odpor (kgf/1 000  kg)

vpředu

:



vzadu

:



Tlak vpředu (kPa)

:



Tlak vzadu (kPa)

:



2.3.2   Nízká úroveň (VL – Vehicle Low)

Pro úroveň VL uveďte stejné údaje jako podle bodu 2.3.1

2.3.3   Reprezentativní vozidlo rodiny podle matice jízdního zatížení (v příslušných případech)

Pro reprezentativní vozidlo uveďte stejné údaje jako podle bodu 2.3.1

2.4   KAROSERIE

2.4.1   Vysoká úroveň (VH – Vehicle High)

Typ

:

AA/AB/AC/AD/AE/AF BA/BB/BC/BD

Verze

:



Aerodynamická zařízení





Pohyblivé aerodynamické části karoserie

:

ano/ne (pokud ano, připojte seznam)

Seznam namontovaných aerodynamických zařízení

:



2.4.2   Nízká úroveň (VL – Vehicle Low)

Pro úroveň VL uveďte stejné údaje jako podle bodu 2.4.1

Delta (Cd*Af)LH ve srovnání s VH

:



2.4.3   Reprezentativní vozidlo rodiny podle matice jízdního zatížení (v příslušných případech)

Popis tvaru karoserie

:

Skříň ve tvaru kvádru (nelze-li určit žádný reprezentativní tvar karoserie úplného vozidla)

Pro reprezentativní vozidlo uveďte případně stejné údaje jako podle bodu 2.4.1

Čelní plocha Afr

:



2.5   HNACÍ ÚSTROJÍ

2.5.1   Vysoká úroveň (VH – Vehicle High)

Kód motoru

:



Druh převodovky

:

manuální, automatická, s plynule měnitelným převodem

Model převodovky

(kódy výrobce)

:

(jmenovitý točivý moment a počet spojek ? je třeba uvést v informačním dokumentu)

Dotčené modely převodovky

(kódy výrobce)

:



Otáčky motoru v poměru k rychlosti vozidla

:

Rychlostní stupeň

Převodový poměr

Poměr N/V

1.

1/..



2.

1..



3.

1/..



4.

1/..



5.

1/..



6.

1/..



..





..





Elektrický stroj / elektrické stroje v poloze N

:

nepoužije se (žádný elektrický stroj ani režim dojezdu)

Druh a počet elektrických strojů

:

druh konstrukce: asynchronní/synchronní…

Druh chladicího média

:

vzduch, kapalina, …

2.5.2.   Nízká úroveň (VL – Vehicle Low)

Pro úroveň VL uveďte stejné údaje jako podle bodu 2.5.1

2.6   VÝSLEDKY ZKOUŠEK

2.6.1.   Vysoká úroveň (VH – Vehicle High)

Datum zkoušek

:

dd/mm/rrrr


NA SILNICI (Příloha XXI dílčí příloha 4 bod 4)

Zkušební metoda

:

dojezdová metoda (příloha XXI dílčí příloha 4 bod 4.3)

nebo metoda měření točivého momentu (příloha XXI dílčí příloha 4 bod 4.4)

Zkušební zařízení (název / místo / označení zkušební dráhy)

:



Režim dojezdu

:

ano/ne

Seřízení kol

:

hodnoty sbíhavosti a odklonu kol

Maximální referenční rychlost (km/h)

příloha XXI dílčí příloha 4 bod 4.2.4.1.2

:



Anemometrie

:

stacionární

nebo ve vozidle: vliv anemometrie (cd*A) a případná korekce

Číslo úseku/úseků

:



Vítr

:

průměrné a nejvyšší hodnoty a směr vzhledem ke směru zkušební dráhy

Tlak vzduchu

:



Teplota (střední hodnota)

:



Korekce větru

:

ano/ne

Úprava tlaku v pneumatikách

:

ano/ne

Předběžné výsledky

:

Metoda točivého momentu:

c0=

c1=

c2=

Dojezdová metoda:

f0

f1

f2

Konečné výsledky



Metoda točivého momentu:

c0=

c1=

c2=

a

f0=

f1=

f2=

Dojezdová metoda:

f0=

f1=

f2=

nebo

METODA AERODYNAMICKÉHO TUNELU (Příloha XXI dílčí příloha 4 bod 6)

Zkušební zařízení (název / místo / označení dynamometru)

:



Kvalifikace zařízení

:

označení a datum protokolu

Dynamometr

Druh dynamometru

:

pásový nebo vozidlový dynamometr

Metoda

:

metoda stabilizované rychlosti nebo decelerační metoda

Zahřívání

:

zahřívání na dynamometru nebo jízdou vozidla

Korekce válcové křivky

(příloha XXI dílčí příloha 4 bod 6.6.3)

:

(pro vozidlový dynamometr, v příslušných případech)

Metoda nastavení vozidlového dynamometru

:

Pevně stanovený průběh / iterativní / alternativní s vlastním cyklem zahřátí

Naměřený koeficient aerodynamického odporu vynásobený čelní plochou

:
