(EU) 2022/938Prováděcí nařízení Komise (EU) 2022/938 ze dne 26. července 2022, kterým se mění prováděcí nařízení (EU) 2017/373, pokud jde o požadavky na katalog leteckých dat a leteckou informační příručku

Publikováno: Úř. věst. L 209, 10.8.2022, s. 1-61 Druh předpisu: Prováděcí nařízení
Přijato: 26. července 2022 Autor předpisu: Evropská komise
Platnost od: 30. srpna 2022 Nabývá účinnosti: 30. srpna 2022
Platnost předpisu: Ano Pozbývá platnosti:
Původní znění předpisu

Text předpisu s celou hlavičkou je dostupný pouze pro registrované uživatele.



10.8.2022

CS

Úřední věstník Evropské unie

L 209/1


PROVÁDĚCÍ NAŘÍZENÍ KOMISE (EU) 2022/938

ze dne 26. července 2022,

kterým se mění prováděcí nařízení (EU) 2017/373, pokud jde o požadavky na katalog leteckých dat a leteckou informační příručku

EVROPSKÁ KOMISE,

s ohledem na Smlouvu o fungování Evropské unie,

s ohledem na nařízení Evropského parlamentu a Rady (EU) 2018/1139 ze dne 4. července 2018 o společných pravidlech v oblasti civilního letectví a o zřízení Agentury Evropské unie pro bezpečnost letectví, kterým se mění nařízení (ES) č. 2111/2005, (ES) č. 1008/2008, (EU) č. 996/2010, (EU) č. 376/2014 a směrnice Evropského parlamentu a Rady 2014/30/EU a 2014/53/EU a kterým se zrušuje nařízení Evropského parlamentu a Rady (ES) č. 552/2004 a (ES) č. 216/2008 a nařízení Rady (EHS) č. 3922/91 (1), a zejména na čl. 43 odst. 1 písm. a) a f) a čl. 62 odst. 15 písm. a) a c) uvedeného nařízení,

vzhledem k těmto důvodům:

(1)

Prováděcí nařízení Komise (EU) 2017/373 (2) stanoví společné požadavky na poskytovatele služeb v oblasti uspořádání letového provozu / letových navigačních služeb (ATM/ANS) a jiných funkcí sítě uspořádání letového provozu pro všeobecný letový provoz a dohled nad nimi.

(2)

Dne 8. června 2020 přijala Mezinárodní organizace pro civilní letectví (ICAO) změnu 1 Postupů pro letové navigační služby – správa leteckých informací (PANS-AIM, dokument 10066), která zavádí nová ustanovení týkající se obsahu a struktury letecké informační příručky (AIP) a katalogu leteckých dat, která jsou ve smluvních státech ICAO použitelná od 4. listopadu 2021. Tato ustanovení by měla být zohledněna v prováděcím nařízení (EU) 2017/373, a zejména ve společných požadavcích na poskytovatele služeb stanovených v příloze III (část ATM/ANS.OR) a ve specifických požadavcích na poskytovatele leteckých informačních služeb stanovených v příloze VI (část AIS) uvedeného prováděcího nařízení.

(3)

Jedním z prvků nezbytných pro provádění koncepce provozu za každého počasí zavedené nařízením Komise (EU) č. 965/2012 (3) a nařízením Komise (EU) č. 139/2014 (4) je dostupnost relevantních informací o letišti v AIP prezentovaných standardizovaným způsobem. Stávající struktura a obsah některých částí AIP odráží starší ustanovení přílohy 14 Úmluvy o mezinárodním civilním letectví podepsané dne 7. prosince 1944 v Chicagu (dále jen „Chicagská úmluva“) týkající se měření tření, a tudíž nestanoví zveřejňování leteckých informací nezbytných pro implementaci globálního formátu ICAO pro podávání zpráv prostřednictvím AIP. Ustanovení týkající se obsahu a struktury AIP uvedená v příloze VI (část AIS) nařízení (EU) 2017/373 by proto měla být změněna.

(4)

Aby byl zajištěn soulad s definicemi obsaženými v nařízení (EU) č. 965/2012 a nařízení (EU) č. 139/2014, měly by být změněny definice týkající se koncepce provozu za každého počasí stanovené v příloze I (Definice) nařízení (EU) 2017/373. Aby se zajistilo, že zprávy SNOWTAM budou vydávány za všech nezbytných provozních podmínek, měla by být dále změněna definice zprávy SNOWTAM obsažená v příloze I (Definice) nařízení (EU) 2017/373, aby byla v souladu s definicí stanovenou v příloze 15 Chicagské úmluvy a v nařízení (EU) č. 139/2014.

(5)

Podle současných pokynů pro vyplnění formátu SNOWTAM není možné vydat zprávu SNOWTAM za určitých provozních podmínek dráhy, což má vliv na správnou implementaci globálního formátu pro podávání zpráv o stavu povrchu dráhy. Za účelem zajištění souladu s nařízením (EU) č. 139/2014 by proto měly být tyto pokyny stanovené v příloze VI nařízení (EU) 2017/373 změněny.

(6)

Nařízení (EU) 2017/373 by proto mělo být odpovídajícím způsobem změněno.

(7)

Opatření stanovená tímto nařízením jsou v souladu se stanoviskem Agentury Evropské unie pro bezpečnost letectví č. 03/2022.

(8)

Opatření stanovená tímto nařízením jsou v souladu se stanoviskem výboru zřízeného podle článku 127 nařízení (EU) 2018/1139,

PŘIJALA TOTO NAŘÍZENÍ:

Článek 1

Přílohy I, III a VI nařízení (EU) 2017/373 se mění v souladu s přílohou I, II a III tohoto nařízení.

Článek 2

Toto nařízení vstupuje v platnost dvacátým dnem po vyhlášení v Úředním věstníku Evropské unie.

Toto nařízení je závazné v celém rozsahu a přímo použitelné ve všech členských státech.

V Bruselu dne 26. července 2022.

Za Komisi

Předsedkyně

Ursula VON DER LEYEN


(1)  Úř. věst. L 212, 22.8.2018, s. 1.

(2)  Prováděcí nařízení Komise (EU) 2017/373 ze dne 1. března 2017, kterým se stanoví společné požadavky na poskytovatele služeb v oblasti uspořádání letového provozu / letových navigačních služeb a jiných funkcí sítě uspořádání letového provozu a dohled nad nimi, zrušují nařízení (ES) č. 482/2008, prováděcí nařízení (EU) č. 1034/2011, (EU) č. 1035/2011 a (EU) 2016/1377 a mění nařízení (EU) č. 677/2011 (Úř. věst. L 62, 8.3.2017, s. 1).

(3)  Nařízení Komise (EU) č. 965/2012 ze dne 5. října 2012, kterým se stanoví technické požadavky a správní postupy týkající se letového provozu podle nařízení Evropského parlamentu a Rady (ES) č. 216/2008 (Úř. věst. L 296, 25.10.2012, s. 1).

(4)  Nařízení Komise (EU) č. 139/2014 ze dne 12. února 2014, kterým se stanoví požadavky a správní postupy týkající se letišť podle nařízení Evropského parlamentu a Rady (ES) č. 216/2008 (Úř. věst. L 44, 14.2.2014, s. 1).


PŘÍLOHA I

Příloha I prováděcího nařízení (EU) 2017/373 se mění takto:

1)

Vkládá se nový bod 38a, který zní:

„38a)

„konvenční navigační tratí“ se rozumí trať ATS stanovená odkazem na prostředky pozemní navigace;“.

2)

Bod 206 se nahrazuje tímto:

„206)

„provozem za podmínek nízké dohlednosti (LVO)“ se rozumí přiblížení nebo vzlety na dráze s dráhovou dohledností (RVR) nižší než 550 m nebo s výškou rozhodnutí nižší než 200 ft;“.

3)

Vkládá se nový bod 206 a, který zní:

„206a)

„postupy za podmínek nízké dohlednosti“ se rozumí postupy používané na letišti k zajištění bezpečnosti při provozu za podmínek nízké dohlednosti;“.

4)

Vkládá se nový bod 212 a, který zní:

„212a)

„provozem s provozními zápočty“ se rozumí provoz s použitím konkrétního letadla nebo pozemního vybavení nebo kombinace letadla a pozemního vybavení, který umožňuje kteroukoli z těchto možností:

a)

použití nižších než standardních letištních minim pro konkrétní klasifikaci provozu;

b)

požadavky na dohlednost lze splnit nebo snížit;

c)

vyžaduje se méně pozemních zařízení;“.

5)

Bod 231 se nahrazuje tímto:

„231)

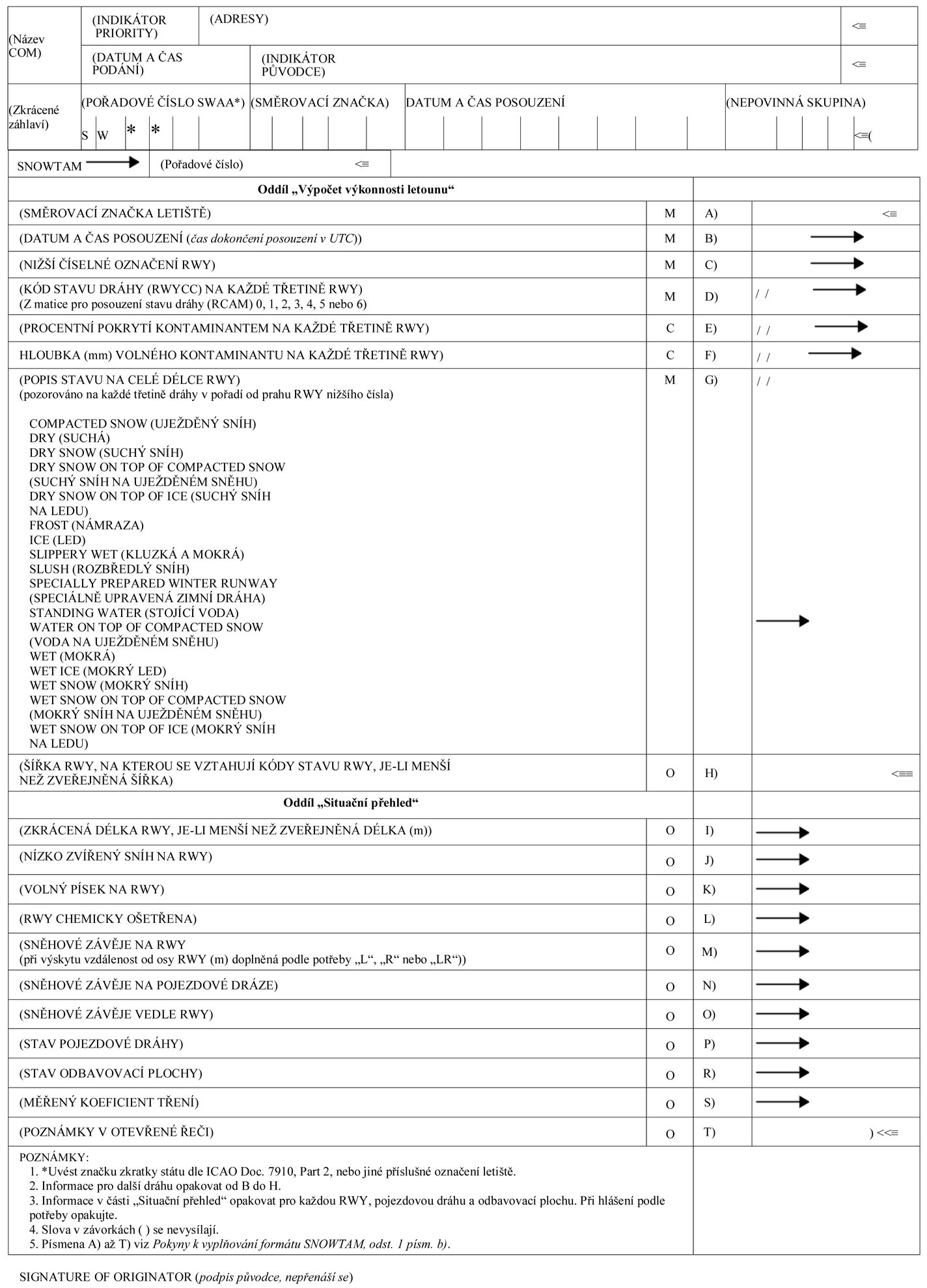

zkratkou „SNOWTAM“ se označuje zvláštní série zpráv NOTAM ve standardním formátu, která poskytuje zprávy o stavu povrchu dráhy, jež informují o výskytu nebo ukončení nebezpečných podmínek v důsledku sněhu, ledu, rozbředlého sněhu, námrazy, stojící vody nebo vody související se sněhem, rozbředlým sněhem, ledem či námrazou na pohybové ploše;“.


PŘÍLOHA II

Dodatek 1 k příloze III prováděcího nařízení (EU) 2017/373 se mění takto:

(1)

Tabulka 1. Data o letišti, se nahrazuje tímto:

„1.   Data o letišti

Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

Letiště/ heliport







Vymezená oblast na zemi nebo na vodě (včetně všech budov, vybavení a zařízení) určená k používání buď zcela, nebo zčásti, pro přílet, odlet a pozemní pohyb letadel.















Označení





Označení letiště/ heliportu

















Směrovací značka ICAO

Text

Čtyřpísmenná směrovací značka ICAO letiště/heliportu, jak je uvedena v dokumentu ICAO č. 7910 „Location Indicators“ (směrovací značky)

Existuje-li















Označení IATA

Text

Identifikátor přidělený místu v souladu s pravidly IATA (rezoluce č. 767)

Existuje-li















Ostatní

Text

Místně definovaný identifikátor letiště, pokud je jiný než směrovací značka ICAO















Název



Text

Primární oficiální název letiště určený příslušným úřadem















Obsluhované město



Text

Celé jméno (volný text) města jemuž letiště/ heliport slouží















Typ povoleného provozu























Mezinárodní/vnitrostátní

Seznam kódů

Údaj o tom, zda jsou na letišti/ heliportu povoleny mezinárodní a/nebo vnitrostátní lety

















Pravidla pro let podle přístrojů (IFR)/pravidla pro let za viditelnosti (VFR)

Seznam kódů

Údaj o tom, zda jsou na letišti/ heliportu povoleny lety podle pravidel IFR a/nebo VFR

















Pravidelné/nepravidelné

Seznam kódů

Údaj o tom, zda jsou na letišti/ heliportu povoleny pravidelné a/nebo nepravidelné lety

















Civilní/vojenské

Seznam kódů

Údaj o tom, zda jsou na letišti/ heliportu povoleny lety civilní obchodní letecké dopravy a/nebo všeobecné letecké dopravy a/nebo vojenské lety

















Omezení použití

Text

Údaj o tom, zda jsou letiště nebo heliport nepřístupné veřejnosti (k používání pouze pro majitele)















Typ heliportu



Text

Typ heliportu (povrchový, vyvýšený, na palubě lodi nebo helidek)















Typ kontroly



Text

Údaj o tom, zda je letiště pod civilní kontrolou, vojenskou kontrolou nebo společnou kontrolou















Certifikované



Text

Údaj o tom, zda letiště je či není certifikované v souladu s pravidly ICAO nebo nařízením (EU) č. 139/2014















Datum vydání osvědčení



Datum

Datum, kdy příslušný úřad vydal osvědčení pro letiště















Datum konce platnosti osvědčení



Datum

Datum, kdy osvědčení pro letiště ztrácí platnost















Nadmořská výška letiště























Nadmořská výška

Nadmořská výška

Svislá vzdálenost nejvyššího bodu přistávací plochy nad střední hladinou moře (MSL)



0,5 m

Důležitá

Zjišťováno

1 m/1 ft

1 m/1 ft





Zvlnění geoidu

Výška

Zvlnění geoidu ve výšce letiště/heliportu nad mořem

Kde je to vhodné

0,5 m

Důležitá

Zjišťováno

1 m/1 ft

1 m/1 ft



Referenční teplota



Hodnota

Měsíční střední hodnota denní maximální teploty na letišti pro nejteplejší měsíc roku; tato teplota musí být zprůměrována za určitý počet let.















Střední nízká teplota



Hodnota

Střední hodnota nejnižší teploty ve výšce letiště nad mořem v nejchladnějším měsíci roku na základě údajů za posledních pět let



5 stupňů











Magnetická deklinace





Úhlový rozdíl mezi skutečným a magnetickým severem

















Úhel

Úhel

Hodnota úhlu magnetické deklinace



1 stupeň

Důležitá

Zjišťováno

1 stupeň

1 stupeň





Datum

Datum

Datum, ke kterému měla magnetická deklinace odpovídající hodnotu

















Roční změna

Hodnota

Roční rychlost změny magnetické deklinace















Vztažný bod





Stanovená zeměpisná poloha letiště

















Poloha

Bod

Zeměpisná poloha vztažného bodu letiště



30 m

Běžná

Zjišťováno/vypočteno

1 vteřina

1 vteřina





Místo

Text

Poloha vztažného bodu na letišti

















Směr

Text

Směr vztažného bodu letiště ze středu města, které letiště obsluhuje

















Vzdálenost

Vzdálenost

Vzdálenost vztažného bodu letiště od středu města, které letiště obsluhuje













Ukazatel směru přistání







Zařízení pro vizuální signalizaci směru aktuálně určeného pro přistání a pro vzlet















Umístění



Text

Umístění ukazatele směru přistání















Osvětlení



Text

Osvětlení ukazatele směru přistání

Existuje-li











Sekundární napájení























Vlastnosti



Text

Popis sekundárního napájení















Doba přepnutí



Hodnota

Doba přepnutí na sekundární napájení













Anemometr







Zařízení používané k měření rychlosti větru















Umístění



Text

Umístění anemometru















Osvětlení



Text

Osvětlení anemometru

Existuje-li











Letištní maják (ABN) / poznávací maják (IBN)







Letištní maják / poznávací maják používaný k označení místa letiště při pohledu ze vzduchu















Umístění



Text

Umístění letištního majáku / poznávacího majáku

Existuje-li













Vlastnosti



Text

Popis letištního majáku / poznávacího majáku















Provozní doba



Harmonogram

Provozní doba letištního majáku / poznávacího majáku













Ukazatel směru větru























Umístění



Text

Umístění ukazatele směru větru















Osvětlení



Text

Osvětlení ukazatele směru větru













Místo pozorování dráhové dohlednosti (RVR)







Místo pozorování RVR















Poloha



Bod

Zeměpisná poloha míst pozorování RVR













Oblast kmitočtu







Určená část pojezdové plochy, kde ATC nebo pozemní řízení vyžadují konkrétní kmitočet















Stanice



Text

Název stanice poskytující službu















Kmitočet



Hodnota

Kmitočet stanice poskytující službu















Hranice



Polygon

Hranice plochy oblasti kmitočtu













Kritický bod







Místo na pohybové ploše letiště s historií nebo možným rizikem srážky či narušení dráhy, kde je nutná zvýšená pozornost pilotů/řidičů















Identifikátor



Text

Identifikátor kritického bodu















Vysvětlivky



Text

Další informace o kritickém bodu















Geometrie



Polygon

Zeměpisná oblast kritického bodu














Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

Dráha (RWY)







Vymezená pravoúhlá oblast na pozemním letišti upravená pro přistání a vzlety letadel















Označení



Text

Úplné textové označení dráhy používané k jednoznačné identifikaci dráhy na letišti/heliportu (např. 09/27, 02R/20L, RWY 1)















Jmenovitá délka



Vzdálenost

Oznámený podélný rozsah dráhy pro provozní výpočty (výpočty výkonnosti)



1 m

Kritická

Zjišťováno

1 m/1 ft

1 m



Jmenovitá šířka



Vzdálenost

Oznámený příčný rozsah dráhy pro provozní výpočty (výpočty výkonnosti)



1 m

Důležitá

Zjišťováno

1 m/1 ft

1 m



Geometrie



Polygon

Geometrie prvku dráhy (RWY), posunutá oblast dráhy a křižovatka dráhy















Body osy























Poloha

Bod

Zeměpisná poloha osy dráhy (RWY) na každém konci dráhy, na dojezdové dráze (SWY) a na počátku každé oblasti dráhy letu při vzletu, jakož i při každé významné změně sklonu RWY a SWY

Definice bod 3.8.4.2 přílohy 4

1 m

Kritická

Zjišťováno









Nadmořská výška

Nadmořská výška

Nadmořská výška odpovídajícího bodu osy. Pro nepřesná přístrojová přiblížení se všechny významné vysoké a nízké mezilehlé body na dráze změří s přesností jedné poloviny metru nebo stopy (ft.)



0,25 m

Kritická

Zjišťováno









Zvlnění geoidu

Výška

Zvlnění geoidu v odpovídajícím bodě osy















Výstupní čára dráhy























Výstupní naváděcí čára

Čára

Zeměpisná poloha výstupní čáry dráhy



0,5 m

Důležitá

Zjišťováno

1/100 vteřiny

1 vteřina





Barva

Text

Barva výstupní čáry dráhy

















Druh

Text

Styl výstupní čáry dráhy

















Směrovost

Seznam kódů

Směrovost výstupní čáry dráhy (jednosměrná nebo obousměrná)















Druh povrchu



Text

Druh povrchu dráhy















Síla























Klasifikační číslo vozovky (PCN)

Text

PCN

















Druh vozovky

Text

Určení druhu vozovky pro klasifikační číslo letadla – klasifikační číslo vozovky (ACN-PCN)

















Kategorie podloží

Text

Kategorie pevnosti podloží RWY

















Přípustný tlak

Text

Nejvyšší přípustná kategorie tlaku v pneumatikách nebo nejvyšší přípustná hodnota tlaku v pneumatikách

















Metoda hodnocení

Text

Použitá metoda hodnocení















Pás





Vymezená oblast zahrnující RWY a SWY, je-li poskytována s cílem:

snížit riziko poškození letadel, která vyjedou z dráhy; a

ochránit letadla přelétávající nad dráhou během vzletu nebo přistávání

















Délka

Vzdálenost

Podélný rozsah pásu dráhy

















Šířka

Vzdálenost

Příčný rozsah pásu dráhy

















Druh povrchu

Text

Druh povrchu pásu dráhy















Krajnice





Oblast přiléhající k okraji vozovky, upravená tak, aby poskytovala přechodovou plochu mezi vozovkou a sousedícím povrchem

















Geometrie

Polygon

Zeměpisná poloha krajnic dráhy

















Druh povrchu

Text

Druh povrchu krajnice dráhy

















Šířka

Vzdálenost

Šířka krajnice RWY



1 m

Důležitá

Zjišťováno

1 m/1 ft





Ochranná plocha





Speciálně upravený povrch přiléhající ke konci dráhy tak, aby odstranil erozivní účinek mohutných sil větru produkovaných letouny na začátku jejich rozjezdu při vzletu

















Geometrie

Polygon

Zeměpisná poloha ochranné plochy















Bezpřekážkový prostor



Text

Existence bezpřekážkového prostoru pro dráhu přesného přiblížení kategorie I

Je-li poskytován













Značení dráhy























Typ

Text

Druh značení dráhy

















Popis

Text

Popis značení RWY

















Geometrie

Polygon

Zeměpisná poloha značení dráhy















Délka osy dráhy























Délka

Vzdálenost

Podélný rozsah světel osy dráhy

















Rozestupy

Vzdálenost

Rozestupy světel osy dráhy

















Barva

Text

Barva světel osy dráhy

















Intenzita

Text

Intenzita světel osy dráhy

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých světel osy dráhy















Délka okraje dráhy























Délka

Vzdálenost

Podélný rozsah postranních světel dráhy

















Rozestupy

Vzdálenost

Rozestupy postranních světel dráhy

















Barva

Text

Barva postranních světel dráhy

















Intenzita

Text

Intenzita postranních světel dráhy

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých postranních světel dráhy















Referenční kód





Účelem referenčního kódu je zajistit jednoduchou metodu pro vzájemné propojení řady specifikací týkajících se vlastností letišť s cílem poskytnout soubor zařízení letišť, která jsou vhodná pro letouny určené k provozu na letišti.

















Číslo

Seznam kódů

Číslo založené na jmenovité délce dráhy vzletu letounu

















Písmeno

Seznam kódů

Písmeno založené na rozpětí křídel letounu a na vnější rozteči kol hlavního podvozku















Omezení



Text

Popis omezení uvalených na dráhu













Směr dráhy























Označení



Text

Úplné textové označení směru přistání a vzletu – příklady: 27, 35L, 01R















Zeměpisné zaměření



Zaměření

Zeměpisné zaměření dráhy



1/100 stupně

Běžná

Zjišťováno

1/100 stupně

1 stupeň



Typ



Text

Druh dráhy: přesné (kat. I, II, III)/nepřesné/nepřístrojové přiblížení















Práh dráhy





Začátek části dráhy použitelné pro přistávání

















Poloha

Bod

Zeměpisná poloha prahu dráhy



1 m

Kritická

Zjišťováno

1/100 vteřiny

1 vteřina





Nadmořská výška

Nadmořská výška

Nadmořská výška prahu dráhy



Viz poznámka 1





Zvlnění geoidu

Výška

Zvlnění geoidu WGS-84 v poloze prahu dráhy



Viz poznámka 2





Typ

Text

Údaj o tom, zda je práh dráhy posunut či nikoli; posunutý práh dráhy není umístěn na konci dráhy.

















Posun

Vzdálenost

Vzdálenost posunutého prahu dráhy

Byl-li práh posunut

1 m

Běžná

Zjišťováno







Konec dráhy





Konec dráhy (bod připojení dráhy letu)

















Poloha

Bod

Poloha konce dráhy ve směru odletu



1 m

Kritická

Zjišťováno

1/100 vteřiny

1 vteřina





Nadmořská výška

Nadmořská výška

Nadmořská výška polohy konce dráhy



Viz body osy dráhy











Odletový konec dráhy (DER)





Konec plochy prohlášené za vhodnou pro vzlet (tj. konec dráhy, nebo v případě, že je k dispozici předpolí, konec předpolí)

Začátek postupu odletu















Poloha

Bod

Zeměpisná poloha DER

















Nadmořská výška

Nadmořská výška

Nadmořská výška DER je nadmořská výška konce dráhy nebo předpolí, podle toho, která hodnota je vyšší















Dotyková zóna





Část dráhy za prahem dráhy, kde se mají přistávající letouny poprvé dotknout dráhy

















Nadmořská výška

Nadmořská výška

Nejvyšší nadmořská výška dotykové zóny dráhy přesného přiblížení

Dráha přesného přiblížení

0,25 m/ 0,25 ft













Sklon

Hodnota

Sklon dráhy dotykové zóny















Sklon



Hodnota

Sklon dráhy















Přistání a vyčkání v blízkosti (LAHSO)





LAHSO

















Geometrie

Čára

Zeměpisná poloha LAHSO

















Chráněný prvek

Text

Název chráněné dráhy (RWY) nebo pojezdové dráhy (TWY)















Posunutá oblast





Část dráhy mezi počátkem dráhy a posunutým prahem dráhy

















Geometrie

Polygon

Zeměpisná poloha posunuté oblasti

















PCN

Text

PCN posunuté oblasti

















Druh povrchu

Text

Druh povrchu posunuté oblasti

















Omezení letadel

Text

Omezení používání pro konkrétní typ letadla















Dojezdová dráha (SWY)





Vymezená pravoúhlá plocha na zemi navazující na konec použitelné vzletové dráhy a upravená tak, aby na ní mohlo letadlo zastavit při přerušeném vzletu

















Délka

Vzdálenost

Podélný rozsah SWY

Existuje-li

1 m

Kritická

Zjišťováno

1 m/1 ft

1 m





Šířka

Vzdálenost

Šířka SWY



1 m

Kritická

Zjišťováno

1 m/1 ft

1 m





Geometrie

Polygon

Zeměpisná poloha SWY

















Sklon

Hodnota

Sklon SWY

















Druh povrchu

Text

Druh povrchu SWY















Předpolí





Pravoúhlá plocha na zemi nebo na vodě, vymezená pod dohledem příslušného úřadu a vybraná nebo upravená jako použitelná plocha, nad níž může letoun provést část svého počátečního stoupání do předepsané výšky

















Délka

Vzdálenost

Podélný rozsah předpolí



1 m

Důležitá

Zjišťováno

1 m/1 ft







Šířka

Vzdálenost

Příčný rozsah předpolí



1 m

Důležitá

Zjišťováno

1 m/1 ft







Profil země



Svislý profil (nebo sklon) předpolí

Existuje-li













Koncová bezpečnostní plocha (RESA)





Oblast symetrická podél prodloužené osy dráhy a přilehlá ke konci pásu, která je primárně určena ke snížení rizika poškození letounu při přistání před prahem dráhy či přejetí dráhy

















Délka

Vzdálenost

Podélný rozsah RESA

















Šířka

Vzdálenost

Příčný rozsah RESA

















Podélný sklon

Hodnota

Podélný sklon RESA

















Příčný sklon

Hodnota

Příčný sklon RESA















Vyhlášené délky























Použitelná délka rozjezdu (TORA)

Vzdálenost

Délka dráhy vyhlášená za použitelnou a vhodnou pro rozjezd vzlétávajícího letounu



1 m

Kritická

Zjišťováno

1 m/1 ft

1 m





Použitelná délka vzletu (TODA)

Vzdálenost

Použitelná délka rozjezdu zvětšená o délku předpolí, je-li k dispozici



1 m

Kritická

Zjišťováno

1 m/1 ft

1 m





Použitelná délka přerušeného vzletu (ASDA)

Vzdálenost

Použitelná délka rozjezdu zvětšená o délku dojezdové dráhy (SWY), je-li k dispozici



1 m

Kritická

Zjišťováno

1 m/1 ft

1 m





Použitelná délka přistání (LDA)

Vzdálenost

Délka dráhy vyhlášená za použitelnou a vhodnou pro dosednutí a dojezd přistávajícího letounu



1 m

Kritická

Zjišťováno

1 m/1 ft

1 m





Poznámky

Text

Poznámky, včetně vstupního nebo počátečního bodu dráhy, pokud byly vyhlášeny alternativní snížené vzdálenosti















Koncová světla dráhy























Barva

Text

Barva koncových světel dráhy

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých koncových světel dráhy















Světla dojezdové dráhy (SWY)























Délka

Vzdálenost

Podélný rozsah světel SWY

















Barva

Text

Barva světel SWY

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých světel SWY















Přibližovací světelná soustava























Typ

Text

Klasifikace přibližovací světelné soustavy s použitím kritérií nařízení (EU) č. 139/2014 a CS-ADR, zejména CS ADR-DSN.M.625 a CS ADR-DSN.M.626.

















Délka

Vzdálenost

Podélný rozsah přibližovací světelné soustavy.

















Intenzita

Text

Kód udávající relativní intenzitu přibližovací světelné soustavy

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých světel přibližovací světelné soustavy















Prahová světla dráhy























Barva

Text

Barva prahových světel dráhy

















Barva postranní světelné polopříčky

Text

Barva postranních světelných polopříček prahu dráhy

















Poloha

Bod

Zeměpisná poloha každého jednotlivého světla prahu dráhy a postranní světelné polopříčky















Světla dotykové zóny























Délka

Vzdálenost

Podélný rozsah světel dotykové zóny dráhy

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých světel dotykové zóny dráhy















Světelná sestupová soustava pro vizuální přiblížení























Minimální výška očí nad prahem dráhy (MEHT)

Výška

MEHT

















Umístění

Bod

Zeměpisné umístění světelné sestupové soustavy pro vizuální přiblížení

















Úhel

Úhel

Úhel (úhly) jmenovitého sestupového sklonu

















Typ

Text

Typ systému vizuálního indikátoru přiblížení (PAPI, A-PAPI atd.)

















Úhel posunu

Úhel

Úhel a směr posunu, tj. vlevo nebo vpravo, pokud osa systému není rovnoběžná s osou dráhy

















Směr posunu

Text

Úhel a směr posunu, tj. vlevo nebo vpravo, pokud osa systému není rovnoběžná s osou dráhy















Záchytné zařízení



Čára

Zeměpisná poloha kabelu záchytného zařízení přes dráhu















Záchytný systém





Materiál pohlcující vysoké energie umístěný na konci RWY nebo SWY, navržený tak, aby byl rozdrcen hmotností letounu, přičemž tento materiál vyvíjí zpomalující síly na podvozek letadla

















Geometrie

Polygon

Zeměpisná poloha záchytného systému

















Odstup

Vzdálenost

Odstup záchytného systému

















Délka

Vzdálenost

Podélný rozsah záchytného systému

















Šířka

Vzdálenost

Příčný rozsah záchytného systému













Oblast rádiového výškoměru























Délka



Vzdálenost

Podélný rozsah oblasti rádiového výškoměru















Šířka



Vzdálenost

Příčný rozsah oblasti rádiového výškoměru















Geometrie



Polygon

Zeměpisná poloha oblasti rádiového výškoměru









































Poznámka 1

Nadmořská výška prahu drah s nepřesnými přiblíženími



0,5 m

Důležitá

Zjišťováno

1 m/1 ft

1 m/1 ft









Nadmořská výška prahu drah s přesnými přiblíženími



0,25 m

Kritická

Zjišťováno

0,1 m/ 0,1 ft

0,5 m/1 ft







Poznámka 2

Zvlnění geoidu WGS-84 na prahu dráhy pro nepřesná přiblížení



0,5 m

Důležitá

Zjišťováno

1 m/1 ft

1 m/1 ft









Zvlnění geoidu WGS-84 na prahu dráhy pro přesná přiblížení



0,25 m

Kritická

Zjišťováno

0,1 m/ 0,1 ft

0,5 m/ 1 ft


Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

Plocha konečného přiblížení a vzletu (FATO)







Vymezená plocha, nad níž se dokončuje konečná fáze přibližovacího manévru před visením nebo přistáním a z níž se zahajuje manévr vzletu; je-li FATO použita pro vrtulníky provozované v 1. třídě výkonnosti, vymezená plocha zahrnuje dostupný prostor přerušeného vzletu.















Prahový bod





Začátek části plochy konečného přiblížení a vzletu (FATO) použitelné pro přistání

















Poloha

Bod

Zeměpisné umístění prahového bodu FATO



1 m

Kritická

Zjišťováno

1/100 vteřiny

1 vteřina





Nadmořská výška

Nadmořská výška

Nadmořská výška prahu FATO



Viz poznámka 1





Zvlnění geoidu

Výška

Zvlnění geoidu WGS-84 v poloze prahu FATO



Viz poznámka 2



Odletový konec dráhy (DER)





Konec plochy prohlášené za vhodnou pro vzlet (tj. konec dráhy, nebo v případě, že je k dispozici předpolí, konec předpolí, nebo konec plochy FATO)

















Poloha

Bod

Zeměpisná poloha DER



1 m

Kritická

Zjišťováno

1/100 vteřiny

1 vteřina





Nadmořská výška

Nadmořská výška

Vyšší z nadmořských výšek začátku a konce dráhy/FATO















Typ



Text

Druh FATO















Označení



Text

Úplné textové označení přistávací a vzletové plochy















Délka



Vzdálenost

Podélný rozsah FATO



1 m

Kritická

Zjišťováno

1 m/1 ft

1 m



Šířka



Vzdálenost

Příčný rozsah FATO















Geometrie



Polygon

Zeměpisné umístění prvku FATO















Sklon



Hodnota

Sklon FATO















Druh povrchu



Text

Druh povrchu FATO















Zeměpisné zaměření



Zaměření

Zeměpisné zaměření FATO



1/100 stupně

Běžná

Zjišťováno

1/100 stupně





Vyhlášené délky























Použitelná délka vzletu (TODAH)

Vzdálenost

Délka FATO plus délka vrtulníkového předpolí (je-li k dispozici)

A případně alternativní snížené vyhlášené délky

1 m

Kritická

Zjišťováno

1 m/1 ft







Použitelná délka přerušeného vzletu (RTODAH)

Vzdálenost

Délka FATO vyhlášená za použitelnou a vhodnou pro vrtulníky provozované v 1. třídě výkonnosti k dokončení přerušeného vzletu



1 m

Kritická

Zjišťováno

1 m/1 ft







Použitelná délka přistání (LDAH)

Vzdálenost

Délka FATO a jakékoli další plochy vyhlášené za použitelnou a vhodnou pro vrtulníky pro dokončení přistávacího manévru z definované výšky



1 m

Kritická

Zjišťováno

1 m/1 ft







Poznámky

Text

Poznámky, včetně vstupního nebo počátečního bodu dráhy, pokud byly vyhlášeny alternativní snížené vzdálenosti















Značení FATO























Popis

Text

Popis značení FATO















Přibližovací světelná soustava























Typ

Text

Klasifikace přibližovací světelné soustavy s použitím kritérií nařízení (EU) č. 139/2014 a CS-ADR, zejména CS ADR-DSN.M.625 a CS ADR-DSN.M.626

















Délka

Vzdálenost

Podélný rozsah přibližovací světelné soustavy.

















Intenzita

Text

Kód udávající relativní intenzitu přibližovací světelné soustavy

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých světel přibližovací světelné soustavy















Oblastní světla























Popis

Text

Popis oblastních světel

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých oblastních světel















Zaměřovací bodová světla























Popis

Text

Popis zaměřovacích bodových světel

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých zaměřovacích bodových světel













Prostor dotyku a odpoutání vrtulníku (TLOF)







Plocha, na které může vrtulník dosednout nebo se odpoutat.















Označení



Text

Úplné textové označení TLOF















Středový bod























Poloha

Bod

Zeměpisné umístění prahového bodu TLOF



1 m

Kritická

Zjišťováno

1/100 vteřiny

1 vteřina





Nadmořská výška

Nadmořská výška

Nadmořská výška prahu TLOF



Viz poznámka 1





Zvlnění geoidu

Výška

Zvlnění geoidu WGS-84 v poloze středového bodu TLOF



Viz poznámka 2



Délka



Vzdálenost

Podélný rozsah TLOF



1 m

Kritická

Zjišťováno

1 m/1 ft

1 m



Šířka



Vzdálenost

Příčný rozsah TLOF



1 m

Kritická

Zjišťováno

1 m/1 ft

1 m



Geometrie



Polygon

Zeměpisné umístění prvku TLOF















Sklon



Hodnota

Sklon TLOF















Druh povrchu



Text

Druh povrchu TLOF















Únosnost



Hodnota

Únosnost TLOF









1 tuna





Typ světelné sestupové soustavy pro vizuální přiblížení



Text

Typ světelné sestupové soustavy pro vizuální přiblížení















Označování























Popis

Text

Popis značení TLOF













Bezpečnostní plocha







Vymezená oblast na heliportu obklopující FATO, která je prosta překážek, s výjimkou překážek požadovaných pro účely letové navigace, a která je určena ke snížení rizika poškození vrtulníků, jež se náhodně odchýlí z FATO.















Délka



Vzdálenost

Podélný rozsah bezpečnostní plochy















Šířka



Vzdálenost

Příčný rozsah bezpečnostní plochy















Druh povrchu



Text

Druh povrchu bezpečnostní plochy













Předpolí heliportu







Vymezená plocha na zemi nebo ve vodě, vybraná a /nebo upravená jako použitelná plocha, nad níž může vrtulník provozovaný ve třídě výkonnosti 1 zrychlit a dosáhnout určité výšky.















Délka



Vzdálenost

Podélný rozsah předpolí heliportu















Profil země



Hodnota

Vertikální profil (nebo sklon) předpolí heliportu









































Poznámka 1

Práh FATO pro heliporty s přiblížením v bodu v prostoru (PinS) nebo bez něj



0,5 m

Důležitá

Zjišťováno

1 m/1 ft











Práh FATO pro heliporty určené k provozu.



0,25 m

Kritická

Zjišťováno

1 m/1 ft (nepřesná přiblížení) 0,1 m / 0,1 ft (přesná přiblížení)









Poznámka 2

Zvlnění geoidu WGS-84 na prahu FATO a v geometrickém středu TLOF pro heliporty s přiblížení PinS nebo bez něj



0,5 m

Důležitá

Zjišťováno

1 m/1 ft











Zvlnění geoidu WGS-84 na prahu FATO a v geometrickém středu TLOF pro heliporty určené k provozu.



0,25 m

Kritická

Zjišťováno

1 m/1 ft (nepřesné přiblížení); 0,1 m/0,1 ft (přesné přiblížení)




Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

Odbavovací plocha







Vymezená oblast na pozemním letišti určená k obsluze letadel, pokud jde o nastupování a vystupování cestujících a nakládání a vykládání pošty nebo nákladu a o jejich plnění pohonnými hmotami, parkování nebo údržbu.















Označení



Text

Úplný textový název nebo označení použité k identifikaci odbavovací plochy na letišti/heliportu















Geometrie



Polygon

Zeměpisné umístění prvku odbavovací plochy



1 m

Běžná

Zjišťováno

1/10 vteřiny

1 vteřina



Typ



Text

Klasifikace primárního použití odbavovací plochy















Omezení letadel



Text

Omezení používání (zákaz) pro určený typ letadla















Druh povrchu



Text

Druh povrchu odbavovací plochy















Síla























PCN

Text

PCN odbavovací plochy

















Druh vozovky

Text

Stanovení ACN-PCN

















Kategorie podloží

Text

Kategorie pevnosti podloží odbavovací plochy

















Přípustný tlak

Text

Nejvyšší přípustná kategorie tlaku v pneumatikách nebo nejvyšší přípustná hodnota tlaku v pneumatikách

















Metoda hodnocení

Text

Metoda hodnocení použitá ke stanovení pevnosti odbavovací plochy















Nadmořská výška



Nadmořská výška

Nadmořská výška odbavovací plochy













Pojezdová dráha (TWY)







Vymezený pás na pozemním letišti zřízený pro pojíždění letadel a určený ke spojení jedné části letiště s druhou















Označení



Text

Úplné textové označení TWY















Šířka



Vzdálenost

Příčný rozsah TWY



1 m

Důležitá

Zjišťováno

1 m/1 ft





Geometrie



Polygon

Zeměpisné umístění prvku TWY















Mosty



Text

Druh mostu (žádný, nadjezd, podjezd)















Druh povrchu



Text

Druh povrchu TWY















Síla























PCN

Text

PCN TWY

















Druh vozovky

Text

Stanovení ACN-PCN

















Kategorie podloží

Text

Kategorie pevnosti podloží TWY

















Přípustný tlak

Text

Nejvyšší přípustná kategorie tlaku v pneumatikách nebo nejvyšší přípustná hodnota tlaku v pneumatikách

















Metoda hodnocení

Text

Metoda hodnocení použitá ke stanovení pevnosti pojezdové dráhy















Omezení letadel



Text

Omezení používání (zákaz) pro určený typ letadla















Písmeno referenčního kódu



Seznam kódů

Písmeno založené na rozpětí křídel letounu a na vnější rozteči kol hlavního podvozku















Místo pro vyklopení špiček křídel



Bod/polygon

U letišť přijímajících letouny s vyklápěcími špičkami křídel místo, kde se vyklápějí špičky křídel















Body osy























Poloha

Bod

Zeměpisné souřadnice bodů osy TWY



0,5 m

Důležitá

Zjišťováno

1/100 vteřiny

1/100 vteřiny





Nadmořská výška

Nadmořská výška

Nadmořská výška bodů osy TWY



1 m

Důležitá

Zjišťováno







Krajnice





Oblast přiléhající k okraji vozovky, upravená tak, aby poskytovala přechod mezi vozovkou a sousedícím povrchem

















Geometrie

Polygon

Zeměpisné umístění krajnice TWY

















Druh povrchu

Text

Druh povrchu krajnice TWY

















Šířka

Vzdálenost

Šířka krajnice TWY



1 m

Důležitá

Zjišťováno

1 m/1 ft





Naváděcí čáry























Geometrie

Čára

Zeměpisné umístění naváděcích čar



0,5 m

Důležitá

Zjišťováno

1/100 vteřiny

1/100 vteřiny





Barva

Text

Barva naváděcích čar TWY

















Druh

Text

Styl naváděcích čar TWY

















Rozpětí křídel

Hodnota

Rozpětí křídel

















Maximální rychlost

Hodnota

Maximální rychlost

















Směr

Text

Směr















Značící čára mezilehlého vyčkávacího místa



Čára

Značící čára mezilehlého vyčkávacího místa



0,5 m

Důležitá

Zjišťováno

1/100 vteřiny

1 vteřina



Značení TWY























Popis

Text

Popis značení TWY















Postranní světla TWY























Popis

Text

Popis postranních světel TWY

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých postranních světel TWY















Světla osy TWY























Popis

Text

Popis světel osy TWY

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých světel osy TWY















Koncové příčky























Popis

Text

Popis koncových příček

Existuje-li















Umístění

Čára

Umístění koncových příček















Dráhová ochranná návěstidla























Popis

Text

Popis dráhových ochranných návěstidel a jiných opatření na ochranu dráhy

Existuje-li















Umístění

Bod

Umístění koncové příčky

Konfigurace A















Umístění

Čára

Umístění koncové příčky

Konfigurace B













Vyčkávací místo dráhy





Stanovené místo určené k ochraně dráhy, překážkové plochy nebo kritického/citlivého prostoru systému pro přesné přiblížení a přistání (ILS) / mikrovlnného přistávacího systému (MLS), ve kterém pojíždějící letadla a mobilní prostředky musí zastavit a vyčkávat, pokud jim není letištní řídící věží povoleno jinak

















Geometrie

Čára

Zeměpisné umístění vyčkávacího místa dráhy



0,5 m

Důležitá

Zjišťováno

1/100 vteřiny

1 vteřina





Chráněná dráha

Text

Označení chráněné dráhy

















Kat. zastavení

Seznam kódů

Kategorie (CAT) dráhy (0, I, II, III)

















Text „dráha vpředu“

Text

Skutečný text jako ve značení; např. „RWY AHEAD“ nebo „RUNWAY AHEAD“















Mezilehlé vyčkávací místo

Geometrie

Čára

Zeměpisné umístění mezilehlého vyčkávacího místa – stanovené místo určené k řízení provozu, ve kterém musí pojíždějící letadla a mobilní prostředky zastavit a vyčkávat, dokud jim není znovu povoleno pokračovat, když jim k tomu dá pokyn letištní řídící věž













Pozemní pojezdová dráha (TWY) pro vrtulníky







Pozemní TWY určená pro pozemní pohyb vrtulníků s kolovým podvozkem















Označení



Text

Úplné textové označení pozemní TWY pro vrtulníky















Body osy



Bod

Zeměpisné umístění bodů osy pozemní TWY pro vrtulníky



0,5 m

Důležitá

Zjišťováno/vypočteno







Nadmořská výška



Nadmořská výška

Nadmořská výška pozemní TWY pro vrtulníky



1 m

Důležitá

Zjišťováno







Šířka



Vzdálenost

Příčný rozsah pozemní TWY pro vrtulníky



1 m

Důležitá

Zjišťováno







Druh povrchu



Text

Druh povrchu pozemní TWY pro vrtulníky















Značící čára křížení



Čára

Značící čára křížení pozemní TWY pro vrtulníky



0,5 m

Důležitá

Zjišťováno

1/100 vteřiny

1 vteřina



Osvětlení























Popis

Text

Popis osvětlení pozemní TWY pro vrtulníky

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých světel osvětlení pozemní TWY pro vrtulníky















Označování























Popis

Text

Popis značení pozemní TWY pro vrtulníky













Pojezdová dráha (TWY) pro pojíždění vrtulníků za letu







Vymezená dráha na povrchu určená pro pojíždění vrtulníků za letu















Označení





Úplné textové označení TWY pro pojíždění vrtulníků za letu















Body osy



Bod

Zeměpisná poloha bodů osy TWY pro pojíždění vrtulníků za letu



0,5 m

Důležitá

Zjišťováno/vypočteno







Nadmořská výška



Nadmořská výška

Nadmořská výška TWY pro pojíždění vrtulníků za letu



1 m

Důležitá

Zjišťováno







Šířka



Vzdálenost

Příčný rozsah TWY pro pojíždění vrtulníků za letu



1 m

Důležitá

Zjišťováno







Druh povrchu



Text

Druh povrchu TWY pro pojíždění vrtulníků za letu















Osvětlení























Popis

Text

Popis osvětlení TWY pro pojíždění vrtulníků za letu

















Poloha

Bod

Zeměpisná poloha každého z jednotlivých světel osvětlení TWY pro pojíždění vrtulníků za letu















Označování























Popis

Text

Popis značení TWY pro pojíždění vrtulníků za letu













Letové tranzitní tratě pro vrtulníky







Vymezená dráha pro pohyb vrtulníků z jedné části heliportu do druhé; trať pojíždění zahrnuje TWY pro pozemní pojíždění vrtulníků nebo pojíždění vrtulníků za letu se středem na trati pojíždění.















Označení



Text

Označení letové tranzitní trati pro vrtulníky















Geometrie



Čára

Zeměpisná poloha letové tranzitní trati pro vrtulníky















Šířka



Vzdálenost

Příčný rozsah letové tranzitní trati pro vrtulníky



1 m

Důležitá

Zjišťováno





Kontrolní bod INS























Umístění



Bod

Zeměpisná poloha kontrolního bodu INS

Tam, kde je k dispozici

0,5 m

Běžná

Zjišťováno

1/100 vteřiny

1/100 vteřiny

Kontrolní bod VKV všesměrového radiomajáku (VOR)























Umístění



Bod

Zeměpisná poloha kontrolního bodu VOR

Tam, kde je k dispozici













Kmitočet



Hodnota

Kmitočet kontrolního bodu VOR













Kontrolní bod výškoměru























Umístění



Bod

Zeměpisná poloha kontrolních bodů výškoměru















Nadmořská výška



Nadmořská výška

Nadmořská výška kontrolních bodů výškoměru













Stání letadel







Vymezená plocha na odbavovací ploše určená pro parkování letadel















Název



Text

Název bodu stání letadla















Body stání letadel

Umístění

Bod

Zeměpisná poloha bodu stání letadla



0,5 m

Běžná

Zjišťováno

1/100 vteřiny

1/100 vteřiny





Typy letadel:

Seznam kódů

Typy letadel:















Identifikační znak



Text

Popis identifikačního znaku stání letadla















Systém vizuálního navádění k dokování/parkování



Text

Popis systému vizuálního navádění k dokování/parkování na stání letadel















Oblast parkování/stání



Polygon

Zeměpisné umístění oblasti parkování/stání















Nástupní můstek



Seznam kódů

Nástupní můstek dostupný na stání letadel















Palivo



Seznam kódů

Palivo dostupné na stání letadel















Pozemní zdroj



Seznam kódů

Pozemní zdroj dostupný na stání letadel















Vlečení



Seznam kódů

Vlečení dostupné na stání letadel















Terminál



Text

Odkaz na budovu terminálu















Druh povrchu



Text

Druh povrchu stání letadel















Omezení letadel



Text

Omezení používání (zákaz) pro určený typ letadla















PCN



Text

PCN stání letadel















Naváděcí čára stání























Geometrie

Čára

Zeměpisné umístění naváděcí čáry stání



0,5 m

Důležitá

Zjišťováno

1/100 vteřiny







Nadmořská výška

Nadmořská výška

Nadmořská výška bodů naváděcí čáry parkování



1 m

Důležitá

Zjišťováno









Směr

Text

Směr naváděcí čáry stání

















Rozpětí křídel

Hodnota

Rozpětí křídel

















Barva

Seznam kódů

Barva naváděcí čáry stání

















Druh

Seznam kódů

Styl naváděcí čáry stání













Stání vrtulníku







Stání letadel, které zajišťuje parkování vrtulníku a kde se provádí pozemní pojíždění nebo kde vrtulník dosedá a odpoutává se za účelem pojíždění za letu.















Název



Text

Název stání vrtulníku















Umístění



Bod

Zeměpisné umístění bodu stání vrtulníku / kontrolních bodů INS



0,5 m

Důležitá

Zjišťováno

1/100 vteřiny



Plocha pro odmrazování







Zařízení, ve kterém dochází k odstranění námrazy, ledu nebo sněhu z letounu (odmrazování) k zajištění čistých ploch a /nebo kde jsou čisté povrchy letounu po omezenou dobu chráněny (ochrana proti námraze) proti tvorbě námrazy nebo ledu a akumulaci sněhu nebo rozbředlého sněhu















Identifikátor



Text

Identifikátor plochy pro odmrazování















Geometrie



Polygon

Zeměpisná poloha plochy pro odmrazování



1 m

Běžná

Zjišťováno

1/10 vteřiny

1 vteřina



Druh povrchu



Text

Druh povrchu plochy pro odmrazování















Základ identifikace



Text

Název podkladového prvku TWY, parkovacího stání nebo odbavovací plochy















Omezení letadel



Text

Omezení používání (zákaz) pro určený typ letadla














Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

Komunikační zařízení























Označení služby



Text

Označení poskytované služby















Volací znak



Text

Volací znak komunikačního zařízení















Kanál



Text

Kanál/kmitočet komunikačního zařízení















Přihlašovací adresa



Text

Přihlašovací adresa zařízení

v případě potřeby













Provozní doba



Harmonogram

Provozní doba stanice obsluhující stanoviště“.













(2)

Tabulka 3. Data o ATS a jiných tratích se nahrazuje tímto:

„3.   Data o ATS a jiných tratích

Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

Trať ATS







Definovaná trať navržená k usměrňování toku letového provozu pro potřeby poskytování ATS















Označení



Text

Označení tratí ATS v souladu s přílohou XI (část FDP) tohoto předpisu















Předpona označení



Text

Předpona označení trati, jak je upřesněna v poznámce 1













Jiná trať







Definovaná trať navržená k usměrňování toku letového provozu dle potřeby bez poskytování ATS















Označení



Text

Označení trati















Typ



Text

Druh trati (např. neřízené navigační trati VFR)















Pravidla letu



Seznam kódů

Informace o pravidlech letu, která se vztahují na danou trať (IFR/VFR)













Traťový úsek























Z bodu





Odkaz na první bod traťového úseku

















Název

Text

Kódovaná označení nebo názvy význačného bodu

















Podávání zpráv

Seznam kódů

Označení požadavku na podávání zpráv ATS/MET jako „povinného“ nebo „na vyžádání“















Do bodu





Odkaz na druhý bod traťového úseku

















Název

Text

Kódovaná označení nebo názvy význačného bodu

















Podávání zpráv

Seznam kódů

Označení požadavku na podávání zpráv ATS/MET jako „povinného“ nebo „na vyžádání“















Trasa



Zaměření

Trasa, radiální nebo magnetické zaměření traťového úseku VOR



1/10 stupně (přílet do / odlet z terminálu)

Běžný (přílet do / odlet z terminálu)

Vypočtený (přílet do / odlet z terminálu)

1 stupeň (přílet do / odlet z terminálu)

1 stupeň (přílet do / odlet z terminálu)



Bod přechodu



Bod

Bod, ve kterém se od letadla letícího na úseku tratě ATS vyznačeném rozsahy VOR očekává, že změní hlavní navigační vedení letadla pomocí zařízení za letadlem na navigační vedení letadla pomocí nejbližšího zařízení před letadlem

V případě radiálního VOR













Délka



Vzdálenost

Geodetická vzdálenost mezi body „z bodu“ a „do bodu“



Viz poznámka 2



Horní mez



Nadmořská výška

Horní mez traťového úseku















Spodní mez



Nadmořská výška

Spodní mez traťového úseku















Minimální nadmořská výška na trati (MEA)



Nadmořská výška

Je nadmořskou výškou úseku na trati, která zajišťuje odpovídající příjem příslušných navigačních zařízení a komunikací ATS, je v souladu se strukturou vzdušného prostoru a zajišťuje požadovanou bezpečnou výšku nad překážkami.



50 m

Běžná

Vypočteno

50 m/ 100 ft

50 m/ 100 ft



Minimální bezpečná nadmořská výška nad překážkami (MOCA)



Nadmořská výška

Je minimální nadmořskou výškou vymezeného úseku, která zajišťuje požadovanou bezpečnou výšku nad překážkami.



50 m

Běžná

Vypočteno

50 m/ 100 ft

50 m/ 100 ft



Minimální nadmořská výška letu



Nadmořská výška

Minimální nadmořská výška letu



50 m

Běžná

Vypočteno

50 m/ 100 ft

50 m/ 100 ft



Boční meze



Vzdálenost

Boční meze trati















Minimální nadmořská výška oblasti (AMA)



Nadmořská výška

Je minimální nadmořskou výškou, která se použije za meteorologických podmínek pro let podle přístrojů (IMC) a která zajišťuje minimální bezpečnou výšku nad překážkami v určené oblasti, obvykle vymezené rovnoběžkami a poledníky.















Minimální nadmořská výška směrování vektoru (MVA)



Nadmořská výška

MVA















Omezení



Text

Označení omezení rychlosti a hladiny / nadmořské výšky každé oblasti, pokud byla stanovena















Směr cestovních hladin





Označení směru cestovní hladiny (liché, sudé, žádné (NIL))

















Vpřed

Seznam kódů

Označení směru cestovní hladiny (liché, sudé, žádné (NIL)) z prvního bodu do druhého bodu traťového úseku

















Vzad

Seznam kódů

Označení směru cestovní hladiny (liché, sudé, žádné (NIL)) z druhého bodu do prvního bodu traťového úseku















Dostupnost



Text

Informace o dostupnosti trati















Třída vzdušného prostoru



Text

Klasifikace vzdušného prostoru, která určuje provozní pravidla, požadavky na let a poskytované služby















Požadavky na navigaci založenou na výkonnosti (PBN)





Prostorová letecká navigace založená na požadavcích PBN pro letadla provozovaná na trati ATS podle postupu přiblížení podle přístrojů nebo ve vymezeném vzdušném prostoru

Pouze PBN















Navigační specifikace

Text

Označení navigační specifikace (navigačních specifikací) použitelné pro určený úsek nebo určené úseky; existují dva druhy navigačních specifikací:

a)

specifikace požadované navigační výkonnosti (RNP): navigační specifikace na základě prostorové navigace, která zahrnuje požadavek na monitorování výkonnosti a varování, označená předponou RNP, např. RNP 4, RNP APCH.

b)

specifikace prostorové letecké navigace (RNAV): navigační specifikace na základě prostorové navigace, která nezahrnuje požadavek na monitorování výkonnosti a varování, označená předponou RNAV, např. RNAV 5, RNAV 1.

















Požadavky na navigační výkonnost

Text

Požadavek na přesnost navigace pro každý traťový úsek PBN (RNAV nebo RNP)

















Požadavky na čidla

Text

Označení požadavků na čidla, včetně případných omezení navigační specifikace















Řídící stanoviště























Název

Text

Název stanoviště poskytujícího služby

















Kanál

Text

Pracovní kanál/kmitočet řídícího stanoviště

















Přihlašovací adresa

Text

Určený kód používaný pro přihlašování datového spoje do řídícího stanoviště ATS

V příslušných případech







































Poznámka 1

U = horní

Poznámka 2

1/10 km

Běžná

Vypočteno

1/10 km nebo 1/10 nm

1 km nebo 1 nm









H = vrtulník



1/100 km

Důležitá

Vypočteno

1/100 km nebo 1/100 nm

1 km nebo 1 nm









S = nadzvukové





















T = taktický letecký navigační systém UHF





















Ostatní














Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

Traťový bod























Identifikace



Text

Názvy, kódovaná označení nebo kódované názvy přidělené význačnému bodu















Poloha



Bod

Zeměpisná poloha traťového bodu



100 m

Důležitá

Zjišťováno/vypočteno

1 vteřina

1 vteřina



Formace























Navigační pomoc

Text

Identifikace referenční stanice VOR/DME

















Zaměření

Zaměření

Zaměření k referenčnímu VOR/DME, není-li s ním traťový bod spojený



Viz poznámka 1 níže.





Vzdálenost

Vzdálenost

Vzdálenost od referenčního VOR/DME, není-li s ním traťový bod spojený



Viz poznámka 2 níže.

































Poznámka 1

1/10 stupně

Běžná

Vypočteno

1/10 stupně

1/10 stupně













1/100 stupně

Důležitá

Vypočteno

1/100 stupně

1/10 stupně

















Vypočteno















Poznámka 2

1/10 km

Běžná

Vypočteno

1/10 km nebo 1/10 nm

2/10 km (1/10 nm)













1/100 km

Důležitá

Vypočteno

1/100 km nebo 1/100 nm

2/10 km (1/10 nm)


Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

Vyčkávání na trati







Předem stanovený obrat, který udržuje letadlo v určeném vzdušném prostoru při čekání na další letové povolení















Identifikace



Text

Identifikace postupu vyčkávání















Fix



Text

Identifikace fixu postupu vyčkávání



100 m

Důležitá

Zjišťováno/vypočteno

1 vteřina

1 vteřina



Traťový bod



Bod

Zeměpisná poloha traťového bodu vyčkávání















Příletová trať



Zaměření

Příletová trať postupu vyčkávání















Směr zatáčky



Text

Směr zatáčky v rámci postupu















Rychlost



Hodnota

Maximální indikovaná rychlost letu















Úroveň























Minimální hladina vyčkávání

Nadmořská výška

Minimální hladina vyčkávání při postupu vyčkávání

















Maximální hladina vyčkávání

Nadmořská výška

Maximální hladina vyčkávání při postupu vyčkávání















Čas/vzdálenost odletu



Hodnota

Hodnota čas/vzdálenost postupu vyčkávání















Řídící stanoviště























Název

Text

Označení řídícího stanoviště

















Kmitočet

Hodnota

Pracovní kmitočet/kanál řídícího stanoviště















Zvláštní postup vstupu s vyčkáváním



Text

Textový popis zvláštního postupu vstupu VOR/DME

V případě, že byla pro schéma vyčkávání VOR/DME zřízena vstupní radiála na sekundární fix na konci odletového úseku“.











(3)

Tabulka 5. Data o radionavigačních zařízeních/systémech se nahrazuje tímto:

„5.   Data o radionavigačních zařízeních/systémech

Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

Radionavigační zařízení























Typ



Text

Typ radionavigačního zařízení















Identifikace



Text

Kód přidělený pro jednoznačnou identifikaci navigačního zařízení















Název



Text

Textový název přidělený navigačnímu zařízení















Klasifikace zařízení ILS



Seznam kódů

Klasifikace založená na funkčních a výkonnostních schopnostech ILS

ILS













Klasifikace zařízení GBAS



Seznam kódů

Klasifikace založená na funkčních a výkonnostních schopnostech pozemního podsystému GBAS

GBAS













Označení zařízení pro přiblížení GBAS



Seznam kódů

Klasifikace založená na objemu služeb GBAS a výkonnostních požadavcích pro každý podporovaný přístup

GBAS













Oblast působení



Text

Označení, zda navigační zařízení slouží na trati (E), na letišti (A) nebo pro dvojí účel (AE)















Obsluhované letiště/heliport



Text

Směrovací značka ICAO nebo název obsluhovaného letiště















Obsluhovaná dráha



Text

Označení obsluhované dráhy















Provozující subjekt



Text

Název subjektu provozujícího zařízení















Druh podporovaného provozu



Seznam kódů

Označení druhu podporovaného provozu pro ILS/MLS, základní GNSS, systém s družicovým rozšířením (SBAS) a pozemní rozšiřující systém (GBAS)















Společné umístění



Text

Informace o tom, že se navigační zařízení nachází ve společném umístění s jiným navigačním zařízením















Provozní doba



Harmonogram

Doba provozu radionavigačního zařízení















Magnetická deklinace





Úhlový rozdíl mezi skutečným a magnetickým severem

















Úhel

Úhel

Magnetická deklinace v radionavigačním zařízení

ILS/NDB

Viz poznámka 1 níže.





Datum

Datum

Datum, ke kterému měla magnetická deklinace odpovídající hodnotu















Deklinace stanice



Úhel

Odchylka nastavení navigačního zařízení mezi nulovou radiálou a skutečným severem určená v době, kdy je stanice kalibrována

VOR/ILS/MLS













Nulový směr zaměření



Text

Směr „nulového zaměření“, který stanice poskytuje, např. magnetický sever, skutečný sever atd.

VOR













Kmitočet



Hodnota

Kmitočet nebo ladicí kmitočet radionavigačního zařízení















Kanál



Text

Číslo kanálu radionavigačního zařízení

DME nebo GBAS













Poloha



Bod

Zeměpisná poloha radionavigačního zařízení



Viz poznámka 2 níže.



Nadmořská výška



Nadmořská výška

Nadmořská výška vysílací antény DME nebo nadmořská výška referenčního bodu GBAS

DME nebo GBAS

Viz poznámka 3 níže.



Elipsoidická výška



Výška

Elipsoidická výška referenčního bodu GBAS

GBAS













Nastavení kurzového majáku























Zaměření

Zaměření

Kurz kurzového majáku

Kurzový maják ILS

1/100 stupně

Důležitá

Zjišťováno

1/100 stupně (pro skutečnou hodnotu)

1 stupeň





Typ

Text

Druh nastavení kurzového majáku, skutečné nebo magnetické

Kurzový maják ILS













Nulové azimutální nastavení



Zaměření

Nulové azimutální nastavení MLS

MLS

1/100 stupně

Důležitá

Zjišťováno

1/100 stupně (pro skutečnou hodnotu)

1 stupeň



Úhel



Úhel

Úhel sestupové roviny ILS nebo normální úhel sestupové roviny zařízení MLS

ILS GP/MLS













RDH



Hodnota

Hodnota referenční výšky ILS (ILS RDH)

ILS GPC

0,5 m

Kritická

Vypočteno







Anténa kurzového majáku na koncovou vzdálenost dráhy



Vzdálenost

Kurzový maják ILS – koncová vzdálenost dráhy / FATO

Kurzový maják ILS

3 m

Běžná

Vypočteno

1 m/1 ft

Dle grafu



Sestupová anténa ILS na vzdálenost TRSH



Vzdálenost

Sestupová anténa ILS – prahová vzdálenost podél osy

ILS GPC

3 m

Běžná

Vypočteno

1 m/1 ft

Dle grafu



Návěstidlo ILS na vzdálenost TRSH



Vzdálenost

Návěstidlo ILS – prahová vzdálenost

ILS

3 m

Důležitá

Vypočteno

1 m/1 ft

2/10 km (1/10 nm)



Anténa ILS DME na vzdálenost TRSH



Vzdálenost

Anténa ILS DME – prahová vzdálenost podél osy

ILS

3 m

Důležitá

Vypočteno

1 m/1 ft

Dle grafu



Azimutální anténa MLS na koncovou vzdálenost dráhy



Vzdálenost

Azimutální anténa MLS – koncová vzdálenost dráhy / FATO

MLS

3 m

Běžná

Vypočteno

1 m/1 ft

Dle grafu



Výšková anténa MLS na vzdálenost TRHS



Vzdálenost

Výšková anténa MLS – prahová vzdálenost podél osy

MLS

3 m

Běžná

Vypočteno

1 m/1 ft

Dle grafu



Anténa MLS DME na vzdálenost TRHS



Vzdálenost

Anténa MLS DME/P – prahová vzdálenost podél osy

MLS

3 m

Důležitá

Vypočteno

1 m/1 ft

Dle grafu



Polarizace signálu



Seznam kódů

Polarizace signálu GBAS (GBAS/H nebo GBAS/E)

GBAS













Určené provozní pokrytí (DOC)



Text

DOC nebo standardní objem služby (SSV) jako rozsah nebo poloměr objemu služby z referenčního bodu navigačního zařízení / GBAS, výšky a sektorů, je-li požadováno









































Poznámka 1



Kurzový maják ILS

1 stupeň

Důležitá

Zjišťováno

1 stupeň













NDB

1 stupeň

Běžná

Zjišťováno

1 stupeň



















Zjišťováno











Poznámka 2



Navigační zařízení letiště

3 m

Důležitá

Zjišťováno

1/10 vteřiny

Dle grafu











Vztažný bod GBAS

1 m



Zjišťováno















Na trati

100 m

Důležitá

Zjišťováno

1 vteřina



















Zjišťováno











Poznámka 3



DME

30 m (100 ft)

Důležitá

Zjišťováno

30 m (100 ft)

30 m (100 ft)











DME/P

3 m

Důležitá

Zjišťováno

3 m (10 ft)













Vztažný bod GBAS

0,25 m

Důležitá



1 m/1 ft




Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

GNSS







Celosvětový systém pro určování polohy a času, který zahrnuje jednu nebo více družicových konstelací, přijímače letadla a sledování integrity systému, v případě potřeby rozšířený na podporu požadované navigační výkonnosti pro zamýšlený provoz.















Název



Text

Název prvku GNSS (GPS, GBAS, GLONASS, EGNOS, MSAS, WAAS atd.)















Kmitočet



Hodnota

Kmitočet GNSS

Dle potřeby













Oblast pokrytá službou



Polygon

Zeměpisná poloha oblasti pokryté službou GNSS















Oblast pokrytí



Polygon

Zeměpisná poloha oblasti pokrytí GNSS















Provozující orgán



Text

Název orgánu, který zařízení provozuje













Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

Letecká pozemní návěstidla







Pozemní návěstidla a jiné světelné majáky označující zeměpisné polohy vybrané členským státem jako významné















Typ



Text

Typ majáku















Označení



Text

Kód přidělený pro jednoznačnou identifikaci majáku















Název



Text

Jméno města nebo jiná identifikace majáku















Intenzita



Hodnota

Intenzita světla majáku









1000 cd





Vlastnosti



Text

Informace o vlastnostech majáku















Provozní doba



Harmonogram

Doba provozu majáku















Poloha



Bod

Zeměpisná poloha majáku













Námořní návěstidla























Poloha



Bod

Zeměpisná poloha majáku















Dohlednost



Vzdálenost

Dohlednost majáku















Vlastnosti



Text

Informace o vlastnostech majáku














Předmět

Vlastnost

Dílčí vlastnost

Typ

Popis

Poznámka

Přesnost

Integrita

Typ poříz.

Zveř. rozl.

Rozl. mapy

Speciální navigační systém







Stanice spojené se speciálními navigačními systémy (DECCA, LORAN atd.)















Typ



Text

Typ dostupné služby (řídící signál, závislý signál, barva)















Označení



Text

Kód přidělený pro jednoznačnou identifikaci speciálního navigačního systému















Název



Text

Textový název přidělený speciálnímu navigačnímu systému















Kmitočet



Hodnota

Kmitočet (číslo kanálu, základní četnost impulzů, četnost opakování) speciálního navigačního systému















Provozní doba



Harmonogram

Doba provozu speciálního navigačního systému















Poloha



Bod

Zeměpisná poloha speciálního navigačního systému



100 m

Důležitá

Zjišťováno/vypočteno







Provozující subjekt



Text

Název subjektu provozujícího zařízení















Pokrytí zařízení



Text

Popis pokrytí zařízení speciálního navigačního systému“.














PŘÍLOHA III

Příloha VI prováděcího nařízení (EU) 2017/373 se mění takto:

1)

Dodatek 1 se mění takto:

a)

v části 2 – NA TRATI (EN-ROUTE, ENR) se oddíl ENR 3. TRATĚ ATS nahrazuje tímto:

ENR 3. TRATĚ ATS

ENR 3.1 Konvenční navigační tratě

Podrobný popis konvenčních navigačních tratí zahrnující:

1.

označení tratě, označení specifikace (specifikací) požadované výkonnosti komunikace (RCP), specifikace (specifikací) požadované výkonnosti přehledu (RSP), které se vztahují na stanovený úsek (stanovené úseky), názvy, kódová označení, kódy názvů a zeměpisné souřadnice ve stupních, minutách a vteřinách všech význačných bodů vymezujících trať, včetně hlásných bodů „compulsory“ (povinné) nebo „on-request“ (na vyžádání);

2.

tratě nebo radiály VOR s přesností na nejbližší stupeň, geodetickou vzdálenost na nejbližší desetinu kilometru nebo desetinu námořní míle mezi každým po sobě jdoucím určeným význačným bodem a v případě radiálů VOR body přechodu;

3.

horní a spodní hranice nebo minimální nadmořské výšky na trati s přesností na nejbližších vyšších 50 m nebo 100 ft a klasifikace vzdušného prostoru;

4.

horizontální hranice a minimální bezpečné nadmořské výšky nad překážkami;

5.

směr cestovních hladin;

6.

poznámky, včetně uvedení řídícího stanoviště, jeho provozního kanálu a případně jeho přihlašovací adresy, čísla SATVOICE a veškerých navigačních omezení a omezení specifikace (specifikací) RCP a RSP.

ENR 3.2 Tratě prostorové navigace

Podrobný popis tratí PBN (RNAV a RNP) zahrnující:

1.

označení tratě, označení specifikace (specifikací) požadované výkonnosti komunikace (RCP), navigační specifikace (navigačních specifikací) a/nebo specifikace (specifikací) požadované výkonnosti přehledu (RSP), které se vztahují na stanovený úsek (stanovené úseky), názvy, kódová označení, kódy názvů a zeměpisné souřadnice ve stupních, minutách a vteřinách všech význačných bodů vymezujících trať, včetně hlásných bodů „compulsory“ (povinné) nebo „on-request“ (na vyžádání);

2.

pokud jde o traťové body vymezující trať prostorové navigace, případně navíc:

a)

identifikaci stanice referenční VOR/DME;

b)

směrník na nejbližší stupeň a vzdálenost na nejbližší desetinu kilometru nebo desetinu námořní míle od referenčního VOR/DME, pokud není traťový bod umístěn ve stejné poloze,

c)

nadmořskou výšku vysílací antény DME s přesností na 30 m (100 ft);

3.

magnetický směrník na nejbližší stupeň, geodetickou vzdálenost na nejbližší desetinu kilometru nebo desetinu námořní míle mezi stanovenými koncovými body a vzdálenost mezi každým po sobě jdoucím určeným význačným bodem;

4.

horní a spodní hranice a klasifikaci vzdušného prostoru;

5.

směr cestovních hladin;

6.

požadavek na přesnost navigace pro každý traťový úsek PBN (RNAV nebo RNP);

7.

poznámky, včetně uvedení řídícího stanoviště, jeho provozního kanálu a případně jeho přihlašovací adresy, čísla SATVOICE a veškerých navigačních omezení a omezení specifikace (specifikací) RCP a RSP.

ENR 3.3 Jiné tratě

Požadavkem je popsat jiné konkrétně určené tratě, které jsou ve stanovené oblasti (stanovených oblastech) povinné.

Popis vzdušného prostoru volných tratí (FRA) jako stanoveného vzdušného prostoru, ve kterém mohou uživatelé volně plánovat přímé tratě mezi definovaným vstupním bodem a definovaným výstupním bodem, včetně informací o přímém směrování, omezeních používání traťových bodů pro přímá směrování a označení v letovém plánu (položka 15). Popíší se předpoklady pro vydání letového povolení.

ENR 3.4 Vyčkávání na trati

Požaduje se podrobný popis postupů pro vyčkávání na trati, který obsahuje:

1.

identifikaci vyčkávání (pokud existuje) a vyčkávací fix (radionavigační prostředek) nebo traťový bod se zeměpisnými souřadnicemi ve stupních, minutách a vteřinách;

2.

příletovou trať;

3.

směr předpisové zatáčky;

4.

maximální indikovanou rychlost letu;

5.

minimální a maximální hladinu vyčkávání;

6.

čas/vzdálenost odletu;

7.

uvedení řídícího stanoviště a jeho provozního kmitočtu.“;

b)

část 3 – LETIŠTĚ (AD) se mění takto:

i)

oddíl AD 1. LETIŠTĚ/HELIPORTY – ÚVOD se nahrazuje tímto:

AD 1. LETIŠTĚ/HELIPORTY – ÚVOD

AD 1.1 Dostupnost a podmínky používání letiště/heliportu

AD 1.1.1 Obecné podmínky

Stručný popis příslušného úřadu odpovědného za letiště a heliporty zahrnující:

1.

obecné podmínky, za kterých jsou letiště/heliporty a související zařízení k dispozici pro použití, a

2.

prohlášení o ustanoveních, na nichž jsou služby založeny, a odkaz na místo v AIP, kde jsou uvedeny případné rozdíly od ICAO;

AD 1.1.2 Používání vojenských leteckých základen

Případné předpisy a postupy týkající se civilního využívání vojenských leteckých základen.

AD 1.1.3 Postupy za nízké dohlednosti (LVP)

Uplatní se případné obecné podmínky, za kterých se LVP použijí na provoz za nízké dohlednosti na letištích.

AD 1.1.4 Letištní provozní minima

Podrobnosti o letištních provozních minimech používaných členským státem.

AD 1.1.5 Další informace

Případné jiné informace podobné povahy.

AD 1.2 Záchranné a hasičské služby (RFFS), posuzování a hlášení stavu povrchu dráhy a sněhový plán

AD 1.2.1 Záchranné a hasičské služby

Stručný popis pravidel pro zřízení RFFS na letištích/heliportech určených k veřejnému použití spolu s uvedením kategorií záchranných a hasičských služeb stanovených členským státem.

AD 1.2.2 Posouzení a hlášení stavu povrchu dráhy a sněhový plán

Popis posouzení a hlášení stavu povrchu dráhy a stručný sněhový plán pro letiště/heliporty dostupné pro veřejné použití, na kterých obvykle dochází ke sněhovým podmínkám, zahrnující:

1.

organizaci hlášení stavu povrchu dráhy a zimních služeb;

2.

přehled nad pohybovými plochami;

3.

použité metody posuzování stavu povrchu; provoz na speciálně upravených zimních drahách;

4.

opatření přijatá k zachování použitelnosti pohybových ploch;

5.

systém a prostředky pro hlášení;

6.

případy uzavření RWY

7.

šíření informací o stavu povrchu dráhy.

AD 1.3 Index letišť a heliportů

Seznam letišť/heliportů v rámci jednoho členského státu doplněný grafickým znázorněním a zahrnující:

1.

název letiště/heliportu a ICAO směrovací značku místa;

2.

druh povoleného provozu na daném letišti/heliportu (mezinárodní/vnitrostátní, IFR/VFR, pravidelný/nepravidelný, všeobecné letectví, vojenský a jiný),

3.

odkaz na AIP část 3, pododdíl, ve kterém jsou uvedeny podrobné údaje letiště/heliportu.

AD 1.4 Seskupování letišť/heliportů

Stručný popis kritérií používaných členským státem při seskupování letišť/heliportů pro produkci, distribuci a poskytování informací.

AD 1.5 Stav certifikace letišť

Seznam letišť v členském státě s uvedením stavu certifikace zahrnující:

1.

název letiště a ICAO směrovací značku místa;

2.

datum a případně platnost osvědčení;

3.

případné poznámky.“;

ii)

oddíl AD 2. LETIŠTĚ se mění takto:

bod **** AD 2.7 se nahrazuje tímto:

**** AD 2.7 Posouzení a hlášení stavu povrchu dráhy a sněhový plán

Informace o posouzení a hlášení stavu povrchu dráhy.

Podrobný popis vybavení a provozních priorit stanovených pro čištění pohybových ploch letiště zahrnující:

1.

typ (typy) čisticích zařízení;

2.

priority čištění;

3.

použití materiálu pro ošetření povrchu pohybové plochy;

4.

speciálně upravenou zimní dráhu;

5.

poznámky.“;

bod **** AD 2.19 se nahrazuje tímto:

**** AD 2.19 Radionavigační prostředky a prostředky pro přistání

Podrobný popis radionavigačních prostředků a prostředků pro přistání spojených s postupem přiblížení podle přístrojů a s postupem v koncové řízené oblasti na letišti zahrnující:

1.

a)

druh prostředků;

b)

případně magnetickou odchylku na nejbližší stupeň;

c)

druh podporovaného provozu pro ILS/MLS/GLS, základní GNSS a SBAS;

d)

klasifikaci pro ILS;

e)

klasifikaci zařízení a označení zařízení pro přiblížení pro GBAS;

f)

pro VOR/ILS/MLS také deklinaci zařízení na nejbližší stupeň, pro účely technického seřízení prostředku;

2.

identifikaci, je-li požadována;

3.

kmitočet (kmitočty), číslo (čísla) kanálu, poskytovatele služby a případně identifikátor (identifikátory) referenční dráhy (RPI);

4.

případně provozní hodiny;

5.

zeměpisné souřadnice polohy vysílací antény ve stupních, minutách, vteřinách a desetinách vteřin dle potřeby;

6.

nadmořskou výšku antény DME s přesností na 30 m (100 ft) a přesnost zařízení na měření vzdáleností (DME/P) na nejbližší 3 m (10 ft), nadmořskou výšku referenčního bodu GBAS na nejbližší metr nebo stopu a elipsoidickou výšku bodu na nejbližší metr nebo stopu; pro SBAS elipsoidická výška prahového bodu přistání (LTP) nebo fiktivního prahového bodu (FTP) na nejbližší metr nebo stopu;

7.

poloměr objemu služby z referenčního bodu GBAS na nejbližší kilometr nebo námořní míli;

8.

poznámky.

Pokud se stejný prostředek použije jak pro účely na trati, tak pro účely letiště, popíše se to rovněž v části ENR 4. Pokud pozemní systém pro rozšíření (GBAS) slouží více než jednomu letišti, musí být popis prostředku poskytnut na každém letišti. Pokud je provozujícím orgánem zařízení někdo jiný než určený orgán, uvede se název provozujícího orgánu do sloupce pro poznámky. Pokrytí zařízení se uvede ve sloupci pro poznámky.“;

bod **** AD 2.22 se nahrazuje tímto:

**** AD 2.22 Letové postupy:

Podrobný popis podmínek a letových postupů, včetně radarových postupů a/nebo postupů ADS-B, zavedených na základě organizace vzdušného prostoru na letišti. Jsou-li zavedeny, podrobný popis postupů za nízké dohlednosti na letišti zahrnující:

1.

dráhu/dráhy (RWY) a související zařízení povolená pro použití v rámci postupů za nízké dohlednosti, případně včetně provozu s provozními zápočty s dráhovou dohledností nižší než 550 m;

2.

stanovené meteorologické podmínky, za nichž by byly zahájeny, používány a ukončeny postupy za nízké dohlednosti;

3.

popis pozemního značení/osvětlení pro použití v rámci postupů za nízké dohlednosti;

4.

poznámky.“;

doplňuje se nový bod AD 2.25, který zní:

**** AD 2.25 Průnik plochy vizuálního segmentu (VSS)

Průnik plochy vizuálního segmentu (VSS), včetně dotčených postupových minim.“;

iii)

v oddíle AD 3. HELIPORTY se bod **** AD 3.18 nahrazuje tímto:

**** AD 3.18 Radionavigační prostředky a prostředky pro přistání

Podrobný popis radionavigačních prostředků a prostředků pro přistání spojených s postupem přiblížení podle přístrojů a s postupem v koncové řízené oblasti na heliportu zahrnující:

1.

a)

druh prostředků;

b)

případně magnetickou odchylku na nejbližší stupeň;

c)

druh podporovaného provozu pro ILS/MLS/GLS, základní GNSS a SBAS;

d)

klasifikaci pro ILS;

e)

klasifikaci zařízení a označení zařízení pro přiblížení pro GBAS;

f)

pro VOR/ILS/MLS také deklinaci zařízení na nejbližší stupeň, pro účely technického seřízení prostředku;

2.

identifikaci, je-li požadována;

3.

kmitočet (kmitočty), číslo (čísla) kanálu, poskytovatele služby a případně identifikátor (identifikátory) referenční dráhy (RPI);

4.

případně provozní hodiny;

5.

zeměpisné souřadnice polohy vysílací antény ve stupních, minutách, vteřinách a desetinách vteřin dle potřeby;

6.

nadmořskou výšku vysílací antény DME s přesností na 30 m (100 ft) a precizního zařízení na měření vzdáleností (DME/P) na nejbližší 3 m (10 ft), nadmořskou výšku referenčního bodu GBAS na nejbližší metr nebo stopu a elipsoidickou výšku bodu na nejbližší metr nebo stopu; u SBAS elipsoidickou výšku prahového bodu přistání (LTP) nebo fiktivního prahového bodu (FTP) na nejbližší metr nebo stopu;

7.

poloměr objemu služby z referenčního bodu GBAS na nejbližší kilometr nebo námořní míli;

8.

poznámky.

Pokud se stejný prostředek použije jak pro účely na trati, tak pro účely heliportu, popíše se to rovněž v části ENR 4. Pokud pozemní systém pro rozšíření (GBAS) slouží více než jednomu heliportu, musí být popis prostředku poskytnut u každého heliportu. Pokud je provozujícím orgánem zařízení někdo jiný než určený orgán, uvede se název provozujícího orgánu do sloupce pro poznámky. Pokrytí zařízení se uvede ve sloupci pro poznámky.“

2)

Dodatek 3 se nahrazuje tímto:

„Dodatek 3

Formát SNOWTAM

Image 1

POKYNY K VYPLNĚNÍ FORMÁTU SNOWTAM

1.   Obecné pokyny

a)

Týká-li se zpráva více než jedné dráhy, opakujte položky B až H (oddíl „Výpočet výkonnosti letounu“).

b)

Písmena, která se používají k označení položek, slouží pouze pro referenční účely a ve zprávě se neuvádí. Písmena M (povinné), C (podmíněné) a O (nepovinné) označují použití a informace a ve zprávě se uvádí, jak je vysvětleno níže.

c)

Použijí se metrické jednotky a jednotka měření se nehlásí.

d)

Maximální platnost zprávy SNOWTAM je 8 hodin. Nová zpráva SNOWTAM se vydá, kdykoli se obdrží nové hlášení o stavu dráhy.

e)

Zpráva SNOWTAM ruší předchozí zprávu SNOWTAM.

f)

Zkrácený nadpis „TTAAiiii CCCC MMYYGGgg (BBB)“ se uvede pro usnadnění automatického zpracování zpráv SNOWTAM v počítačových databankách. Vysvětlení těchto symbolů:

TT

=

označení dat pro SNOWTAM = SW;

AA

=

zeměpisné označení členských států, např. LF = Francie;

iiii

=

pořadové číslo SNOWTAM v podobě čtyřciferného čísla;

CCCC

=

čtyřpísmenná směrovací značka letiště, na které se SNOWTAM vztahuje;

MMYYGGgg

=

datum/čas pozorování/měření, přičemž:

MM

=

měsíc, např. leden = 01, prosinec = 12;

YY

=

den v měsíci;

GGgg

=

čas v hodinách (GG) a minutách (gg) v UTC;

(BBB)

=

nepovinná skupina pro:

opravu v případě chyby ke zprávě SNOWTAM dříve šířené pod stejným pořadovým číslem = COR. Závorky v (BBB) se použijí pro označení toho, že je tato skupina nepovinná. Týká-li se zpráva více než jedné dráhy a jednotlivá data/časy pozorování/hodnocení jsou uvedeny zopakováním položky B, vloží se poslední datum/čas pozorování/hodnocení do zkráceného nadpisu (MMYYGGgg).

g)

Text „SNOWTAM“ ve formátu SNOWTAM a pořadové číslo SNOWTAM ve čtyřciferné skupině se oddělí mezerou, např. SNOWTAM 0124.

h)

Pro lepší čitelnost zprávy SNOWTAM se za pořadovým číslem SNOWTAM, za položkou A a za oddílem „Výpočet výkonnosti letounu“ provede posun o řádku.

i)

Týká-li se zpráva více než jedné dráhy, opakujte informace v oddíle „Výpočet výkonnosti letounu“ od data a času posouzení pro každou dráhu před informacemi v oddíle „Informace o situaci“.

j)

Povinné informace:

1)

SMĚROVACÍ ZNAČKA LETIŠTĚ;

2)

DATUM A ČAS POSOUZENÍ;

3)

NIŽŠÍ ČÍSELNÉ OZNAČENÍ RWY;

4)

KÓD STAVU DRÁHY NA KAŽDÉ TŘETINĚ RWY a

5)

POPIS STAVU NA KAŽDÉ TŘETINĚ DRÁHY (je-li kód stavu dráhy (RWYCC) hlášen 0–6)

2)   Oddíl „Výpočet výkonnosti letounu“

Položka A –

Směrovací značka letiště (čtyřpísmenná směrovací značka).

Položka B –

Datum a čas posouzení (osmičíselná skupina datum/čas uvádějící čas pozorování jako měsíc, den, hodinu a minutu v UTC).

Položka C –

Nižší číselné označení RWY (nn[L] nebo nn[C] nebo nn[R]).

Pro každou RWY se vloží pouze jedno označení RWY a vždy to nižší číslo.

Položka D –

Kód stavu dráhy na každé třetině RWY. Pro každou třetinu dráhy se vkládá pouze jedna číslice (0, 1, 2, 3, 4, 5 nebo 6) oddělená lomítkem (n/n/n).

Položka E –

Procentní pokrytí kontaminantem na každé třetině RWY. Je-li uváděn nějaký údaj, vložte pro každou třetinu dráhy 25, 50, 75 nebo 100 oddělené lomítkem ([n]nn/[n]nn/[n]nn).

Tato informace se uvádí pouze v případě, že je uveden popis stavu pro každou třetinu dráhy (položka G), která byla nahlášena jako jiná než „DRY“ (suchá).

Pokud stavy nejsou hlášeny, vyznačí se to vložením „NR“ pro příslušnou třetinu (příslušné třetiny) dráhy.

Položka F –

Hloubka volného kontaminantu na každé třetině RWY. Je-li uváděn nějaký údaj, vložte pro každou třetinu dráhy hodnotu v milimetrech oddělenou lomítkem (nn/nn/nn nebo nnn/nnn/nnn).

Tato informace se uvádí pouze pro tyto druhy kontaminace:

stojící voda, hodnoty, které mají být hlášeny, 04, poté stanovená hodnota. Významné změny 3 mm;

rozbředlý sníh, hodnoty, které mají být hlášeny, 03, poté stanovená hodnota. Významné změny 3 mm;

mokrý sníh, hodnoty, které mají být hlášeny, 03, poté stanovená hodnota. Významné změny 5 mm; a

suchý sníh, hodnoty, které mají být hlášeny, 03, poté stanovená hodnota. Významné změny 20 mm.

Pokud stavy nejsou hlášeny, vyznačí se to vložením „NR“ pro příslušnou třetinu (příslušné třetiny) dráhy.

Položka G –

Popis stavu na každé třetině RWY. Vkládá se kterýkoli z níže uvedených popisů stavu každé třetiny dráhy, který je oddělen lomítkem.

COMPACTED SNOW (UJEŽDĚNÝ SNÍH)

DRY SNOW (SUCHÝ SNÍH)

DRY SNOW ON TOP OF COMPACTED SNOW (SUCHÝ SNÍH NA UJEŽDĚNÉM SNĚHU)

DRY SNOW ON TOP OF ICE (SUCHÝ SNÍH NA LEDU)

FROST (NÁMRAZA)

ICE (LED)

SLIPPERY WET (KLUZKÁ A MOKRÁ)

SLUSH (ROZBŘEDLÝ SNÍH)

SPECIALLY PREPARED WINTER RUNWAY (SPECIÁLNĚ UPRAVENÁ ZIMNÍ DRÁHA)

STANDING WATER (STOJÍCÍ VODA)

WATER ON TOP OF COMPACTED SNOW (VODA NA UJEŽDĚNÉM SNĚHU)

WET (MOKRÁ)

WET ICE (MOKRÝ LED)

WET SNOW (MOKRÝ SNÍH)

WET SNOW ON TOP OF COMPACTED SNOW (MOKRÝ SNÍH NA UJEŽDĚNÉM SNĚHU)

WET SNOW ON TOP OF ICE (MOKRÝ SNÍH NA LEDU)

DRY (SUCHÁ, hlásí se pouze v případě, že není žádný kontaminant)

Pokud stavy nejsou hlášeny, vyznačí se to vložením „NR“ pro příslušnou třetinu (příslušné třetiny) dráhy.

Položka H –

Šířka dráhy, na kterou se vztahují kódy stavu RWY. Vkládá se šířka v metrech, je-li menší, než je zveřejněná šířka dráhy.

3)   Oddíl „Situační přehled“

Prvky v oddíle „Situační přehled“ se ukončují tečkou.

Prvky v oddíle „Situační přehled“, pro které neexistují žádné údaje, nebo v případě, že nejsou splněny podmíněné okolnosti pro zveřejnění, se zcela vynechají.

Položka I –

Zkrácená délka RWY. Vloží se příslušné označení RWY a použitelná délka v metrech (např. RWY nn [L] nebo nn [C] nebo nn [R] REDUCED TO [n] nnn).

Tyto informace jsou podmíněné, jestliže byla zveřejněna zpráva NOTAM s novou sadou vyhlášených délek.

Položka J –

Nízko zvířený sníh na RWY. Je-li hlášen nízko zvířený sníh, vkládají se slova „DRIFTING SNOW“ s mezerou (RWY nn nebo RWY nn[L] nebo nn[C] nebo nn[R] DRIFTING SNOW).

Položka K –

Volný písek na RWY. Je-li na RWY hlášen volný písek, vkládá se nižší označení RWY s mezerou a „LOOSE SAND“(RWY nn nebo RWY nn[L] nebo nn[C] nebo nn[R] LOOSE SAND).

Položka L –

RWY chemicky ošetřena. Bylo-li hlášeno chemické ošetření RWY, vkládá se nižší označení RWY s mezerou a „CHEMICALLY TREATED“ (RWY nn nebo RWY nn[L] nebo nn[C] nebo nn[R] CHEMICALLY TREATED).

Položka M –

Sněhové závěje na RWY. Je-li hlášena přítomnost sněhových závějí na RWY, vkládá se nižší označení RWY s mezerou a „SNOWBANK“ a s další mezerou „L“ (vlevo) nebo „R“ (vpravo) nebo „LR“ (z obou stran), načež následuje vzdálenost v metrech od osy „FM CL“ oddělená mezerou (RWY nn nebo RWY nn[L] nebo nn[C] nebo nn[R] SNOWBANK Lnn nebo Rnn nebo LRnn FM CL).

Položka N –

Sněhové závěje na pojezdové dráze. Pokud se na pojezdových drahách nacházejí sněhové závěje, vkládá se označení pojezdové dráhy (drah) s mezerou a „SNOWBANKS“ (TWY [nn]n nebo TWYS [nn]n/[nn]n/[nn]n… nebo ALL TWYS SNOWBANKS).

Položka O –

Sněhové závěje v blízkosti RWY. Je-li hlášena přítomnost sněhových závějí, které pronikají výškovým profilem ve sněhovém plánu letiště, vloží se nižší označení RWY a „ADJ SNOWBANKS“ (RWY nn nebo RWY nn[L] nebo nn[C] nebo nn[R] ADJ SNOWBANKS).

Položka P –

Stav pojezdové dráhy. Je-li stav pojezdové dráhy hlášen jako kluzký nebo špatný, vloží se označení pojezdové dráhy, za nímž následuje s mezerou „POOR“ (TWY [n nebo nn] POOR nebo TWYS [n nebo nn]/[n nebo nn]/[n nebo nn] POOR… nebo ALL TWYS POOR).

Položka R –

Stav odbavovací plochy. Je-li stav odbavovací plochy hlášen jako kluzký nebo špatný, vloží se označení odbavovací plochy, za nímž následuje s mezerou „POOR“ (APRON [nnnn] POOR nebo APRONS [nnnn]/[nnnn]/[nnnn] POOR nebo ALL APRONS POOR).

Položka S –

(NR) Nehlásí se.

Položka T –

Poznámky v otevřené řeči.“


© Evropská unie, https://eur-lex.europa.eu/ , 1998-2022
Zavřít
MENU
